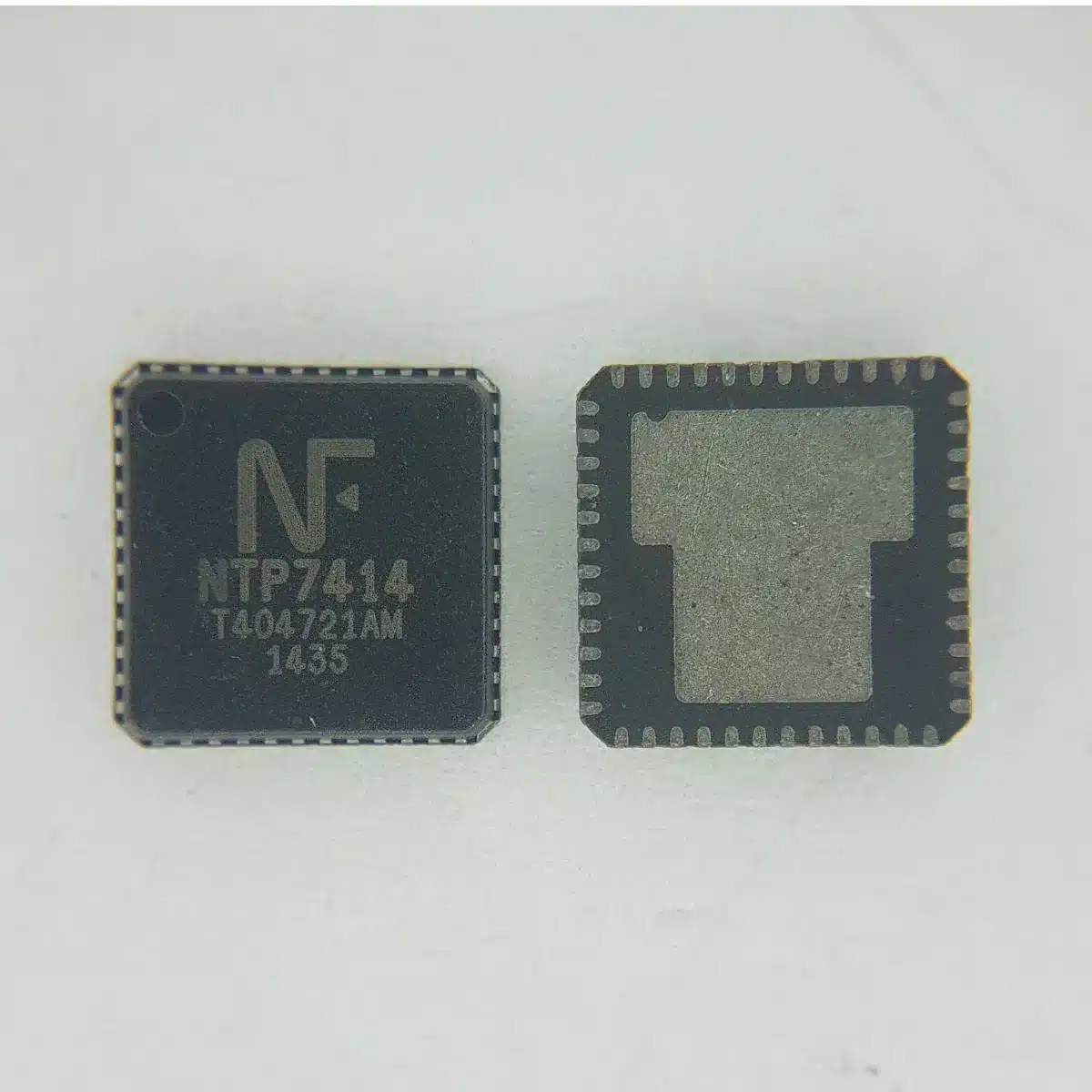

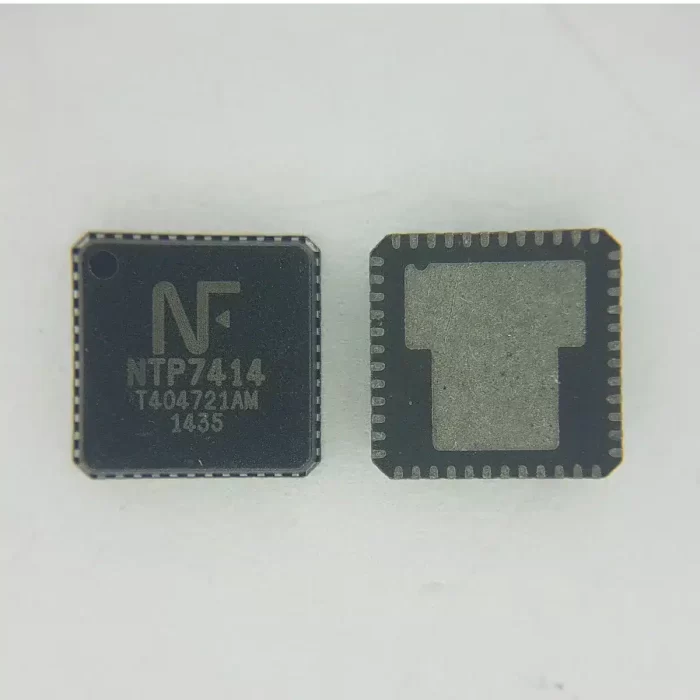

🔹 NTP7414 – مضخم الصوت الرقمي الاحترافي لشاشات سامسونج وأجهزة التلفزيون الحديثة

NTP7414 هو مضخم صوت رقمي (Digital Audio Amplifier) عالي الكفاءة من شركة NeoFidelity، مصمم خصيصاً لتطبيقات الصوت في شاشات LED/LCD الحديثة وأجهزة التلفزيون.

من خبرتنا التي تزيد عن 10 سنوات في صيانة أجهزة التلفزيون وشاشات العرض في مصر، نؤكد أن هذه الشريحة هي المكون الأكثر شيوعاً في لوحات الصوت لشاشات سامسونج بين عامي 2013 و 2017، وهي المسؤولة عن معالجة وتضخيم الإشارة الصوتية.

يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.

تعتمد الشريحة على تقنية التضخيم الرقمي الكامل (Full Digital Amplification) التي تحول الإشارة الصوتية الرقمية مباشرة إلى إشارة PWM عالية التردد، مما يوفر كفاءة تصل إلى 90% مع تشويه منخفض جداً (THD+N أقل من 0.1%).

تتميز NTP7414 بعلبة QFN48 صغيرة الحجم (7×7 مم)، مما يجعلها مثالية للتصاميم المدمجة، كما أنها تدمج حماية مدمجة ضد التيار الزائد والحرارة الزائدة وقصر الدائرة الكهربائية.

سواء كنت فني صيانة شاشات سامسونج، أو مهندس إلكترونيات، أو هاوي، فإن NTP7414 يوفر لك حلاً موثوقًا به لاستعادة الصوت في شاشات LED/LCD التي تعاني من مشاكل فقدان الصوت أو التشويه أو الضوضاء.

بالمقارنة مع مضخمات الصوت التناظرية التقليدية مثل AGMG (التي تستخدم في معالجة إشارات GAMMA)، فإن NTP7414 متخصص في معالجة الإشارات الصوتية الرقمية بكفاءة أعلى وحرارة أقل.

كما أنه يختلف عن مثبتات الجهد مثل BL1118 ودوائر الإضاءة الخلفية مثل MP3378R في أن وظيفته الأساسية هي تضخيم الإشارة الصوتية وليس تنظيم الجهد أو إدارة الإضاءة الخلفية.

تأتي الشريحة في علبة QFN48 (Quad Flat No‑leads) وهي مناسبة للتركيب السطحي (SMD) باستخدام مكاوي لحام هوائية متخصصة.

📊 المواصفات الفنية الكاملة – NTP7414

مواصفات إضافية

القدرة الخارجة (Pout)

كفاءة التضخيم (Efficiency)

معامل التشوه + الضوضاء (THD+N)

درجة حرارة التشغيل

درجة حرارة التخزين

📍 دليل توزيع الأطراف (Pinout) – NTP7414 (علبة QFN48)

الشريحة ذات 48 طرفاً مرتبة على أربعة جوانب (12 طرفاً لكل جانب). الجدول التالي يوضح وظائف الأطراف الرئيسية بناءً على دارات تطبيقية موثقة من شاشات سامسونج:

الأطراف 1-4

VDD (Power Supply)

جهد التغذية الرئيسي (عادةً 3.3V أو 5V). يجب توصيل مكثفات فصل (0.1µF-10µF) إلى GND.

الأطراف 5-8

GND (Ground)

أرضي مرجعي للدائرة. يجب أن يكون متصلاً بنقطة أرضي واحدة (star ground).

الأطراف 9-16

LINP / LINN (Left Channel Input)

مدخل الصوت التناظري للقناة اليسرى (تفاضلي). يتصل بمخرج DAC أو معالج الصوت الرئيسي.

الأطراف 25-32

LOUTP / LOUTN (Left Channel Output)

خرج الصوت المكبر للقناة اليسرى (جسر H‑bridge). يتصل مباشرة بسماعة اليسار (8 أوم).

الأطراف 33-40

ROUTP / ROUTN (Right Channel Output)

خرج الصوت المكبر للقناة اليمنى. يتصل مباشرة بسماعة اليمين.

الأطراف 41-44

SDA / SCL (I2C Control)

ناقل التحكم I2C لتكوين إعدادات الشريحة (الكسب، المعادلة، الحماية).

الأطراف 45-48

FAULT / STBY / MUTE

إشارات الحالة والتحكم: خطأ (FAULT)، وضع الاستعداد (STBY)، كتم الصوت (MUTE).

ملاحظة: تختلف تسميات الأطراف قليلاً حسب الدائرة التطبيقية. يوصى بالاستعانة بدائرة الخدمة (Service Manual) لشاشتك للحصول على pinout الدقيق.

🔧 دوائر تطبيقية نموذجية لـ NTP7414

تطبيق رئيسي: لوحة الصوت في شاشات سامسونج LED/LCD (موديلات Hxxxx).

في هذا التطبيق، تعمل الشريحة كمضخم الصوت الرئيسي الذي يستقبل الإشارة الصوتية من معالج الصوت (Audio Processor) عبر مدخلات تفاضلية (LINP/LINN، RINP/RINN).

تستخدم الشريحة تقنية التضخيم الرقمي لتحويل الإشارة التناظرية إلى إشارة PWM عالية التردد (بين 300 كيلو هرتز و 1 ميجا هرتز)، مما يسمح بتشغيل السماعات مباشرة عبر مرشح خرج بسيط (LC low-pass).

يتم التحكم في الشريحة عبر ناقل I2C (SDA/SCL) من المعالج الرئيسي، حيث يمكن ضبط الكسب (Gain)، ومعادلة الصوت (Equalizer)، وحماية الحمل الزائد (Overload Protection).

تطبيق ثانوي: مضخم صوت رقمي مستقل في أنظمة المسرح المنزلي (Home Theater).

يمكن استخدام NTP7414 كمضخم رئيسي في مكبرات صوت صغيرة (2×10 واط) للتطبيقات المنزلية، بشرط توفير مصدر طاقة 12V-24V مناسب عبر محول DC-DC خارجي.

تطبيق ثالث: تحديث لوحات الصوت التالفة في شاشات سامسونج القديمة.

في حالة تلف شريحة NTP7414 الأصلية (فقدان الصوت أو تشويه)، يمكن استبدالها بنسخة جديدة مباشرة دون تعديل الدائرة المحيطة، حيث أن pinout متطابق تماماً بين جميع إصدارات NeoFidelity.

نصائح للتركيب (Layout Recommendations):

نظراً لعلبة QFN48 الصغيرة، يوصى باستخدام مكواة لحام هوائية (Hot Air Rework Station) بدرجة حرارة 300-350°C وتدفق هواء متوسط.

ضع مكثفات فصل (0.1µF و 10µF) قريبة جداً من أطراف VDD و GND لتقليل الضوضاء في مصدر الطاقة.

اجعل مسارات الخرج (LOUTP/LOUTN) قصيرة ومتساوية الطول لضمان توازن الإشارة.

استخدم مبدد حراري (heat sink) أو وسادة نحاسية كافية تحت الشريحة (exposed pad) لتبديد الحرارة الناتجة عن التضخيم، خاصة عند الأحمال العالية (أكثر من 5 واط).

🛡️ أنظمة الحماية والتشخيص في NTP7414

تحتوي الشريحة على عدة أنظمة حماية مدمجة لضمان التشغيل الآمن والموثوق:

• حماية التيار الزائد (Overcurrent Protection – OCP): إذا تجاوز تيار الخرج الحد المسموح به (عادة 2.5A لكل قناة)، تُغلق الشريحة تلقائياً ويرسل إشارة FAULT إلى المعالج الرئيسي.
• حماية الحرارة الزائدة (Thermal Shutdown – TSD): إذا تجاوزت درجة حرارة الشريحة 150°C، تُغلق الدائرة. تعود تلقائياً عندما تبرد إلى أقل من 130°C (هستيريسيس 20°C).
• حماية قصر الدائرة (Short‑Circuit Protection): إذا حدث قصر مباشر بين أطراف الخرج (LOUTP و LOUTN) أو بين أحد طرفي الخرج والأرضي، تُغلق الشريحة فوراً.
• حماية الجهد المنخفض (Under Voltage Lockout – UVLO): إذا انخفض جهد التغذية (VDD) عن 2.0V، تُغلق الشريحة لحماية السماعات من الضوضاء المفاجئة.
• اكتشاف عدم وجود حمل (No‑Load Detection): إذا تم فصل السماعات، تدخل الشريحة في وضع الطاقة المنخفضة لتقليل الاستهلاك.

مؤشرات العطل:

• انعدام الصوت تماماً (الشاشة تعمل بشكل طبيعي ولكن لا يوجد صوت) – قد تكون الشريحة في وضع الحماية أو تالفة.
• صوت منخفض جداً أو مشوه – قد يكون الكسب غير صحيح، أو أن مقاومة السماعات غير متوافقة (4 أوم بدلاً من 8 أوم).
• سخونة زائدة في الشريحة – قد يكون هناك حمل زائد (حجم الصوت عالٍ جداً) أو تبديد حراري غير كافٍ.
• طقطقة أو صفير في السماعات – قد يكون هناك تداخل في مسارات الإشارة أو مكثفات فصل غير مناسبة.

لتشخيص عطل الشريحة، قم بقياس الفولتية على الأطراف الرئيسية: VDD (يجب أن يكون 3.3V أو 5V)، ومدخلات الصوت (حوالي 1.6V-2.0V DC)، وخرج FAULT (يجب أن يكون مرتفعاً في التشغيل الطبيعي).

💻 الأجهزة التي يُركَّب فيها NTP7414

هذه الشريحة تدخل في العديد من الأجهزة الإلكترونية الحديثة في مصر. إليك أبرزها:

شاشات سامسونج LED/LCD (2013-2017) UE32H5500, UE48H6200, UE32H4270, UN55HU9000, سلسلة Hxxxx, سلسلة HUxxxx

تستخدم NTP7414 في لوحة الصوت (رقم الجزء 1201-003671)

أجهزة تلفزيون سامسونج سمارت سلسلة 6، سلسلة 7 (موديلات 2014-2016)

قد تحتوي على NTP7414 أو نسخة محسنة

شاشات عرض (Monitors) سامسونج بعض الموديلات ذات السماعات المدمجة

أقل شيوعاً، لكن ممكن

⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية

لا يوجد صوت (الصورة موجودة)

صوت منخفض جداً أو مشوه

كسب غير صحيح (إعدادات I2C)، مقاومة سماعة غير مناسبة (4 أوم بدلاً من 8 أوم)، مكثفات خرج تالفة

قس جهد خرج NTP7414 (يجب أن يكون ±5V-±10V ذروة)، تحقق من قيمة المكثفات في مرشح الخرج (LC).

أعد ضبط إعدادات I2C (الكسب الافتراضي 20dB)، استخدم سماعة 8 أوم، استبدل مكثفات الخرج (0.1µF-1µF).

🔄 البدائل والمقارنات – NTP7414 مقابل مضخمات الصوت الرقمية الأخرى

في الجوكر للالكترونيات، نوفر مجموعة من مضخمات الصوت. إليك مقارنة:

NTP7414 (هذا المنتج)

AGMG

غير محدد (معالج إشارات GAMMA)

غير محدد

SOP-8

معالجة إشارات GAMMA في شاشات LCD

متوسط (⭐⭐)

AS15-HF

غير محدد (معالج إشارات GAMMA)

غير محدد

SOP-16

معالجة إشارات GAMMA

متوسط (⭐⭐)

BL1118

– (مثبت جهد)

–

SOT-223

تنظيم جهد 3.3V/5V

اقتصادي (⭐)

خلاصة: اختر NTP7414 إذا كنت بحاجة إلى مضخم صوت رقمي عالي الكفاءة لشاشات سامسونج LED/LCD التي تعاني من مشاكل صوتية. للمعالجات التناظرية الأخرى مثل AGMG أو AS15-HF، فهي متخصصة في إشارات الفيديو وليس الصوت. لمثبتات الجهد، استخدم BL1118.

📄 الداتا شيت والمصادر التقنية الموثوقة

للاطلاع على التفاصيل الكاملة لمضخم الصوت NTP7414، نوصي بمراجعة المصادر التالية (مع العلم أن الداتا شيت الكامل ليس متاحاً للعامة، لكن يمكن الاستعانة بمراجع الخدمة لشاشات سامسونج):

📥 تحميل PDF – داتا شيت NTP7414 (Alldatasheet)

🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر

✔️ تحقق من جهد VDD أولاً: قبل استبدال NTP7414، تأكد من أن جهد التغذية 3.3V أو 5V موجود ومستقر. مكثف جاف على خط VDD هو سبب شائع لعدم عمل الشريحة.

✔️ افحص مدخلات الصوت باستخدام راسم الإشارة: إذا لم تكن هناك إشارة على مدخلات LINP/LINN، فقد تكون المشكلة في معالج الصوت الرئيسي وليس في NTP7414.

✔️ لا تهمل طرف MUTE: بعض شاشات سامسونج تضع NTP7414 في وضع كتم الصوت (MUTE) عند بدء التشغيل لتفادي الطقطقة. تأكد من أن طرف MUTE مرتفع (High) بعد ثوانٍ من التشغيل.

✔️ استخدم مكواة لحام هوائية بدرجة حرارة مناسبة: علبة QFN48 تتطلب لحاماً دقيقاً. درجة حرارة 300-350°C وتدفق هواء متوسط (50% من السرعة القصوى) مثالية.

✔️ نظف وسادة اللحام جيداً قبل تركيب الشريحة الجديدة: باستخدام فتيل نزع اللحام وكحول الأيزوبروبيل، لضمان تلامس جيد ومنع حدوث قصر كهربائي.

✔️ احتفظ بنسخة احتياطية من الشريحة: NTP7414 من أكثر المكونات تعرضاً للتلف في شاشات سامسونج، واحتفاظ بواحدة أو اثنتين في المخزون فكرة جيدة.

✔️ اختبر الشريحة تحت حمل حقيقي (سماعة 8 أوم): قبل تركيب اللوحة بالكامل، قم بتوصيل سماعة اختبار للتأكد من أن الصوت يخرج بشكل نظيف بدون تشويه.

✔️ تأكد من تحديث البرنامج الثابت (Firmware): في بعض الموديلات، قد تحتاج إلى تحديث برنامج الشاشة بعد استبدال NTP7414 حتى يتعرف المعالج الرئيسي على الشريحة بشكل صحيح.

🏆 مميزات الطلب من الجوكر للالكترونيات في مصر

✅ منتج أصلي 100% – شرائح أصلية من NeoFidelity مع ضمان استبدال لمدة 14 يوم.

✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات التطبيقات والتركيب.

✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.

(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).

✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.

⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين

🔗 منتجات ذات صلة – دوائر الصوت والطاقة

🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)

• ما هو بديل NTP7414؟ لا يوجد بديل مباشر 100%، لكن يمكن استخدام NTP5860NG (أحدث إصدار) مع تعديل pinout بسيط. يفضل استخدام الشريحة الأصلية.
• هل يمكن استبدال NTP7414 في شاشات سامسونج بنفسي؟ نعم، إذا كان لديك خبرة في لحام علب QFN باستخدام مكواة هوائية. إذا لم تكن واثقاً، يفضل الاستعانة بفني متخصص.
• ما هي أعراض تلف NTP7414؟ أشهرها: فقدان الصوت تماماً (الصورة موجودة)، صوت منخفض جداً، صوت مشوه، طقطقة مستمرة، أو ارتفاع حرارة الشريحة بشكل غير طبيعي.
• كم سعر NTP7414 في مصر؟ يتراوح بين 150 و 250 جنيهاً حسب البائع والكمية. يتوفر في الجوكر للالكترونيات بسعر 185 جنيهاً (شامل الضمان).
• هل NTP7414 متوافق مع شاشات LG؟ لا، NTP7414 مصمم خصيصاً لشاشات سامسونج (لوحات الصوت). شاشات LG تستخدم دوائر مختلفة مثل TAS5447 أو RT9818C.
