🔹 AMS1117 2.5V – منظم الجهد الخطي الثابت 2.5V 1.5 أمبير
AMS1117 2.5V هو منظم جهد خطي منخفض الهبوط (LDO) يوفر خرجاً ثابتاً 2.5V.
من خبرتنا في إصلاح أجهزة الريسيفر وشاشات LCD في مصر، نؤكد أن هذه الشريحة أساسية في دوائر الطاقة المنخفضة.
يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
تدعم الشريحة تيار خرج يصل إلى 1.5 أمبير، مع حماية حرارية وماس كهربائي.
تستخدم في تغذية وحدات التحكم الدقيقة، دوائر FPGA، وشاشات LCD التي تحتاج 2.5V.

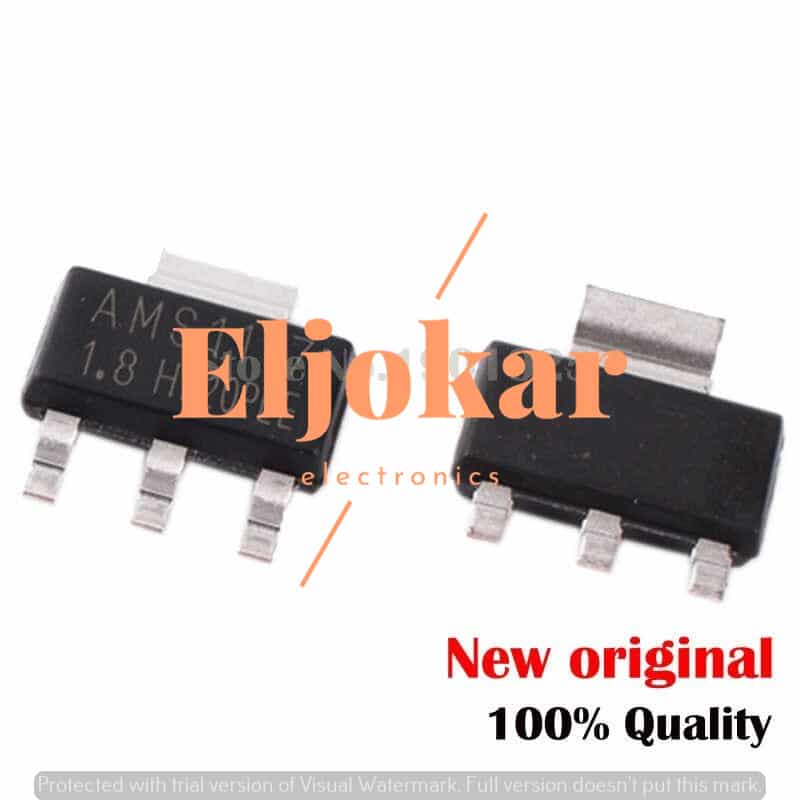

متوفرة بعلبة SOT-223 و TO-252، سهلة اللحام ومناسبة للتصاميم المدمجة.
📊 المواصفات الفنية الكاملة – AMS1117 2.5V
2.5V ± 1.5%
1.5 أمبير (ذروة 1.8A)
4.0V إلى 12V (أقصى 15V)
1.1V @ 1A (نموذجي)
0.2% (نموذجي)
0.4% (نموذجي)
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| 5mA (نموذجي)، 10mA كحد أقصى | منخفض جداً | |
| -25°C إلى +125°C | مناسب للبيئات الحارة في مصر | |
| 90°C/W (SOT-223)، 60°C/W (TO-252) | يحتاج مبدد حراري للتيارات العالية | |
| حرارية (TSD)، تيار زائد (OCP) | مدمجة |
📍 دليل توزيع الأطراف (Pinout) – AMS1117 2.5V (SOT-223)
الشريحة ثلاثية الأطراف (مع Pad تبريد متصل بالطرف 2). الجدول التالي يوضح وظائف كل طرف:
| رقم الطرف | الاسم | الوظيفة | ملاحظات |
|---|---|---|---|
| GND / ADJ | أرضي (في النسخة الثابتة) | يُوصل بمشترك الأرض | |
| Vout | خرج الجهد 2.5V | Pad التبريد متصل كهربائياً بـ Vout | |
| Vin | دخل الجهد (4.0V – 12V) | يُضاف مكثف 10uF-22uF بين Vin و GND |
ملاحظة: في علبة TO-252، الترتيب هو: 1 (GND)، 2 (Vout)، 3 (Vin) مع Pad معدني للتبريد متصل بـ Vout.
يجب تركيب مكثفات خزفية أو إلكتروليتية على الدخل والخرج لضمان استقرار المنظم.
🔧 دوائر تطبيقية نموذجية لـ AMS1117 2.5V
دائرة تثبيت جهد بسيطة:
قم بتوصيل Vin بمصدر 5V أو 9V. أضف مكثف 10uF بين Vin و GND.
أضف مكثف 22uF بين Vout و GND. الناتج هو 2.5V ثابت.
دائرة لتغذية متحكم دقيق يعمل بجهد 2.5V (مثل بعض FPGAs):
يمكن استخدام AMS1117 2.5V لتغذية نوى بعض المتحكمات.
تأكد من أن تيار الحمل لا يتجاوز 1.5A. أضف مبدد حراري إذا تجاوز 500mA.
تطبيق في شاشات LCD (مصدر جهد Vlogic):
بعض شاشات LCD تستخدم 2.5V لتشغيل دوائر المنطق الداخلية.
يمكن استخدام AMS1117 2.5V كبديل لمنظم تالف على لوحة T-CON.
دائرة كمنظم مساعد في أجهزة الريسيفر:
في أجهزة الريسيفر، قد تحتاج دوائر الضبط إلى 2.5V.
يمكن اشتقاقها من مصدر 5V باستخدام AMS1117 2.5V.
احرص على تركيب مكثفات قريبة من الشريحة لتجنب التذبذب.
🛡️ أنظمة الحماية والتشخيص في AMS1117 2.5V
تحتوي الشريحة على حماية حرارية مدمجة (Thermal Shutdown).
إذا تجاوزت درجة حرارة القالب 165°C، تُغلق الدائرة حتى تبرد.
حماية التيار الزائد (Current Limit) تمنع تيار الخرج من تجاوز 1.8A.
لا توجد حماية من عكس القطبية أو الجهد الزائد على الدخل.
لذلك يجب التأكد من صحة التوصيلات قبل التشغيل.
مؤشرات العطل: سخونة شديدة (أكثر من 80°C) أو انهيار جهد الخرج.
إذا لاحظت انخفاض جهد الخرج تحت الحمل، فقد تكون الشريحة في وضع الحماية الحرارية.
قم بتحسين التبريد (أضف مبدد حراري أو حسّن تدفق الهواء).
💻 الأجهزة التي يُركَّب فيها AMS1117 2.5V
هذه الشريحة تدخل في العديد من الأجهزة الإلكترونية في مصر. إليك أبرزها:
| نوع الجهاز | الماركات/النماذج الشائعة | ملاحظات التوافق |
|---|---|---|
| Samsung، LG، TCL، Hisense، Skyworth | تغذية دوائر T-CON و Vlogic | |
| Strong، Tiger، Dream، Octagon | دوائر PLL و tuner | |
| Arduino Uno، Mega، Raspberry Pi 3/4 | توليد جهد 2.5V لبعض المستشعرات | |
| Sony Trinitron، Panasonic | دوائر التحكم في الانحراف | |
| متعددة | دوائر المعالجة الدقيقة |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| دخل غير متصل، شريحة تالفة، قصر على الأرضي | قس Vin، تأكد من توصيل GND، افحص المقاومة بين Vout و GND | لحام مجدد، استبدال الشريحة، إزالة القصر | |
| تيار زائد، حماية حرارية، مكثفات غير مناسبة | قس درجة حرارة الشريحة، قس تيار الحمل | خفف الحمل، أضف مبدد حراري، زد قيمة مكثف الخرج إلى 47uF | |
| مكثف خرج صغير جداً، تداخل من مصدر الدخل | استخدم راسم إشارة، جرب مكثف 100uF | أضف مكثف 10uF سيراميك متوازياً مع إلكتروليت 100uF | |
| فرق جهد كبير (مثلاً Vin=12V، I=1A، قدرة 9.5W) | احسب القدرة: (Vin-Vout)*I | خفف فرق الجهد (استخدم Vin=5V)، أضف مبدد حراري كبير |
🔄 البدائل والمقارنات – AMS1117 2.5V مقابل منظمات أخرى
في الجوكر للالكترونيات، نوفر عائلة كاملة من منظمات AMS1117. إليك مقارنة:
| المنتج | جهد الخرج | تيار أقصى | الهبوط (Dropout) | السعر النسبي |
|---|---|---|---|---|
| 1.5V | 1.5A | 1.1V @1A | اقتصادي (⭐) | |
| 1.8V | 1.5A | 1.1V @1A | اقتصادي (⭐) | |
| 2.5V | 1.5A | 1.1V @1A | اقتصادي (⭐) | |
| 3.3V | 1.5A | 1.1V @1A | اقتصادي (⭐) | |
| 5V | 1.5A | 1.1V @1A | اقتصادي (⭐) | |
| 1.25V – 12V قابل للتعديل | 1.5A | 1.1V @1A | متوسط (⭐⭐) |
خلاصة: اختر AMS1117 2.5V إذا كنت بحاجة إلى جهد ثابت 2.5V.
لجهود أخرى، اختر النسخة المناسبة. إذا كنت بحاجة إلى جهد مخصص، استخدم AMS1117 ADJ مع مقسم مقاومة.
📖 قاموس المصطلحات التقنية (Glossary)
LDO (Low Dropout Regulator): منظم جهد خطي بهبوط جهد منخفض بين الدخل والخرج.
Dropout Voltage: أقل فرق جهد بين الدخل والخرج يحافظ على تنظيم الجهد.
Quiescent Current: التيار الذي يستهلكه المنظم نفسه بدون حمل.
Thermal Shutdown (TSD): حماية حرارية توقف التشغيل عند ارتفاع درجة الحرارة.
Ripple: تموجات الجهد المتردد المتبقية على خرج المنظم.
Line Regulation: قدرة المنظم على تثبيت الجهد بتغير جهد الدخل.
Load Regulation: قدرة المنظم على تثبيت الجهد بتغير تيار الحمل.
Pad التبريد: سطح معدني أسفل الشريحة لنقل الحرارة إلى PCB.
📄 الداتا شيت والمصادر التقنية الموثوقة
للاطلاع على التفاصيل الكاملة لمنظم الجهد AMS1117 2.5V، نوصي بتحميل الداتا شيت الرسمي:
📥 تحميل PDF – داتا شيت AMS1117 2.5V
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات.
- Datasheet4u.com – محرك بحث متخصص.
- Alltransistors.com – مرجع للترانزستورات.
- Arduino Forum – مناقشات حول منظمات الجهد.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ استخدم مكثفات مناسبة: مكثف 10uF سيراميك على الدخل، و 22uF إلكتروليت على الخرج لضمان الاستقرار.
✔️ انتبه لتبديد الحرارة: إذا كان فرق الجهد (Vin – Vout) أكبر من 2V وتيار الحمل > 500mA، أضف مبدد حراري.
✔️ لا تتجاوز أقصى جهد دخل (15V): الجهد الزائد قد يتلف الشريحة فوراً.
✔️ تحقق من قطبية المكثفات الإلكتروليتية: عكس القطبية قد يؤدي إلى انفجارها.
✔️ في التطبيقات الحساسة للضوضاء، أضف مكثف 0.1uF بالتوازي مع مكثف الخرج.
✔️ إذا كان الخرج غير مستقر، أضف مكثف 10uF تانتالم على الخرج (مقاومته منخفضة).
✔️ لأعلى تيار (1.5A)، استخدم علبة TO-252 مع PCB ذو مساحة نحاسية كافية للتبريد.
✔️ احتفظ بنسخة احتياطية من الشريحة في مخزونك، فهي من أكثر المكونات شيوعاً في الأعطال.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – شريحة أصلية من شركة AMS مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات الاستبدال والتطبيقات.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة شاشات (القاهرة)
“AMS1117 2.5V ممتاز، استخدمته لاستبدال شريحة تالفة في شاشة LG. الجهد ثابت والتبريد جيد. أنصح به.”
مصطفى كامل – صاحب ورشة رسيفر (الإسكندرية)
“شريحة أصلية، وفرت علي وقت البحث. أستخدمها بكثرة في إصلاح أجهزة الريسيفر.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيدة جداً، لكن أتمنى لو كان السعر أقل قليلاً للمشاريع الكبيرة. عموماً أنا راضية.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمتها في مشروع تغذية متحكم STM32، تعمل بثبات. شكراً الجوكر.”
كريم الشافعي – فني صيانة لابتوبات (بورسعيد)
“شريحة ممتازة، وصلتني خلال 30 ساعة. أنصح بالتعامل مع الجوكر.”
🔗 منتجات ذات صلة – عائلة AMS1117
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو AMS1117 2.5V؟ هو منظم جهد خطي ثابت بقدرة 1.5 أمبير، يخرج 2.5V بدقة 1.5%.
- هل AMS1117 2.5V يحتاج إلى مكثفات خارجية؟ نعم، يحتاج إلى مكثف على الدخل والخرج لضمان الاستقرار (10uF – 22uF).
- ما الفرق بين AMS1117 2.5V و LM1117 2.5V؟ متطابقان وظيفياً، لكن AMS1117 من شركة Advanced Monolithic Systems، بينما LM1117 من Texas Instruments.
- هل يمكن استخدام AMS1117 2.5V لتغذية ESP8266؟ لا، ESP8266 يحتاج 3.3V. استخدم AMS1117 3.3V بدلاً من ذلك.
- ما هي أقصى قدرة يمكن تبديدها؟ تعتمد على PCB. في علبة SOT-223، حوالي 1.2 واط بدون مبدد حراري إضافي.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – AMS1117 2.5V
1. ما هو أقصى تيار يمكن أن يوفره AMS1117 2.5V؟
أقصى تيار هو 1.5 أمبير بشكل مستمر، و 1.8 أمبير ذروة (بشرط تبريد جيد).
2. ما هو أقل جهد دخل يمكن استخدامه للحصول على 2.5V؟
أقل جهد دخل هو Vout + Dropout = 2.5 + 1.1 = 3.6V. لكن يوصى بـ 5V على الأقل لضمان الاستقرار.
3. هل AMS1117 2.5V يتحمل قصر الخرج على الأرضي؟
نعم، به حماية تيار زائد، لكن القصر المستمر قد يرفع درجة الحرارة ويسبب إغلاقاً حرارياً.
4. ما الفرق بين علبة SOT-223 و TO-252؟
SOT-223 أصغر حجماً ومناسبة للتيارات حتى 1A. TO-252 أكبر ولها تبريد أفضل للتيارات العالية.
5. هل يمكن استخدام AMS1117 2.5V مع بطاريات الليثيوم؟
نعم، إذا كان جهد البطارية يتراوح بين 4.2V و 12V. لكنه ليس بكفاءة منظم switching.
6. كيف أحسب قدرة التبديد؟
P = (Vin – Vout) × Iload. مثال: Vin=5V, Iload=0.5A → P= (5-2.5)×0.5 = 1.25W. يحتاج تبريد جيد.
7. ما هي علامات تلف الشريحة؟
سخونة عالية جداً حتى بدون حمل، خرج غير مستقر، لا يوجد جهد خرج، قصر بين Vout و GND.
8. هل يمكن استخدام AMS1117 2.5V كمنظم متغير؟
لا، هذه نسخة ثابتة. للنسخة المتغيرة استخدم AMS1117 ADJ.
9. هل أحتاج إلى مبدد حراري عند استخدامه مع Arduino Uno؟
إذا كان Vin=12V والتيار 0.2A، القدرة = (12-2.5)*0.2 = 1.9W → يحتاج مبدد حراري.
10. ما هي وظيفة Pad التبريد في علبة SOT-223؟
يُستخدم لتبديد الحرارة إلى PCB، وهو متصل كهربائياً بـ Vout.
11. هل يمكن توصيل مكثف 100uF على الخرج؟
نعم، يمكن استخدام مكثف 100uF إلكتروليت، لكن قد يزيد من وقت بدء التشغيل قليلاً.
12. ما هو الفرق بين AMS1117 و 78L05؟
AMS1117 يتحمل جهد دخل أقل (حتى 15V) وله تيار أكبر (1.5A). 78L05 يتحمل حتى 35V لكن تياره 0.1A فقط.
13. هل يمكن استخدام AMS1117 2.5V لتشغيل Raspberry Pi Pico؟
لا، Pico يحتاج 3.3V أو 5V. لكن يمكن استخدامه لتشغيل دوائر طرفية تحتاج 2.5V.
14. كيف أختبر الشريحة بدون لحام؟
يمكنك استخدام مقبس اختبار IC (SOT-223 adapter) على لوحة تجارب (breadboard).
15. ما هي مدة الضمان على الشريحة؟
ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
16. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
17. هل يمكن شراء الشريحة بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش.
18. هل الشريحة مناسبة للمبتدئين؟
نعم، سهلة الاستخدام، وتستخدم في العديد من المشاريع التعليمية.
19. ماذا أفعل إذا كان الخرج 0V رغم وجود دخل؟
تأكد من توصيل GND، وافحص قصراً على الخرج، واستبدل الشريحة إذا لزم الأمر.
20. أين أجد دائرة تطبيقية لـ AMS1117 2.5V؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
