🔥 S3482: لا تفوّت الفرصة – محول خفض الجهد 2A بكفاءة 93% (إصدار 2026)
📋 دليل المحتويات السريع
🔍 نظرة عامة على محول S3482 Buck Converter

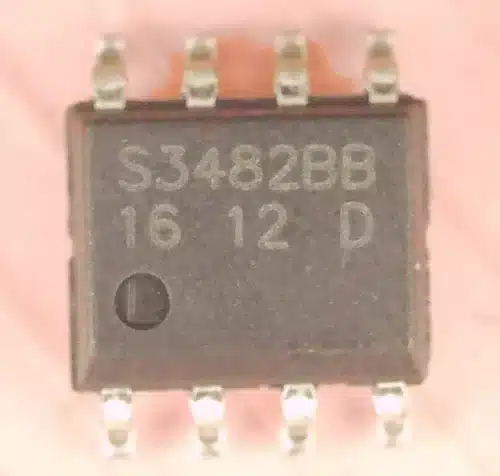

مرحباً بكم في الجوكر للالكترونيات، وجهتكم الأولى للقطع الإلكترونية الأصلية عالية الجودة: محول خفض الجهد المتزامن S3482. هذه القطعة الرائعة من إنتاج شركة Silicore، وتعتبر الحل الأمثل لتطبيقات الطاقة التي تتطلب كفاءة عالية وحجماً صغيراً.
ما يميز هذه الشريحة هو تقنية التصحيح المتزامن (Synchronous Rectification) التي تتيح كفاءة تصل إلى 93% عند جهد 5V، دون الحاجة إلى ثنائي شوتكي خارجي. هذا يعني فقدان طاقة أقل وحرارة أقل في دائرتك، مما يطيل عمر المكونات ويحسن أداء النظام بشكل عام. مع تردد تشغيل 500kHz، يمكن استخدام مكثفات خزفية صغيرة الحجم (Low ESR) مما يقلل من مساحة PCB وتكلفة التصنيع.
في الجوكر للالكترونيات، ندرك تماماً أهمية الجودة والأصالة في عالم الإلكترونيات. لذلك، نحن نحرص على استيراد S3482 مباشرة من خطوط الإنتاج المعتمدة، مع شهادات منشأ وفواتير رسمية. خبرتنا الممتدة لأكثر من 15 عاماً في السوق المصري جعلتنا نفهم تماماً احتياجات الفنيين والمهندسين والهواة على حد سواء.
سأشارككم تجربة واقعية لأحد عملائنا الكرام: كان يعمل على تصميم شاحن USB للسيارة (Vehicle USB Charger) وكان بحاجة إلى محول عالي الكفاءة بجهد دخل 12V (بطارية السيارة) وجهد خرج 5V بتيار 2A لشحن الأجهزة اللوحية. بعد استخدام هذه القطعة، لاحظ أن كفاءة التصميم وصلت إلى 93%، وأن الحرارة الناتجة منخفضة جداً بحيث لا تحتاج إلى مشتت حراري كبير. المشروع نجح وتم تسويقه تجارياً بفضل الاعتماد على قطعة موثوقة.
دعني أوضح لك أهمية S3482 في عالم إمدادات الطاقة: معظم تطبيقات الطاقة تحتاج إلى تحويل جهد عالي (مثل 12V أو 18V) إلى جهد منخفض (مثل 5V أو 3.3V) لتغذية المتحكمات والدارات المنطقية. المحولات التقليدية (غير المتزامنة) تحتاج إلى ثنائي شوتكي خارجي يسبب فقدان طاقة وحرارة. أما مع التصحيح المتزامن، يتم استبدال هذا الثنائي بترانزستور داخلي منخفض المقاومة، مما يحسن الكفاءة بشكل كبير.
من الناحية العملية، هذه الشريحة تأتي في عبوة SOP8 المدمجة، مما يوفر مساحة على PCB. تحتوي على 8 أطراف فقط، مما يسهل تصميم الدائرة وتجميعها. الأطراف الرئيسية: VIN (دخل الجهد)، SW (خرج التبديل)، FB (تغذية راجعة للجهد)، EN (تمكين)، GND (أرضي). كما تحتوي على طرف BS (Bootstrap) لتشغيل ترانزستور الجانب العالي.
سرعة التشغيل 500kHz تسمح باستخدام محاثات (Inductors) صغيرة الحجم، مما يقلل من حجم الدائرة الكلي. كما أن التعويض الداخلي (Internal Compensation) يبسط التصميم ويقلل عدد المكونات الخارجية المطلوبة. كل ما تحتاجه هو مقاومتين لتحديد جهد الخرج، ومكثفات دخل وخرج، ومحاث واحد، ومكثف Bootstrap.
في النهاية، سواء كنت تصمم شاحن USB، مصدر طاقة لأنظمة التوزيع، أو دائرة تغذية لشاشة LCD، فإن S3482 هو الخيار الأمثل. فريق الجوكر للالكترونيات جاهز دائماً لمساعدتك عبر الواتساب 01288929498، سواء كنت بحاجة إلى استشارة فنية أو مساعدة في اختيار القطعة المناسبة.
📊 تحليل متعمق لخصائص S3482 Step-Down Converter
عند الحديث عن خصائص S3482، يجب أن نبدأ بمدى جهد الدخل الذي يتراوح من 4.5V إلى 18V. هذا النطاق الواسع يسمح باستخدام الشريحة في تطبيقات متنوعة: من بطاريات الليثيوم 3.7V (بعد رفعها قليلاً) إلى أنظمة 12V و 18V الصناعية. مع حماية OVP (Overvoltage Protection) عند 18.3V، يمكن للشريحة التعامل مع الجهد الزائد بأمان.
التيار الأقصى المستمر لهذه الشريحة هو 2 أمبير، وهو كافٍ لتشغيل معظم التطبيقات مثل شواحن USB، متحكمات دقيقة، شاشات LCD صغيرة، وأجهزة استشعار. للإصدار STI3484، يتوفر تيار 3 أمبير للتطبيقات الأكثر طلباً للطاقة. كلتا الشريحتين متوافقتان في ترتيب الأطراف مع اختلاف العبوة.
الكفاءة العالية لهذه القطعة (93% عند 5V) تعني فقدان طاقة أقل. دعني أوضح ذلك بمثال حسابي: إذا كان تيار الخرج 2A وجهد الخرج 5V، فإن قدرة الخرج = 10 واط. مع كفاءة 93%، تكون قدرة الدخل = 10 / 0.93 = 10.75 واط. الفقد = 0.75 واط فقط. هذا الفقد المنخفض يعني أن الشريحة تبقى باردة ولا تحتاج إلى مشتت حراري كبير في معظم التطبيقات.
وضعا التشغيل المزدوجان (PWM و PFM) يميزان S3482 عن غيره. عند التيارات العالية، تعمل الشريحة بوضع PWM بتردد ثابت 500kHz مما يقلل من تموج الخرج. وعند التيارات المنخفضة (خفيفة الحمل)، تتحول تلقائياً إلى وضع PFM (Pulse Frequency Modulation) مما يقلل من تردد التبديل ويحسن الكفاءة في الأحمال الخفيفة. هذا يضمن كفاءة عالية على مدى واسع من تيارات الحمل.
ميزة الـ Soft-Start الداخلية تمنع اندفاع التيار (Inrush Current) عند بدء التشغيل. زمن البدء الناعم مضبوط داخلياً على 1ms، مما يسمح للخرج بالارتفاع تدريجياً دون تجاوز أو تقلبات. هذا يحمي الحمل والمكونات الخارجية من الصدمات الكهربائية عند التشغيل.
الحماية من التيار الزائد (Over Current Protection) تعمل بنظام الـ Hiccup Mode. عندما يزداد التيار عن الحد المسموح، تدخل الشريحة في دورة إعادة تشغيل متقطعة، مما يقلل التيار المتوسط في حالة القصر (Short Circuit) إلى مستوى آمن. هذا يحمي الشريحة والحمل من التلف دون الحاجة إلى فيوز خارجي.
أخيراً، هذه الشريحة مصممة بجودة عالية لتحمل الظروف المختلفة. نطاق درجة حرارة التشغيل يتراوح بين -40°C إلى +125°C، مما يسمح باستخدامها في المشاريع الصناعية والبيئات القاسية. مع حماية حرارية (Thermal Shutdown) عند 160°C، تضمن الشريحة إيقاف التشغيل إذا ارتفعت درجة الحرارة بشكل غير طبيعي.
📍 التطبيقات العملية والأجهزة التي تستخدم S3482
- 🚗 شواحن USB للسيارات (Vehicle USB Chargers): يعتبر S3482 الخيار الأمثل لشواحن السيارة التي تحول جهد البطارية 12V إلى 5V لشحن الهواتف والأجهزة اللوحية. بفضل كفاءته العالية 93%، يولد حرارة منخفضة ولا يحتاج إلى مشتت حراري كبير، مما يسمح بتصميم شواحن صغيرة الحجم. تصفح المزيد من الايسهات
- 📺 شاشات التلفاز المسطحة (Flat Panel Television): تستخدم هذه القطعة في دوائر إمداد الطاقة لشاشات LCD و LED لتوفير الفولتيات المختلفة المطلوبة (مثل 5V، 3.3V، 1.8V) للمعالجات ووحدات التحكم. تردد التشغيل العالي يسمح باستخدام مكثفات خزفية صغيرة، مما يوفر مساحة على PCB داخل الشاشات الحديثة. اكتشف المزيد في قسم ايسهات الشاشات
- 📡 أجهزة الريسيفر و Set Top Boxes: في أجهزة الاستقبال الرقمية، تستخدم S3482 لتغذية المعالج الرئيسي ووحدة التردد والذاكرة. جهد الدخل الواسع يسمح بالتعامل مع محولات الطاقة المختلفة (12V أو 9V) المستخدمة مع هذه الأجهزة. تصفح ايسهات الريسيفر
- 💻 أجهزة الكمبيوتر المحمولة (Notebook Computers): تستخدم في دوائر إدارة الطاقة داخل اللاب توب لتوليد الفولتيات المنخفضة من البطارية أو محول AC. كفاءتها العالية تساعد في إطالة عمر البطارية وتقليل الحرارة داخل الأجهزة المحمولة.
- 🌐 أجهزة المودم والراوتر (Wireless and DSL Modems): تستخدم هذه الشريحة في أجهزة الشبكات لتغذية شرائح الواي فاي والمعالجات. تردد 500kHz يقلل من التداخل الكهرومغناطيسي (EMI) ويسهل تصميم مرشحات التداخل.
- ⚡ أنظمة توزيع الطاقة (Distributed Power Systems): في التطبيقات الصناعية التي تحتاج إلى توزيع جهد منخفض من خط 12V رئيسي، يمكن استخدام S3482 لتغذية لوحات التحكم والحساسات المختلفة بكفاءة عالية.
- 🧼 في الغسالات الأوتوماتيكية: تستخدم في دوائر إمداد الطاقة للوحة التحكم الرئيسية، حيث تحول جهد الدخل (عادة 12V) إلى 5V و 3.3V لتغذية المتحكم الدقيق وشاشة العرض. اكتشف ايسهات الغسالات
- 🎛️ أنظمة الصوت (Audio Systems): في مكبرات الصوت الرقمية وأجهزة الصوت المحمولة، تستخدم S3482 لتوليد جهد نظيف ومنخفض الضوضاء لتغذية دوائر معالجة الصوت. ايسهات الصوت والصوتيات
- 🔋 أجهزة تعمل بالبطارية (Battery Powered Systems): بفضل كفاءتها العالية في الأحمال الخفيفة (بفضل وضع PFM)، تعتبر هذه القطعة مثالية للأجهزة المحمولة التي تعمل بالبطاريات، حيث توفر طاقة البطارية وتطيل عمر التشغيل.
- 🔌 محولات DC-DC العامة: يمكن استخدام S3482 في أي تطبيق يحتاج إلى تحويل جهد عالي إلى منخفض، مثل مشاريع الهواة والطلاب، أو كبديل فعال للمنظمات الخطية (Linear Regulators) التي تهدر طاقة كبيرة.
💡 ملاحظة هامة: S3482 يتوفر بإصدارين: STI3482 (تيار 2A) في عبوة SOP8، و STI3484 (تيار 3A) في عبوة ESOP8 مع وسادة حرارية لتحسين التبريد. يمكنك أيضاً الاطلاع على منتجات مشابهة مثل 9435 و NP9435A و A308 في متجرنا.
📊 مقارنة شاملة بين S3482 والبدائل الشائعة
عند اختيار محول خفض جهد (Buck Converter)، من المهم جداً مقارنة المواصفات الرئيسية للتأكد من اختيار الأنسب لتطبيقك. الجدول التالي يوضح مقارنة تفصيلية:
| الموديل | تيار الخرج | جهد الدخل | تردد التبديل | كفاءة نموذجية | العبوة | مميزات خاصة |
|---|---|---|---|---|---|---|
| S3482 (STI3482) | 2A | 4.5V – 18V | 500kHz | 93% @5V | SOP8 | تصحيح متزامن، PFM/PWM، OVP، Hiccup |
| S3484 (STI3484) | 3A | 4.5V – 18V | 500kHz | 93% @5V | ESOP8 | نفس المواصفات مع وسادة حرارية |
| LM2596 | 3A | 4.5V – 40V | 150kHz | 85% @5V | TO-220 / SOP | غير متزامن، يحتاج ثنائي خارجي، قديم |
| MP2307 | 3A | 4.75V – 23V | 340kHz | 92% @5V | SOP8 | تصحيح متزامن، تعويض داخلي |
| XL4015 | 5A | 8V – 36V | 180kHz | 90% @5V | TO-263 | تيار عالي، غير متزامن |
🔎 تحليل المقارنة: S3482 يتميز بكفاءة عالية 93% بفضل التصحيح المتزامن، وتردد تشغيل 500kHz يسمح باستخدام مكونات خارجية صغيرة. مقارنة بـ LM2596 القديم، فهو أحدث وأصغر حجماً وأعلى كفاءة. مقارنة بـ MP2307، يتشابه في المواصفات لكن S3482 يوفر حماية OVP إضافية ووضع PFM لتحسين الكفاءة في الأحمال الخفيفة. إذا كنت بحاجة إلى تيار أعلى من 2A، يمكنك استخدام STI3484 (3A) أو الاطلاع على منتج A308 لتطبيقات أخرى.
📘 الداتاشيت الأصلي والرسوم البيانية لـ S3482
الرسوم البيانية التالية مستخرجة من الداتاشيت الأصلي للشريحة. هذه المعلومات تساعد المهندسين والفنيين على فهم أداء الشريحة وتصميم الدوائر بشكل أفضل:
🔹 مخطط الكتلة الداخلي (Block Diagram)
يظهر الرسم مكونات الشريحة الداخلية: مضخم الخطأ، مولد الـ PWM، سويتشات الطاقة، دائرة الـ Bootstrap، والحمايات المختلفة. هذا يساعد في فهم طريقة عمل الشريحة.
🔹 دائرة تطبيق نموذجية
يوضح الرسم دائرة كاملة لتحويل 12V إلى 5V/2A باستخدام S3482. المكونات المطلوبة: مقاومتان لتحديد الجهد، محاث 10µH، مكثفات دخل وخرج، ومكثف Bootstrap.
🔗 مصادر خارجية موثوقة (DoFollow) للتعمق أكثر:
🔧 جدول المواصفات الإضافية لـ S3482 (من الداتاشيت الأصلي)
| المعلمة | القيمة / الوصف | ملاحظات تطبيقية |
|---|---|---|
| الشركة المصنعة | Silicore Technology | شركة متخصصة في دوائر إدارة الطاقة |
| طراز الشريحة | STI3482 / STI3484 | S3482 = 2A، S3484 = 3A |
| نوع المحول | Synchronous Step-Down (Buck) Converter | تصحيح متزامن بدون ثنائي خارجي |
| جهد الدخل (VIN) | 4.5V – 18V (أقصى 21V) | يعمل مع بطاريات 5V، 9V، 12V، 18V |
| جهد الخرج | قابل للتعديل (حتى 0.923V مرجع) | يحدد بمقسم مقاومة خارجي |
| تيار الخرج الأقصى | 2A (STI3482) / 3A (STI3484) | لـ STI3482: 2.5A peak, 3.5A limit |
| تردد التبديل | 500kHz (450kHz – 650kHz) | يسمح باستخدام محاثات ومكثفات صغيرة |
| كفاءة نموذجية | 93% @ VIN=12V, VOUT=5V, IOUT=2A | كفاءة عالية جداً تقلل الحرارة |
| جهد التغذية الراجعة (FB) | 0.923V (0.905V – 0.940V) | دقة ±2% على مدى الحرارة |
| تيار السكون (تشغيل) | 400µA (نموذجي)، 600µA (أقصى) | منخفض جداً، مناسب للأجهزة المحمولة |
| تيار الإغلاق (Shutdown) | 2µA (نموذجي)، 8µA (أقصى) | يكاد لا يستهلك طاقة عند تعطيله |
| مقاومة High-Side Switch | 110mΩ (نموذجي)، 140mΩ (أقصى) | منخفضة جداً، تقلل الفقد |
| مقاومة Low-Side Switch | 70mΩ (نموذجي)، 90mΩ (أقصى) | منخفضة جداً، لتصحيح متزامن فعال |
| حد التيار (Current Limit) | 3A (نموذجي) – STI3482، 4A – STI3484 | يحمي الشريحة والحمل من التيار الزائد |
| أقصى دورة عمل (Duty Cycle) | 95% (نموذجي)، 97% (أقصى) | يسمح بفولتية خرج قريبة من الدخل |
| أقل زمن تشغيل (Minimum On-Time) | 80ns (نموذجي)، 100ns (أقصى) | يسمح بفروق جهد عالية بين الدخل والخرج |
| عتبة EN العالية | 1.3V (نموذجي)، 1.42V (أقصى) | جهد لتمكين الشريحة |
| عتبة EN المنخفضة | 1.28V (نموذجي)، 1.16V (أدنى) | جهد لتعطيل الشريحة |
| حماية OVP | 18.3V – 19V | يحمي من زيادة جهد الدخل |
| عتبة UVLO (Under Voltage) | 3.0V – 4.0V | يمنع التشغيل عند انخفاض الجهد |
| حماية حرارية (Thermal Shutdown) | 160°C (نموذجي) | مع hysteresis 30°C |
| نطاق درجة حرارة التشغيل | -40°C إلى +125°C | مناسب للبيئات الصناعية |
| العبوة (Package) | SOP8 (STI3482) / ESOP8 (STI3484) | ESOP8 يحتوي على وسادة حرارية |
| مقاومة حرارية θJA (SOP8) | ≈ 62.5 °C/W (على PCB) | يحتاج تحسين تبريد عند التيار العالي |
| الوزن التقريبي | 0.5 جرام | خفيف جداً |
| الامتثال للمعايير | RoHS, Pb-Free | صديق للبيئة |
🏅 ضمان الجودة – لماذا تختار S3482 من الجوكر للالكترونيات؟
في الجوكر للالكترونيات، خبرتنا الممتدة لأكثر من 15 عاماً تؤكد أن الجودة هي الأساس. لذلك نضع معايير صارمة:
- جميع قطع S3482 أصلية 100% من شركة Silicore Technology.
- كل قطعة تخضع لفحص وظيفي في مختبرنا قبل الشحن للتأكد من سلامة الأداء.
- ضمان استبدال فوري لمدة 14 يوماً لأي عيب صناعة.
- سياسة إرجاع مرنة: تفاصيل سياسة الاسترجاع.
- خصوصية وأمان بياناتك: سياسة الخصوصية.
- شحن سريع: تجهيز الطلب خلال 24 ساعة، والاستلام من 24 إلى 48 ساعة.
- فواتير ضريبية معتمدة مع كل طلب للشركات.
- دعم فني عبر الواتساب 01288929498 للإجابة عن أي استفسار.
- استشارات فنية مجانية لمساعدتك في اختيار القطعة المناسبة.
- عروض جملة تنافسية للشركات وورش الصيانة.
- نقدم أيضاً منتجات ذات صلة مثل 9435 و NP9435A لتطبيقات الطاقة المختلفة.
❓ الأسئلة الشائعة حول محول S3482 Buck Converter
1. ما هو S3482 بالضبط؟
2. ما الفرق بين STI3482 و STI3484؟
3. ما هو مدى جهد الدخل المسموح به؟
4. كيف أضبط جهد الخرج المطلوب؟
5. ما هي كفاءة S3482 عند 5V؟
6. هل يحتاج S3482 إلى ثنائي شوتكي خارجي؟
7. ما الفرق بين وضعي PWM و PFM؟
8. كيف تعمل حماية التيار الزائد (OCP)؟
9. ما هي قيمة المحاث (Inductor) المناسبة؟
10. ما نوع المكثفات المناسب للخرج؟
11. كيف أستخدم طرف EN (تمكين)؟
12. ما هي وظيفة طرف BS (Bootstrap)؟
13. ما هي درجة حرارة التشغيل القصوى؟
14. هل S3482 متوافق مع معايير RoHS؟
15. كم سعر S3482 في الجوكر؟
16. ما هي مدة التوصيل المتوقعة؟
17. هل يمكن استخدام S3482 في تطبيقات 24V؟
18. ما الفرق بين S3482 و LM2596؟
19. هل تأتي الشريحة مع دائرة تطبيق جاهزة؟
20. كيف أتواصل مع الدعم الفني؟
