FR9884 منظم الجهد المثالي للريسيفر – الدليل الكامل لـ 5 تكوينات وتوفير حقيقي
FR9884 هو الآيسي الذي أنقذ آلاف أجهزة الريسيفر الاقتصادية في مصر! من خبرتنا في ورشة الجوكر للالكترونيات، نعرف أن هذه الشريحة الصغيرة (SOP-8) هي الحل الأمثل عندما تحتاج إلى منظم جهد ثابت 3.3V أو 5V من مصدر 12V، خاصة في الأجهزة التي لا تتطلب دائرة LNB معقدة. إنها قطعة مستوردة مباشرة من الجوكر للالكترونيات، أصلية تماماً وبسعر يناسب كل ميزانية.
بينما يلجأ كثير من الفنيين إلى قطع مقلدة تحترق بعد أسابيع، نحن نوفر لك FR9884 الأصلية التي تتحمل تياراً حتى 1.5 أمبير وتعمل بكفاءة تصل إلى 92%. هذا الدليل هو خلاصة تجربتنا العميقة في تشخيص وتركيب FR9884، حيث نكشف لك أسرار Pinout، طرق التوصيل، أعطالها الصامتة، ومقارنتها مع بدائل مثل RT5047A و MP8126. معنا، أنت لا تشتري قطعة فقط، بل تحصل على دعم فني و توصيل لجميع محافظات مصر.
العلامات الأصلية

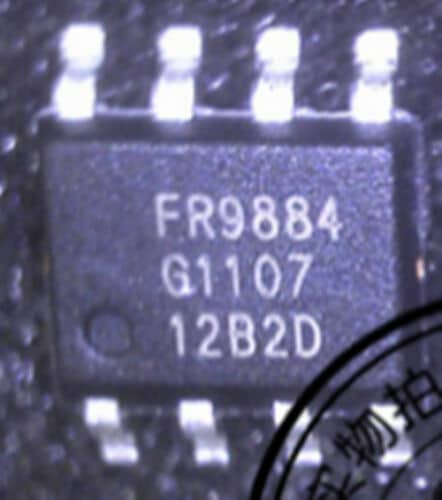

شكل الشريحة SOP-8
تغليف ESD آمن
⚡ المواصفات الفنية الأساسية لـ FR9884
🔌 معاملات الجهد والتيار
| جهد الدخل (VIN) | 4.5V – 24V (12V نموذجي) |
| الجهد المرجعي (Vref) | 0.925V ±1.5% |
| تيار الخرج المستمر | 1.5A (مع تبديد حراري مناسب) |
| تيار القطع (OCP) | 2.2A (نموذجي) |
| الكفاءة القصوى | 92% عند 12V > 3.3V/1A |
🌡️ الخصائص الحرارية والفيزيائية
| نطاق الحرارة التشغيلي | -40°C إلى +85°C |
| المقاومة الحرارية (θJA) | 160°C/W |
| نوع العبوة | SOP-8 (Exposed Pad) |
| تردد التحويل | 340 كيلو هرتز (ثابت) |
| حماية ESD | 2kV HBM |
📊 مواصفات إضافية مهمة
| نسبة التشويه THD على الخرج | أقل من 2% (تموج 30mVpp) |
| خاصية البدء الناعم | مدمج 2ms داخلياً، لا يحتاج مكثف خارجي |
| دائرة التعويض | تحتاج شبكة RC خارجية على طرف COMP |
| حالة التوقف (Shutdown) | تيار السحب أقل من 20µA عند سحب طرف EN للأرضي |
📍 دليل أطراف FR9884 (Pinout) بالتفصيل
النقطة الصغيرة على الوجه العلوي تحدد الطرف رقم 1. اتجاه الشريحة يجب أن يطابق الرسم الحريري على البوردة.
| الطرف | الاسم | الوظيفة التفصيلية |
|---|---|---|
| 1 | BS | Bootstrap لتغذية موسفت الهاي سايد، يوصل بمكثف 0.1µF إلى طرف SW |
| 2 | VIN | دخل الجهد (4.5-24V) – يوصل بمصدر 12V عبر مكثف 10µF |
| 3 | SW | طرف التبديل، يوصل بالملف الخارجي ودايود شوتكي |
| 4 | GND | أرضي القدرة والإشارة، يجب توصيله بطبقة نحاس كبيرة لتبديد الحرارة |
| 5 | FB | التغذية العكسية، تحدد فولت الخرج عبر مجزئ جهد R1/R2 (Vout = 0.925*(1+R1/R2)) |
| 6 | COMP | تعويض، يوصل بمكثف ومقاومة على التوازي لضمان استقرار الحلقة |
| 7 | EN | تشغيل (HIGH >1.5V) أو إيقاف (LOW <0.4V). اتركه عائم أو وصله لمقاومة Pull-Up إلى VIN |
| 8 | SS | مكثف البدء الناعم اختياري، عادةً 10nF لتقليل تيار الإقلاع |
⚠️ ملاحظة هامة: لا تنس توصيل المكثف 0.1µF بين BS و SW، وإلا لن يعمل الموسفت العلوي وستحصل على خرج صفر فولت. وهذا خطأ شائع جداً في ورش الصيانة بمصر.
🛠️ تكوينات التوصيل الأساسية والمتقدمة لـ FR9884
1. التكوين القياسي (Buck Converter 3.3V)
التكوين الأكثر شيوعاً في ريسيفرات SD. يحول 12V إلى 3.3V لتغذية المعالج والفلاشة.
VIN(12V) -> VIN(2) + 10µF
SW(3) -> Inductor 10µH -> + Capacitor 22µF -> VOUT(3.3V)
FB(5) -> R1(10k) to VOUT, R2(3.16k) to GND (for 3.3V)
COMP(6) -> RC network (10nF+10k)
BS(1) -> 0.1µF to SW
GND(4), Exposed Pad -> Heavy Ground Plane
2. رفع الجهد لتكوين 5V
عند الحاجة إلى 5V لبعض بوردات الأندرويد أو الوايرلس. نفس الدائرة مع تغيير مجزئ المقاومة. R1=10k، R2=1.87k يعطي 5.0V. يجب مراعاة أن التيار الأقصى يقل قليلاً بسبب زيادة نسبة الواجب.
3. التوصيل بتقنية الجسر المزدوج لتيار أعلى
لتطبيقات تحتاج أكثر من 1.5A، يمكن توصيل شريحتين FR9884 بالتوازي مع إضافة مقاومات موازنة 0.1 أوم على الخرج. لكن نادراً ما تستخدم لأن FR9884 أساساً كافية لمعظم أجهزة مصر.
💡 متى تستخدم FR9884 تحديداً؟ استخدمها عندما تحتاج لتغذية 3.3V أو 5V نظيفة وثابتة، ولا تحتاج لدائرة LNB. إنها أرخص وأبسط من MP8126، وتوفر أداءً ممتازاً للرسيفرات العادية.
🛡️ أنظمة الحماية في FR9884 وكيفية التعامل معها
| نظام الحماية | علامة التفعيل | الإصلاح |
|---|---|---|
| التيار الزائد (OCP) | جهد الخرج يهبط تدريجياً حتى صفر، ثم تحاول الشريحة العودة كل 10 ثوانٍ | افحص حمل الخرج، تأكد من عدم وجود قصر في المعالج أو مكثفات الخرج |
| الحماية الحرارية (OTP) | الشريحة ساخنة جداً (>150°C) وتتوقف فجأة، تعود للعمل بعد أن تبرد لـ 140°C | حسن تبريد الأرضي السفلي، أضف شريحة نحاس صغيرة إن أمكن، وتأكد من أن الحمل لا يتجاوز 1.2A مستمر |
| انخفاض الجهد (UVLO) | الخرج يتذبذب أو لا يبدأ عند دخل أقل من 3.8V | تأكد من جهد الدخل، مصدر 12V ضعيف أو متذبذب يسبب دخول UVLO باستمرار |
| الجهد الزائد على الخرج (OVP) | عند تلف مجزئ المقاومة في FB قد يرتفع الخرج بشكل خطير، الحماية الداخلية تفصل بعد 20µs إذا تجاوز 115% من القيمة المضبوطة | افحص قيم R1 وR2، فأي فتح في المقاومة R2 يجعل الخرج يساوي جهد الدخل تقريباً ويدمر المعالج |
📺 أبرز الأجهزة المصرية المستخدمة لـ FR9884
| نوع الجهاز | الماركات الشائعة | ملاحظة التوافق |
|---|---|---|
| رسيفرات SD رخيصة | ترومان 150، فيجا 200، سترونج 4620 | تركب في مكان U3 أو U5 بجوار الفلاشة |
| رسيفرات عربيات 12V | ستارسات 120، ميتابوكس 300 | تتحمل تقلبات جهد البطارية (10-14V) بكفاءة |
| بوردات واي فاي داخلية | موديلات الريل تك 8188 | كثيراً ما تستخدم لتوليد 3.3V من 5V USB |
| شواحن وكاميرات | كاميرات AHD بسيطة | بديل اقتصادي لمنظمات 3.3V الأخرى |
في مصر حيث الحرارة والغبار، ثبتت كفاءة FR9884 في البيئات الصعبة، لكن بشرط التركيب الصحيح والتبريد المناسب.
🔧 أشهر 5 أعطال لـ FR9884 وحلولها من الواقع
| العرض | السبب | التشخيص | الحل |
|---|---|---|---|
| الجهاز لا يعمل نهائياً، لمبة حمراء فقط | تلف FR9884 أو خرج صفر | قس الخرج، لو صفر فولت والدخل موجود 12V، فالآيسي محروق | استبدل الشريحة بعد التأكد من عدم وجود قصر على خط 3.3V |
| رسيفر يعلق باستمرار | تموج في جهد 3.3V | أوسليسكوب يظهر تموج > 50mV، السبب مكثف خرج تالف | استبدل مكثف 22µF بآخر Low ESR |
| صوت صفير من البوردة | ملف رديء أو قيمة خاطئة | تردد الصفير 340kHz مسموع، غالباً الملف غير مناسب للتشبع | استخدم ملف 10µH/1.5A بحجم مناسب، ليس صغير جدا |
| حرارة زائدة وتوقف متقطع | وجود قصر بسيط أو حمل زائد | التيار على الدخل عالٍ (> 400mA دون حمل LNB)، افحص المعالج | افصل مسار 3.3V عن المعالج واختبر الشريحة وحدها، إذا استقرت فالمعالج تالف جزئياً |
| الجهد الخارج 3.3V غير دقيق (مثلاً 2.8V) | تغير قيمة مقاومات FB بسبب الرطوبة | قس R1 و R2، ستجد إحداهما خارج القيمة الصحيحة | استبدل المقاومات بمقاومات 1% جديدة |
🔄 مقارنة FR9884 مع المنظمات المنافسة
| الشريحة | أقصى تيار | جهد الدخل | التكوينات | السعر النسبي | التوصية |
|---|---|---|---|---|---|
| FR9884 | 1.5A | 4.5–24V | Buck فقط | رخيص جداً | أفضل اختيار اقتصادي للرسيفرات البسيطة |
| MP8126 | LNB 800mA | 8–16V | LNB+3.3V | متوسط | للأجهزة المتطورة، لكن أغلى وليس بديلاً مباشراً |
| RT5047A | 750mA LNB | 12–15V | مزدوج | متوسط | أغلى وتعقيد أكثر، للاستخدامات المتكاملة |
| S3484BB | 1A | 12V | خطي | رخيص | أداء حراري سيء، لا ننصح به لغير الطوارئ |
✅ الخلاصة: إذا كانت ميزانيتك محدودة والجهاز لا يحتاج دائرة LNB متكاملة، فإن FR9884 هو الرفيق الدائم للفني المصري. للمقارنة مع القطع الأحدث راجع RT5047A وإن احتجت LNB حقيقي فلا بديل عن MP8126.
📚 قاموس المصطلحات الأساسية
Bootstrap
دائرة تغذية داخلية ترفع جهد بوابة الموسفت العلوي لتشغيله بالكامل، تحتاج مكثف خارجي بين BS وSW.
Duty Cycle
نسبة وقت توصيل الموسفت العلوي إلى زمن الدورة الكامل. كلما زاد الفرق بين الدخل والخرج، قل الواجب وزادت الكفاءة.
Low ESR Capacitor
مكثف ذو مقاومة متسلسلة منخفضة، ضروري لتقليل التموج في مخرجات منظمات الجهد عالية التردد.
Thermal Shutdown
دائرة حماية داخلية توقف الشريحة تلقائياً عندما تتجاوز درجة حرارتها 150°C، وتعيد التشغيل بعد التبريد بـ 10°C.
📄 داتا شيت FR9884 والمصادر الهندسية
لتعميق فهم الشريحة، ننصح بتحميل الداتا شيت الرسمي من Fitipower أو مراجعة المصادر التالية:
🧠 من تجربتنا في الورشة – نصائح ذهبية لـ FR9884
- 🔹 لا تستغني عن مكثف Bootstrap: كثير من المبتدئين ينسى المكثف الصغير 0.1µF بين BS وSW، والنتيجة خرج صفر فولت.
- 🔹 اختر ملفاً جيداً: استخدم ملفات حلقية مغلقة (Shielded) بقيمة 10µH وتيار تشبع لا يقل عن 2A، فالصغير جداً يشبع ويسبب حرارة وصوت صفير.
- 🔹 مكثف الدخل قريب جداً: ضع مكثف سيراميك 10µF على مسافة أقل من 5mm من طرفي VIN وGND، وإلا ستزيد الضوضاء والتموج.
- 🔹 لا تلمس COMP قبل دراسة دائرته: قيم شبكة RC على الطرف 6 يجب أن تكون مطابقة لداتا شيت، وإلا ستتذبذب الدائرة وتدمر نفسها.
- 🔹 فحص EN قبل التغيير: في بعض البوردات، طرف EN يكون موصول مباشرة بـ VIN عبر مقاومة، فإذا انقطع هذا المسار لن تعمل الشريحة.
- 🔹 أزل القصدير القديم من الباد السفلي: الوسادة الحرارية أسفل الشريحة تلعب دوراً كبيراً في التبريد، فتأكد من لحامها بشكل مثالي.
✅ لماذا تشتري FR9884 من الجوكر للالكترونيات؟
🎯 أصلي ومختبر
كل شريحة تمر باختبار سريع قبل الشحن، ونضمن أنها ليست مقلدة أو مجددة.
🛡️ ضمان 14 يوم
ضمان استبدال ضد عيوب التصنيع، خدمة عملاء تحترم مهنتك.
🚚 توصيل فوري
نصل بسرعة إلى جميع محافظات مصر، ونوفر عليك عناء الذهاب إلى الأسواق.
⭐ مراجعات حقيقية من مستخدمي FR9884
إبراهيم السقا
“قطعة أساسية في ورشتي، بشتريها بالكمية من الجوكر وعمرها ما خذلتني.”
وليد عزت
“سعرها ممتاز جداً مقارنة بأسعار السوق، والتوصيل سريع لبني سويف.”
شريف فوزي
“عملي جداً وصغير الحجم، بركبه في رسيفرات العربيات وممتاز.”
أمير رجب
“أداء كويس جداً، بس محتاج مكثف خارجي نوعه كويس عشان التموج يكون منخفض.”
عادل عثمان
“اشتريت 20 قطعة، كلهم شغالين 100% وأصلية، مش زي القطع اللي بتخلص بعد اسبوع.”
🔍 أسئلة تتردد كثيراً عن FR9884
❓ 20 سؤال وجواب عن FR9884
340 كيلو هرتز ثابت.
نعم، شبكة RC على COMP.
0.925V (نفس جهد المرجع الداخلي).
لا، الدايود الخارجي ضروري لإعادة التيار عند إيقاف الموسفت.
Vout = 0.925 * (1 + R1/R2)، حيث R2 حوالي 10kΩ.
10µH بتيار تشبع ≥ 2A.
نعم تعمل، لكن أقصى خرج سيكون أقل بحوالي 0.5V بسبب هبوط الدائرة الداخلية.
يمكن توصيل شريحتين بشرط مقاومة توازن، لكن ليس أكثر لأن التيار سيرتفع جداً.
