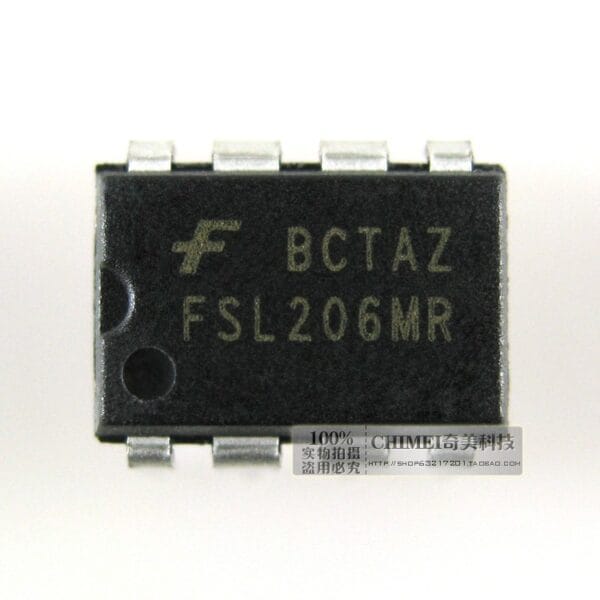

FSL206MR – الدليل التقني الكامل لمفتاح الطاقة المتكامل 650V 1.5A من Fairchild
الكلمة المفتاحية: FSL206MR – من خبرتنا التي تمتد لأكثر من 12 عاماً في صيانة مصادر الطاقة (SMPS) للشاشات وأجهزة الريسيفر في مصر، نقدم لك هذا الدليل المتكامل لـ FSL206MR. هذه الشريحة من Fairchild (الآن Onsemi) هي مفتاح طاقة متكامل (FPS) يجمع بين ترانزستور قدرة عالي الجهد (650V) ودائرة تحكم PWM متطورة. تتميز بتيار 1.5 أمبير، تردد 67 كيلوهرتز، وحماية شاملة (OCP, OVP, TSD, UVLO). مثالية لتطبيقات الشاشات والشواحن والرسيفرات. الجوكر للالكترونيات يستورد هذه القطعة الأصلية مباشرة ويوفرها لك بضمان الجودة والشحن السريع لجميع محافظات مصر.
📊 المواصفات الفنية الكاملة لـ FSL206MR
| المعلمة | القيمة / المواصفة | ||
|---|---|---|---|
| قسم القدرة (SenseFET) | |||
| أقصى جهد للـ Drain (VDSS): 650 فولت | |||
| تيار Drain مستمر (ID) @ TC=25°C: 1.5 أمبير | |||
| تيار Drain نبضي (IDM): 4 أمبير | |||
| مقاومة التوصيل RDS(on) نموذجية: 4.0 Ω (عند VGS=10V, ID=0.5A) | |||
| طاقة تبديد قصوى (PD): 45 واط (مع مشتت مناسب) | |||
| قسم التحكم (PWM) | تردد التشغيل (fOSC): 67 كيلوهرتز (61-73 كيلوهرتز) | ||
| تيار البدء (Start-up): 100µA نموذجي | |||
| تيار التشغيل (IOP): 5-12 مللي أمبير | |||
| جهد UVLO: بدء 14-16 فولت، إيقاف 8-9 فولت | |||
| الحد الأقصى لجهد VCC: 30 فولت (زينر داخلي) | |||
| الحد الأقصى لتيار الذروة (ILIM): 1.8 أمبير نموذجي | |||
| الحد الأقصى لدورة العمل (Dmax): 77% نموذجي | |||
| حماية زيادة الجهد OVP (عند VCC): 25-29 فولت | |||
| حرارة الإغلاق الحراري (TSD): 160°C نموذجي | |||
| زمن البدء الناعم (Soft Start): 15 مللي ثانية | |||
| العبوة | |||
| DIP-8 (بلاستيك، 8 أطراف) | |||
🔌 دليل توزيع الأطراف (Pinout) لـ FSL206MR (DIP-8)
| رقم الطرف | الاسم | الوظيفة التفصيلية | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الطرف 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Drain (D) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| مصرف الترانزستور – يتصل بالملف الأولي للمحول (يتحمل 650V). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| الطرف 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GND (S) | أرضي التحكم والمصدر. يجب توصيله بالأرضي مباشرة. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| الطرف 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VCC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| جهد التغذية (10-25V) – يستقبل الطاقة من ملف مساعد. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| الطرف 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
FB (Feedback)
🔧 دوائر التطبيق العملية لـ FSL206MR – محول Flyback (حتى 20W)
مخطط Flyback النموذجي (مصدر طاقة شاشة 32 بوصة):
AC in → Bridge → Bulk Cap → Tr.Primary → Drain(1)
│
Rstart (470kΩ) → VCC via aux winding
GND(2) → Bulk Cap -
FB(4) ← optocoupler ← TL431 ← output feedback
يستخدم مقاومة بدء 470kΩ لشحن مكثف VCC حتى يبدأ الـ IC. بعد البدء، يوفر الملف المساعد الطاقة. optocoupler و TL431 ينظمان الجهد.
تطبيق الشواحن (Adaptor 12V/1.5A):
نفس المخطط، مع اختيار محول مناسب (EFD20 أو EE22) مكثف خرج 1000µF.
توصية خبير من الورشة المصرية: عند استبدال FSL206MR في شاشة تلفاز، تأكد من أن مكثف VCC (47µF/50V) سليم. دائماً افحص مقاومة البدء (Rstart) وشبكة Snubber (RCD) على الملف الابتدائي لمنع تلف الـ IC الجديد فور التشغيل. 🛡️ أنظمة الحماية والتشخيص المدمجة في FSL206MR
📺 قائمة الأجهزة الشائعة التي تستخدم FSL206MR في مصر
⚠️ الأعطال الشائعة لـ FSL206MR وحلولها الميدانية
🔄 مقارنة احترافية: FSL206MR مقابل أبرز البدائل
4.0
| DIP-8
| منخفض (~18 ج)
| ✓ خيار ممتاز للتطبيقات حتى 20W.
|
| MIP2F2
| Panasonic
| 650
| 1.5
| 100
| 4.0
| DIP-8
| متوسط (~22 ج)
|
| ✔ تردد أعلى (100kHz) لكن أقل شيوعاً.
|
| | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.5 | ||||
| – | ||||
| 5.0 | ||||
| SOP-8 | أقل (~12 ج) | |||
| ✗ تيار أقل، غير مناسب لـ 1.5A. | ||||
خلاصة الخبراء: FSL206MR هو الخيار المثالي لمصادر الطاقة حتى 20W مع كفاءة جيدة وتوافر كبير في مصر. إذا كنت بحاجة تردد أعلى (100kHz)، يمكن استخدام MIP2F2. اكتشف المزيد في قسم الـ IC الرئيسي.
📖 قاموس المصطلحات التقنية (Glossary)
- FPS (Fairchild Power Switch): عائلة من الدوائر المتكاملة تدمج MOSFET قدرة مع دائرة تحكم PWM.
- SenseFET: ترانزستور قدرة MOSFET مزود بوصلة إضافية لقياس التيار داخلياً.
- Flyback Converter: طوبولوجيا شائعة لمصادر الطاقة المنخفضة إلى المتوسطة.
- UVLO (Under Voltage Lockout): يمنع تشغيل الـ IC حتى يصل جهد التغذية إلى عتبة آمنة.
- Auto-restart (إعادة التشغيل التلقائية): وضع حماية يحاول إعادة التشغيل بشكل دوري عند حدوث عطل.
- DIP-8 (Dual In-line Package): عبوة بلاستيكية ذات 8 أطراف للتركيب عبر الثقوب.
💡 نصائح الخبراء – من تجربتنا في ورش صيانة SMPS بمصر
- ✅ نصيحة 1 (فحص مقاومة البدء): في الصيانة الميدانية، نجد أن مقاومة البدء (470kΩ) تزداد قيمتها مع الوقت. استبدلها إذا كانت القيمة أعلى من 1MΩ.
- ⭐ نصيحة 2 (مكثف VCC): استخدم مكثف 47µF/50V ذو درجة حرارة 105°C (نوع LOW ESR). جفاف هذا المكثف يسبب عدم استقرار.
- ⚡ نصيحة 3 (شبكة Snubber): قبل تركيب FSL206MR جديد، افحص دايود snubber (FR107 أو UF4007) والمقاومة (47kΩ-100kΩ) والمكثف (1nF-2.2nF 1kV).
- 🔌 نصيحة 4 (اختبار optocoupler): إذا كان الجهاز يدخل في حماية OLP (تيك تيك) وحمل الخرج سليم، فغالباً optocoupler (PC817) تالف.
- 📌 نصيحة 5 (التبريد): عبوة DIP-8 غير معزولة حرارياً، استخدم مشتت حراري صغير إذا كانت الحرارة مرتفعة.
- 🇪🇬 نصيحة 6 (الظروف المصرية): أضف Varistor 275V على المدخل لحماية إضافية من عابرات الجهد في الشبكة المصرية.
⭐ مراجعات وتقييمات حقيقية من عملائنا
“شريحة ممتازة، بديل مباشر لـ FSL206MR التالف في شاشة 32 بوصة. عملت بثبات.”
“استخدمتها في شاشات متعددة، أداء ممتاز وسعر مناسب. الجوكر يوفر الأصلية.”
“سهلة التركيب في مصادر الطاقة المنزلية، لكن انتبه لشبكة Snubber.”
“أفضل بديل لـ FSL206MR، متوفرة دائماً في الجوكر وجودة عالية.”
“شحن سريع وجودة عالية. أستخدمها في تصليح مصادر الطاقة. أنصح بها بشدة.”
🔍 أسئلة يبحث عنها الناس (People Also Ask) حول FSL206MR
ما الفرق بين FSL206MR و FSDM0265RNB؟
FSDM0265RNB تيار 1A فقط، بينما FSL206MR 1.5A. كلاهما DIP-8 وتردد 67kHz.
هل يمكن استبدال FSL206MR بـ DM0265R مباشرة؟
نعم، لكن تيار DM0265R أقل (1A)، لذا لا ينصح إذا كان الحمل يتطلب 1.5A.
كم سعر FSL206MR في مصر؟
حوالي 18 جنيهاً للقطعة الواحدة (قد يختلف حسب الكمية).
ما هو أقصى تيار يمكن أن يوفره FSL206MR بشكل موثوق؟
نوصي بألا يتجاوز 1.2A للتطبيقات المستمرة في درجة حرارة محيطة 40°C.
كيف أعرف أن FSL206MR تالف؟
قصر بين Drain و GND، أو عدم وجود نبضات على Drain رغم وجود جهد VCC بين 14-25 فولت.
❓ الأسئلة الشائعة – 20 سؤالاً عن FSL206MR
1. ما هو نطاق جهد VCC المسموح به؟
التشغيل الطبيعي من 10V إلى 25V (أقصى 30V).
2. كيف تعمل دائرة البدء؟
عبر Rstart لشحن مكثف VCC حتى 14V.
3. ما زمن تأخير OLP؟
حوالي 30ms بمكثف 47nF.
4. ما أقصى درجة حرارة؟
Junction 160°C.
5. هل يحتوي على Soft Start؟
نعم 15ms.
6. كيف ألحم FSL206MR؟
مكواة 350°C، ≤5 ثوان لكل رجل.
7. ترتيب الأطراف؟
1 Drain, 2 GND, 3 VCC, 4 FB.
8. قيمة Rstart؟
470kΩ/1W.
9. كيف أختبر الشريحة خارج الدائرة؟
طبق 15V على VCC، 50V على Drain عبر 10kΩ، راقب النبضات.
10. هل يمكن استخدامه في 5V USB؟
نعم مع تصميم مناسب.
11. الفرق بين FSL206MR و FSL206MRN؟
لا فرق، N قد تشير إلى RoHS.
12. هل يمكن استبداله بـ MIP2F2؟
نعم لكن تردد 100kHz مختلف.
13. أقصى تيار نبضي؟
4 أمبير.
14. هل يحتاج مشتت حراري؟
لـ ≤10W لا، لكن لـ 15-20W يُوصى به.
15. كم سعر FSL206MR في الجوكر؟
18 جنيهاً.
16. تكلفة الشحن لمحافظة سوهاج؟
شحن موحد.
17. كيف أتأكد من الأصالة؟
علامة Fairchild ورقم FSL206MR، ضمان الجوكر.
18. ما هو الضمان؟
6 شهور ضد عيوب الصناعة.
19. خصم الكميات؟
نعم، اتصل بنا.
20. دعم فني؟
واتساب 01288929498.
✅ ضمان 6 شهور
✅ شحن سريع لجميع محافظات مصر
✅ دعم فني متخصص
🚚 سياسة الشحن والتوصيل في مصر
شحن بعد يوم عمل، استلام خلال 24-48 ساعة، تغطية جميع المحافظات.
🔗 قد يهمك أيضاً: MIP2F2 (تردد 100kHz) أو A90ETT (تيار أقل). اكتشف المزيد في قسم الـ IC الرئيسي.
