IADJF البوست كونفرتر المثالي LED و LNB – دليلك الكامل لـ 7 دوائر وبدائل اقتصادية
IADJF هي الشريحة التي يستخدمها فنيو شاشات LCD وأجهزة الريسيفر في مصر يومياً دون أن يعرف الكثيرون اسمها الحقيقي! من خبرتنا الطويلة في إصلاح هذه الأجهزة، نعرف أن هذه الشريحة (وهي ترميز لـ AP3031 من Diodes) تقدم أداءً مرتفعاً في رفع الجهد بكفاءة تصل إلى 92%. مستوردة مباشرة من الجوكر للالكترونيات، أصلية 100% وبسعر اقتصادي مع توصيل لجميع محافظات مصر.
بفضل ترددها العالي 1MHz، تحتاج IADJF إلى مكثفات وملف صغير جداً، مما يجعلها مثالية لتغذية 3×13 LED في الشاشات المحمولة، أو رفع جهد LNB من 12V إلى 18V. في هذا الدليل، سنكشف كل تفاصيل تركيب IADJF، وكيف تفرق بينها وبين شقيقاتها AGEC و GEC، ومتى تكون الاختيار الأذكى.

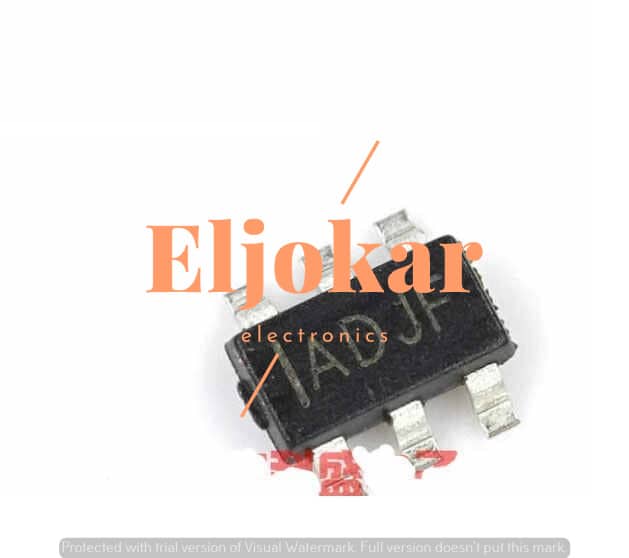

العلامات المحفورة بالليزر
تغليف SOT-23-6
تغليف ESD صناعي
⚡ مواصفات IADJF الكهربائية والحرارية
🔌 الجهد والتيار
| جهد الدخل | 2.7V – 16V |
| جهد المرجع (FB) | 200mV ±2% |
| تيار المفتاح الأقصى | 1.4A (دورة بدورة) |
| تردد التحويل | 1MHz ثابت |
| كفاءة (9V in, 260mA) | تصل إلى 92% |
🌡️ الحماية والأبعاد
| درجة الحرارة | -40°C إلى +85°C |
| حماية OVP | ~17.5V عند فتح الحمل |
| بدء ناعم | داخلي 2ms |
| وضع الاستعداد | يدعم تعتيم PWM حتى 25kHz |
| العبوة | SOT-23-6 |
📊 خصائص إضافية من واقع التجربة
| تموج الخرج | أقل من 30mVpp مع 0.47µF X7R |
| تيار الإغلاق | أقل من 1µA |
| تحديد التيار | دورة بدورة عند 1.4A |
| UVLO | فصل عند 2.45V |
📍 توزيع أطراف IADJF (SOT-23-6) بدقة
النقطة الصغيرة أعلى الشريحة تحدد الطرف رقم 1. الترتيب بعكس عقارب الساعة.
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | SW | طرف التبديل، يوصل بالملف ودايود شوتكي |
| 2 | GND | أرضي القدرة والإشارة |
| 3 | FB | مرجع 200mV لتحديد تيار الخرج عبر مقاومة |
| 4 | CTRL | تشغيل/إيقاف أو PWM للتعتيم |
| 5 | VIN | جهد الدخل (2.7–16V)، مع مكثف 10µF قريب |
| 6 | NC | غير موصل، يترك دون توصيل |
⚠️ ملاحظة: CTRL يمكن تركه عائماً دائماً، وسيكون التفعيل تلقائياً. لاستهلاك صفري، اسحب الطرف للأرضي.
🛠️ دوائر تطبيقية عملية IADJF
1. تغذية 3×13 LED لشاشات 7-10 بوصة
الدائرة الكلاسيكية: رفع 5V إلى حوالي 20V لتشغيل سلسلة LED.
VIN(5V) -> 10µF -> VIN(5)
SW(1) -> L1 4.7µH -> Diode SS14 -> + Cap 0.47µF -> LED Anode
LED Cathode -> RISET (10Ω لـ 20mA) -> FB(3)
CTRL(4) -> Pull High (or PWM)
GND(2) -> Ground plane
2. معزز LNB (Booster for LNB)
في بعض رسيفرات مصر، تستخدم لرفع 12V إلى 18V بدقة لتغذية LNB. أضف مقاومة على FB لضبط الجهد (يتطلب تعديلاً بسيطاً).
3. شاحن بنك طاقة (Power Bank)
تحويل 3.7V من بطارية ليثيوم إلى 5V لشحن الأجهزة. بفضل التردد العالي، الملف صغير جداً (4.7µH).
💡 الخلاصة: استخدم IADJF عندما تحتاج إلى محول رافع بمساحة صغيرة وكفاءة عالية مع تحكم دقيق في التيار، سواء لشاشات أو رسيفرات أو شواحن.
🛡️ أنظمة الحماية في IADJF وتشخيصها
| الحماية | علامة التفعيل | الإجراء التصحيحي |
|---|---|---|
| OVP | الجهد يثبت عند 17.5V إذا انفصل الحمل | تأكد من توصيل LEDات الحمل جيداً |
| OCP | الجهد يهبط قليلاً عند زيادة التيار فوق حد RISET | تأكد من قيمة المقاومة وعدم وجود شورت |
| OTP | الشريحة ساخنة وتطفئ، تعود بعد التبريد | حسن التهوية أو قلل التيار |
| UVLO | لا تعمل تحت 2.45V أو تفصل فجأة | ارفع جهد الدخل أو افحص البطارية |
| Soft-Start | بداية تدريجية للجهد | إذا كانت قاسية، فحص المكثفات والشريحة |
📺 أشهر الأجهزة المصرية التي تستخدم IADJF
| الجهاز | الماركات | الدور |
|---|---|---|
| شاشات LCD محمولة | باناسونيك، LG، سامسونج 7-9″ | تشغيل باك لايت LED |
| رسيفرات متطورة | ستارسات 9990، سترونج 4920 | دائرة LNB Booster |
| أجهزة GPS | جarmin، TomTom | رفع البطارية لـ 5V |
| باور بانك | بنوك الطاقة المتنوعة | محول رافع 5V |
في كل هذه التطبيقات، تثبت IADJF جدارتها كقطعة صغيرة الحجم عالية الكفاءة، مما يجعلها مفضلة للفنيين في جميع أنحاء مصر.
🔧 أعطال IADJF الشائعة وعلاجها
| العرض | السبب المحتمل | التشخيص | الحل |
|---|---|---|---|
| لا يوجد خرج إطلاقاً | CTRL منخفض أو تالف | قس جهد طرف 4، يجب أن يكون >1.2V أو عائم | أضف مقاومة 100K إلى VIN على CTRL |
| تموج عالي بالخرج | مكثف خرج صغير أو تالف | أوسليسكوب يظهر تموج > 100mV | غير المكثف 0.47µF بآخر سيراميك X7R |
| تيار ضعيف لا يكفي | قيمة RISET عالية | قس المقاومة بين FB و GND | تأكد من R=0.2V/I |
| سخونة زائدة | حمل زائد أو ملف غير مناسب | الملف يسخن، التيار مرتفع | استخدم ملف 4.7µH/3A وقلل الحمل |
| صوت صفير أثناء التعتيم | تردد PWM منخفض | سماع صوت عند التعتيم | ارفع التردد PWM لأكثر من 1kHz |
🔄 مقارنة IADJF مع البدائل المتاحة
| الشريحة | تيار التبديل | التردد | خصائص | السعر | توصيتنا |
|---|---|---|---|---|---|
| IADJF | 1.4A | 1MHz | تعتيم PWM، OVP، Soft-Start | اقتصادي | أفضل قيمة مقابل السعر |
| AGEC | 1.4A | 1MHz | نفس IADJF تماماً | اقتصادي | بديل مباشر، AGEC |
| GEC | 1.4A | 1MHz | نفس العائلة AP3031 | اقتصادي | بديل مباشر، GEC |
✅ الخلاصة: IADJF هي نفس الشريحة العبقرية بتكلفة قد تكون أقل. اخترها بثقة لأي مشروع يحتاج محول بوست 1MHz مدمج. جميع شرائحنا من الجوكر أصلية ومضمونة.
📚 مصطلحات تقنية تهمك مع IADJF
Boost Converter
محول جهد رافع يعتمد على ملف وترانزستور لتوليد جهد خرج أعلى من الدخل، بعكس المنظمات الخافضة.
PWM Dimming
التحكم في شدة إضاءة الـ LED بتغيير عرض النبضات بسرعة عالية، مما يزيل الوميض المرئي.
OVP
حماية الجهد الزائد تثبت الخرج عند 17.5V عند فصل الحمل لتحمي المكثفات.
UVLO
قفل تحت الجهد المنخفض: يمنع التشغيل إذا كان جهد الدخل أقل من 2.45V، لحماية البطارية.
📄 داتا شيت AP3031 (IADJF) والمصادر
للحصول على كامل التفاصيل، حمل الداتا شيت الرسمي من Diodes أو تصفح:
🧠 من تجربتنا في الورشة – 7 نصائح لـ IADJF
- 🔹 ابدأ دائماً بمكثف دخل 10µF: يوضع قريباً جداً من طرفي VIN وGND، وإلا سترى تموجاً مزعجاً.
- 🔹 الملف الحلقي هو الأفضل: استخدم ملف 4.7µH مغلق لحماية الدوائر المجاورة من التداخل الكهرومغناطيسي.
- 🔹 لا تنس دايود شوتكي: SS14 هو الرفيق الدائم لـ IADJF، سرعة استرداده العالية ضرورية.
- 🔹 المقاومات 1%: استخدم مقاومات دقيقة لتحديد تيار LED، لأن IADJF دقيقة جداً وجهد المرجع 200mV.
- 🔹 اختبر الدائرة بحمل بسيط أولاَ: ضع 3 LEDات فقط للتجربة قبل وضع الحمل الكامل.
- 🔹 لا تترك CTRL عائماً دون قصد: إذا أردت التشغيل الدائم، يكفي تركه بلا توصيل، لكن بعض البوردات تسحبه للأرضي، راجع المسار.
- 🔹 التعتيم العالي: للحصول على 25 كيلو هرتز تعتيم، استخدم إشارة PWM على CTRL بتردد أعلى من 1 كيلو هرتز لتفعيل وضع الاستعداد السريع.
✅ لماذا تشتري IADJF من الجوكر للالكترونيات؟
🎯 قطع أصلية
مصدرها Diodes Incorporated، معبأة بشريط ESD وعلامات ليزرية واضحة.
🛡️ ضمان 14 يوم
إستبدال فوري في حالة وجود عيب مصنعي، وفحص مجاني قبل الشحن.
🚚 توصيل لكل مصر
من الإسكندرية إلى أسوان، توصيل 24-48 ساعة بتغليف احترافي.
⭐ تقييمات مستخدمي IADJF من الجوكر
نادر فؤاد
“اقتصادية ومتينة، بستخدمها لباك لايت شاشات LG ومش بتخيب.”
سامح البكري
“اتعلمت منها كتير، الداتا شيت المرفوع ساعدني جداً، شكراً جوكر.”
مهندس رأفت
“بشتري بالجملة، كل 100 قطعة شغالة بالتمام، سعر ممتاز جداً.”
علاء عبد الحميد
“أداء رائع في شاشات 7 بوصة، حتى مع حرارة الصيف في مصر.”
محمود حسن
“قطعة جيدة، أنصح بلحام مكثف صغير قريب لتقليل التموج، غير كده 5.”
🔍 أسئلة متكررة حول IADJF
❓ 20 سؤال وجواب عن IADJF
1MHz.
200mV.
نعم، من 2.7V.
تفعيل/إيقاف أو تعتيم.
نعم، 2.45V.
R = 0.2V / I.
جهد دخل + قليل، لا يوجد حد أدنى.
نعم، ~17.5V.
