Y2 (SS8550) – الدليل التقني الشامل لترانزستور PNP 25V 1.5A الرائع عالي التيار

الكلمة المفتاحية: Y2 – من خبرتنا التي تمتد لأكثر من 15 عاماً في صيانة وإصلاح الأجهزة الإلكترونية، بدءاً من دوائر التحكم في أجهزة الريسيفر وصولاً إلى وحدات التغذية والإضاءة في مصر، نقدم لك هذا الدليل المتكامل لترانزستور Y2 (المعروف أيضاً باسم SS8550 في عبوة SOT-23). هذا المكون هو ترانزستور PNP متوسط إلى عالي التيار، بتقنية Epitaxial Planar، يتميز بانخفاض جهده (25V)، تيار جامع يصل إلى 1.5 أمبير، وكسب تيار مرتفع يصل إلى 400. إنه الحل الأمثل لتطبيقات التبديل والتضخيم التي تتطلب تياراً أكبر من الترانزستورات فائقة الصغر مثل 2A. الجوكر للالكترونيات يستورد هذه القطعة الأصلية مباشرة ويوفرها لك بضمان الجودة والشحن السريع لجميع محافظات مصر.

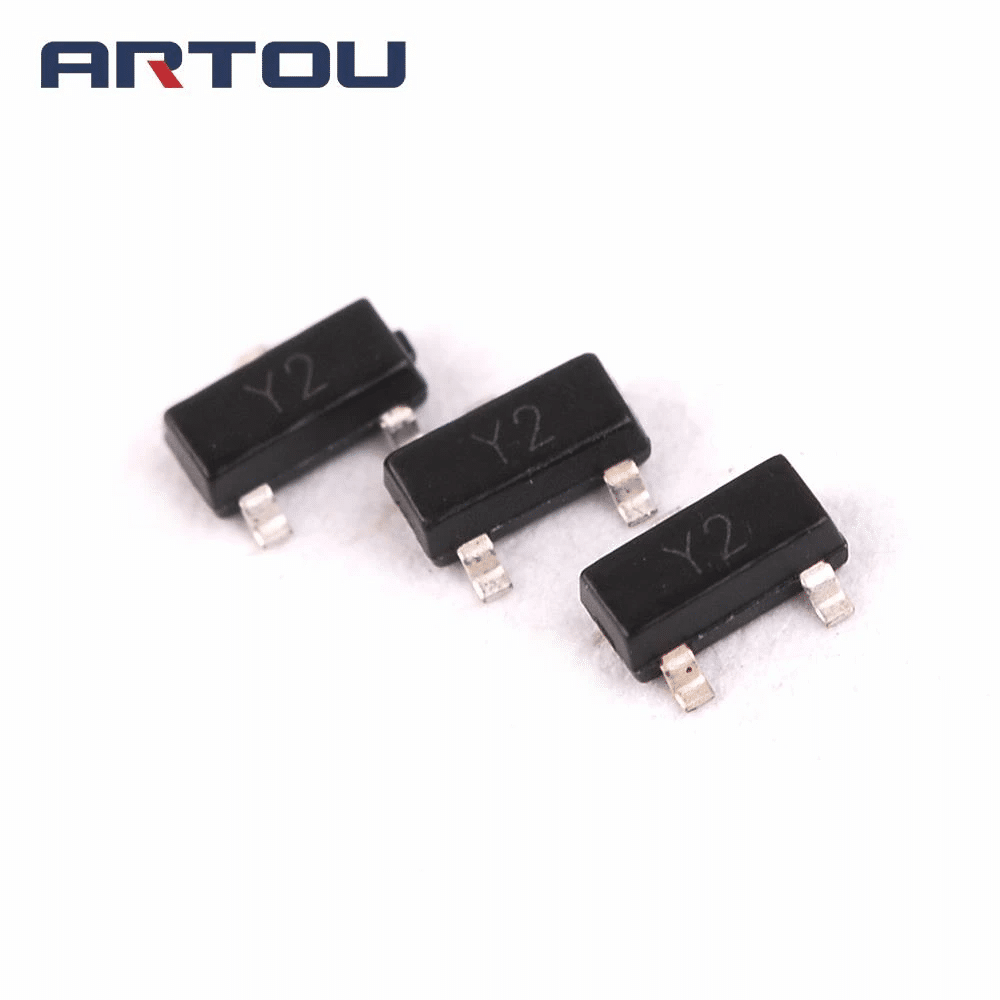

الصورة الرئيسية لترانزستور Y2 – عبوة SOT-23

مخطط العبوة وترتيب الأطراف SOT-23

تطبيق نموذجي: مفتاح إلكتروني High-side

📊 المواصفات الفنية الكاملة لترانزستور Y2 (SS8550, SOT-23)

⚙️ مواصفات إضافية دقيقة وتصنيف hFE

🔌 دليل توزيع الأطراف (Pinout) والترميز لترانزستور Y2 (SOT-23)

🔧 دوائر التطبيق العملية لترانزستور Y2 (مفتاح عالي-side لمحركات صغيرة)

    VCC (+12V)
      │
    [Load] (محرك DC، شريط LED، مرحل)
      │
      └───[Collector]
             (PNP Y2)
      ┌───[Base] ── Rb(220Ω) ── Control Signal (0/5V)
      │    [Emitter] ── VCC
     GND


               VCC (12V)
                │
                Rc (10Ω 2W)
                │
    Vin ── Cb ── [Base] ─┬─ Rb1/Rb2 Biasing
                │
               [Emitter] ── Re (1Ω) ── GND
                │
                Cc ── Vout (speaker)


توصية خبير (من تجربتنا في الورش المصرية): أكثر استخدام لـ Y2 هو في دوائر التحكم بالريسيفر (تشغيل المرحلات، إضاءة الشاشة)، وفي دوائر حماية الانعكاس القطبي للأحمال حتى 1A، وفي دوائر تشغيل المحركات الصغيرة. ننصح دوماً بإضافة مقاومة قاعدة (220Ω إلى 470Ω) لحماية الترانزستور من التيار الزائد. في دوائر التبديل التي تعمل بتردد عالٍ، أضف مقاومة 10kΩ بين القاعدة والباعث لضمان الإغلاق السريع. نظراً لقدرة التبديد المحدودة (0.3W)، لا تستخدم Y2 بتيار مستمر يتجاوز 0.6A (لأن الفقد سيكون ≈0.3W عند VCEsat=0.5V).

🛡️ آليات الحماية والتشخيص الخاصة بترانزستور Y2

• لا حماية ذاتية: مثل معظم الترانزستورات المنفصلة، لا يحتوي على حماية داخلية. الحماية تكون عبر تصميم الدائرة (مقاومات تحد من التيار، صمامات ثنائية للحماية من الحث). التشخيص: باستخدام الأومتر في وضع قياس الترانزستور (أو Diode Test). بالنسبة لترانزستور PNP: يجب أن يقرأ الباعث-قاعدة (E-B) انخفاض جهد بين 0.6 و 0.7V، وكذلك المجمع-قاعدة (C-B) بين 0.6 و 0.7V. بين الباعث والمجمع (E-C) يجب أن تكون OL في كلا الاتجاهين. إذا كان هناك قصر أو فتح، فالترانزستور تالف.
• انهيار الجهد (Breakdown): إذا تجاوز الجهد بين المجمع والباعث 25V أو بين القاعدة والباعث 5V، قد ينهار الترانزستور بشكل دائم. كيف تعرف؟ قصر بين المجمع والباعث أو تيار تسرب عالي. الحل: التأكد من أن الفولتية في الدائرة ضمن الحدود.
• الحماية من التيار الزائد والحرارة: يجب ألا يتجاوز تيار المجمع 1.5A نبضياً، ويفضل أقل من 0.7A للاستخدام المستمر بسبب قدرة التبديد 0.3W. التشخيص: إذا كان الترانزستور ساخناً جداً عند تيار 0.5A، فقد يكون تالفاً جزئياً أو هناك مشكلة في مقاومة الحمل. الحل: استبداله وتقليل تيار الحمل أو زيادة مقاومة التحميل. يمكن إضافة مشتت حراري صغير (مثل قطعة ألومنيوم) لزيادة التبريد.

📺 قائمة بالأجهزة الشائعة التي تعتمد على Y2 في مصر

⚠️ الأعطال الشائعة لترانزستور Y2 وحلولها الميدانية (خبرة ورش صيانة مصرية)

🔄 مقارنة احترافية: Y2 (SS8550) مقابل أبرز البدائل في السوق المصري

خلاصة الخبراء: Y2 (SS8550) هو الخيار الأمثل للتطبيقات التي تحتاج تيار يصل إلى 1.5A وجهد يصل إلى 25V مع مساحة صغيرة (SOT-23). إذا كنت بحاجة إلى تيار أقل (200mA)، استخدم 2A. للتيار المتوسط (500mA) في عبوة TO-92، استخدم S8550. للتطبيقات التي تحتاج زوجاً مكملاً NPN، استخدم 1AM. اكتشف المزيد في قسم الترانزستورات الرئيسي.

📖 قاموس المصطلحات التقنية (Glossary) لفهم أعمق لترانزستور Y2

• PNP Bipolar Junction Transistor (BJT): نوع من الترانزستورات حيث المنطقة الوسطى (القاعدة) من النوع N والمنطقتان الخارجيتان (الباعث والمجمع) من النوع P. يتدفق التيار من الباعث إلى المجمع (عكس NPN).
• hFE (Beta – كسب التيار): نسبة تيار المجمع (IC) إلى تيار القاعدة (IB) في منطقة التضخيم الخطية. قيمة عالية تعني قدرة تحكم أكبر بتيار قاعدة صغير.
• VCEsat (جهد تشبع المجمع-الباعث): انخفاض الجهد بين المجمع والباعث عندما يكون الترانزستور في حالة التوصيل الكامل. كلما كان أقل، خسرت طاقة أقل.
• SOT-23: عبوة ترانزستور صغيرة جداً للتركيب السطحي، تستخدم للتيارات التي تصل إلى 1.5A في بعض الأنواع.
• Epitaxial Planar (إبيتاكسيال بلانار): تقنية تصنيع متقدمة تنتج ترانزستورات ذات ضوضاء منخفضة وأداء عالي.
• fT (تردد الانتقال): التردد الذي يصبح عنده كسب التيار (hFE) مساوياً للواحد. لـ Y2 هو 100MHz، مناسب للترددات المتوسطة.
• High-Side Switch (مفتاح عالي الجانب): تكوين ترانزستور PNP حيث يكون الباعث متصلاً بمصدر الطاقة الموجب، والمجمع بالحمل، والقاعدة متصلة بإشارة التحكم. عند تطبيق جهد منخفض على القاعدة، يتوصّل الترانزستور ويوصل التيار للحمل.

💡 نصائح الخبراء – من تجربتنا في ورش صيانة الإلكترونيات بمصر (أكثر من 12 عاماً)

• ✅ نصيحة 1 (التبديد الحراري): قدرة تبديد Y2 هي 0.3W فقط. هذا يعني أنه عند تيار 1A، الفقد الحراري = VCEsat * IC ≈ 0.5V * 1A = 0.5W، وهو أكبر من الحد الأقصى. استخدم Y2 بتيار مستمر لا يتجاوز 0.6A لضمان عمر طويل. للتيارات الأعلى، استخدم S8550 (TO-92) أو BD140.
• ⭐ نصيحة 2 (لحام SOT-23): استخدم مكواة رفيعة 350°C مع رأس صغير. ضع الفلوكس أولاً، ثم لحام أحد الأطراف لتثبيته، ثم الآخرين. مدة اللحام لا تتجاوز 3 ثوانٍ لكل طرف لتجنب الحرارة الزائدة التي قد تضعف التصاق الرقاقة.
• ⚡ نصيحة 3 (حساب مقاومة القاعدة): لضمان تشغيل الترانزستور كمفتاح في منطقة التشبع، استخدم IB = IC / 10 (حتى IC=1A). مثلاً، لـ IC=800mA، IB=80mA. احسب Rb = (Vcontrol – VBE) / IB. إذا Vcontrol=5V، VBE≈0.7V، فإن Rb = (4.3V)/(0.08A) = 53Ω. قيمة 47Ω (أقرب قيمة قياسية) مناسبة. لا تزيد المقاومة عن 100Ω لتجنب نقص تيار القاعدة.
• 🔌 نصيحة 4 (حماية الأحمال الحثية): إذا كنت تقوم بتشغيل مرحل أو محرك صغير، ضع صمام ثنائي (مثل 1N4148 أو 1N4007) على التوازي مع الحمل (الكاثود متصل بـ VCC، الأنود بالمجمع). هذا يحمي الترانزستور من التوتر العكسي العالي عند إيقاف التيار.
• 📌 نصيحة 5 (اختبار سريع خارج الدائرة): باستخدام الملتيميتر في وضع Diode Test: بين E(+) و B(-): يجب أن يقرأ 0.6-0.7V. بين C(+) و B(-): 0.6-0.7V. بين E و C في كلا الاتجاهين: OL (مقاومة عالية).
• 🇪🇬 نصيحة 6 (الظروف المصرية): بسبب ارتفاع درجات الحرارة في الصيف، نوصي بتشغيل Y2 بأقل من 60% من أقصى تيار (أي أقل من 0.5A) لضمان عمر طويل. إذا كنت بحاجة إلى 1A، استخدم ترانزستوراً أكبر حجماً (TO-126 أو TO-220).

⭐ مراجعات وتقييمات حقيقية من عملائنا – فنيين ومهندسين وهواة

🔍 أسئلة يبحث عنها الناس (People Also Ask) حول ترانزستور Y2

❓ الأسئلة الشائعة (FAQ) – إجابات شاملة ومفصلة عن ترانزستور Y2
