2A (MMBT3906) – الدليل التقني الشامل لترانزستور PNP العام 40V 100mA الرائع

الكلمة المفتاحية: 2A – من خبرتنا التي تمتد لأكثر من 15 عاماً في صيانة وإصلاح الأجهزة الإلكترونية، بدءاً من دوائر التحكم في أجهزة الريسيفر ووصولاً إلى وحدات التغذية والإضاءة في مصر، نقدم لك هذا الدليل المتكامل لترانزستور 2A (المعروف أيضاً باسم MMBT3906). هذا المكون هو ترانزستور PNP من النوع العام (General Purpose) بتقنية Epitaxial Planar، يتميز بانخفاض جهده (40V)، تياره المنخفض (100mA)، وكسب تيار مرتفع يصل إلى 300. إنه الحل الأمثل لتطبيقات التضخيم والتبديل في الدوائر منخفضة القدرة. الجوكر للالكترونيات يستورد هذه القطعة الأصلية مباشرة ويوفرها لك بضمان الجودة والشحن السريع لجميع محافظات مصر.

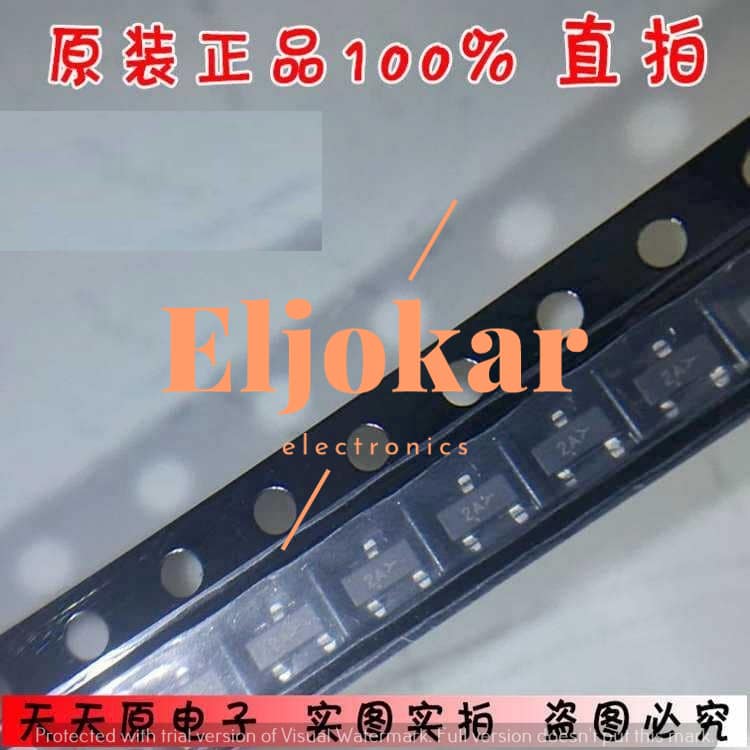

الصورة الرئيسية لترانزستور 2A – عبوة SOT-23

مخطط العبوة وترتيب الأطراف

تطبيق نموذجي: مفتاح إلكتروني

📊 المواصفات الفنية الكاملة لترانزستور 2A (MMBT3906)

⚙️ مواصفات إضافية دقيقة (منحنيات الأداء)

🔌 دليل توزيع الأطراف (Pinout) والترميز لترانزستور 2A (SOT-23)

🔧 دوائر التطبيق العملية لترانزستور 2A (مع مخططات نصية)

    VCC (+5V)
      │
      Rc (330Ω)
      │
      └───[Collector]
             (PNP 2A)
      ┌───[Base] ── Rb(1kΩ) ── Control Signal (0/5V)
      │    [Emitter] ── GND
      │
     [Load]
      │
     GND


               VCC
                │
                Rc
                │
    Vin ── Cb ── [Base] ─┬─ Rb1/Rb2 Biasing
                │
               [Emitter] ── Re ── GND
                │
                Cc ── Vout


توصية خبير (من تجربتنا في الورش المصرية): أكثر استخدام لترانزستور 2A هو في دوائر التحكم بالريسيفر (إضاءة شاشة LED، تشغيل المرحلات)، وفي دوائر حماية الانعكاس القطبي، وفي مكبرات الصوت البسيطة. ننصح دوماً بإضافة مقاومة قاعدة (1kΩ إلى 10kΩ) لحماية الترانزستور من التيار الزائد.

🛡️ آليات الحماية والتشخيص الخاصة بترانزستور 2A

• لا حماية ذاتية: مثل معظم الترانزستورات المنفصلة، لا يحتوي على حماية داخلية. الحماية تكون عبر تصميم الدائرة (مقاومات تحد من التيار، صمامات ثنائية لحماية الانعكاس). التشخيص: باستخدام الأومتر في وضع قياس الترانزستور (أو Diode Test). بالنسبة لترانزستور PNP: يجب أن يقرأ الاتجاه من الباعث إلى القاعدة (E->B) انخفاض جهد بين 0.6 و 0.7V، وكذلك من الباعث إلى المجمع (E->C) مقاومة عالية. إذا كان هناك قصر أو فتح بين أي طرفين، فالترانزستور تالف.
• انهيار الجهد (Breakdown): إذا تجاوز الجهد بين المجمع والباعث 40V أو بين القاعدة والباعث 6V، قد ينهار الترانزستور بشكل دائم. كيف تعرف؟ قصر بين المجمع والباعث أو تيار تسرب عالي. الحل: التأكد من أن الفولتية في الدائرة ضمن الحدود.
• الحماية من التيار الزائد: يجب ألا يتجاوز تيار المجمع 100mA. التشخيص: إذا كان الترانزستور ساخناً جداً عند تيار منخفض، قد يكون تالفاً جزئياً أو هناك مشكلة في محيطه. الحل: استبداله وتقليل تيار الحمل أو زيادة مقاومة التحميل.

📺 قائمة بالأجهزة الشائعة التي تعتمد على ترانزستور 2A في مصر

⚠️ الأعطال الشائعة لترانزستور 2A وحلولها الميدانية (خبرة ورش صيانة مصرية)

🔄 مقارنة احترافية: ترانزستور 2A (MMBT3906) مقابل أبرز البدائل

خلاصة الخبراء: 2A (MMBT3906) هو الخيار الأمثل للتطبيقات العامة التي تحتاج تيار يصل إلى 100mA وجهد يصل إلى 40V، وهو متوفر بكثرة في مصر. إذا كنت بحاجة إلى تيار أعلى (>100mA)، استخدم S8550. للتطبيقات التي تحتاج زوجاً مكملاً، استخدم 1AM. اكتشف المزيد في قسم الترانزستورات الرئيسي.

📖 قاموس المصطلحات التقنية (Glossary) لفهم أعمق لترانزستور 2A

• PNP Transistor: نوع من الترانزستورات ثنائية القطب حيث تكون المنطقة الوسطى (القاعدة) من النوع N والمنطقتان الخارجيتان (الباعث والمجمع) من النوع P. يتدفق التيار من الباعث إلى المجمع عندما يكون الباعث موجباً بالنسبة للقاعدة.
• hFE (Beta – كسب التيار): نسبة تيار المجمع (IC) إلى تيار القاعدة (IB) في منطقة التضخيم الخطية. قيمة عالية تعني أنه يمكن التحكم في تيار كبير بتيار قاعدة صغير.
• VCEsat (جهد تشبع المجمع-الباعث): انخفاض الجهد بين المجمع والباعث عندما يكون الترانزستور في حالة التوصيل الكامل (منطقة التشبع). كلما كان أقل، كانت خسائر الطاقة أقل.
• fT (تردد الانتقال): التردد الذي يصبح عنده كسب التيار (hFE) مساوياً للواحد. يحدد أقصى تردد يمكن للترانزستور تضخيم الإشارة عنده.
• SOT-23: عبوة صغيرة الحجم للتركيب السطحي، شائعة جداً للترانزستورات والثنائيات منخفضة التيار.
• Epitaxial Planar (إبيتاكسيال بلانار): تقنية تصنيع تنتج ترانزستورات ذات ضوضاء منخفضة وأداء عالي.
• Marking Code (رمز التعريف): رمز مختصر يطبع على العبوة لتحديد المكون دون كتابة الاسم الكامل، “2A” هو رمز MMBT3906.

💡 نصائح الخبراء – من تجربتنا في ورش صيانة الإلكترونيات بمصر (أكثر من 12 عاماً)

• ✅ نصيحة 1 (كشف التقليد): هناك نسخ مقلدة من “2A” ذات كسب تيار منخفض (hFE أقل من 50) وزمن تحويل بطيء. للتأكد، قم بقياس hFE بجهاز اختبار الترانزستورات. الشراء من الجوكر يضمن القطعة الأصلية.
• ⭐ نصيحة 2 (لحام SOT-23): استخدم مكواة رفيعة 350°C مع رأس صغير. ضع الفلوكس أولاً، ثم لحام أحد الأطراف لتثبيته، ثم الآخرين. مدة اللحام لا تتجاوز 3 ثوانٍ لكل طرف لتجنب الحرارة الزائدة.
• ⚡ نصيحة 3 (مقاومة القاعدة): عند استخدام الترانزستور كمفتاح، احسب قيمة مقاومة القاعدة (Rb) بحيث يمر تيار قاعدة (IB) كافٍ لتشغيل الترانزستور في التشبع (عادة IC/10). الصيغة: Rb = (Vcontrol – VBE) / (IC / 10). على سبيل المثال، لـ IC=50mA، Vcontrol=5V، VBE=0.7V، Rb ≈ (4.3V)/(5mA) ≈ 860Ω. قيمة 1kΩ جيدة للأغراض العامة.
• 🔌 نصيحة 4 (دوائر تبديل الحمل): في دوائر الـ 5V، إذا أردت تشغيل LED بقدرة 20mA، يمكن استخدام الترانزستور كـ “مفتاح عالي-side” (PNP مع باعث متصل بـ VCC). لكن احذر، قاعدة PNP تحتاج إلى إشارة منخفضة (0V) لتشغيلها. إذا كان المتحكم يخرج 5V للإيقاف و 0V للتشغيل، هذا مناسب.
• 📌 نصيحة 5 (اختبار سريع): باستخدام الملتيميتر في وضع Diode Test: بين الباعث (E) والقاعدة (B): يجب أن يقرأ 0.6-0.7V (وصلة forward-biased). بين المجمع (C) والقاعدة (B): يجب أن يقرأ 0.6-0.7V (أيضاً forward). بين المجمع والباعث في كلا الاتجاهين، يجب أن تكون OL (مقاومة عالية). هذا الاختبار سريع وفعال.
• 🇪🇬 نصيحة 6 (الظروف المصرية): بسبب ارتفاع درجات الحرارة في الصيف، قد يقل العمر الافتراضي للترانزستور إذا كان يعمل بالقرب من حدوده القصوى. نوصي بتشغيله بأقل من 70% من أقصى تيار (أي أقل من 70mA).
