G5108 البوست كونفرتر المثالي منخفض الضوضاء – الدليل الكامل لـ 6 تطبيقات وبدائل مضمونة
G5108 هي الشريحة المحببة لدى فنيي الإلكترونيات في مصر الذين يتعاملون مع الأجهزة الدقيقة وشاشات LCD! من خبرتنا اليومية في إصلاح الشاشات المحمولة وأجهزة GPS والرسيفرات، نثق في G5108 كمحول رافع (Boost) يجمع بين كفاءة عالية تصل إلى 90% وضوضاء منخفضة جداً بفضل تصميمها الحالي. مستوردة مباشرة من الجوكر للالكترونيات، أصلية 100%، وستصلك مع توصيل لجميع محافظات مصر لتكون جاهزاً لأي مشروع صيانة.
بفضل موسفتها الداخلي 0.2Ω وتيار تحويل يصل إلى 2A، تستطيع G5108 رفع جهد بطارية ليثيوم 3.7V إلى 20V لتشغيل باك لايت شاشات 7-10 بوصة أو دوائر LNB المعقدة. في هذا الدليل العميق، سنشارك معك أسرار Pinout وأفضل تكوينات التوصيل، ونحلل الأعطال الشائعة، ونقارنها مع منافسين مثل SA2RB0 وSABELA، لتكون واثقاً من اختيارك.

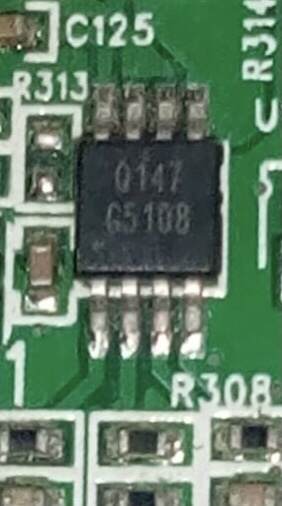

العلامات المحفورة بالليزر
عبوة MSOP-8
تغليف ESD صناعي
⚡ مواصفات G5108 الكهربائية الأساسية
🔌 الجهد والتيار
| جهد الدخل | 2.5V – 5.5V |
| جهد الخرج الأقصى | يصل إلى 20V (قابل للتعديل) |
| تيار التحويل الأقصى | 2A (محدد دورة بدورة) |
| تردد التحويل | 600kHz / 1.2MHz (قابل للتحديد) |
| الكفاءة | تصل إلى 90% |
🌡️ الحماية والأبعاد
| درجة الحرارة | -40°C إلى +85°C |
| مقاومة الموسفت | 0.2Ω (RDS(on)) |
| بدء ناعم | قابل للبرمجة خارجياً بمكثف |
| حماية OCP | دورة بدورة عند 2A |
| العبوة | MSOP-8 (مع باد حراري) |
📊 خصائص إضافية من واقع التجربة
| جهد المرجع FB | 1.24V ±2% |
| تيار الإغلاق | أقل من 1µA |
| تموج الخرج | أقل من 50mVpp (مع مكثفات Low ESR) |
| طور المراقبة الحالي | يسمح باستجابة سريعة للحمل |
📍 توزيع أطراف G5108 (MSOP-8) بالتفصيل
النقطة الدائرية على سطح الشريحة تحدد الطرف 1. الترتيب عكس عقارب الساعة. التبويب السفلي (Thermal Pad) موصول بالأرضي داخلياً لتبديد الحرارة.
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | SW | طرف التبديل، يوصل بالملف ودايود شوتكي |
| 2 | GND | أرضي القدرة، يوصل بطبقة نحاس عريضة |
| 3 | FB | التغذية العكسية، يحدد جهد الخرج بمجزئ مقاومة (Vref=1.24V) |
| 4 | EN | تفعيل الشريحة (HIGH = ON)، لا تتركه عائماً |
| 5 | COMP | تعويض الحلقة، يوصل بشبكة RC لضمان الاستقرار |
| 6 | SS | البدء الناعم، مكثف خارجي يحدد معدل زيادة التيار |
| 7 | VIN | جهد الدخل (2.5V – 5.5V)، مع مكثف 10µF قريب |
| 8 | VIN | مكرر للدخل، يربط مع الطرف 7 لتقليل التحريض |
⚠️ انتبه: طرف COMP حساس جداً. استخدم قيم المكثف والمقاومة (22nF + 15kΩ كمثال) تماماً كما في الداتا شيت لتفادي التذبذب.
🛠️ تكوينات التوصيل العملية
1. مولد 18V لتغذية باك لايت LCD
أشهر تطبيق لـ G5108 في شاشات 10 بوصة. يرفع 5V إلى 18V – 20V لسلسلة LED.
VIN(5V) -> 10µF -> VIN(7,8)
SW(1) -> Inductor 10µH -> Diode SS34 -> + Cap 22µF/25V -> VOUT
FB(3) -> R1(150k) to VOUT, R2(10k) to GND -> 1.24*(1+150/10)=19.9V
EN(4) -> HIGH (3.3V or VIN)
SS(6) -> 100nF to GND
COMP(5) -> 22nF + 15kΩ to GND
GND(2), Exposed Pad -> Ground Plane
2. شاحن طاقة محمول 5V من بطارية ليثيوم
باستخدام G5108، يمكن رفع 3.7V إلى 5V/1A بدقة لشحن الهواتف. يتميز بانخفاض الضوضاء مما لا يؤثر على دوائر اللمس.
3. رافع جهد LNB 12V إلى 18V
في رسيفرات الستلايت، G5108 قادرة على توليد 18V من 12V بثبات ممتاز. تحتاج فقط إلى ملف 15µH ودايود سريع.
💡 متى تستخدم G5108؟ عندما تحتاج إلى رفع جهد منخفض (<5.5V) إلى جهد أعلى حتى 20V مع ضوضاء منخفضة جداً، وتحديد تيار موثوق، خاصة في شاشات LCD والأجهزة الطبية المحمولة.
🛡️ أنظمة الحماية في G5108
| الحماية | علامة التفعيل | الإصلاح |
|---|---|---|
| OCP (2A دورة بدورة) | الجهد لا يرتفع تحت حمل زائد | خفف الحمل أو تحقق من عدم وجود قصر |
| الحماية الحرارية | الشريحة تطفئ فجأة ثم تعود بعد التبريد | لحم التبويب السفلي جيداً، زد مساحة النحاس |
| UVLO | لا تعمل إذا قل الدخل عن 2.3V تقريباً | ارفع جهد البطارية |
| Soft-Start | تيار الإقلاع محدود ومتدرج | تأكد من قيمة مكثف SS (أكبر = أبطأ) |
📺 أبرز الأجهزة التي تستخدم G5108
| الجهاز | الموديلات | الدور |
|---|---|---|
| شاشات LCD 7-10 بوصة | باناسونيك، LG، سامسونج | توليد جهد الباك لايت |
| رسيفرات ستلايت | ستارسات 9990، سترونج 4920 | دائرة رفع LNB 18V |
| أجهزة GPS | جarmin، TomTom | رفع 3.7V إلى 5V للتشغيل |
| أجهزة طبية محمولة | مقاييس الضغط | مصدر جهد منخفض الضوضاء |
في مصر، تعتبر G5108 العمود الفقري لصيانة شاشات LCD الصغيرة والأجهزة العاملة بالبطارية.
🔧 أشهر أعطال G5108 وعلاجها
| العرض | السبب | التشخيص | الحل |
|---|---|---|---|
| لا يوجد جهد خرج | EN غير موصل أو مقاومة FB مفتوحة | تأكد من EN >1.2V، وفحص مجزئ FB | أوصل EN إلى VIN عبر 10K، تأكد من قيم المقاومات |
| تموج عالي وارتفاع حرارة | مكثف COMP خاطئ أو مفقود | قياس التموج > 200mV | ركب شبكة التعويض 22nF+15kΩ |
| صوت صفير عالي | عدم استقرار الحلقة أو تشبع الملف | يظهر خاصة مع الحمل الخفيف | غير الملف بآخر 10µH محمي، وتحقق من COMP |
| الخرج أعلى أو أقل من المطلوب | قيم مقاومة FB غير دقيقة | قس VOUT وحسب الفرق | أعد حساب R1/R2: Vout=1.24*(1+R1/R2) |
| تحترق الشريحة فور اللحام | قنطرة قصدير بين SW وGND | فحص تحت المكبر | أزل القنطرة، وتأكد من نظافة البوردة |
🔄 مقارنة G5108 مع البدائل
| الشريحة | تيار التبديل | جهد الدخل | التردد | ملاحظات | توصيتنا |
|---|---|---|---|---|---|
| G5108 | 2A | 2.5–5.5V | 600k/1.2M | Soft-Start خارجي | الأفضل لمشاريع LCD الدقيقة |
| SA2RB0 | 1.4A | 2.7–16V | 1MHz | بدون Soft-Start | بديل بسيط، SA2RB0 |
| SABELA | 1.2A | 2.5–15V | 1.2MHz | أداء اقتصادي | للاستخدام الخفيف، SABELA |
| S42B | 1A | 2.5–6V | 600kHz | حماية حرارية | أرخص خيار، S42B |
✅ الخلاصة: إذا كان مشروعك يحتاج تياراً يصل إلى 2A مع إمكانية برمجة البداية الناعمة، وتريد ضوضاء شبه معدومة على الخرج، فلا بديل عن G5108. لكل تطبيقات LCD والطبية، هي الرهان الآمن.
📚 مصطلحات أساسية مع G5108
Current Mode Control
طريقة تحكم تستخدم تيار الملف لتعديل عرض النبضة، تمنح استجابة أسرع واستقراراً أفضل.
Soft-Start
تحديد تدريجي لتيار الإقلاع لحماية المكونات من الطفرات.
FB (Feedback)
طرف التغذية العكسية الذي يقرأ جهد الخرج ويقارنه بالمرجع الداخلي 1.24V لضبط الثبات.
High-Side MOSFET
الترانزستور الداخلي الذي يوصل بين الدخل والملف. في G5108 مقاومته 0.2Ω فقط.
📄 داتا شيت G5108 الرسمي والمصادر
للمواصفات الكاملة ومنحنيات الأداء، حمّل الداتا شيت من GMT:
🧠 من تجربتنا في الورشة – 7 نصائح لـ G5108
- 🔹 ابدأ بتردد 1.2MHz: للحصول على ملف أصغر ومكثف خرج سيراميك 10µF فقط، يمكنك اختيار 1.2MHz عبر وصلة FREQ (إن وجدت في نسختك).
- 🔹 لا تهمل COMP: تعويض الحلقة هو روح G5108. أي خطأ في قيم RC ينتج تذبذب أو تموج.
- 🔹 استخدم ملفات مغلفة: لحماية الدوائر المجاورة من EMI، خاصة في الأجهزة الطبية.
- 🔹 القاعدة الذهبية للـ PCB: ضع مكثف الدخل 10µF على مسافة أقل من 5mm من طرفي VIN وGND.
- 🔹 اختبر بدون حمل أولاً: شغل الدائرة بحمل 1kΩ للتأكد من ثبات الجهد قبل توصيل LEDs الفعلية.
- 🔹 لحام التبويب السفلي: سخن الباد السفلي جيداً وأضف قصديراً كافياً، فهو مسار الحرارة الوحيد.
- 🔹 راقب تيار الدخل: إذا كان تيار الدخل مرتفعاً بدون حمل، فغالباً يوجد شورت في SW أو دايود تالف.
✅ لماذا تشتري G5108 من الجوكر للالكترونيات؟
🎯 أصلي 100%
مصدرها GMT، عبوات ESD، علامات ليزرية واضحة، واختبار مسبق.
🛡️ ضمان 14 يوم
استبدال فوري إذا ثبت عيب مصنعي، ودعم فني مستمر.
🚚 توصيل لكل مصر
من القاهرة إلى أسوان، شحن 24-48 ساعة مع تغليف احترافي لضمان سلامة القطع.
⭐ تقييمات فنيين مصريين لـ G5108
أشرف عبد المنعم
“من أفضل القطع اللي جربتها، باردة وبتطلع فولت ثابت للباك لايت.”
محمود بسيوني
“التوصيل كان سريع للغربية، وشغالة دلوقتي في شاشة سامسونج 10 بوصه.”
طارق رجب
“بستخدمها في ورشتي للشاشات والباكت ليت، كلها شغالة مية مية.”
عمرو سامي
“محتاج دقة في تعويض الحلقة، بس النتيجة ممتازة وتستحق التعب.”
هادي فهمي
“مثالية لرفع LNB من 12 لـ 18، الريسيفر اشتغل بدون أي مشاكل.”
🔍 أسئلة متكررة حول G5108
❓ 20 سؤال وجواب حول G5108
1.2MHz (يمكن تغييره).
لا، الحد الأدنى 2.5V.
أعلى من 1.2V.
نعم، عبر سحب EN للأرضي.
في بعض الإصدارات، عبر طرف FREQ أو ثابت.
5.5V.
نعم، SS34 أو أفضل.
برمجة زمن البدء الناعم.
نعم، إيقاف عند 160°C.
نعم، إذا كان التيار أقل من 300mA.
MSOP-8 و TDFN3X3-8.
نعم، حصرياً في الجوكر للالكترونيات.
🚚 شحن G5108 لكل محافظات مصر
يتم تجهيز طلب G5108 خلال يوم عمل، وتصلك إلى أي محافظة مصرية خلال 24-48 ساعة. تغليف احترافي مضاد للكهرباء الساكنة. توصيل لجميع محافظات مصر دون استثناء.
