S42B محول البوست الاقتصادي 1.8A المثالي للشاشات والمشاريع – الدليل الكامل لـ 7 تطبيقات وبدائل موثوقة
S42B هي الشريحة الصغيرة التي تمنحك قوة رفع الجهد دون أن تثقل ميزانيتك! من خبرتنا في الجوكر للالكترونيات، نثق بقدرة S42B على تحويل 3.7V من بطارية ليثيوم إلى 12V أو حتى 24V بتيار 1.8A. إنها قطعة أصلية 100%، مستوردة مباشرة، ومتاحة الآن مع توصيل لجميع محافظات مصر.
سواء كنت فني إصلاح شاشات أو هاوي إلكترونيات، ستجد في هذا الدليل كل ما تحتاج إليه: من Pinout الدقيق، إلى أسرار تشغيلها بكفاءة، ومقارنتها مع أقوى القطع مثل G5108 وSA2RB0. تابع معنا لتكتشف لماذا S42B هي الخيار الذكي لكل مشاريعك.

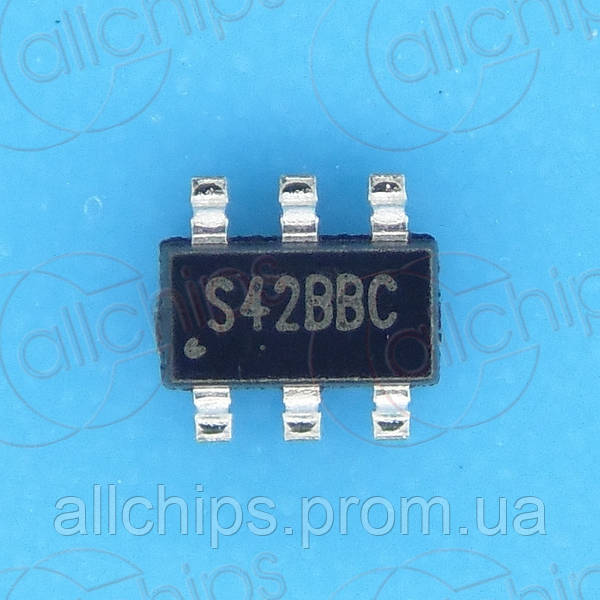

العلامات الأصلية
عبوة SOT-23-6
تغليف ESD صناعي
⚡ مواصفات S42B الكهربائية الأساسية
🔌 الجهد والتيار
| جهد الدخل | 2.7V – 5.5V |
| جهد الخرج الأقصى | 24V (قابل للتعديل) |
| تيار التحويل | 1.8A (محمي دورة بدورة) |
| تردد التحويل | 600kHz |
| كفاءة | حتى 88% |
🌡️ الحماية والأبعاد
| درجة حرارة التشغيل | -20°C إلى +85°C |
| حماية OCP | 1.8A دورة بدورة |
| Soft-Start | داخلي 1.5ms |
| العبوة | SOT-23-6 |
| مقاومة الموسفت | 0.25Ω RDS(on) |
📍 دليل أطراف S42B (SOT-23-6)
النقطة أعلى الشريحة تحدد الطرف 1. الترتيب عكس عقارب الساعة.
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | SW | طرف التبديل، يوصل بالملف ودايود شوتكي |
| 2 | GND | الأرضي |
| 3 | FB | التغذية العكسية، يحدد جهد الخرج بمجزئ مقاومة (Vref=1.24V) |
| 4 | EN | تفعيل (HIGH = ON)، لا تتركه عائم |
| 5 | VIN | دخل الجهد (2.7–5.5V)، مع مكثف 10µF قريب |
| 6 | BST | مكثف Bootstrap 0.1µF إلى SW |
⚠️ تذكير: مكثف BST (0.1µF) ضروري لعمل الموسفت العلوي. بدونه، لن يكون هناك خرج.

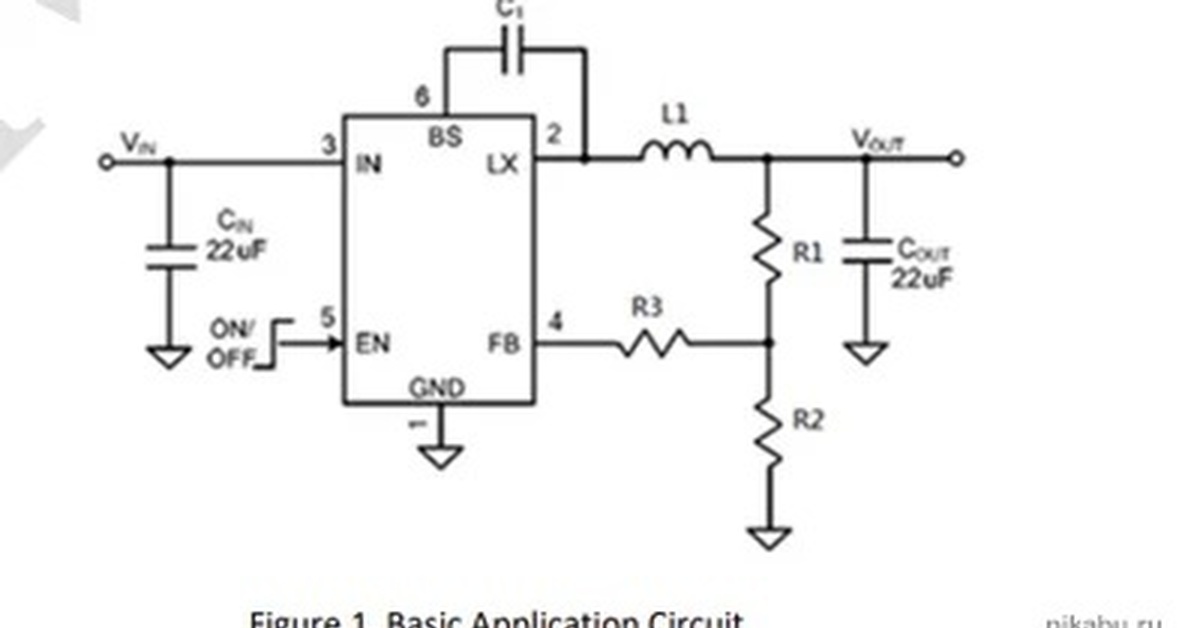

🛠️ تكوينات التوصيل العملية لـ S42B
1. رفع 5V إلى 12V/1A
التطبيق الأكثر طلباً: تحويل USB إلى 12V لتغذية دوائر الكاميرات أو الـ LED.
VIN(5V) -> 10µF -> VIN(5) SW(1) -> L1 6.8µH -> Diode SS34 -> + Cap 22µF -> VOUT (12V) FB(3) -> R1(100k) to VOUT, R2(10k) to GND -> Vout=1.24*(1+100/10)=13.64V (تقريباً) EN(4) -> HIGH BST(6) -> 0.1µF to SW GND(2) -> Ground
2. تشغيل شاشة LCD بجهد 18V
استخدام S42B لرفع 5V إلى 18V/100mA لتغذية باك لايت 3×13 LED.
3. شاحن طوارئ من بطارية ليثيوم 3.7V إلى 5V/1.5A
بفضل كفاءة S42B، يمكن بناء بنك طاقة بسيط وخفيف.
🛡️ أنظمة الحماية في S42B
| الحماية | السلوك | الإجراء |
|---|---|---|
| OCP | تحديد تيار عند 1.8A، الجهد يهبط | خفف الحمل أو افحص شورت |
| OTP | إيقاف عند 160°C، عودة بعد التبريد | حسن التبريد، تأكد من لحام GND |
| UVLO | لا تعمل تحت 2.3V | اشحن البطارية |
| Soft-Start | جهد الخرج يتدرج | طبيعي، يحمي المكثفات |
📺 الأجهزة التي تستخدم S42B في مصر
| الجهاز | أمثلة | دور S42B |
|---|---|---|
| شاشات LCD | 7-10 بوصة | مصدر جهد باك لايت |
| رسيفرات ستلايت | دوائر LNB مساعدة | رفع جهد إضافي |
| أجهزة GPS | جarmin | رفع البطارية إلى 5V |
| باور بانك | بنوك طاقة | محول رافع |
🔧 أعطال S42B الشهيرة وعلاجها
| العرض | السبب | التشخيص | الحل |
|---|---|---|---|
| لا يوجد خرج | EN منخفض أو مكثف BST مفقود | قياس جهد EN، فحص BST | أوصل EN إلى VIN عبر 10k، تأكد من BST |
| تموج كبير | مكثف خرج تالف | تموج > 200mV | استبدل مكثف الخرج بـ 22µF X7R |
| ارتفاع حرارة | حمل زائد أو قصر | تيار دخل عالي بدون حمل | افصل الحمل واختبر الدائرة |
| صوت صفير | ملف غير مناسب | صوت بتردد 600kHz | استخدم ملف 6.8µH مغلق |
| جهد خرج غير صحيح | مقاومات FB خاطئة | قياس Vout وحساب | تأكد من R1,R2 وفق القانون Vout=1.24*(1+R1/R2) |
🔄 مقارنة S42B مع البدائل
| الشريحة | تيار التبديل | التردد | سعر | توصيتنا |
|---|---|---|---|---|
| S42B | 1.8A | 600kHz | أرخص | الأفضل للتكلفة |
| SA2RB0 | 2A | 1.2MHz | متوسط | SA2RB0 |
| G5108 | 2A | 1.2MHz | أعلى | G5108 |
| SABELA | LNB 500mA | 1MHz | أعلى | SABELA |
✅ الخلاصة: اختر S42B إذا كانت ميزانيتك محدودة وتحتاج إلى تيار يصل إلى 1.8A مع أداء معقول. للتردد العالي والكفاءة الأفضل، توجه إلى SA2RB0.
📚 مصطلحات مع S42B
Bootstrap
دائرة ترفع جهد بوابة الموسفت العلوي لتشغيله، تعتمد على مكثف 0.1µF بين BST وSW.
Feedback (FB)
طرف يقارن جهد الخرج مع المرجع الداخلي 1.24V لضبط الاستقرار.
OCP
حماية التيار الزائد تمنع تلف الموسفت عند تجاوز 1.8A.
Soft-Start
بدء ناعم يحد من تيار الاندفاع لحماية المكثفات والمسارات.
📄 داتا شيت S42B والمصادر الموثوقة
للحصول على التفاصيل الكاملة، راجع صفحة الداتا شيت الرسمية:
🧠 من تجربتنا في الورشة – 7 نصائح ذهبية لـ S42B
- 🔹 مكثف الدخل قريب جداً: ضع 10µF على بعد لا يتجاوز 5mm من VIN/GND.
- 🔹 الملف 6.8µH تيار 2.5A: استخدم ملفاً محمياً لتجنب صوت الصفير.
- 🔹 لا تشغل بدون مكثف BST: كثيرون ينسونه فيشتكون من عدم وجود خرج.
- 🔹 احسب المقاومات بدقة 1%: خطأ 5% قد يعطيك 20V بدل 18V.
- 🔹 أضف حمل وهمي 10k: عند التشغيل بدون حمل، قد يتذبذب الجهد.
- 🔹 فحص EN دايماً: تأكد من وصول 1.2V على الأقل للطرف الرابع.
- 🔹 نظف البوردة تماماً: بقايا الروزين تعزل الباد وتسبب حرارة.
✅ لماذا تشتري S42B من الجوكر للالكترونيات؟
🎯 أصلية ومختبرة
جميع شرائحنا فحصناها قبل الشحن، أصلية 100%.
🛡️ ضمان 14 يوم
استبدال فوري ضد عيوب التصنيع.
🚚 توصيل لكل مصر
نصل لأي محافظة خلال 24-48 ساعة.
🔗 قطع تحتاجها بجانب S42B
🔍 أسئلة يبحث عنها الناس حول S42B
تفضل بزيارة صفحة المنتج لمعرفة السعر المحدث.
التردد أقل (600kHz) مما يتطلب ملفاً أكبر قليلاً، لكن الأداء العام مشابه.
مع دخل 5V، يمكن سحب حوالي 500mA على 12V، أو 250mA على 24V.
العلامات بالليزر، ونظام الحماية دورة بدورة يعمل بشكل صحيح.
لتغذية LNB تحتاج دوائر متكاملة مثل SABELA، ولكن يمكنها تشغيل مراوح أو دوائر إضافية.
❓ 20 سؤال وجواب عن S42B
س1: كم تردد S42B؟
600kHz.
س2: جهد FB المرجعي؟
1.24V.
س3: كم تيار التبديل الأقصى؟
1.8A.
س4: هل تحتاج مكثف BST؟
نعم، 0.1µF.
س5: ما جهد الدخل الأدنى؟
2.7V.
س6: هل تحمي نفسها من الحرارة؟
نعم، OTP.
س7: كيف أضبط جهد الخرج؟
بمجزيء المقاومات على FB.
س8: هل يمكن استخدامها بجهد 12V دخل؟
لا، أقصى دخل 5.5V.
س9: ما العبوة؟
SOT-23-6.
س10: كم تكلفة الشحن؟
45 جنيه لأي مكان في مصر.
