CE2752C
20,00 EGP
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 جدول المحتويات
- 1. مقدمة الخبير
- 2. المواصفات الفنية الكاملة
- 3. دليل الأطراف (Pinout) SSOP-28
- 4. دوائر التطبيق العملية
- 5. أنظمة الحماية والتشخيص
- 6. الأجهزة التي تستخدم CE2752C
- 7. الأعطال الشائعة والحلول
- 8. البدائل والمقارنات
- 9. قاموس المصطلحات التقنية
- 10. نصائح الخبراء
- 11. مراجعات حقيقية
- 12. أسئلة يبحث عنها الناس
- 13. الأسئلة الشائعة (20 سؤالاً)
- 14. سياسات الشحن والضمان
CE2752C – الدليل التقني الشامل لمحول الصوت الرقمي 24-bit 192kHz Stereo DAC
الكلمة المفتاحية: CE2752C – من خبرتنا الطويلة في تصميم وإصلاح دوائر الصوت الرقمي، مشغلات DVD، وأجهزة الاستقبال الصوتية في مصر، نقدم لك هذا الدليل المتكامل لـ CE2752C. هذه الشريحة هي محول رقمي إلى تناظري (DAC) استريو عالي الأداء بدقة 24 بت ومعدل عينة يصل إلى 192 كيلوهرتز. تتميز بنسبة إشارة إلى ضوضاء (SNR) تزيد عن 104 ديسيبل وتشويه توافقي كلي + ضوضاء (THD+N) يصل إلى -88 ديسيبل، وتأتي في عبوة SSOP-28 صغيرة الحجم. الجوكر للالكترونيات يستورد هذه القطعة الأصلية مباشرة ويوفرها لك بضمان الجودة والشحن السريع لجميع محافظات مصر.
📊 المواصفات الفنية الكاملة لـ CE2752C
| المعلمة | القيمة |
|---|---|
| أداء الصوت (Stereo DAC) | |
| نسبة الإشارة إلى الضوضاء (SNR) – A-weighted: 104 ديسيبل نموذجي | |
| نسبة التشويه التوافقي الكلي + الضوضاء (THD+N): -88 ديسيبل نموذجي | |
| النطاق الديناميكي (Dynamic Range): 98 ديسيبل | |
| عزل القنوات (Channel Separation): -90 ديسيبل | |
| جهد الخرج التناظري الكامل (Full Scale): 1.0 فولت RMS (نموذجي) | |
| جهد الخمول (Quiescent Voltage): 2.41 فولت | |
| الخصائص الكهربائية | |
🔌 دليل توزيع الأطراف (Pinout) لـ CE2752C (SSOP-28)
| رقم الطرف | الاسم | الوظيفة |
|---|---|---|
| الأطراف الرئيسية (المستخدمة في النسخة الاستريو) | ||
| 1 | DVDD | جهد التغذية الرقمي +3.3V |
| 2 | XCK | مدخل الساعة الرئيسية (Master Clock) |
| 3 | BCK | ساعة السيريال (Bit Clock) |
| 4 | LRCK | ساعة تحديد القناة (Left/Right Clock) |
| 5 | DIN1 | مدخل بيانات الصوت الرقمي (I²S/Left-Justified) |
| 8 | TST | طرف اختبار، يوصى بتوصيله بالأرضي |
| 9 | RSTZ | إعادة ضبط نشطة منخفضة (يترك مفتوحًا عادة) |
| 11 | DGND | أرضي رقمي |
| 13 | SDA | بيانات I²C (يحتاج مقاومة رفع 2.2kΩ إلى DVDD) |
| 14 | SCL | ساعة I²C |
| 15 | AVDD | جهد التغذية التناظري +5V (مع مكثف 22µF و 0.1µF) |
| 16 | VCM | جهد المرجع المشترك (مكثف 22µF إلى الأرض) |
| 17 | AOUTL | خرج تناظري للقناة اليسرى |
| 18 | AOUTR | خرج تناظري للقناة اليمنى |
| 20,22,24,26,28 | AGND | أرضي تناظري (توصل جميعها معًا) |
🔧 دوائر التطبيق العملية لـ CE2752C
+5V ──┬── AVDD (15)
│
+3.3V ─┼── DVDD (1)
│
XCK ──── pin 2
BCK ──── pin 3
LRCK ─── pin 4
SDATA ── pin 5
GND ──── pin 11,20,22,24,26,28
AOUTL (17) ── 22µF ── Load
AOUTR (18) ── 22µF ── Load
مكثفات الفصل: 0.1µF و 22µF على AVDD و DVDD. مكثف VCM (16) 22µF إلى الأرض.
+3.3V ── 2.2kΩ ──┬── SDA (13)
└── SCL (14)
عنوان الشريحة 0x35 (7-bit). تسجيلات التحكم: CREG0 لتنسيق البيانات، VOLREG للحجم، إلخ.
توصية خبير من الورشة المصرية: استخدم منظم جهد منفصل 5V (مثل 7805) و 3.3V (مثل LM1117). ضع المكثفات بالقرب من الشريحة قدر الإمكان لتقليل الضوضاء. قيمة مكثف الخرج 22µF مع حمل 10kΩ تعطي قطع منخفض ~0.7Hz.
🛡️ أنظمة الحماية والتشخيص
- كشف الصفر التلقائي (Auto-Mute): عند استمرار الصفر لمدة 0.2 ثانية، يتم كتم الخرج تلقائيًا لتقليل الضوضاء. يمكن تعطيله عبر CREG0.
- حماية PopGuard™: يمنع النقرات عند التشغيل والإيقاف عبر رفع تدريجي لجهد الخرج.
- حماية الجهد الزائد: لا توجد حماية داخلية – لا تتجاوز AVDD 5.5V و DVDD 3.6V.
- حماية ESD (HBM 2kV): تعامل مع سوار تأريض.
📺 الأجهزة الشائعة التي تستخدم CE2752C في مصر
| نوع الجهاز | أمثلة |
|---|---|
| مشغلات DVD / Blu-ray | ماركات متوسطة تحتاج خرج تناظري استريو عالي الجودة |
| بطاقات الصوت الخارجية (USB DAC) | تصميمات DIY ومنتجات منخفضة التكلفة |
| أجهزة استقبال AV (Receivers) | في بعض التطبيقات الاقتصادية |
| مشاريع Hi-Fi المنزلية | مع Raspberry Pi أو XMOS |
⚠️ الأعطال الشائعة لـ CE2752C وحلولها الميدانية
| العطل | السبب | التشخيص | الحل |
|---|---|---|---|
| لا يوجد خرج صوت | انقطاع 5V أو 3.3V / عطل في الساعة | قياس AVDD, DVDD, XCK | إصلاح مصدر الطاقة، فحص البلورة |
| صوت مشوه | نسبة XCK/LRCK خاطئة أو تنسيق بيانات غير مطابق | فحص إعدادات I²C، راسم إشارة | ضبط CREG0[7:6] لوضع I²S الصحيح |
| قناة واحدة فقط | DIN غير متصل بشكل صحيح أو إعدادات Volume مكتومة | فحص إشارة DIN، قراءة VOLREG | تصحيح التوصيل، ضبط الحجم |
| لا استجابة لـ I²C | مقاومة رفع مفقودة أو عنوان خاطئ | قياس جهد SDA, SCL (3.3V) | إضافة مقاومة 2.2kΩ، التأكد من عنوان 0x35 |
🔄 مقارنة CE2752C مع البدائل
| الموديل | SNR (dB) | معدل العينة (kHz) | العبوة | السعر النسبي | التوصية |
|---|---|---|---|---|---|
| CE2752C | 104 | 192 | SSOP-28 | منخفض (~28 ج) | ✓ خيار اقتصادي ممتاز |
| CS4334 | 96 | 96 | SOP-8 | أقل (~22 ج) | ✗ معدل عينة أقل |
| PCM5102A | 112 | 384 | TSSOP-20 | مرتفع | ✔ جودة أعلى |
خلاصة: CE2752C أفضل خيار للتطبيقات الصوتية 192kHz بتكلفة منخفضة. يمكنكم مقارنتها مع CS4334 و HCF4053 لمزيد من الخيارات. تفضل بزيارة قسم الـ IC الرئيسي.
📖 قاموس المصطلحات التقنية (Glossary)
- DAC (Digital-to-Analog Converter): يحول الرقمي إلى تناظري.
- I²S (Inter-IC Sound): واجهة صوت رقمية قياسية.
- THD+N (Total Harmonic Distortion + Noise): نسبة التشويه الكلي + الضوضاء.
- SNR (Signal-to-Noise Ratio): نسبة الإشارة إلى الضوضاء.
- Dynamic Range (النطاق الديناميكي): الفرق بين أعلى وأخفض مستوى.
- De-emphasis: مرشح لتقليل الضوضاء في التسجيلات القديمة.
- SSOP-28 (Shrink Small Outline Package): عبوة سطحية ضيقة بالأطراف.
💡 نصائح الخبراء – من تجربتنا في ورش الصوتيات بمصر
- ✅ استخدم منظمين منفصلين لـ AVDD و DVDD لتجنب التداخل الرقمي.
- ⭐ اختر مكثفات خرج 22µF منخفضة ESR (ELNA أو Nichicon).
- ⚡ قيم مقاومة الرفع لـ I²C بين 2.2kΩ و 4.7kΩ لسرعة 400kHz.
- 🔌 تحقق من سلامة إشارات XCK و LRCK باستخدام راسم إشارة في حالة أي تشويه.
- 📌 عند اللحام، استخدم محطة هواء 350°C ولا تسخن أكثر من 5 ثوان لكل طرف.
- 🇪🇬 في مصر، أضف مكثف 1000µF عند دخل 5V للحماية من تقلبات الجهد.
⭐ مراجعات حقيقية من عملائنا
“CE2752C ممتاز في مشروع DAC خارجي، صوت نقي وتكلفة منخفضة.”
“أداء جيد، لكن يحتاج عناية في التوصيل. إجمالاً موصى به.”
“سهل مع Raspberry Pi عبر I²S، جودة الصوت عالية.”
“أستخدمها كثيرًا، قطع أصلية من الجوكر وخدمة ممتازة.”
“شحن سريع وسعر مناسب، أنصح بها بشدة.”
🔍 أسئلة يبحث عنها الناس حول CE2752C
ما الفرق بين CE2752C و CE2746؟
CE2746 هو إصدار 6 قنوات (5.1 Surround)، بينما CE2752C هو استريو ثنائي القناة.
هل يمكن تشغيل CE2752C بجهد 3.3V فقط؟
لا، AVDD يحتاج 5V بينما DVDD 3.3V.
كم سعره في مصر؟
حوالي 28 جنيهاً للقطعة من الجوكر للالكترونيات.
ما هو تردد XCK الموصى به لـ 48kHz؟
12.288 MHz (256x) أو 18.432 MHz (384x).
هل أحتاج مكثفات خرج؟
نعم، لوجود جهد خمول DC (~2.4V).
❓ الأسئلة الشائعة (20 سؤالاً) عن CE2752C
1. ما أقصى معدل عينة؟
192 كيلوهرتز
2. ما هو تنسيق البيانات الافتراضي؟
Left-Justified (يمكن تغييره عبر I²C).
3. كيف أضبط الحجم؟
عبر تسجيلات VOLREG (0x02 إلى 0x07) بقيم ≤0x80.
4. ما وظيفة RSTZ؟
إعادة ضبط نشطة منخفضة (يترك مفتوحًا).
5. كيف أختار وضع I²S؟
بتات LF, I2S في CREG0[7:6] (01 = I²S).
6. ما قيمة مقاومة رفع SDA؟
2.2kΩ إلى DVDD.
7. هل يوجد كتم صوت؟
نعم عبر MUTE12 في CREG1.
8. كيفية لحام SSOP-28؟
محطة هواء 340°C أو مكواة دقيقة مع فلوكس.
9. اتجاه الطرف 1؟
بجانب النقطة أو الشطبة.
10. أفضل ممارسات PCB؟
فصل الأرضي التناظري عن الرقمي، مكثفات فصل قريبة.
11. الفرق بين CE2752C و CS4334؟
CE2752C أعلى تردد (192kHz) و SNR أفضل.
12. هل يمكن استبداله بـ CE2746؟
لا، عدد الأطراف مختلف.
13. متى أختار CE2752C بدلاً من PCM5102A؟
عندما تكون التكلفة أهم من SNR العالي.
14. ما أقصى جهد للخرج؟
1 Vrms.
15. سعر CE2752C في الجوكر؟
28 جنيه (قد يختلف حسب الكمية).
16. تكلفة الشحن لمحافظة الأقصر؟
شحن موحد بسيط.
17. كيف أتأكد من الأصالة؟
علامة “CE2752C” واضحة، ونوفر ضمان الأصالة.
18. ما هو الضمان؟
6 أشهر ضد عيوب الصناعة.
19. هل يوجد خصم للكميات؟
نعم، اتصل بنا على واتساب.
20. كيف أحصل على دعم فني؟
عبر واتساب 01288929498.

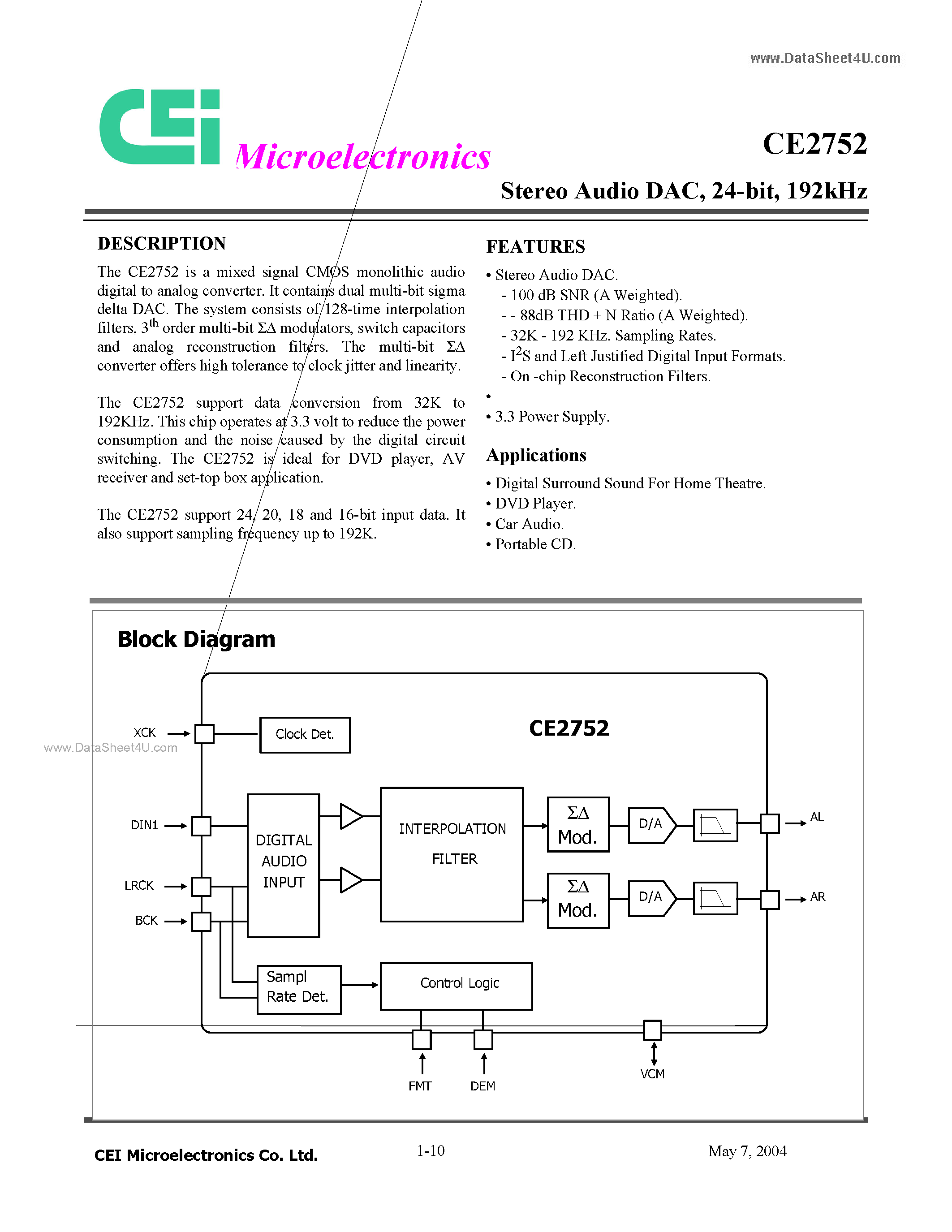

📄 للحصول على الداتاشيت المرجعي (لـ CE2746، متوافق مع CE2752C):
🌐 مصادر تقنية خارجية
✅ ضمان 6 شهور
✅ شحن سريع لجميع محافظات مصر
✅ دعم فني متخصص عبر واتساب
🚚 سياسة الشحن والتوصيل في مصر
شحن بعد يوم عمل، استلام 24-48 ساعة، تغطية جميع المحافظات.
🔗 قد يهمك أيضاً: CS4334 (DAC صغير) و HCF4053 (مبدل تماثلي).
