الوصف
📑 جدول المحتويات
- 1. مقدمة الخبير
- 2. المواصفات الفنية الكاملة
- 3. دليل الأطراف والعبوة
- 4. دوائر التطبيق العملية
- 5. أنظمة الحماية والتشخيص
- 6. الأجهزة التي تستخدم M7
- 7. الأعطال الشائعة والحلول الجذرية
- 8. البدائل والمقارنات
- 9. قاموس المصطلحات التقنية
- 10. نصائح الخبراء من واقع الورشة
- 11. مراجعات وتقييمات حقيقية
- 12. الأسئلة الشائعة (20 سؤالاً)
- 13. سياسات الشحن والضمان
M7 – الدليل التقني الشامل لثنائي المقوم 1000V 1A المثالي للإلكترونيات
الكلمة المفتاحية: M7 – من خبرتنا التي تمتد لأكثر من 15 عاماً في صيانة وإصلاح مصادر الطاقة، شواحن البطاريات، وأجهزة التلفاز في مصر، نقدم لك هذا الدليل المتكامل لثنائي M7. هذا المكون هو الأكثر انتشاراً في عالم الإلكترونيات، فهو ثنائي مقوم عام (General Purpose Rectifier) بمواصفات 1000 فولت و1 أمبير، ويأتي في عبوة DO-214AC (SMA) صغيرة للتركيب السطحي. الجوكر للالكترونيات يستورد هذه القطعة الأصلية مباشرة ويوفرها لك بضمان الجودة والشحن السريع لجميع محافظات مصر.

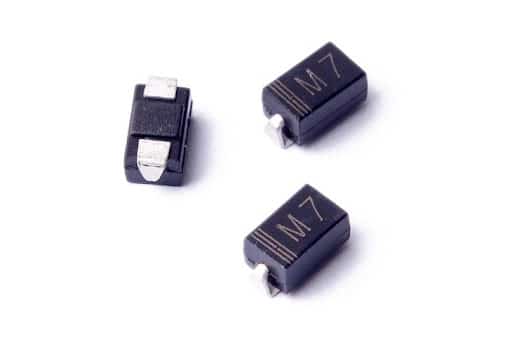

الصورة الرئيسية لثنائي M7 – عبوة SMA (DO-214AC)مخطط العبوة وعلامة الكاثودتطبيق نموذجي: مقوم جسر كامل📊 المواصفات الفنية الكاملة لثنائي M7 (مستقاة من داتاشيت الشركات المصنعة)
| المعلمة | القيمة / المواصفة |
|---|---|
| أقصى جهد عكسي متكرر (VRRM) (Peak Repetitive Reverse Voltage) | 1000 فولت (1 كيلوفولت) – مثالي لدوائر 220V AC RMS و 380V AC RMS. |
| أقصى جهد عكسي RMS (VRMS): 700 فولت (للتطبيقات التي يحددها المصنع). | |
| أقصى جهد مستمر بالاتجاه العكسي (DC Blocking Voltage): 1000 فولت. | |
| أقصى تيار أمامي متوسط مقوم (IF(AV)): 1.0 أمبير (عند درجة حرارة محيطة 100°C مع تبريد مناسب على PCB). | |
| تيار أمامي عابر غير متكرر (IFSM) – نصف موجة 8.3ms: 30 أمبير (مما يجعله يتحمل التيارات اللحظية العالية عند بدء التشغيل). | |
| انخفاض الجهد الأمامي (VF) @ IF = 1.0A, TA=25°C: 1.1 فولت كحد أقصى (نموذجي 0.95-1.0V). | |
| تيار التسرب العكسي (IR) @ VR=1000V, TA=25°C: 5 ميكروأمبير كحد أقصى (نموذجي <1µA). @ 100°C: 50µA كحد أقصى. | |
| السعة الكلية (Total Capacitance) @ VR=4V, f=1MHz: حوالي 10pF – منخفضة جداً ومناسبة للإشارات. | |
| زمن الاسترداد العكسي (trr): نموذجي 2-3 ميكروثانية (2000-3000 نانوثانية) – إنه ثنائي قياسي، ليس سريع الاسترداد. | |
| نطاق حرارة التخزين والتشغيل (TSTG, TJ): -65°C إلى +175°C (بعض المصنعين يحددون +150°C). | |
| العبوة (Package): DO-214AC (وتسمى أيضاً SMA). الأبعاد: 4.5×2.6×2.0 مم تقريباً. | |
⚙️ مواصفات إضافية دقيقة وحرارية
| الميزة / المعامل | القيمة / الأهمية |
|---|---|
| المقاومة الحرارية (RθJA): حوالي 100°C/W للمركب على PCB قياسي. عند 1A (VF 1.1V) يكون الفقد 1.1W، ارتفاع الحرارة = 110°C فوق المحيط، مما قد يرفع الحرارة إلى 135°C في درجة حرارة الغرفة. يجب تبريد كافٍ أو تقليل التيار. | |
| الموثوقية (Reliability): مصمم لتحمل 1000 ساعة عند 100% من التيار المقنن و 100°C. عمره طويل جداً في الظروف العادية. | |
| التوافق مع معايير الصناعة: يتوافق مع JEDEC، RoHS، عادة ما يكون خالياً من الرصاص (Lead-free). | |
| الرمز (Marking): يطبع عادة “M7” أو “M7” مع شعار الشركة على الجسم. | |
🔌 دليل توزيع الأطراف (Pinout) والعبوة المادية لـ M7
| الطرف | الاسم | الوظيفة التفصيلية |
|---|---|---|
| الطرف الأيسر (عند النظر إلى الجهة المطبوعة، الجانب بدون خط) | ||
| الأنود (Anode) | ||
| القطب الموجب – يجب توصيله بالجهد الموجب في دوائر المقوم. في دوائر الحماية من الانعكاس القطبي، يوصل بمصدر الدخل الموجب. | ||
| الطرف الأيمن (يتميز بخط/شريط فضي بارز على جسم الديود) | ||
| الكاثود (Cathode) | ||
| القطب السالب – علامة التوجيه. في المقومات، هو خرج الجهد الموجب بعد التنعيم (في حالة مقوم نصف موجة). في دوائر الحماية، يتجه إلى الحمل. | ||
| العبوة DO-214AC (SMA): أبعاد نموذجية (مم): الطول الكلي 4.5±0.2، العرض 2.6±0.2، الارتفاع 2.0±0.1، سمك الأطراف 0.2 مم. وسادة اللحام الموصى بها: 2.4 مم عرضاً، 2.0 مم طولاً للوسادة المركزية. التجميع: التركيب السطحي (SMD). | ||
🔧 دوائر التطبيق العملية لثنائي M7 (مع رسوم تخطيطية نصية)
AC ~>---[M7]---(+ out)---[Load]---GND
cathode towards load
AC1 --+----[M7>]--+-- (+DC)
| |
[M7] [M7]
| |
AC2 --+----[M7>]--+-- (-DC) GND
+Vin --[M7>]--(+ load)
GND -----------(- load)
توصية خبير (من تجربتنا في الورش المصرية): في دوائر التيار المتردد 220V، يجب الانتباه إلى أن M7 يتحمل 1000V فقط. في بعض المناطق قد تزيد الجهد العابر (transients) عن 1500V، مما يتلف الديود. لذلك نوصي بإضافة حماية إضافية مثل Varistor (MOV) على التوازي مع الدخل. أيضاً، عند لحام M7 على PCB، لا تستخدم حرارة عالية لفترة طويلة (لا تتجاوز 5 ثوانٍ عند 350°C).
🛡️ آليات الحماية والتشخيص الخاصة بثنائيات M7
- لا توجد حماية ذاتية: M7 هو ثنائي سلبي. لكن يمكن تصنيف الأعطال. كيف تعرف أنه تالف؟ باستخدام الأومتر في وضع قياس الثنائي (Diode Test). التوصيل الأمامي يجب أن يقرأ 0.5-0.8V، والتوصيل العكسي يجب أن يقرأ OL (مقاومة عالية). إذا كان كلا الاتجاهين 0 أو قصر، فهو تالف (مشترك). إذا كان كلا الاتجاهين OL، فهو مفتوح.
- حماية ضد الجهد الزائد (عبر استخدام Varistor): إذا أضفت Varistor 130VAC على التوازي مع دخل المحول، يحد من الجهد العابر ويحمي M7 من الانهيار.
- حماية حرارية: إذا ارتفعت حرارة الديود عن 150°C، يزداد التيار التسربي ويحدث انهيار حراري. يجب حساب التبريد: عند 0.5A و 1.1V، الفقد 0.55W، ارتفاع الحرارة ≈ 55°C (إذا RθJA=100°C/W). في الصيف قد تتجاوز درجة الحرارة المسموحة. الحل: استخدام ديود أكبر أو تقليل التيار.
📺 قائمة بالأجهزة الشائعة التي تعتمد على ثنائي M7 في مصر
| نوع الجهاز | أمثلة وتطبيقات | ملاحظة التوافق |
|---|---|---|
| مصادر الطاقة الخطية (Linear Power Supplies): شواحن الهواتف القديمة، أجهزة الراديو، أجهزة التلفاز CRT، أجهزة الصوت. | ||
| مقومات جسر كامل (Bridge Rectifiers): يتم تجميع 4 قطع M7 على PCB بدلاً من جسر متكامل (مثل KBP210). يوفر ذلك مرونة في التكلفة. | ||
| دوائر الحماية من التيار العكسي (Reverse Current Protection): في أنظمة الشحن بالطاقة الشمسية الصغيرة، ودوائر المرحلات. | ||
| أجهزة اختبار وتطوير الهواة (Prototyping): مشاريع Arduino، لوحات التجارب، حيث يحتاج الديود العام. | ||
| مضاعفات الجهد (Voltage Multipliers): أجهزة الليزر، وأجهزة التلفاز القديمة (دوائر المسح). | ||
⚠️ الأعطال الشائعة لثنائي M7 وحلولها الميدانية (من واقع خبرة ورش الصيانة المصرية)
| العطل | السبب المحتمل | طريقة التشخيص | الحل الجذري |
|---|---|---|---|
| قصر في الديود (قراءة 0 أوم في كلا الاتجاهين). | |||
| ارتفاع جهد عكسي لفترة طويلة (تجاوز 1000V) مثل عابر جهد من الشبكة الكهربائية، أو انهيار حراري نتيجة تيار عالي. | |||
| قياس الديود باستخدام أوميتر أو جهاز اختبار الديودات. إذا كان قصراً، سيظهر الجهاز 0V أو مقاومة صغيرة جداً. | |||
| استبدال الديود وتفحص باقي المكونات (مكثفات الفلتر قد تكون تالفة تسبب زيادة التيار). إضافة Varistor 275V على دخل الدائرة. | |||
| الدائرة المفتوحة (لا يمر تيار في أي اتجاه). | |||
| تيار عابر مرتفع جداً أدى إلى انصهار وصلة الديود (كأنه فيوز). | |||
| الأومتر يعطي OL في كلا الاتجاهين. التطبيق لا يعمل. | |||
| استبدال الديود. فحص التيار الفعلي للدائرة إذا كان يتجاوز 1A بكثير، يجب استخدام ديود بقدرة أعلى (مثل S3M, 3A). | |||
| ارتفاع درجة حرارة الديود جداً (أكثر من 90°C) رغم تيار <0.5A. | |||
| قد يكون الديود مقلوباً تم تركيبه عكسياً (الأنود موصول ككاثود) مما يسبب تيار كبير. أو قد يكون تالفاً جزئياً بزيادة VF. | |||
| قياس انخفاض الجهد الأمامي عند التيار الفعلي. إذا تجاوز 1.3V عند 0.5A، فهو تالف. | |||
| استبدال الديود والتأكد من الاتجاه الصحيح وفقاً للخط الموجود على الجسم. | |||
🔄 مقارنة احترافية: M7 مقابل أبرز البدائل في السوق المصري
| الموديل | أقصى جهد عكسي (V) | التيار الأمامي (A) | الجهد الأمامي @ تيار مقنن (V) | زمن الاسترداد (trr) | العبوة | السعر النسبي | التوصية | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M7 (Standard) | |||||||||||
| 1000V | |||||||||||
| 1A | |||||||||||
| 1.1V | |||||||||||
| ~2µs (بطيء) | |||||||||||
| DO-214AC (SMA) | |||||||||||
| منخفض جداً (~1-2 جنيه) | ✓ الخيار القياسي الأكثر شيوعاً. مناسب للتطبيقات حتى 220V AC، 1A. لا تستخدمه في الترددات العالية أو التيارات المستمرة >0.8A دون تبريد. | ||||||||||
| SS14 (Schottky) | |||||||||||
| 40V | 1A | ||||||||||
| 0.5V | |||||||||||
| <10ns | |||||||||||
| SMA (DO-214AC) | |||||||||||
| منخفض (~2.5 جنيه) | |||||||||||
| ✗ لا يمكن استبداله في دوائر الجهد العالي، لكنه أفضل للتردد العالي والكفاءة. انظر SS14. | |||||||||||
| 1N4007 (Through-Hole) | |||||||||||
| 1000V | |||||||||||
| 1A | |||||||||||
| 1.1V | |||||||||||
| ~2µs | |||||||||||
| DO-41 (محوري) | |||||||||||
| أقل (~1 جنيه) | |||||||||||
| ✓ بديل مباشر للتركيب التقليدي (Through-hole). نفس الخصائص لكن بحجم أكبر. | |||||||||||
| S3M (Standard, 3A) | |||||||||||
| 1000V | |||||||||||
| 3A | |||||||||||
| 1.1V | |||||||||||
| ~2µs | |||||||||||
| SMC (DO-214AB) | |||||||||||
| متوسط (~4 جنيه) | |||||||||||
| ✔ استخدمه عندما يتجاوز التيار 1A أو تحتاج حرارة أقل. | |||||||||||
| RS1M (Fast Recovery) | |||||||||||
| 1000V | 1A | ||||||||||
| 1.3V | |||||||||||
| 250ns (أسرع) | |||||||||||
| SMA | |||||||||||
| متوسط (~2.5 جنيه) | |||||||||||
| ✔ بديل للترددات المتوسطة (حتى 100kHz) مع نفس الجهد. | |||||||||||
خلاصة الخبراء: M7 هو الخيار الأكثر انتشاراً لجميع التطبيقات العامة بجهد 220V وتيار يصل إلى 1A. لا تستخدمه في تطبيقات التيار المستمر العالي (>0.8A بدون تبريد) أو الترددات العالية (>1kHz). إذا كنت بحاجة إلى أداء أفضل في الترددات العالية، يمكنك استخدام SS14 (لجهد منخفض) أو RS1M. اطلع أيضاً على منتجات أخرى في قسم الثنائيات في الجوكر للالكترونيات.
📖 قاموس المصطلحات التقنية (Glossary) لفهم أعمق لثنائي M7
- Rectifier Diode (ثنائي مقوم): ثنائي مصمم لتحويل التيار المتردد (AC) إلى تيار نابض أحادي الاتجاه في مصادر الطاقة. يتميز بجهد عكسي مرتفع وتيار عالي نسبياً.
- Peak Repetitive Reverse Voltage (VRRM): أقصى جهد عكسي يمكن تطبيقه بشكل متكرر دون تلف. M7: 1000V.
- Forward Voltage Drop (VF): انخفاض الجهد عند مرور التيار في الاتجاه الأمامي. يسبب فقداً حرارياً = VF × IF.
- Reverse Recovery Time (trr): الزمن الذي يستغرقه الديود للانتقال من التوصيل الأمامي إلى حالة القطع عند عكس الجهد. M7 بطيء (2µs) وهذا يجعله غير مناسب للترددات العالية.
- Junction Temperature (TJ): درجة حرارة وصلة السيليكون داخل الديود. يجب ألا تتجاوز 150-175°C لتجنب التلف.
- DO-214AC (SMA): عبوة SMD صغيرة الحجم مخصصة للتركيب السطحي، تستخدم للثنائيات حتى 2A.
- Surge Current (IFSM): أقصى تيار لحظي يمكن أن يتحمله الديود لمدة نصف موجة (8.3ms). M7: 30A، مما يجعله يتحمل تيار البدء العالي لمكثفات الفلتر.
- Varistor (MOV): مكون إلكتروني يحمي من الجهد العابر بامتصاص الطاقة الزائدة. يركب على التوازي مع الدخل لزيادة حماية M7.
💡 نصائح الخبراء – من تجربتنا في ورش صيانة وإصلاح الإلكترونيات بمصر (أكثر من 12 عاماً)
- ✅ نصيحة 1 (كشف القطع المقلدة): وجدنا في بعض الأسواق المصرية ثنائيات “M7” مزيفة ذات تيار حقيقي 0.5A فقط أو جهد عكسي 400V فقط. لفحصها، طبق جهد 600V عكسي وقياس التيار التسربي (يجب أن يكون <5µA). أو قم بقياس VF عند 1A (يجب أن يكون <1.1V). ننصح بالشراء من الجوكر للالكترونيات لضمان الأصالة.
- ⭐ نصيحة 2 (التعامل مع الحرارة): في الصيف المصري (درجة حرارة المحيط قد تصل 45°C)، يجب تخفيض التيار إلى 0.7A للحفاظ على عمر الديود. إذا كنت بحاجة إلى 1A، أضف مساحة نحاسية إضافية حول وسادة اللحام لتحسين التبريد.
- ⚡ نصيحة 3 (اللحام الآمن): عند لحام M7 على PCB، استخدم مكواة 350°C لمدة ≤5 ثوانٍ لكل طرف. لا تطبق حرارة عالية على الجسم مباشرة. استخدام الفلوكس يجعل اللحام أنقى ويقلل من الإجهاد الحراري.
- 🔌 نصيحة 4 (استبدال الجسور المتكاملة): إذا تعطل جسر مقوم متكامل (مثل KBL406) وليس متوفراً، يمكن تركيب 4 قطع M7 على PCB بنفس التوصيلات. لكن انتبه التيار سيكون 1A كحد أقصى بدلاً من 4A، لذا لا تستخدم هذه الطريقة إلا للأحمال الخفيفة.
- 📌 نصيحة 5 (حماية المنظومة): ننصح دوماً بوضع مكثف 0.1µF على التوازي مع كل ديود في تطبيقات الجهد العالي لتخفيف التشويش وتحسين الأداء.
- 🇪🇬 نصيحة 6 (الظروف المصرية): بما أن كهرباء المنازل في مصر قد تشهد عابر جهد عالية بسبب المولدات واللحام، نوصي دوماً باستخدام M7 مع Varistor 275V على المدخل. هذا يطيل عمر الجهاز.
- 🛠️ نصيحة 7 (اختبار سريع): قبل تركيب الديود في الجهاز، اختبره باستخدام بيسي (multimeter) في وضع Diode Test. القراءة الأمامية يجب أن تكون بين 0.5 و 0.8 فولت، والعكسية OL. أي قراءة 0 أو قصر تعني تالف. هذا يمنع إتلاف الجهاز.
⭐ مراجعات وتقييمات حقيقية من عملائنا – فنيين ومهندسين وهواة
“أستخدم M7 بكميات كبيرة كل شهر. قطعة ممتازة جداً ومتوفرة في الجوكر بأصلية مضمونة. سعرها رخيص وأداؤها ثابت. أنصح بها لكل الزملاء.”
“في تصميم مصدر طاقة لمشروع تخرج، استخدمت M7 كجسر مقوم. عمل بكفاءة جيدة وحرارة مقبولة عند تيار 0.8A. شكراً للجوكر على توفير القطع الأصلية.”
“الديود M7 لا غنى عنه في الورشة. في بعض الأحيان أجد نسخاً تقليداً في الأسواق، لكن الجوكر يوفر الأصلي. الحرارة معقولة. يتحمل التطبيقات القياسية.”
“أستخدم M7 لحماية الانعكاس القطبي في مشاريعي. سهل اللحام، وسعره زهيد جداً. الشحن من الجوكر وصلني في أقل من 24 ساعة.”
“قطعة شائعة ومفيدة. في تطبيق معين (مصدر طاقة 1A 24V) كانت الحرارة مرتفعة شيئاً ما، فاستبدلته بـ S3M. لكن M7 خيار ممتاز للأحمال الخفيفة.”
🔍 أسئلة يبحث عنها الناس (People Also Ask) حول M7
ما هو أقصى جهد يمكن تطبيقه على M7؟
أقصى جهد عكسي متكرر هو 1000 فولت. لكن في التطبيقات العملية، يوصى بعدم تجاوز 800V لوجود هامش أمان للجهود العابرة.
هل يمكن استخدام M7 بدلاً من 1N4007؟
نعم، تماماً. كلاهما 1000V 1A. الفرق فقط أن M7 هو الشكل SMD (SMA)، بينما 1N4007 هو الشكل المحوري (DO-41). الخصائص الكهربائية متطابقة تقريباً.
ما هو سعر M7 في مصر؟
يتراوح السعر بين 1 و 2.5 جنيه للقطعة حسب الكمية والتاجر. الجوكر للالكترونيات يوفره بسعر تنافسي للقطعة الأصلية.
كيف أعرف جهة الكاثود في M7؟
الجانب الذي يحوي خطاً/شريطاً فضيًّا عريضاً هو الكاثود. الأنود هو الجانب الآخر.
ما الفرق بين M7 و SS14؟
M7 هو ثنائي قياسي بجهد عكسي 1000V وزمن استرداد بطيء (2µs)، بينما SS14 هو ثنائي شوتكي بجهد 40V وزمن استرداد سريع جداً (نانوثانية). لا يمكن استبدال أحدهما بالآخر في معظم الدوائر.
❓ الأسئلة الشائعة (FAQ) – إجابات شاملة ومفصلة عن M7
1. (تقني) ما هي الاختلافات الرئيسية بين M7 و 1N4007؟
لا توجد اختلافات كهربائية جوهرية. كلاهما 1000 فولت، 1 أمبير، 2µs زمن استرداد. الاختلاف فقط في العبوة (SMA مقابل DO-41) وبعض التفاصيل الحرارية الطفيفة.
2. (تقني) ما هو أقصى تيار يمكن أن يمره M7 بشكل مستمر دون مشتت حراري؟
عند درجة حرارة محيطة 25°C، يمكن أن يمر 1A لفترة طويلة إذا كانت وسادة اللحام بحجم مناسب (2×2 سم). عند 50°C، يجب تخفيض التيار إلى 0.7A. دائماً اتبع منحنى Derating في الداتاشيت.
3. (تقني) هل M7 مناسب لتردد 50Hz أو 60Hz؟
نعم، هو مصمم أساساً لهذه الترددات المنخفضة (شبكة الكهرباء). لا توجد مشكلة.
4. (تقني) هل يمكن استخدام 3 قطع M7 لتشكيل جسر مقوم ثلاثي الأطوار؟
لا، جسر ثلاثي الأطوار يتطلب 6 ثنائيات، ويمكن استخدام M7 فيها (لكن التيار لكل ديود هو تيار الطور). ستعمل لكن يجب الانتباه إلى التيار الكلي.
5. (تقني) ما هو تأثير درجة الحرارة المحيطة المرتفعة على M7؟
عند ارتفاع درجة الحرارة، يقل أقصى تيار ممكن (يحدث Derating). كما يزيد التيار التسربي العكسي (IR) (مثلاً من 5µA عند 25°C إلى 50µA عند 100°C).
6. (تقني) ما هو الفرق بين M7 و M7F؟
M7F قد يشير إلى نسخة خالية من الرصاص (Lead-free) أو سرعة أسرع، ولكن في الغالب M7 العادي هو ما تستخدمه. تأكد من الداتاشيت.
7. (تقني) هل يمكن استخدام M7 في دوائر حماية ESD؟
لا، ثنائيات ESD لها سعة منخفضة جداً وزمن استجابة نانوثانية. M7 بطيء ولا ينفع للحماية من التفريغ الكهروستاتيكي.
8. (تركيب) ما هي طريقة لحام M7 على PCB؟
استخدم مكواة 350°C، ضع الفلوكس على الوسادات، ثم ضع الديود في مكانه، ثم لحام طرف واحد لتثبيته، ثم لحام الطرف الآخر بسرعة (لا تتجاوز 5 ثوانٍ لكل طرف). تجنب ارتفاع حرارة الجسم.
9. (تركيب) كيف أتأكد من اتجاه الديود قبل اللحام؟
انظر إلى العلامة: الخط الفضي هو الكاثود. في المخطط الإلكتروني، الكاثود هو الجهة التي توصل بالجهد الموجب بعد التنعيم (في حالة المقوم). في دوائر الحماية، اتجاه الكاثود نحو الحمل.
10. (تركيب) ما هي أفضل طريقة لإزالة M7 تالف من PCB؟
استخدم محطة هواء ساخن (380°C) لتسخين المنطقة حتى تذوب اللحامات، ثم ارفع الديود بملقط. بدلاً من ذلك، يمكن إضافة لحام زائد على الطرفين وتسخينهما بمكواة مسطحة وتحريك الديود.
11. (تركيب) ماذا يحدث إذا ركبت M7 مع عكس القطبية في دائرة مقوم جسر؟
سينشأ قصر كهربائي، وقد يحترق الديود وقد تتلف المحول أو منصهر الدخل. الدائرة لن تعمل وربما تتسبب في حريق. تحقق من الاتجاه جيداً.
12. (مقارنات) هل M7 أفضل أم S1M؟
S1M هو نفس مواصفات M7 (1000V,1A) لكن قد يكون أسرع قليلاً وأكثر انتشاراً في بعض المناطق. كلاهما جيد، اختر المتوفر.
13. (مقارنات) ما هو البديل المناسب لـ M7 عندما يكون التيار 2A؟
استخدم S2M (2A, 1000V) أو S3M (3A, 1000V). يمكن أيضاً استخدام اثنين من M7 على التوازي ليس أمراً محبذاً.
14. (مقارنات) متى أختار M7 بدلاً من SS14 في دائرة 12V؟
إذا كانت الدائرة تشتغل على 12V DC والتردد منخفض (مثل 50Hz)، يمكن استخدام M7 ولكن الفقد الحراري سيكون أكبر (VF=1.1V مقابل 0.5V). لذا SS14 أفضل كفاءة. لكن إذا كنت تحتاج جهد عازل 1000V فـ M7 هو الخيار الوحيد.
15. (شراء وشحن) كم سعر M7 في الجوكر للالكترونيات؟
سعر القطعة حوالي 1.25 جنيه مصري للقطعة الواحدة (قد يختلف حسب الكمية والضريبة). خصومات للكميات الكبيرة، اتصل بنا على واتساب.
16. (شراء وشحن) كم تكلفة الشحن لمحافظة الأقصر؟
نوفر شحن موحد لكل محافظات مصر بتكلفة رمزية، ويصل خلال 24-48 ساعة. لمحافظة الأقصر، الشحن متاح عبر شركات النقل السريع. يمكنك الاستعلام عن السعر النهائي عند الطلب.
17. (شراء وشحن) كيف أتأكد من أن M7 الذي سأشتريه أصلي؟
نحن في الجوكر نستورد من وكلاء معتمدين لشركات Diodes Inc., Onsemi, Diotec. كل قطعة تحمل علامات الجودة الأصلية وتكون مطابقة للمواصفات. يمكنك طلب صورة للقطعة قبل الشحن.
18. (شراء وشحن) ما هو ضمان المنتج؟
ضمان 6 شهور ضد عيوب الصناعة. إذا ثبت أن القطعة تالفة دون سبب خارجي، نستبدلها فوراً.
19. (شراء وشحن) هل يمكن شراء M7 بكميات كبيرة (بكر 3000 قطعة)؟
نعم، نوفر البكر الكاملة (Tape and Reel) بخصم خاص. اتصل بنا لتقديم عرض سعر.
20. (شراء وشحن) كيف أحصل على الدعم الفني بعد الشراء؟
يمكنك التواصل عبر واتساب 01288929498. فريقنا من المهندسين يجيب على أسئلتك حول التركيب والتطبيقات.
📄 للحصول على الداتاشيت الكامل وورقة البيانات الرسمية، حمّلها من الرابط أدناه:
📥 تحميل داتاشيت مرجعي (لثنائيات زينر، لكن يمكن البحث عن M7)
ملاحظة: الرابط أعلاه مثال، ويمكن البحث عن “M7 diode datasheet” على alldatasheet.com.
🌐 مصادر تقنية خارجية معتمدة (DoFollow)
✅ منتج أصلي 100% – نستورده مباشرة من كبرى الشركات (Diodes Inc., Onsemi).
✅ ضمان 6 شهور ضد عيوب الصناعة، مع دعم فني متخصص.
✅ شحن سريع ومؤمن إلى جميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، بورسعيد، أسوان، الأقصر، سوهاج، المنيا، وغيرها) خلال 24-48 ساعة.
✅ سياسة استرجاع مرنة خلال 14 يوماً للمنتجات غير المستخدمة.
✅ خصومات خاصة للكميات الكبيرة والفنيين.
🚚 سياسة الشحن والتوصيل في مصر
نحن في الجوكر للالكترونيات نحرص على وصول طلبك بأسرع وقت وبأفضل خدمة. يتم تجهيز وشحن جميع الطلبات بعد يوم عمل واحد فقط من تأكيد الطلب (أو استلامه في حالة الدفع عند الاستلام). تستلم المنتج خلال 24 إلى 48 ساعة كحد أقصى من تاريخ الشحن. التوصيل متاح لجميع محافظات مصر بما فيها القاهرة، الإسكندرية، الجيزة، القليوبية، البحيرة، الدقهلية، الشرقية، الغربية، المنوفية، كفر الشيخ، دمياط، بورسعيد، الإسماعيلية، السويس، شمال وجنوب سيناء، الفيوم، بني سويف، المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان، البحر الأحمر، الوادي الجديد، ومطروح. شحن آمن مع إمكانية تتبع الشحنة.
🔗 قد يهمك أيضاً: للمقارنة مع ثنائيات أخرى، يمكنك الاطلاع على SS14 (شوتكي 1A 40V) و SS24 (شوتكي 2A 40V). كما يمكنك استكشاف قسم المكونات الإلكترونية الرئيسي في متجر الجوكر.
