THX205 – الدليل التقني الشامل لـ PWM Controller عالي الأداء 12W المثالي للشواحن والـ DVD

الكلمة المفتاحية: THX205 – من خبرتنا التي تمتد لأكثر من 10 سنوات في صيانة وإصلاح مصادر الطاقة (SMPS) لأجهزة الـ DVD، الشواحن، أجهزة الاستقبال (DVB)، ومحولات الطاقة الصغيرة في مصر، نقدم لك هذا الدليل المتكامل لـ THX205 (المعروف أيضاً بـ THX203H). هذا المكون هو PWM Controller عالي الأداء يعمل بوضع التيار، ويجمع ترانزستور طاقة Bipolar عالي الجهد (700V) مع دائرة تحكم متكاملة. يتميز بقدرة خرج مستمرة 12 واط (ذروة 18 واط) ضمن مجال جهد واسع 85-265V AC، وعدد قليل من المكونات الخارجية، واستهلاك منخفض في وضع الاستعداد (<0.3W). الجوكر للالكترونيات يستورد هذه القطعة الأصلية مباشرة ويوفرها لك بضمان الجودة والشحن السريع لجميع محافظات مصر.

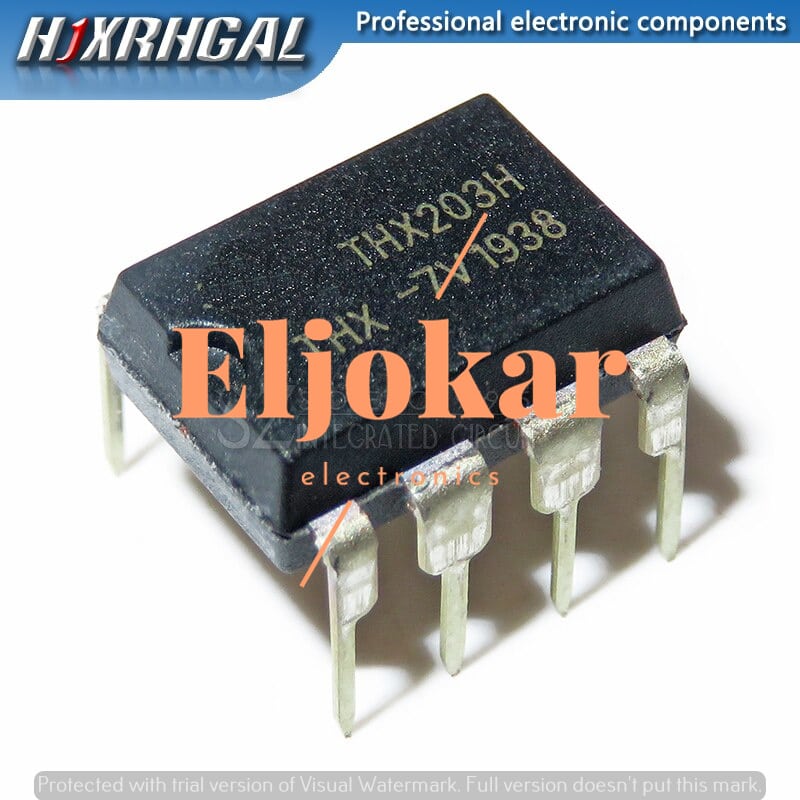

الصورة الرئيسية لـ THX205 – عبوة DIP-8

ترتيب الأطراف (DIP-8) – Pin1 OB, Pin2 VCC, Pin3 GND, Pin4 CT, Pin5 FB, Pin6 IS, Pin7/8 OC

تطبيق نموذجي: شاحن 12V/1A (12 واط)

📊 المواصفات الفنية الكاملة لـ THX205 (THX203H) – استناداً إلى الداتاشيت الرسمي

⚙️ مواصفات إضافية دقيقة (من الداتاشيت)

🔌 دليل توزيع الأطراف (Pinout) لـ THX205 (عبوة DIP-8)

🔧 دوائر التطبيق العملية لـ THX205 – محول Flyback 12V/1A (12 واط)

    AC in → Bridge → Bulk Cap → Tr.Primary → OC(7,8)
                │
                Rstart (2MΩ?) OB(1) actually internal start-up.
                VCC(2) via aux winding after start
                GND(3) → Bulk Cap -
    FB(5) ← optocoupler ← TL431 ← output
    IS(6) ← Rs (1Ω) to GND for current sensing
    CT(4) → 680pF to GND for 61kHz


توصية خبير (من ورش الصيانة المصرية): عند استبدال THX205 في جهاز DVD أو شاحن، تأكد من أن مكثف VCC (47µF/16V) سليم، وأن مقاومة الاستشعار Rs (عادة 1Ω) غير تالفة (زيادة قيمتها تسبب ضعف الخرج). أيضاً، احرص على نظافة PCB حول Pin6 و Pin7 لمنع التفريغ (خاصة في الأجواء المصرية الرطبة).

🛡️ أنظمة الحماية والتشخيص المدمجة في THX205

• Under-Voltage Lockout (UVLO): يبدأ الـ IC بالعمل عندما يصل VCC إلى 8.8V. إذا انخفض VCC إلى 4.3V (أثناء الحمل الزائد مثلاً)، يتوقف التبديل حتى يعاد شحن VCC. كيف تعرف؟ الجهاز لا يبدأ أو يصدر صوت “تيك تيك”. الحل: فحص مكثف VCC ودوائر التغذية المساعدة.
• Over Load Protection (OLP) / Over Current Protection: إذا تجاوز التيار في الملف الابتدائي العتبة (المحددة بـ Rs)، أو إذا زاد جهد FB عن الحد (دلالة على عدم قدرة الخرج على التنظيم)، يدخل الـ IC في وضع إعادة التشغيل التلقائي. كيف تعرف؟ الخرج ينهار ويحاول إعادة التشغيل. الحل: تحقق من قصر الخرج أو تلف optocoupler.
• Over Temperature Protection (OTP): إذا تجاوزت حرارة الشريحة 140°C، توقف التبديل حتى تنخفض الحرارة. كيف تعرف؟ الجهاز يعمل ثم يتوقف بعد دقائق. الحل: تحسين التبريد (إضافة مساحة نحاس أكبر حول الـ IC).
• Over Voltage Protection (OVP) على VCC: إذا تجاوز VCC 9.6V (بسبب عطل في الملف المساعد)، تقوم دائرة داخلية بسحب FB للأسفل لتثبيت VCC عند 9.6V، مما يحد من طاقة الخرج. كيف تعرف؟ جهد VCC مستقر عند 9.6V، وقد يكون الخرج منخفضاً. الحل: فحص دائرة الملف المساعد (زينر تالف).
• Frequency Foldback (خفض التردد عند الحمل الخفيف): عندما يقل جهد FB عن 1.8V (أي انخفاض القدرة المطلوبة)، يقل تردد التبديل تدريجياً حتى يصل إلى 0 في حالة عدم الحمل، مما يقلل استهلاك الطاقة في وضع الاستعداد إلى أقل من 0.3W. كيف تعرف؟ باستخدام راسم الإشارة، نلاحظ أن التردد يقل مع خفض الحمل.
• Leading Edge Blanking (LEB): يقوم IC بحجب دائرة استشعار التيار لنحو 200-300 نانو ثانية بعد بدء كل نبضة لمنع الإقفال الخاطئ بسبب نبضة الشحن (spike) الناتجة عن سعة المحول والمكثفات الطفيلية.

📺 قائمة بالأجهزة الشائعة التي تعتمد على THX205 في مصر

⚠️ الأعطال الشائعة لـ THX205 وحلولها الجذرية (خبرة ورش صيانة مصرية)

🔄 مقارنة احترافية: THX205 مقابل أبرز البدائل في السوق المصري

خلاصة الخبراء: THX205 هو الخيار الاقتصادي المثالي لصيانة وإنتاج مصادر الطاقة منخفضة القدرة (≤12 واط) مثل شواحن الهواتف ومشغلات DVD. يتميز بتكلفة منخفضة جداً، ومكونات خارجية قليلة، واستهلاك استعداد منخفض (<0.3W). إذا كنت بحاجة إلى قدرة أعلى (أكثر من 12 واط) أو جودة أعلى مع حماية Soft Start، فاستخدم DMO265R (DIP-8) أو 5M0265R (TO-220F). اكتشف المزيد في قسم الـ IC الرئيسي.

📖 قاموس المصطلحات التقنية (Glossary) لفهم أعمق لـ THX205

• Bipolar Power Transistor (ترانزستور ثنائي القطب للقدرة): يستخدم في THX205 بدلاً من MOSFET، يتحكم فيه بالتيار (قاعدة) وليس بالجهد. يتميز بتكلفة أقل ولكن كفاءة أقل قليلاً في الترددات العالية.
• Current Mode PWM (تعديل عرض النبضة بوضع التيار): طريقة تحكم حيث يُقارن جهد التغذية الراجعة (FB) بجهد يتناسب مع تيار الملف الابتدائي (عبر IS) لتحديد عرض النبضة.
• Frequency Foldback (خفض التردد): تقنية لتقليل استهلاك الطاقة في وضع الاستعداد، حيث يقل تردد التبديل بشكل كبير عندما ينخفض الحمل.
• Leading Edge Blanking (LEB): فترة زمنية قصيرة بعد بدء كل نبضة يتم فيها تجاهل إشارة التيار من طرف IS لتجنب الإغلاق المبكر بسبب نبضة الشحن الناتجة عن سعة المحول.
• DIP-8 (Dual Inline Package 8 pin): عبوة بلاستيكية ذات 8 أرجل للتركيب التقليدي عبر الفتحات (through-hole). مناسبة للتجارب والتصنيع البسيط.
• Auto-Restart (إعادة التشغيل التلقائية): عند حدوث عطل (مثل قصر الخرج)، يحاول IC إعادة التشغيل بشكل دوري حتى يزول العطل، مما يمنع تلف المكونات.

💡 نصائح الخبراء – من تجربتنا في ورش صيانة SMPS باستخدام THX205 (أكثر من 8 سنوات في مصر)

• ✅ نصيحة 1 (اختيار مكثف VCC): في المناخ المصري الحار، يفضل استخدام مكثف VCC بسعة 100µF/25V ودرجة حرارة 105°C بدلاً من 47µF لضمان استقرار التشغيل ومنع الدخول في UVLO.
• ⭐ نصيحة 2 (فحص مقاومة الاستشعار Rs): مقاومة Rs (غالباً 1Ω، 0.5Ω) هي عنصر حساس. إذا زادت قيمتها (مثلاً إلى 2Ω)، سيحد التيار مبكراً ويسبب ضعف الخرج. افحصها دائماً واستبدلها إذا لزم الأمر.
• ⚡ نصيحة 3 (تبديد الحرارة): THX205 يستهلك طاقة ويولد حرارة. تأكد من أن الأرجل 7 و 8 ملحومة على مساحة نحاسية لا تقل عن 200 مم² كما هو موصى به. يمكن إضافة مبدد حراري صغير فوق العبوة.
• 🔌 نصيحة 4 (الحفاظ على مسافة الأمان): احرص على أن تكون المسافة بين Pin6 (IS) و Pin7 (OC) لا تقل عن 1 مم على PCB. في الأجواء الرطبة في مصر (المناطق الساحلية)، قد يحدث تفريغ كهربائي إذا كانت المسافة صغيرة، مما يتلف الـ IC.
• 📌 نصيحة 5 (اختبار optocoupler): إذا كان الخرج منخفضاً أو غير مستقر وفحصت Rs و VCC، فغالباً optocoupler (PC817) أو TL431 تالفان. استبدالهما سريع ورخيص ويحل معظم مشاكل التنظيم.
• 🇪🇬 نصيحة 6 (التعامل مع الجهد العالي): في مصر، قد يصل جهد الدخل إلى 250V AC في بعض المناطق. THX205 مصمم لـ 700V، وهو هامش أمان جيد. مع ذلك، نوصي بإضافة Varistor 275V على المدخل للحماية من العابرات.

⭐ مراجعات وتقييمات حقيقية من عملائنا – فنيين ومهندسين وهواة

🔍 أسئلة يبحث عنها الناس (People Also Ask) حول THX205

❓ الأسئلة الشائعة (FAQ) – إجابات شاملة ومفصلة عن THX205
