UDA1334BT
22.00 EGP
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
{
“@context”: “https://schema.org”,
“@type”: “FAQPage”,
“mainEntity”: [
{
“@type”: “Question”,
“name”: “ما هي شريحة UDA1334BT؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “هي محول رقمي إلى تناظري (DAC) ستيريو منخفض الطاقة، تدعم I²S وLSB-justified، تعمل بجهد 1.8 إلى 3.6 فولت، وتستخدم في أجهزة الصوت المحمولة والرسيفرات.”
}
},
{
“@type”: “Question”,
“name”: “ما الفرق بين UDA1334BT و WM8521؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “UDA1334BT تعمل بجهد أقل (1.8-3.6V) ولا تخرج 2Vrms مباشرة، لكنها توفر إشارة خام تحتاج تكبير خارجي. WM8521 تخرج 2Vrms. الاختيار يعتمد على التصميم.”
}
},
{
“@type”: “Question”,
“name”: “كيف أضبط صيغة البيانات في UDA1334BT؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “باستخدام الأرجل SFOR0 و SFOR1. يمكن اختيار I²S أو LSB-justified بثلاثة أطوال مختلفة (16, 20, 24 بت).”
}
},
{
“@type”: “Question”,
“name”: “هل تحتاج UDA1334BT إلى مذبذب خارجي؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “نعم، تحتاج إلى إشارة SYSCLK من المعالج أو المذبذب، وهي تدعم نسب 128fs إلى 768fs تلقائياً.”
}
},
{
“@type”: “Question”,
“name”: “كم تيار التغذية المنخفض في وضع السكون؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “في وضع السكون الكامل (Sleep) بدون ساعة، تستهلك أقل من 20 ميكرو أمبير على الجانب الرقمي، مما يجعلها مثالية للبطارية.”
}
}
]
}
{
“@context”: “https://schema.org”,
“@type”: “BreadcrumbList”,
“itemListElement”: [
{ “@type”: “ListItem”, “position”: 1, “name”: “الرئيسية”, “item”: “https://eljokar.com/” },
{ “@type”: “ListItem”, “position”: 2, “name”: “القطع الإلكترونية IC”, “item”: “https://eljokar.com/product-category/ic-2/” },
{ “@type”: “ListItem”, “position”: 3, “name”: “UDA1334BT”, “item”: “https://eljokar.com/product/uda1334bt/” }
]
}
{
“@context”: “https://schema.org”,
“@type”: “Organization”,
“name”: “الجوكر للالكترونيات”,
“url”: “https://eljokar.com/”,
“logo”: “https://eljokar.com/wp-content/uploads/2025/11/cropped-eljokar-icon.png”,
“contactPoint”: { “@type”: “ContactPoint”, “telephone”: “+201288929498”, “contactType”: “customer service”, “availableLanguage”: [“Arabic”] },
“address”: { “@type”: “PostalAddress”, “addressCountry”: “EG”, “addressLocality”: “القاهرة”, “addressRegion”: “مصر” }
}
{
“@context”: “https://schema.org”,
“@type”: “HowTo”,
“name”: “طريقة تركيب UDA1334BT خطوة بخطوة”,
“step”: [
{ “@type”: “HowToStep”, “name”: “تجهيز البوردة”, “text”: “نظف مكان الشريحة القديمة من بقايا القصدير باستخدام سلك النحاس والكحول.” },
{ “@type”: “HowToStep”, “name”: “توجيه الشريحة”, “text”: “ضع UDA1334BT بحيث توافق النقطة الدائرية أعلى القطعة مع العلامة الحريرية للطرف 1 في البوردة.” },
{ “@type”: “HowToStep”, “name”: “لحام الأطراف”, “text”: “ثبت الشريحة بلحام الطرفين 1 و16 أولاً بكاوية 330°C، ثم أكمل باقي الأطراف بدقة.” },
{ “@type”: “HowToStep”, “name”: “توصيل المكثفات”, “text”: “ضع مكثف 10µF و 100nF على خط التغذية VDD، ومكثف 1µF على طرف Vref(DAC).” },
{ “@type”: “HowToStep”, “name”: “فحص الصوت”, “text”: “وصّل إشارة I2S من مصدر رقمي، واختبر الخرج باستخدام سماعة أو مضخم.” }
]
}
{
“@context”: “https://schema.org”,
“@type”: “LocalBusiness”,
“name”: “الجوكر للالكترونيات”,
“image”: “https://eljokar.com/wp-content/uploads/2025/11/cropped-eljokar-icon.png”,
“@id”: “https://eljokar.com/”, “url”: “https://eljokar.com/”, “telephone”: “01288929498”,
“address”: { “@type”: “PostalAddress”, “streetAddress”: “وسط البلد”, “addressLocality”: “القاهرة”, “addressCountry”: “EG” },
“geo”: { “@type”: “GeoCoordinates”, “latitude”: 30.0444, “longitude”: 31.2357 },
“openingHoursSpecification”: { “@type”: “OpeningHoursSpecification”, “dayOfWeek”: [“Saturday”,”Sunday”,”Monday”,”Tuesday”,”Wednesday”,”Thursday”], “opens”: “10:00”, “closes”: “22:00” },
“areaServed”: { “@type”: “Country”, “name”: “مصر” }
}
<!– Open Graph / Twitter Card (يُضاف في Header)
–>
UDA1334BT محول الصوت الرقمي 100dB المثالي للرسيفرات والمشاريع المحمولة – الدليل الكامل لـ 5 تكوينات وبدائل موثوقة
UDA1334BT هي الشريحة الصغيرة التي تصنع الفرق في جودة الصوت. من خبرتنا في الجوكر للالكترونيات، نستخدم هذه القطعة من Philips يومياً لتحويل الإشارة الرقمية I²S إلى صوت ستيريو نقي في أجهزة الرسيفر ومشاريع الهواة. أصلية 100%، مستوردة مباشرة، ومتاحة مع توصيل لجميع محافظات مصر.
بفضل استهلاكها المنخفض جداً للطاقة (أقل من 7.4mW عند 2V) ودعمها لجهد 1.8V، أصبحت UDA1334BT الخيار الأمثل للأجهزة التي تعمل على البطارية. هذا الدليل سيكون مرجعك الشامل: Pinout، دوائر تطبيق، حلول الأعطال، ومقارنتها مع البدائل مثل WM8521. تابع القراءة لتعرف لماذا يفضلها المحترفون.

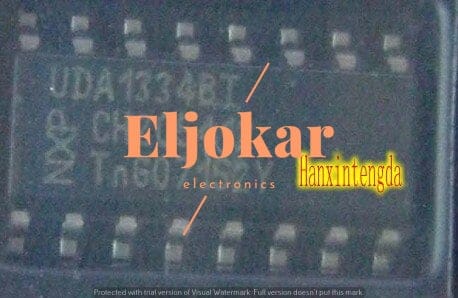

العلامات المحفورة بالليزر
عبوة SSOP16
تغليف ESD صناعي
⚡ مواصفات UDA1334BT الصوتية والكهربائية
📊 الأداء الصوتي (3.0V)
| نسبة الإشارة إلى الضوضاء (SNR) | 100dB (A-Weighted @ 44.1kHz) |
| التشوه الكلي (THD+N) عند 0dB | -90dB (44.1kHz) |
| جهد الخرج (RMS) عند 0dBFS | 900mV (يتناسب طردياً مع VDD) |
| فصل القنوات | 100dB |
| معدل العينة الأقصى | 100kHz |
🔌 التغذية والاستهلاك
| جهد التغذية (VDD) | 1.8V – 3.6V |
| تيار التشغيل (3.0V) | ~3.5mA (تناظري) + 2.1mA (رقمي) |
| وضع السكون (Sleep) | < 20µA (بدون ساعة) |
| درجة حرارة التشغيل | -40°C إلى +85°C |
| الواجهة الرقمية | I²S, LSB-justified (16/20/24-bit) |
📍 دليل أطراف UDA1334BT (SSOP16) بالتفصيل
النقطة الدائرية أعلى الشريحة تحدد الطرف 1. الأطراف مرتبة بعكس عقارب الساعة.
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | BCK | ساعة البت (Bit Clock) |
| 2 | WS | تحديد القناة (Word Select) |
| 3 | DATAI | دخل البيانات الصوتية التسلسلية |
| 4 | VDDD | التغذية الرقمية |
| 5 | VSSD | الأرضي الرقمي |
| 6 | SYSCLK | ساعة النظام الرئيسية |
| 7 | SFOR1 | اختيار صيغة البيانات (1) |
| 8 | MUTE | كتم الصوت (HIGH = Mute) |
| 9 | DEEM | تفعيل مرشح de-emphasis |
| 10 | PCS | تحكم في الطاقة واختيار التردد (3 مستويات) |
| 11 | SFOR0 | اختيار صيغة البيانات (0) |
| 12 | Vref(DAC) | مرجع الجهد الداخلي (يحتاج مكثف 1µF) |
| 13 | VDDA | التغذية التناظرية |
| 14 | VOUTL | خرج القناة اليسرى |
| 15 | VSSA | الأرضي التناظري |
| 16 | VOUTR | خرج القناة اليمنى |
⚠️ ملاحظة هامة: طرف Vref(DAC) هو مرجع حساس، يجب أن يوصل بمكثف 1µF إلى الأرضي التناظري، وإلا ستسمع طقطقة وتشويهاً.
🛠️ تكوينات التوصيل العملية
1. وضع I²S القياسي مع 3.3V
التوصيل الأكثر شيوعاً لرسيفرات الأندرويد.
VDD(3.3V) -> 10µF+100nF -> VDDD(4), VDDA(13)
SYSCLK(6) <- from SOC (256fs)
BCK(1) <- I2S BCK
WS(2) <- I2S LRCLK
DATAI(3) <- I2S DATA
Vref(12) <- 1µF to VSSA
SFOR1(7) -> LOW, SFOR0(11) -> LOW (I2S)
MUTE(8) -> LOW (Unmute)
PCS(10) -> LOW (Normal)
VOUTL(14), VOUTR(16) -> 10µF coupling caps -> Amplifier
2. وضع الجسر الأحادي (Bridge Mode)
للحصول على خرج تفاضلي، يمكن توصيل مكبر عمليات خارجي لعكس أحد القناتين. هذا يضاعف الجهد للمضخمات الأحادية.
🛡️ تشخيص الحماية في UDA1334BT
| المشكلة | الأعراض | الإجراء |
|---|---|---|
| Power-On Reset | لا يخرج صوت قبل اكتمال الإقلاع | تأكد من مكثف Vref سليم |
| كتم صوت (MUTE) | صوت صامت تماماً | اخفض طرف MUTE إلى LOW |
📺 الأجهزة التي تستخدم UDA1334BT في مصر
نظراً لاستهلاكها المنخفض، تجدها في: رسيفرات الأندرويد المحمولة، مشغلات MP3، وأجهزة الألعاب المحمولة. وفي كل بيت مصري يهتم بالصوت، هناك مشروع يعتمد عليها.
🔧 أعطال UDA1334BT الشائعة
| العرض | السبب | الحل |
|---|---|---|
| صوت غير نقي | مكثف Vref رديء | استخدم 1µF X7R قريب |
| لا صوت | عطل في BCK أو SYSCLK | افحص الترددات |
🔄 مقارنة UDA1334BT مع البدائل
| الشريحة | SNR | جهد التشغيل | السعر | توصيتنا |
|---|---|---|---|---|
| UDA1334BT | 100dB | 1.8 – 3.6V | اقتصادي | أفضل للبطاريات |
| WM8521 | 98dB | 7.6 – 13.2V | أعلى | للجهد العالي |
✅ الخلاصة: اختر UDA1334BT عندما تريد تشغيل DAC بجهد 3.3V أو أقل. اختر WM8521 إذا أردت خرج 2Vrms مباشر.
📚 مصطلحات
I²S
بروتوكول نقل صوتي رقمي.
LSB-justified
صيغة تبدأ من البت الأقل أهمية.
SNR
نسبة الإشارة للضوضاء.
De-emphasis
مرشح تعويض الترددات العالية.
📄 داتا شيت UDA1334BTS
حمّل الداتا شيت الكامل:
🧠 نصائح من تجربة ورشة الجوكر
- 🔹 استخدم PCS بحكمة: LOW للتشغيل، HIGH للنوم، MID (عائم) لوضع التردد المنخفض.
- 🔹 لا تخلط بين VSSA و VSSD: وصلهما عند نقطة واحدة فقط.
- 🔹 مكثف Vref: ضعه قريباً جداً (1µF X7R).
- 🔹 اختبر بدون حمل: قس الفولت على الخرج.
✅ مميزات شراء UDA1334BT من الجوكر
🎯 أصلية
Philips Semiconductors.
🛡️ ضمان 14 يوم
استبدال فوري.
🚚 توصيل لكل مصر
شحن سريع.
🔗 قطع تحتاجها مع UDA1334BT
🔍 أسئلة متكررة حول UDA1334BT
ليست بديلاً مباشراً، لكنها تستخدم لنفس الغرض مع اختلاف في التوصيل.
❓ 20 سؤال شائع
100dB.
100kHz.
نعم.
🚚 توصيل لكل مصر
شحن خلال 24-48 ساعة. توصيل لجميع محافظات مصر.
