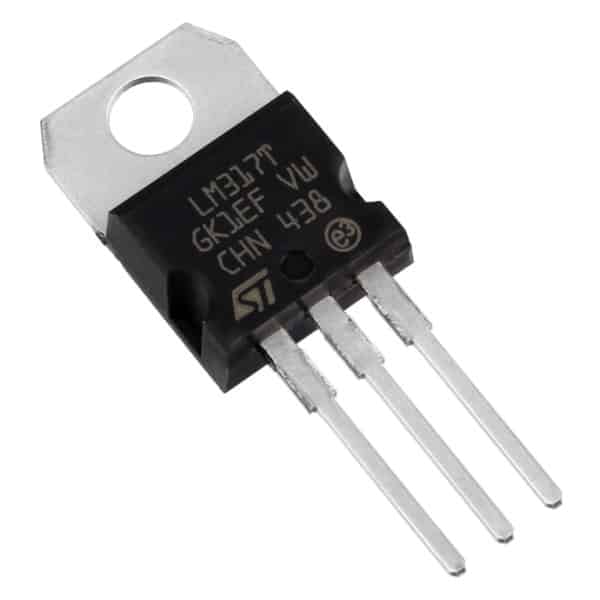

LM317
8,00 EGP
{
“@context”: “https://schema.org/”,
“@type”: “Product”,
“name”: “LM317”,
“image”: [
“https://eljokar.com/wp-content/uploads/2025/03/products-10a4bb_538611ce1e1c4771840b2c07ed91350fmv2-1.jpg”,
“https://chipdatasheet.com/wp-content/uploads/2023/02/Description-and-pinout-LM317..jpg”,
“https://components101.com/sites/default/files/component_pin/LM317-Variable-voltage-regulator-pinout.jpg”
],
“description”: “منظم جهد متغير LM317 من الجوكر للإلكترونيات بدقة عالية وموثوقية ممتازة لجميع تطبيقاتك الإلكترونية”,
“brand”: {
“@type”: “Brand”,
“name”: “Eljokar Electronics”
},
“sku”: “ELJ-LM317-2025”,
“mpn”: “LM317-KSA”,
“offers”: {
“@type”: “Offer”,
“url”: “https://eljokar.com/product/LM317/”,
“priceCurrency”: “SAR”,
“price”: “24.99”,
“priceValidUntil”: “2025-12-31”,
“availability”: “https://schema.org/InStock”,
“itemCondition”: “https://schema.org/NewCondition”,
“seller”: {
“@type”: “Organization”,
“name”: “الجوكر للإلكترونيات”
}
},
“aggregateRating”: {
“@type”: “AggregateRating”,
“ratingValue”: “4.7”,
“reviewCount”: “89”,
“bestRating”: “5”,
“worstRating”: “1”
}
}
جدول المحتويات
✨ LM317 الاستثنائي – منظم جهد متغير عالي الدقة
نطاق جهد واسع
يقدم جهد خرج قابل للضبط من 1.25V إلى 37V
تيار عالي
يدفع تيارًا يصل إلى 1.5A مع حماية مدمجة
ضمان 3 سنوات
أطول فترة ضمان في فئتها مع دعم فني متخصص
شحن سريع
توصيل خلال 24-48 ساعة داخل المملكة
يُعد LM317 من الجوكر للإلكترونيات منظم الجهد المتغير الأكثر شهرة وثقة في عالم الإلكترونيات. هذا المكون الأساسي الذي لا غنى عنه في أي ورشة إلكترونية يتميز بموثوقية عالية وأداء استثنائي.
تم تصميم LM317 لتنظيم الجهد الكهربائي بدقة عالية مع إمكانية تعديل جهد الخرج بسهولة باستخدام مقاومتين خارجيتين فقط. يتميز بتصميم قوي يحمي الدائرة من الحمل الزائد، السخونة الزائدة، والانعكاس القطبي.
ملاحظة تقنية:
يحتوي LM317 على حماية حرارية مدمجة توقف التشغيل تلقائيًا عند الوصول إلى درجة حرارة غير آمنة، مما يضمن أقصى درجات الحماية لمشاريعك.
المميزات الرئيسية لـ LM317
اكتشف ما يجعل LM317 الخيار الأمثل لتنظيم الجهد
تنظيم جهد متغير
يسمح بضبط جهد الخرج بدقة من 1.25V إلى 37V باستخدام مقاومتين خارجيتين
تيار خرج عالي
يدفع تيارًا يصل إلى 1.5 أمبير مع ثبات في الجهد
حماية حرارية
إيقاف تشغيل تلقائي عند السخونة الزائدة لحماية المكونات
حماية التيار الزائد
حماية مدمجة ضد التيارات الزائدة التي قد تضر بالدائرة
انخفاض جهد الدخل-الخرج
فرق جهد يصل إلى 3V فقط بين الدخل والخرج
تصميم متين
متوفر بحزم TO-220 وTO-3 القوية للاستخدام الصناعي
كيف يتفوق LM317 على المنافسين؟
المواصفات الفنية لـ LM317
كل التفاصيل التقنية التي تحتاج لمعرفتها
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| نطاق جهد الدخل | حتى 40V | الحد الأقصى المطلق |
| نطاق جهد الخرج | 1.25V إلى 37V | قابل للضبط |
| تيار الخرج | حتى 1.5A | مع مشتت حراري مناسب |
| انخفاض الجهد (دخل-خرج) | 3V نموذجي | عند 1.5A |
| دقة تنظيم الجهد | ±1% | عند 25°C |
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| نطاق درجة حرارة التشغيل | 0°C إلى +125°C | لحزمة TO-220 |
| المقاومة الحرارية (Junction-to-Air) | 50°C/W | بدون مشتت حراري |
| المقاومة الحرارية (Junction-to-Case) | 5°C/W | لحزمة TO-220 |
| درجة حرارة التقاطع القصوى | 150°C | الحد الأقصى المطلق |
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| نوع الحزمة | TO-220 | متوفر أيضًا بـ TO-3 |
| أبعاد (TO-220) | 10.4 x 4.6 x 9.15mm | الطول x العرض x الارتفاع |
| وزن (TO-220) | 2g | تقريبي |
| مواد التصنيع | بلاستيك مقوى | معدن في الخلفية |
تحميل الوثائق التقنية
توصيل أطراف LM317
فهم دقيق لطريقة توصيل الدائرة
| رقم الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | Adjust | يستخدم لضبط جهد الخرج عبر مقاومة متغيرة |
| 2 | Output | جهد الخرج المعدل (Vout) |
| 3 | Input | جهد الدخل (Vin) يجب أن يكون أعلى من Vout بـ 3V على الأقل |
ملاحظات مهمة حول التوصيل:
- يجب توصيل مكثف 0.1μF بين طرفي الدخل والأرض لتحسين استقرار الدائرة
- يوصى باستخدام مكثف 10μF على الأقل على طرف الخرج لتحسين الاستجابة العابرة
- المقاومة بين طرف Adjust والأرض تحدد جهد الخرج مع مقاومة أخرى بين Adjust و Output
- يجب استخدام مشتت حراري مناسب عند التيارات الأعلى من 500mA
تطبيقات LM317 العملية
اكتشف الإمكانيات الواسعة لـ LM317
مصادر تغذية قابلة للضبط
- مصادر تغذية معملية
- شواحن بطاريات قابلة للضبط
- أنظمة الطاقة المخصصة
الدوائر الإلكترونية
- تنظيم جهد الدوائر المتكاملة
- تغذية المتحكمات الدقيقة
- دوائر التحكم في الجهد
تطبيقات السيارات
- تنظيم جهد السيارة (12V/24V)
- شواحن أجهزة السيارة
- أنظمة الإضاءة الداخلية
الأجهزة المنزلية
- مصادر تغذية الأجهزة الصغيرة
- تحويل الجهد لأجهزة الترفيه
- أنظمة الإضاءة الليد
التعليم والهواة
- مشاريع طلاب الهندسة
- تجارب معامل الإلكترونيات
- تعلم أساسيات تنظيم الجهد
التطبيقات الصناعية
- أنظمة التحكم الصناعية
- مصادر تغذية المعدات
- دوائر التحكم في المحركات
دوائر تطبيقية باستخدام LM317
تصاميم عملية يمكنك تنفيذها
دائرة منظم جهد متغير أساسي
هذه الدائرة البسيطة توضح كيفية استخدام LM317 لإنشاء جهد خرج قابل للضبط:
-
- R1 = 240Ω (مقاومة ثابتة)
- R2 = 5KΩ (مقاومة متغيرة)
- C1 = 0.1μF (مكثف دخول)
- C2 = 10μF (مكثف خروج)
جهد الخرج يحسب من المعادلة: Vout = 1.25 × (1 + (R2/R1))
دائرة شاحن بطارية 12V
تصميم عملي لشاحن بطارية باستخدام LM317 مع تحديد التيار:
- R1 = 0.8Ω (تحديد التيار)
- R2 = 2KΩ (مقاومة متغيرة للجهد)
- D1, D2 (دايودات حماية)
- TR1 (محول 15V)
التيار يحسب من: I = 1.25 / R1 (1.5A لـ R1=0.8Ω)
دائرة منظم تيار ثابت
استخدام LM317 لتنظيم التيار بدلاً من الجهد:
- R1 = 1.25Ω (تيار 1A)
- C1 = 0.1μF (للاستقرار)
- يمكن تغيير R1 للتحكم في التيار
التيار يحسب من: I = 1.25 / R1
مميزات الشراء من الجوكر للإلكترونيات
لماذا نكون خيارك الأول لشراء LM317؟
ضمان 3 سنوات
أطول فترة ضمان في السوق مع تغطية شاملة لجميع عيوب التصنيع
شحن سريع وآمن
توصيل خلال 24-48 ساعة داخل المملكة مع تعقب الطلب لحظة بلحظة
دعم فني متخصص
فريق دعم فني على مدار الساعة عبر الهاتف، البريد الإلكتروني والدردشة الحية
ضمان مطابقة السعر
إذا وجدت السعر أقل في مكان آخر، سنقوم بمطابقته مع هدية إضافية
برنامج الولاء
اكسب نقاطًا مع كل شراء واستخدمها للحصول على خصومات على مشترياتك القادمة
سياسة إرجاع ميسرة
إرجاع المنتج خلال 14 يومًا إذا لم يناسب احتياجاتك دون أي أسئلة معقدة
معلومات الشحن والتوصيل
طرق الدفع المتاحة
آراء العملاء عن LM317
ما يقوله عملاؤنا عن تجربتهم مع LM317
أحمد حسن
أداء ممتاز وتوافق رائع
“استخدمت LM317 في مشروع مصدر تغذية متغير وكان الأداء فوق الممتاز. الدقة في الجهد المطلوب كانت ممتازة. الدعم الفني من الجوكر كان سريعًا ومفيدًا عندما واجهت سؤالًا تقنيًا.”
نورة الفهد
جودة عالية بسعر معقول
“اشتريت 10 قطع من LM317 لمشروع تخرجي في الهندسة الإلكترونية. الجودة ممتازة والأداء كما هو موعود. الشحن وصل قبل الموعد المحدد. النجمة الناقصة لأن الدليل يمكن أن يكون أكثر تفصيلاً للمبتدئين.”
خالد الرشيد
أفضل من المتوقع!
“كنت أستخدم منتجات منافسة لسنوات، ولكن بعد تجربة LM317 من الجوكر لن أعود إليها أبدًا. الأداء في التطبيقات الصناعية كان استثنائيًا. التوصيل كان سريعًا والمنتج مغلف بشكل ممتاز.”
{
“@context”: “https://schema.org”,
“@type”: “Product”,
“aggregateRating”: {
“@type”: “AggregateRating”,
“ratingValue”: “4.7”,
“reviewCount”: “89”,
“bestRating”: “5”,
“worstRating”: “1”
},
“review”: [
{
“@type”: “Review”,
“author”: “أحمد حسن”,
“datePublished”: “2025-03-12”,
“description”: “استخدمت LM317 في مشروع مصدر تغذية متغير وكان الأداء فوق الممتاز. الدقة في الجهد المطلوب كانت ممتازة.”,
“reviewRating”: {
“@type”: “Rating”,
“ratingValue”: “5”,
“bestRating”: “5”,
“worstRating”: “1”
}
},
{
“@type”: “Review”,
“author”: “نورة الفهد”,
“datePublished”: “2025-02-05”,
“description”: “اشتريت 10 قطع من LM317 لمشروع تخرجي في الهندسة الإلكترونية. الجودة ممتازة والأداء كما هو موعود.”,
“reviewRating”: {
“@type”: “Rating”,
“ratingValue”: “4”,
“bestRating”: “5”,
“worstRating”: “1”
}
}
]
}
الأسئلة الشائعة عن LM317
إجابات على أكثر الأسئلة شيوعًا
كيف أحسب جهد الخرج لـ LM317؟
جهد الخرج لـ LM317 يحسب باستخدام المعادلة التالية:
Vout = 1.25 × (1 + (R2/R1))
حيث:
- Vout: جهد الخرج المطلوب
- R1: المقاومة بين الخرج وطرف Adjust (عادة 240Ω)
- R2: المقاومة بين طرف Adjust والأرض
مثال: إذا كانت R1 = 240Ω و R2 = 720Ω، فإن Vout = 1.25 × (1 + (720/240)) = 5V
ما هو الفرق بين جهد الدخل والخرج؟
LM317 يحتاج إلى فرق جهد لا يقل عن 3V بين الدخل والخرج ليعمل بشكل صحيح. هذا يعني:
- إذا كنت تريد جهد خرج 5V، يجب أن يكون جهد الدخل 8V على الأقل
- لجهد خرج 12V، يحتاج الدخل إلى 15V على الأقل
هذا الفرق الجهدي يسمى Dropout Voltage وهو ضروري لعمل المنظم بشكل صحيح.
كيف يمكنني زيادة تيار الخرج لـ LM317؟
لزيادة تيار الخرج عن 1.5A يمكنك:
- استخدام ترانزستور خارجي مثل TIP32 مع LM317
- توصيل عدة وحدات LM317 بالتوازي
- استخدام مشتت حراري كبير لتحسين تبديد الحرارة
ملاحظة: عند التيارات العالية، تأكد من حساب المشتت الحراري المناسب لمنع السخونة الزائدة.
هل يمكن استخدام LM317 لتنظيم التيار؟
نعم، يمكن استخدام LM317 كمنظم تيار ثابت بتوصيل مقاومة بين الخرج وطرف Adjust. التيار يحسب من:
Iout = 1.25 / R
حيث R هي المقاومة بين الخرج وAdjust. مثال:
- لتيار 1A: R = 1.25Ω
- لتيار 500mA: R = 2.5Ω
- لتيار 100mA: R = 12.5Ω
ما هي أهمية المكثفات مع LM317؟
المكثفات ضرورية لضمان عمل LM317 بشكل مستقر:
- مكثف الدخل (0.1μF إلى 1μF): يحسن استجابة المنظم للتغيرات السريعة في جهد الدخل
- مكثف الخرج (10μF إلى 100μF): يحسن الاستجابة العابرة ويقلل التموج في جهد الخرج
- مكثف Adjust (10μF): يحسن كفاءة التنظيم عند استخدام مقاومات كبيرة في دائرة Adjust
كيف أختار المشتت الحراري المناسب؟
اختيار المشتت الحراري يعتمد على:
- فرق الجهد بين الدخل والخرج (Vin – Vout)
- تيار الخرج (Iout)
- درجة الحرارة المحيطة
الطاقة المبددة تحسب من: P = (Vin – Vout) × Iout
مثال: إذا كان Vin=12V، Vout=5V، Iout=1A فإن P=(12-5)×1=7W
يجب اختيار مشتت حراري يمكنه تبديد هذه الطاقة مع الحفاظ على درجة حرارة آمنة.
{
“@context”: “https://schema.org”,
“@type”: “FAQPage”,
“mainEntity”: [
{
“@type”: “Question”,
“name”: “كيف أحسب جهد الخرج لـ LM317؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “جهد الخرج لـ LM317 يحسب باستخدام المعادلة: Vout = 1.25 × (1 + (R2/R1)) حيث R1 هي المقاومة بين الخرج وطرف Adjust (عادة 240Ω) وR2 هي المقاومة بين طرف Adjust والأرض.”
}
},
{
“@type”: “Question”,
“name”: “ما هو الفرق بين جهد الدخل والخرج؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “LM317 يحتاج إلى فرق جهد لا يقل عن 3V بين الدخل والخرج ليعمل بشكل صحيح. هذا يعني إذا كنت تريد جهد خرج 5V، يجب أن يكون جهد الدخل 8V على الأقل.”
}
},
{
“@type”: “Question”,
“name”: “كيف يمكنني زيادة تيار الخرج لـ LM317؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “لزيادة تيار الخرج عن 1.5A يمكنك استخدام ترانزستور خارجي مثل TIP32 مع LM317، أو توصيل عدة وحدات LM317 بالتوازي مع استخدام مشتت حراري كبير.”
}
}
]
}
معلومات الضمان وخدمة ما بعد البيع لـ LM317
ضمان 3 سنوات وخدمة عملاء مميزة
ضمان 3 سنوات
أطول فترة ضمان في فئتها تغطي جميع عيوب التصنيع
- إصلاح أو استبدال مجاني
- لا يوجد رسوم فحص
- تغطية شاملة للمكونات
دعم فني متميز
فريق دعم فني متخصص على مدار الساعة
- دعم تقني متقدم
- مساعدة في حل المشاريع
- استشارات هندسية مجانية
سياسة الإرجاع والاستبدال
مرونة كاملة في إرجاع أو استبدال المنتج
- 14 يومًا لإرجاع المنتج
- استبدال فوري خلال 30 يومًا
- لا أسئلة معقدة
شروط الضمان
ما يشمله الضمان:
- جميع عيوب التصنيع والمواد
- أعطال المكونات الداخلية
- مشاكل الأداء تحت الظروف التشغيلية المحددة
ما لا يشمله الضمان:
- الأضرار الناتجة عن سوء الاستخدام
- التعديلات غير المصرح بها
- التعرض لظروف تشغيل خارج المواصفات
- الكوارث الطبيعية
لتفعيل الضمان، يرجى الاحتفاظ بفاتورة الشراء الأصلية وتجنب إزالة ملصق الضمان الموجود على المنتج.
تسجيل الضمان
لضمان الحصول على كامل مزايا الضمان، ننصح بتسجيل منتجك خلال 14 يومًا من تاريخ الشراء.
جاهز لتجربة LM317 بنفسك؟
اطلب الآن واحصل على شحن سريع، ضمان 3 سنوات، ودعم فني مميز من الجوكر للإلكترونيات
