MIP2F2 – الدليل التقني الكامل لمفتاح الطاقة المتكامل 700V من Panasonic

الكلمة المفتاحية: MIP2F2 – من خبرتنا الطويلة في صيانة مصادر الطاقة (SMPS) لأجهزة التلفاز والشواحن في مصر، نقدم لك هذا الدليل المتكامل لشريحة MIP2F2. هذه الشريحة من Panasonic (Matsushita) هي مفتاح طاقة متكامل (FPS) بجهاد Drain يصل إلى 700 فولت، تيار 1.5 أمبير، وتردد تشغيل 100 كيلوهرتز. تدمج MOSFET قدرة مع دائرة تحكم PWM وحماية متكاملة ضد التيار الزائد (OCP) والجهد الزائد (OVP). تستخدم على نطاق واسع في مصادر الطاقة للتلفاز، الشواحن، وأجهزة الريسيفر. الجوكر للالكترونيات يستورد هذه القطعة الأصلية مباشرة ويوفرها لك بضمان الجودة والشحن السريع لجميع محافظات مصر.

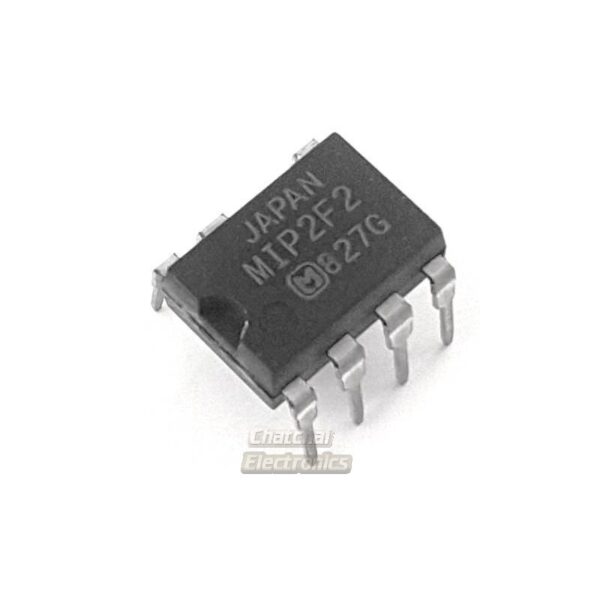

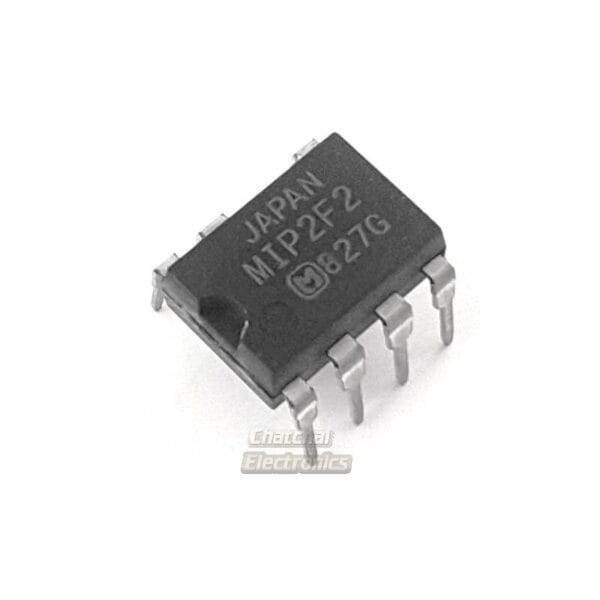

الصورة الرئيسية – عبوة DIP-8

ترتيب الأطراف DIP-8

تطبيق Flyback نموذجي

📊 المواصفات الفنية الكاملة لـ MIP2F2

🔌 دليل توزيع الأطراف (Pinout) لـ MIP2F2 (DIP-8)

🔧 دوائر التطبيق العملية لـ MIP2F2 – محول Flyback الكلاسيكي

    AC in → Bridge → Bulk Cap → Tr.Primary → DRAIN (5)
                │
                Rstart → VCC via aux winding
                GND (2) → Bulk Cap -
    FB (3) ← optocoupler ← TL431 ← output feedback
    IS (4) ── Rsense ── GND


توصية خبير من الورشة المصرية: عند استخدام MIP2F2، تأكد من أن مكثف VCC (47µF/25V) سليم. قيمة Rsense تؤثر على قدرة الخرج – استخدم 0.5Ω لتيار 1.5A. افحص شبكة Snubber على الملف الابتدائي.

🛡️ أنظمة الحماية والتشخيص المدمجة في MIP2F2

• حماية التيار الزائد (Over-Current Protection – OCP): يتم ضبطها عبر مقاومة Rsense على الطرف 4. إذا تجاوز التيار القيمة المحددة، يتم إيقاف التبديل. كيف تعرف أنها اشتغلت؟ ينخفض جهد الخرج ويدخل الجهاز في وضع Auto-restart. الحل: تقليل الحمل أو زيادة قيمة Rsense.
• حماية الجهد الزائد (Over-Voltage Protection – OVP) على VCC: إذا تجاوز VCC 22V، يتوقف الـ IC. كيف تعرف؟ جهد VCC مرتفع جداً. الحل: فحص دائرة الملف المساعد أو إضافة زينر 20V.
• الإقفال تحت الجهد (Under-Voltage Lockout – UVLO): إذا انخفض VCC عن 5V، يتوقف التشغيل.
• حماية الحرارة الزائدة (Thermal Shutdown – TSD): عند 150°C تقريباً، يتوقف التبديل حتى تبرد الشريحة.

📺 قائمة الأجهزة الشائعة التي تستخدم MIP2F2 في مصر

⚠️ الأعطال الشائعة لـ MIP2F2 وحلولها الميدانية

🔄 مقارنة احترافية: MIP2F2 مقابل أبرز البدائل

خلاصة الخبراء: MIP2F2 هو خيار ممتاز لتطبيقات SMPS متوسطة القدرة (15-20 واط) بتردد عالٍ 100kHz. إذا كنت بحاجة إلى تيار أعلى (2A)، فراجع FSL206MR. اكتشف المزيد في قسم الـ IC الرئيسي.

📖 قاموس المصطلحات التقنية (Glossary)

• FPS (Fairchild Power Switch / Integrated Power Switch): مفتاح طاقة متكامل يدمج MOSFET مع دائرة تحكم PWM.
• PWM (Pulse Width Modulation): تعديل عرض النبضة لتنظيم الجهد.
• Flyback Converter: طوبولوجيا شائعة لمصادر الطاقة المنخفضة.
• UVLO (Under-Voltage Lockout): يمنع التشغيل عند جهد منخفض.
• OCP (Over-Current Protection): حماية التيار الزائد.
• OVP (Over-Voltage Protection): حماية الجهد الزائد.
• DIP-8 (Dual In-line Package): عبوة 8 أطراف للتركيب عبر الثقوب.

💡 نصائح الخبراء – من تجربتنا في ورش SMPS بمصر

• ✅ نصيحة 1 (اختيار Rsense): استخدم مقاومة 0.5Ω/1W لضبط تيار 1.5A. إذا كنت تريد تيار 1A فقط، استخدم 0.8Ω.
• ⭐ نصيحة 2 (مكثف VCC): لا تستخدم مكثفًا أقل من 47µF/25V. جفاف هذا المكثف يسبب عدم استقرار.
• ⚡ نصيحة 3 (شبكة Snubber): قبل تركيب شريحة جديدة، تأكد من سلامة دايود snubber (UF4007) والمقاومة والمكثف.
• 🔌 نصيحة 4 (فحص optocoupler): إذا كان الجهاز في وضع حماية OLP (تيك تيك)، اختبر optocoupler.
• 📌 نصيحة 5 (التبريد): رغم أن العبوة DIP-8 تتحمل حرارة أقل من TO-220، أضف مشتت حراري صغير إذا كان التيار قريباً من 1.5A.
• 🇪🇬 نصيحة 6 (الظروف المصرية): أضف Varistor 275V على المدخل لحماية من عابر الجهد العالي.

⭐ مراجعات وتقييمات حقيقية من عملائنا

🔍 أسئلة يبحث عنها الناس (People Also Ask) حول MIP2F2

❓ الأسئلة الشائعة – 20 سؤالاً عن MIP2F2

🚚 سياسة الشحن والتوصيل في مصر

شحن بعد يوم عمل، استلام خلال 24-48 ساعة، تغطية جميع المحافظات.
