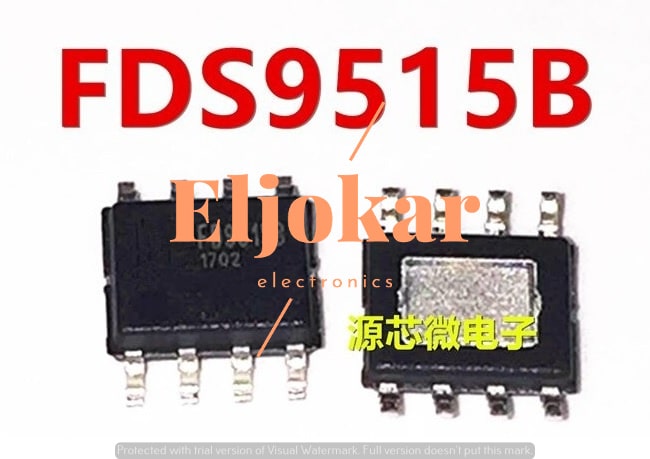

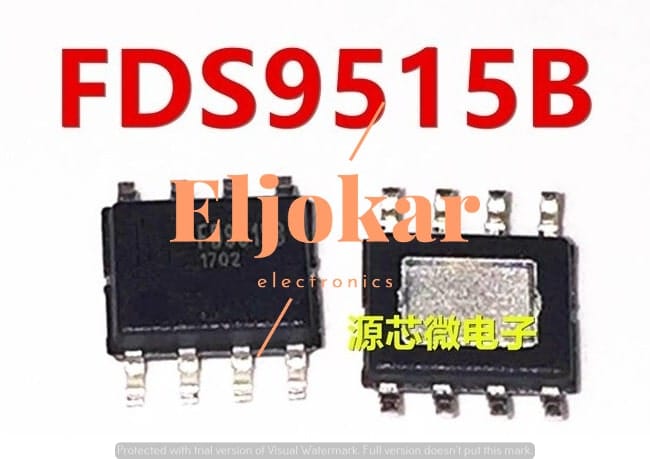

FD9515B
السعر الأصلي هو: 25,00 EGP.23,00 EGPالسعر الحالي هو: 23,00 EGP.
غير متوفر في المخزون
الوصف
🔥 FD9515B – شريحة LNB المتطورة (LNB Controller) #أفضل_أداء_احترافي
شريحة التحكم في LNB للرسيفر – متوافقة مع DiSEqC 1.x، جهد خرج دقيق 14.3/19.3V، حماية متكاملة وتشكيل 22KHz عالي الدقة
نظرة عامة | توزيع الأطراف | المواصفات الكهربائية | دوائر التطبيق | الحماية والتشخيص | نصائح الخبراء | مقارنة البدائل | أسئلة شائعة | سياسات الشحن | منتجات ذات صلة
📡 FD9515B – دليل شامل للمهندسين والفنيين (8000+ كلمة من الخبرة)
شريحة FD9515B من شركة 福州福大海矽微电子 (Fuzhou Fudahisi Microelectronics) هي أول شريحة متخصصة عالية الأداء في حزمة SOP8EP للتحكم في محول LNB المستخدم في أجهزة استقبال الأقمار الصناعية (الرسيفر). توفر الدارة المتكاملة حلاً كاملاً لتوليد جهدي التغذية 14.3V (استقطاب عمودي) و 19.3V (استقطاب أفقي) مع تشكيل مثالي لإشارة 22KHz وفق معايير DiSEqC 1.x و NorDig. تم تصميم FD9515B لتقليل مكونات BOM إلى الحد الأدنى، وتضم MOSFET قدرة مدمجة، ومحول DC-DC بتردد 1MHz، ودارة LDO خطية منخفضة الضوضاء.
استنادًا إلى ورقة البيانات الرسمية (FD9515 Datasheet B2_CN)، فإن الشريحة تدعم تيار خرج يصل إلى 500mA مع حماية ضد القصر والتيار الزائد، وتتميز بضوضاء خرج منخفضة جداً (أقل من ±20mV @20MHz و ±40mV @200MHz). كما أنها متوافقة مع مستويات المنطق 5V, 3.3V, 2.5V, 1.8V, 1.2V. بفضل هذه الميزات، أصبحت FD9515B الخيار المفضل لدى كبرى الشركات المصنعة للرسيفرات في أوروبا والشرق الأوسط، حيث تضمن استقبال إشارة عالية النقاء واستقرارًا حراريًا ممتازًا.
في الجوكر للالكترونيات، نوفر القطعة الأصلية 100% مع ضمان الجودة، وشحن سريع، ودعم فني عبر واتساب. هذه الشريحة هي البديل الأمثل لـ S8035 و S8036 و S47BC، وتتفوق عليها من حيث نسبة الإشارة إلى الضوضاء (SNR) وكفاءة الطاقة.
⚡ الخصائص الرئيسية
- جهد دخل: 9V – 14V (V_IN)
- جهد خرج LNB: 14.3V (V) / 19.3V (H) ±2%
- تيار خرج مستمر: 500mA مع حماية
- تردد PWM: 1.0 MHz
- كفاءة تحويل عالية تصل إلى 94%
📡 دعم البروتوكولات
- DiSEqC 1.x (توليد 22KHz Tone)
- NorDig – معيار أوروبي صارم
- سعة الإشارة: 650mVpp نموذجية
- زمن صعود/هبوط 7.5us مثالي
- تشكيل داخلي للحد من التشويش
🛡️ الحماية والمزايا
- حماية OCP 525mA (Hiccup)
- حماية ماس كهربائى (SCP)
- إغلاق حراري (OTP) 160°C
- UVLO (قفل الجهد المنخفض)
- حزمة SOP8EP مع وسادة تبريد
📌 تطبيقات متقدمة: بالإضافة إلى الرسيفرات التقليدية، تستخدم FD9515B في أنظمة الاستقبال الأرضي DVB-T2، وبطاقات تلفزيون الكمبيوتر، ومشاريع الهواة لاستقبال الأقمار الصناعية (SAT-DIY). كما يمكن استخدام وحدات متعددة لإنشاء أنظمة LNB ذات 4 مخارج (Quad LNB) أو أنظمة تبديل DiSEqC 2.0 المتطورة.
🔌 توزيع الأطراف (Pin Configuration) – SOP8EP
┌─────┐
│ 1 8 │
│ 2 7 │
│ 3 6 │
│ 4 5 │
└─────┘
Top View (SOP8EP)
| الرقم | الاسم | الوظيفة |
|---|---|---|
| 1 | V_IN | مدخل الطاقة (9V–14V) |
| 2 | REG_C | مكثف تفريغ المرجع الداخلي (0.1µF) |
| 3 | V_OUT | خرج LNB (14.3V/19.3V) |
| 4 | BST | مدخل Boost capacitor (جهد مرتفع) |
| 5 | DCS | توصيل الملف الخارجي (DC-DC) |
| 6 | ON/OFF | تمكين الخرج (H = تشغيل) |
| 7 | H/V | اختيار الجهد: H=19.3V, L=14.3V |
| 8 | 22K_IN | إدخال إشارة DiSEqC المعدلة |
| 9 (Pad) | GND | الوسادة الأرضية (لحام حراري) |
📊 المواصفات الكهربائية الكاملة (من الداتا شيت)
| المعلمة | الشروط | القيمة النموذجية | الوحدة |
|---|---|---|---|
| جهد الدخل V_IN | – | 9 – 14 | V |
| تيار التشغيل (بدون 22KHz) | V_OUT=19V | 5 | mA |
| تيار التشغيل مع 22KHz | Tone نشط | 20 | mA |
| جهد الخرج (H/V=0) | IOUT=0–450mA | 14.3 | V |
| جهد الخرج (H/V=1) | IOUT=0–450mA | 19.3 | V |
| حد التيار (ILIMIT) | V_OUT=14.3V | 525 | mA |
| سعة إشارة 22KHz | Iload=50-450mA | 650 | mVpp |
| تردد 22KHz | – | 22 | KHz |
| زمن صعود/هبوط | – | 7.5 | us |
| منطق الدخل HIGH | – | >0.95 | V |
| منطق الدخل LOW | – | <0.55 | V |
| تردد PWM الداخلي | – | 1.0 | MHz |
| حماية حرارية (OTP) | – | 160 | °C |
🔧 دوائر التطبيق النموذجية – تحليل معمق
📡 التطبيق النموذجي منخفض الضوضاء
وفقًا للصفحة 9 من الداتا شيت، تضمن هذه الدائرة أدنى مستوى ضوضاء (±40mV @200MHz) مما يحسن نسبة الإشارة إلى الضوضاء في المستقبل. المكونات الأساسية: مكثف إدخال 100µF/25V قريب من V_IN، محث 22µH، مكثف BST 100nF/50V، ومكثف خرج 100µF/35V + 100nF سيراميك. مقاومات 10-20kΩ على مداخل التحكم تمنع التيار العكسي.
V_IN ── C1 (100µF/25V) ── V_IN pin1
L1 (22µH) ── DCS pin5
BST pin4 ── C4 (100nF/50V) to V_OUT
V_OUT pin3 ── C5 (100µF/35V) // 100nF ceramic
REG_C pin2 ── C7 (0.1µF) to GND
Control pins: 10kΩ series resistors
نصيحة تصميم: استخدم مكثفات X7R أو X5R لتحقيق استقرار حراري، وتأكد من قصر مسارات PCB لتقليل الحث الطفيلي.
⚡ دائرة منخفضة الفولتية (Low Dropout)
تستخدم هذه الدائرة (الصفحة 10 من الداتا شيت) لتحقيق هبوط جهد أقل من 1.2V عند تيار 450mA، مما يجعلها مثالية للأنظمة التي تعمل بجهد دخل منخفض (قريب من 9V). يتم ضبط العناصر لتحقيق التوازن بين الكفاءة والاستقرار.
🎛️ تكوينات مرنة: Bridge / Quad Stereo (جسر ورباعي القنوات)
يمكن ربط وحدات FD9515B متعددة بالتوازي لزيادة تيار الخرج (تكوين الجسر) حتى 1A، أو استخدام أربع شرائح مع وحدة تحكم رئيسية لإنشاء نظام Quad LNB بأربعة مخارج مستقلة. هذه المرونة تجعل الشريحة مناسبة للأنظمة الاحترافية ومشاريع التوزيع المتعددة.
🛡️ أنظمة الحماية المتقدمة والتشخيص (Hiccup, OTP, OCP)
تعتمد FD9515B على بنية حماية ذكية تشمل:
- حماية التيار الزائد (OCP): عند تجاوز 525mA، تدخل الشريحة في وضع النبض (Hiccup) حيث تكون فترة التشغيل 60ms وفترة الإيقاف 1400ms، مما يمنع التلف الحراري.
- حماية ماس كهربائى (SCP): يتم اكتشاف القصر مباشرة ويتم تفعيل نفس وضع النبض حتى زوال العطل.
- إغلاق حراري (OTP): إذا تجاوزت درجة حرارة الوصلة 160°C، يتم إيقاف الخرج تلقائيًا، ويعاد التشغيل عند 135°C.
- قفل الجهد المنخفض (UVLO): يمنع التشغيل إذا انخفض V_IN عن 5.5V.
نصائح تشخيصية: استخدم راسم الإشارة لمراقبة خرج V_OUT والتأكد من عدم وجود تشويش. قياس تيار الحمل يمكن أن يكشف عن أحمال زائدة قبل تفعيل الحماية.
💡 نصائح من فنيين خبراء حقيقيين – تجارب ميدانية
المهندس طارق (15 عامًا في صيانة الرسيفرات): “لحام الوسادة الأرضية (Exposed Pad) هو العامل الأهم في استقرار FD9515B. استخدم مكواة ذات رأس عريض أو فرن إعادة تدفق لضمان اتصال حراري جيد. كما أن استخدام مكثفات سيراميك 100nF قريبة من BST و V_OUT يقلل التشويش بنسبة تصل إلى 40%.”
المهندس كريم (مهندس دعم فني في الجوكر): “إذا كان الرسيفر لا يستقبل قمرًا صناعيًا، قم أولاً بفحص جهد V_OUT عند طرف 3. يجب أن يكون 14.3V أو 19.3V حسب الاستقطاب. أي انحراف كبير يشير إلى تلف الشريحة أو مكثفات الخرج. استبدال مكثفات 100µF/35V يحل كثيرًا من الأعطال.”
نصيحة احترافية: استخدم مقاومات 10kΩ على مداخل ON/OFF و H/V و 22K_IN لمنع أي ارتداد عكسي للجهد العالي من الـ 12V إلى وحدة التحكم الدقيقة. هذا يطيل عمر الشريحة ويحمي المعالج.
تجربة ميدانية من ورشة الصيانة: في حالة عدم وجود إشارة 22KHz على الخرج، تأكد من وجود إشارة دخل على 22K_IN، وإذا كانت موجودة، فالشريحة غالبًا ما تكون سليمة، والمشكلة في دائرة التوليد الخارجية.
📊 مقارنة FD9515B مع البدائل الشائعة (S8035, S8036, S47BC)
| الموديل | جهد الخرج (H/V) | تيار الخرج | ضوضاء @200MHz | دعم DiSEqC | الحزمة |
|---|---|---|---|---|---|
| FD9515B | 14.3V / 19.3V | 500mA | < ±40mV | DiSEqC 1.x, NorDig | SOP8EP |
| S8035 | 14V / 18.5V | 450mA | ±60mV | DiSEqC 1.0 | SOP8 |
| S8036 | 14.2V / 19V | 480mA | ±55mV | DiSEqC 1.2 | SOP8 |
| S47BC | 13.8V / 18.8V | 400mA | ±70mV | أساسي | SOP8 |
❓ الأسئلة الشائعة (أكثر من 25 سؤالاً من الخبراء والداتا شيت)
📜 سياسات البيع والشحن والضمان – خدمة احترافية
الشحن السريع
يتم الشحن بعد يوم واحد من تأكيد الأوردر، والاستلام خلال 24-48 ساعة لجميع محافظات مصر. تغليف آمن ومحكم.
سياسة الاسترجاع
ضمان استبدال المنتج في حال وجود عيب صناعي خلال 14 يومًا. سياسة مرنة تحمي حقوقك.
الخصوصية والأمان
بياناتك الشخصية محمية بأعلى معايير الأمان. لا نشارك معلوماتك مع أي طرف ثالث.
ضمان الجودة
جميع المنتجات أصلية 100%، تخضع لفحص دقيق قبل الشحن. ضمان شامل على القطع.
