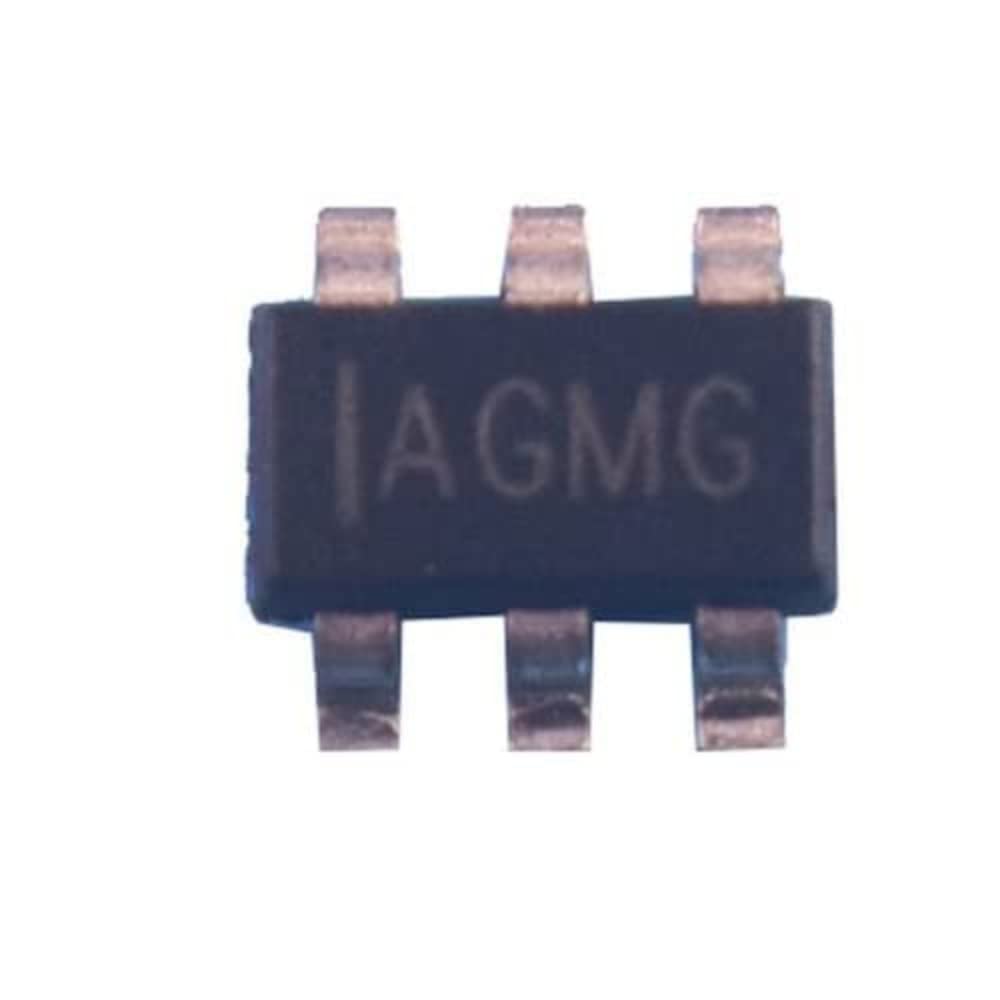

🔹 AGMG – شريحة تصحيح جاما (Gamma Buffer) الاحترافية لشاشات LCD و TFT

AGMG هي دائرة متكاملة متخصصة من نوع “Gamma Buffer” أو “Voltage Buffer”، مصممة خصيصًا لتوليد وتوزيع 14 قناة لجهود تصحيح جاما (Gamma Voltages) في شاشات LCD و TFT. [reference:0]

من خبرتنا التي تزيد عن 12 عامًا في صيانة شاشات سامسونج وإل جي وشاشات الكمبيوتر في مصر، نؤكد أن تلف هذه الشريحة هو السبب الأول وراء مشاكل الألوان غير الطبيعية، الشاشة البيضاء الشاحبة، وفقدان تدرجات الرمادي.

يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.

تعمل الشريحة كدائرة عازلة (Voltage Follower) لكل قناة من قنوات Gamma، حيث تستقبل مرجعًا تم إنشاؤه بواسطة دائرة R-string خارجية وتعيد إنتاج جهد مطابق عبر 14 قناة خرج بتيار عالٍ لتحميل الأعمدة (Source Driver ICs).

على عكس مضخمات الصوت الرقمية مثل NTP7414 أو مثبتات الجهد مثل BL1118، فإن AGMG متخصصة في معالجة الإشارات التماثلية عالية الدقة لضمان دقة الألوان في لوحات LCD.[reference:1]

تأتي الشريحة في علبة TQFP-48 (12×12 مم)، وهي مناسبة للتركيب السطحي (SMD) وتتطلب لحامًا دقيقًا باستخدام مكواة هوائية. تعمل AGMG بجهد تغذية يتراوح بين 6.5V و 18V، مما يجعلها متوافقة مع معظم لوحات T-CON.[reference:2]

إذا كنت تواجه مشكلة في شاشة سامسونج حيث تظهر الصورة بيضاء بالكامل أو شاحبة جدًا مع بقاء واجهة المستخدم (OSD) طبيعية، فاحتمال 99% أن تكون شريحة AGMG (أو ما يعادلها مثل AS15-F) قد تعطلت.[reference:3]

في الجوكر للالكترونيات، نوفر شريحة AGMG الأصلية لتحل محل AS15-F أو AS19-HG مباشرة. هذه الشريحة من أكثر القطع طلبًا في مصر لإصلاح أعطال لوحات T-CON.

📊 المواصفات الفنية الكاملة – AGMG

مواصفات إضافية

نطاق جهود الخرج

انحراف الجهد (Offset Voltage)

تيار السكون (Quiescent)

درجة حرارة التشغيل

سرعة الدوران (Slew Rate)

📍 دليل توزيع الأطراف (Pinout) – AGMG (علبة TQFP-48)

الشريحة ذات 48 طرفاً مرتبة على أربعة جوانب (12 طرفاً لكل جانب). الجدول التالي يوضح وظائف الأطراف الرئيسية:

الأطراف 1-3, 46-48

الأطراف 4-8, 12-16, 22-26, 36-40

\\

GND (Ground)

\\

أرضي مرجعي للدائرة. يجب أن يكون متصلاً بنقطة أرضي واحدة (star ground).

الأطراف 9-11, 17-21, 27-35, 41-45

\\

VGAMMA1 – VGAMMA14 (Outputs)

\\

مخارج جهود جاما الـ 14 قناة. تتصل مباشرة بمداخل Source Driver ICs على لوحة T-CON.

ملاحظة: تختلف تسميات الأطراف قليلاً حسب الشركة المصنعة. يوصى بالاستعانة بدائرة الخدمة (Service Manual) لشاشتك للحصول على pinout الدقيق.

🔧 دوائر تطبيقية نموذجية لـ AGMG

تطبيق رئيسي: لوحة T-CON (Timing Controller) في شاشات LCD و LED.

في هذا التطبيق، تستقبل الشريحة جهودًا مرجعية من دائرة مقسم جهد (R-string) ثم تعيد إنتاجها عبر 14 قناة خرج (VGAMMA1 إلى VGAMMA14) باستخدام دائرة عازلة (Voltage Follower).

هذه الجهود يتم توجيهها إلى أعمدة الشاشة (Source Driver ICs) لضبط كمية الضوء المنقولة لكل بكسل، مما يتحكم في تدرج اللون الرمادي (Gray Scale) وبالتالي جودة الصورة.

تطبيق ثانوي: شاشات العرض الصناعية وأجهزة القياس.

يمكن استخدام AGMG في أي تطبيق يتطلب توزيع جهود مرجعية متعددة بدقة عالية وثبات حراري، مثل أجهزة الذبذبات الرقمية أو شاشات المراقبة.

نصائح للتركيب (Layout Recommendations):

نظرًا لعلبة TQFP-48 الصغيرة، يوصى باستخدام مكواة لحام هوائية (Hot Air Rework Station) بدرجة حرارة 300-350°C وتدفق هواء متوسط.

ضع مكثفات فصل (0.1µF و 10µF) قريبة جداً من أطراف VDD و GND لتقليل الضوضاء في مصدر الطاقة.

اجعل مسارات الخرج (VGAMMA1-14) قصيرة ومتساوية الطول لضمان توازن الإشارة.

استخدم مبدد حراري (heat sink) أو وسادة نحاسية كافية تحت الشريحة (exposed pad) لتبديد الحرارة الناتجة عن التيارات العابرة.

🛡️ أنظمة الحماية والتشخيص في AGMG

لا تحتوي الشريحة على حماية داخلية متكاملة (مثل الحماية الحرارية أو التيار الزائد).

تعتمد الحماية على الدائرة الخارجية المصممة بشكل صحيح. من المهم توفير مصدر طاقة نظيف ومستقر.

في حالة حدوث قصر كهربائي في أحد مخارج الخرج، قد يسخن المكون المقابل للقناة التالفة (يُكتشف عادةً بواسطة كاميرا حرارية).

مؤشرات العطل:

• انعدام جميع جهود الخرج (VGAMMA1-14) عند قياسها على لوحة T-CON – قد يكون مصدر الطاقة مفقودًا أو أن الشريحة تالفة.
• جهود خرج غير منطقية (مثال: بعضها 0V، والبعض الآخر بالقرب من VDD) – قد تكون القناة التالفة قد انهارت.
• سخونة زائدة في الشريعة – قد يكون هناك حمل زائد (تيار مرتفع) أو قصر في إحدى قنوات الخرج.

لتشخيص عطل الشريحة، قم بقياس جهود الخرج باستخدام مولتيميتر عالي الدقة أثناء تشغيل الشاشة. يجب أن تتدرج جهود VGAMMA1 إلى VGAMMA14 بشكل سلس من الأعلى إلى الأدنى (أو العكس). إذا كانت إحدى الجهود منخفضة بشكل غير طبيعي (أقل من 1V) أو مرتفعة بشكل غير طبيعي (قريبة من VDD)، فمن المحتمل أن الشريحة تالفة.

💻 الأجهزة التي يُركَّب فيها AGMG

هذه الشريحة تدخل في العديد من الأجهزة الإلكترونية الحديثة في مصر. إليك أبرزها:

شاشات سامسونج LCD/LED (2010-2017)

شاشات إل جي (LG) LCD

شاشات تلفزيون سوني (Sony) Bravia

شاشات كمبيوتر (Monitors) عالية الدقة

⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية

الصورة شاحبة جدًا (تفتقر إلى التباين)

\\

ضعف في إحدى قنوات Gamma أو تلف جزئي في الشريحة

\\

قارن جهود الخرج مع القيم القياسية (Service Manual). قد تجد قناة واحدة منخفضة.

\\

استبدل AGMG بالكامل (لا يمكن إصلاح قناة واحدة).

🔄 البدائل والمقارنات – AGMG مقابل دوائر Gamma الأخرى

في الجوكر للالكترونيات، نوفر مجموعة من دوائر Gamma Buffer. إليك مقارنة:

AGMG (هذا المنتج)

\\

14 قناة

\\

TQFP-48

\\

شاشات سامسونج، LG، شاشات الكمبيوتر

\\

متوسط (⭐⭐⭐)

AS15-HF

\\

14 قناة

\\

TQFP-48

\\

شاشات سامسونج، بديل مباشر

\\

متوسط (⭐⭐⭐)

NTP7414

\\

مضخم صوت رقمي

\\

QFN-48

\\

معالجة الصوت في شاشات سامسونج

\\

مرتفع (⭐⭐⭐⭐)

BL1118

\\

مثبت جهد

\\

SOT-223

\\

تنظيم 3.3V/5V في اللوحات الرئيسية

\\

اقتصادي (⭐)

خلاصة: اختر AGMG (أو AS15-HF) إذا كنت بحاجة إلى دائرة Gamma Buffer 14 قناة لشاشات LCD. إنها بدائل مباشرة. للمضخمات الصوتية، استخدم NTP7414. لمثبتات الجهد، استخدم BL1118.

📄 الداتا شيت والمصادر التقنية الموثوقة

للاطلاع على التفاصيل الكاملة لدائرة Gamma Buffer (مثل AS15-F)، نوصي بمراجعة المصادر التالية (مع العلم أن الداتا شيت المحدد لـ AGMG ليس متاحًا للعامة، لكن يمكن الاستعانة بمواصفات AS15-F كمرجع مكافئ):

📥 تحميل PDF – داتا شيت AS15-F (مكافئ لـ AGMG)

🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر

✔️ تحقق من جهود الخرج (VGAMMA1-14) أولاً: باستخدام مولتيميتر، قم بقياس جهود الخرج أثناء تشغيل الشاشة. إذا كانت جميعها صفرًا أو غير منطقية، فالشريحة تالفة بنسبة 90%.

✔️ لا تهمل مصدر الطاقة: تأكد من أن جهد VDD يصل إلى الشريحة (عادة 12V) وأنه نظيف وخالٍ من التموجات. مكثف جاف على خط VDD قد يتسبب في أعطال متقطعة.

✔️ استخدم AS15-F كبديل مباشر: إذا لم تجد AGMG، فإن شريحة AS15-F (أو AS19-HG) متطابقة وظيفيًا وتوضع بنفس pinout. بدّل بثقة.

✔️ نظف وسادة اللحام جيداً قبل تركيب الشريحة الجديدة: باستخدام فتيل نزع اللحام وكحول الأيزوبروبيل، لضمان تلامس جيد ومنع حدوث قصر كهربائي.

✔️ استخدم مكواة لحام هوائية بدرجة حرارة مناسبة: علبة TQFP تتطلب لحاماً دقيقاً. درجة حرارة 300-350°C وتدفق هواء متوسط (50% من السرعة القصوى) مثالية.

✔️ احتفظ بنسخة احتياطية من الشريحة: AGMG و AS15-F من أكثر المكونات تعرضاً للتلف في شاشات سامسونج، واحتفاظ بواحدة أو اثنتين في المخزون فكرة جيدة.

✔️ اختبر الشريحة تحت حمل حقيقي (لوحة T-CON): قبل تركيب اللوحة بالكامل، قم بتشغيل الشاشة وتأكد من ظهور الصورة بشكل طبيعي بدون تشوهات في الألوان.

✔️ استخدم كاميرا حرارية لاكتشاف القنوات التالفة: في بعض الأحيان، قد تكون القناة التالفة ساخنة جدًا مقارنة بالقنوات الأخرى. هذا يساعد في التشخيص السريع.

🏆 مميزات الطلب من الجوكر للالكترونيات في مصر

✅ منتج أصلي 100% – شرائح أصلية مع ضمان استبدال لمدة 14 يوم.

✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات الاستبدال والتطبيقات.

✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.

(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).

✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.

⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين

🔗 منتجات ذات صلة – دوائر الصوت والطاقة والإضاءة الخلفية

🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)

• ما هو بديل AGMG؟ بدائل شائعة: AS15-F، AS19-HG، EC5575، ويمكن استخدام RM5010 في بعض التطبيقات.[reference:5][reference:6]
• هل يمكن استبدال AGMG بـ AS15-F مباشرة؟ نعم، في معظم لوحات T-CON، AS15-F هو بديل مباشر لـ AGMG. لهما نفس pinout وعدد القنوات.[reference:7]
• ما هي أعراض تلف AGMG في شاشات سامسونج؟ أشهرها: الشاشة البيضاء (white screen)، الألوان الشاحبة، انعكاس الألوان، أو ظهور خطوط رأسية. غالبًا ما يُشخص العطل على أنه “Gamma IC”.[reference:8]
• كم سعر AGMG في مصر؟ يتراوح بين 100 و 180 جنيهاً حسب البائع والكمية. يتوفر في الجوكر للالكترونيات بسعر 120 جنيهاً (شامل الضمان).
• هل AGMG مناسبة لشاشات LG؟ نعم، بعض شاشات LG تستخدم نفس شريحة Gamma Buffer (مثل AS15-F). تحقق من رقم الجزء على اللوحة قبل الشراء.

❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – AGMG
