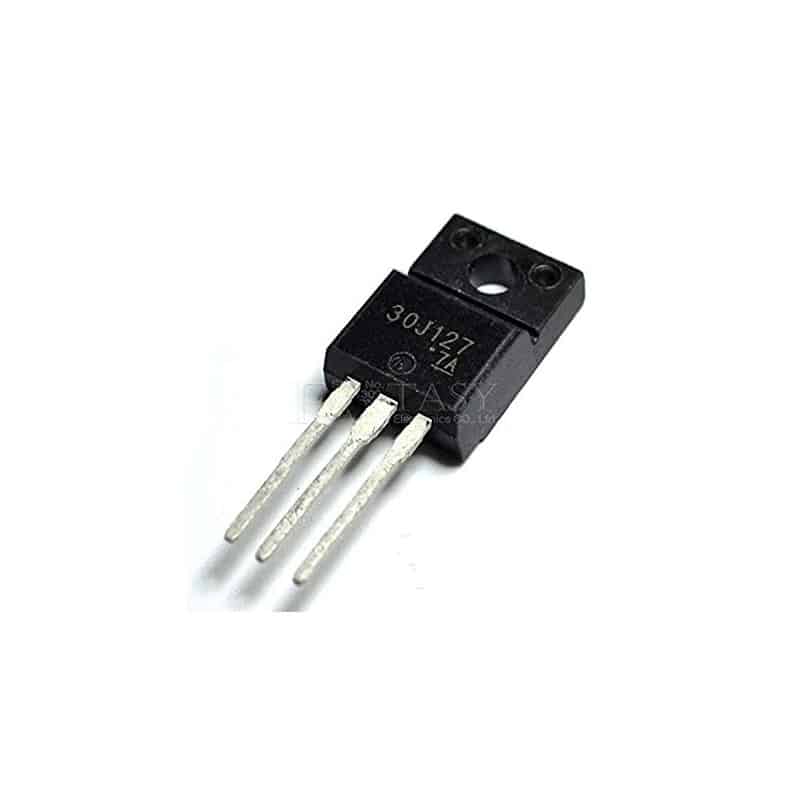

🔹 30J127 – IGBT عالي التيار والجهد (600V, 200A) لتطبيقات الطاقة وشاشات البلازما
30J127 (المعروف أيضًا باسم GT30J127) هو ترانزستور IGBT (Insulated Gate Bipolar Transistor) عالي الأداء، مصمم خصيصًا لتطبيقات شاشات البلازما (PDP) ومصادر الطاقة التبديلية عالية التيار ومحركات المحركات الكهربائية.
من خبرتنا التي تزيد عن 12 عامًا في صيانة الأجهزة الإلكترونية في مصر، نؤكد أن هذا المكون لا غنى عنه في دوائر الطاقة التي تتطلب جهدًا عاليًا (600V) مع تيارات نبضية ضخمة (تصل إلى 200A).
يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
يجمع IGBT بين مزايا ترانزستورات MOSFET (تحكم بجهد البوابة) وترانزستورات BJT (انخفاض جهد التشبع)، مما يوفر كفاءة عالية في التبديل عند الجهود المتوسطة إلى العالية.
يتميز 30J127 بجهد انهيار (Vces) يصل إلى 600V، وتيار مجمع مستمر عالٍ، وتيار نبضي يصل إلى 200A، مما يجعله مثاليًا للمراحل النهائية في شاشات البلازما وعاكسات الجهد (inverters).
سواء كنت فني صيانة شاشات بلازما قديمة، أو مهندس تصميم أنظمة طاقة، أو هاوي إلكترونيات متقدم، فإن 30J127 يوفر لك قدرة فائقة على تحمل التيار والجهد في مساحة صغيرة (علبة TO-220).
بالمقارنة مع المكونات الأخرى مثل 50N06 (MOSFET 60V، 50A)، فإن 30J127 يتحمل جهدًا أعلى بكثير (600V). بالمقارنة مع TPS54328 (منظم جهد 3A)، هذا IGBT مخصص للتيارات الضخمة.
تأتي الشريحة في علبة TO-220 المعدنية، سهلة التركيب على مبددات الحرارة، وهي متوافقة مع العديد من الدوائر التطبيقية القياسية.
📊 المواصفات الفنية الكاملة – 30J127 (GT30J127)
IGBT (N-Channel)
600V
غير محدد صراحة، لكن تيار نبضي 200A (البيانات تشير إلى 200A كقيمة قصوى للنبضات)
200A (نبضي)
±20V (كحد أقصى)
TO-220 (ثلاثة أطراف)
مواصفات إضافية
| المعلمة | القيمة | ملاحظات | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ≈ 1.5V – 2.5V عند التيار المقنن | منخفض نسبيًا | |||||||||||
| -55°C إلى +150°C | لا تتجاوز هذه القيمة | |||||||||||
| شاشات البلازما (PDP)، محولات التردد (inverters)، مصادر طاقة غير منقطعة (UPS) | تيارات عالية وجهد متوسط | |||||||||||
| غير محدد في الورقة، لكن عادةً نانوثانية | سريع بما يكفي لترددات التبديل 20-50 كيلو هرتز | |||||||||||
| رقم الطرف | الاسم | الرمز | الوظيفة |
|---|---|---|---|
| البوابة (Gate) | G | يتحكم في تشغيل IGBT. جهد موجب (10V-20V) بالنسبة للباعث يفتح القناة. يجب حمايته من التفريغ الكهروستاتيكي. | |
| المجمع (Collector) | C | يتصل بالجزء المعدني للتبريد. في دوائر الطاقة، يتصل بالحمل أو بمصدر الجهد العالي. | |
| الباعث (Emitter) | E | عادة ما يتصل بالأرضي (GND) أو بالجهد السالب. يحتوي على ثنائي عكسي مدمج بين المجمع والباعث. |
ملاحظة هامة: الغلاف المعدني للترانزستور هو المجمع كهربائياً. لذا يجب عزله عن المبدد الحراري باستخدام ميكا عازلة وغسالة بلاستيكية إذا كان المبدد الحراري متصلاً بالأرضي.
في علبة TO-220، ترتيب الأطراف هو G، C، E من اليسار إلى اليمين. تأكد دائماً من الرقم المطبوع على العبوة.
🔧 دوائر تطبيقية نموذجية لـ 30J127
تطبيق رئيسي: مرحلة الخرج في شاشات البلازما (Plasma Display Panel – PDP).
في شاشات البلازما، يتم استخدام IGBTs عالية التيار مثل 30J127 في دوائر توليد نبضات الجهد العالي لإثارة خلايا البلازما.
تتطلب هذه التطبيقات تيارات نبضية عالية جدًا (تصل إلى 200A) وجهود تصل إلى 600V، مما يجعل 30J127 مثاليًا لهذا الغرض.
تطبيق ثانوي: عاكس الجهد (Inverter) للمحركات الكهربائية (محركات التيار المتردد).
يمكن استخدام 30J127 في مرحلة الخرج لعاكس الجهد ثلاثي الطور (3-phase inverter) لتشغيل محركات AC بقدرة تصل إلى عدة كيلو واط.
بفضل جهد 600V، يمكن استخدامه في أنظمة 220V AC أو 380V AC بعد تقويمها.
تطبيق ثالث: مصادر الطاقة غير المنقطعة (UPS) عالية القدرة.
في UPS، تُستخدم IGBTs كمفاتيح تبديل سريعة لتحويل التيار المستمر إلى تيار متردد (DC-AC) أو لتصحيح معامل القدرة (PFC).
يوفر 30J127 تيار نبضي عالٍ وقدرة على تحمل الجهد، مما يجعله مناسبًا لوحدات UPS متوسطة القدرة.
تطبيق رابع: دوائر الحث (Induction heating) واللحام العاكس.
في تطبيقات التسخين بالحث، يتم استخدام IGBTs في عاكسات عالية التردد لتوليد تيارات كبيرة في ملفات العمل.
يمكن استخدام 30J127 في هذه التطبيقات بترددات تصل إلى 30-50 كيلو هرتز.
نصائح للتركيب:
استخدم معجون حراري (thermal paste) بين IGBT والمبدد الحراري لتحسين التوصيل الحراري.
لا تنس استخدام حلقة عازلة (bushing) للمسمار وعازل ميكا إذا كان المبدد الحراري متصلاً بالأرضي.
تأكد من أن مقاومة البوابة (Gate resistor) مناسبة (10Ω-100Ω) للتحكم في سرعة التبديل وتقليل التذبذبات.
أضف ثنائيًا حرًا (flyback diode) بالتوازي مع الأحمال الحثية لحماية IGBT من اندفاعات الجهد العكسي.
🛡️ أنظمة الحماية والتشخيص في دوائر 30J127
IGBT نفسه لا يحتوي على حماية داخلية (مثل الحماية الحرارية أو التيار الزائد).
تعتمد الحماية على الدائرة الخارجية المصممة بشكل صحيح.
يتميز 30J127 بثنائي عكسي مدمج (body diode) بين المجمع والباعث يحمي من الجهد العكسي الناتج عن الأحمال الحثية.
مواصفات الثنائي المدمج: تيار عالٍ (200A نبضي)، جهد أمامي منخفض.
إذا تم تجاوز حدود الجهد (600V) أو التيار (200A نبضي)، قد ينهار IGBT (قصر بين المجمع والباعث).
مؤشرات العطل:
- قصر بين المجمع والباعث (C-E) في كلا الاتجاهين – يعني أن IGBT تالف (انهيار حراري أو جهد زائد).
- قصر بين البوابة والباعث (G-E) أو البوابة والمجمع (G-C) – يعني أن طبقة الأكسيد تالفة (عادة بسبب جهد زائد على البوابة).
- سخونة عالية جدًا تحت الحمل العادي – يعني أن خسائر التوصيل عالية (قد يكون الجهد VCE(sat) مرتفعًا).
لتشخيص عطل IGBT، قم بقياس المقاومة بين المجمع والباعث باستخدام المولتيميتر (في وضع المقاومة العالية).
إذا كانت المقاومة صفر أو منخفضة جدًا (أقل من 10 أوم) في كلا الاتجاهين، فالـ IGBT تالف (قصر).
إذا كانت المقاومة عالية جدًا (لا نهائية) في كلا الاتجاهين، فقد يكون IGBT مفتوحًا (نادر).
💻 الأجهزة التي يُركَّب فيها 30J127
هذا الـ IGBT يدخل في العديد من الأجهزة الإلكترونية المتخصصة في مصر. إليك أبرزها:
شاشات بلازما (PDP) قديمة
مصادر طاقة غير منقطعة (UPS) متوسطة القدرة
عاكسات الجهد للمحركات الكهربائية (VFD)
أجهزة اللحام العاكس (Inverter welders)
أجهزة التسخين بالحث الصناعي
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| جهد البوابة منخفض جدًا (<10V)، مقاومة البوابة عالية جدًا، IGBT تالف (مفتوح) | قس جهد البوابة بالنسبة للباعث (VGE)، يجب أن يكون > 10V. افحص IGBT بمولتيميتر. | زد جهد البوابة إلى 15V، قلل مقاومة البوابة (10Ω-100Ω)، استبدل IGBT. | |||||||||||||||||||||||
| جهد البوابة عالٍ باستمرار (عالق عند 15V)، أو IGBT تالف (قصر داخلي) | افحص جهد البوابة، يجب أن يكون صفرًا عند الإطفاء. افحص IGBT بمولتيميتر. | أصلح دارة التحكم (قد تكون عالقة)، استبدل IGBT. | |||||||||||||||||||||||
| جهد VGE غير كافٍ (مقاومة التوصيل مرتفعة)، تيار حمل زائد، مبدد حراري غير كافٍ، IGBT مزيف | قس VGE (يجب أن يكون ≥15V)، قس تيار الحمل، افحص درجة حرارة المبدد. | زد VGE إلى 15V-20V، خفف الحمل، أضف مبدد حراري أكبر، استخدم مروحة تبريد، استبدل IGBT بآخر أصلي. | |||||||||||||||||||||||
| اندفاعات جهد عالية من الحمل الحثي (بدون ثنائي حماية)، جهد بوابة زائد (>20V)، تبديد حراري ضعيف | افحص الدائرة بحثًا عن ثنائي flyback، قس جهد البوابة (يجب ألا يتجاوز ±20V). | أضف ثنائي flyback (مثل FR307 أو BYV26E) بالتوازي مع الحمل، أضف زينر ديود 18V بين G و E لحماية البوابة، حسّن التبريد. | |||||||||||||||||||||||
| المنتج | النوع | جهد الانهيار | التيار القصوى | الاستخدام الموصى به | السعر النسبي |
|---|---|---|---|---|---|
| IGBT | 600V | 200A (نبضي) | شاشات بلازما، عاكسات، UPS | مرتفع (⭐⭐⭐) | |
| MOSFET | 60V | 50A | تطبيقات الجهد المنخفض عالي التيار | متوسط (⭐⭐) | |
| متحكم PWM | – | – | تحكم في SMPS | متوسط (⭐⭐) | BJT (NPN) | 1500V | 8A | شاشات CRT (تيار أقل، جهد أعلى) | اقتصادي (⭐) |
خلاصة: اختر 30J127 إذا كنت بحاجة إلى IGBT قادر على تحمل 600V مع تيارات نبضية تصل إلى 200A، خاصة لتطبيقات شاشات البلازما والعاكسات عالية الطاقة. للتطبيقات ذات الجهد المنخفض (مثل 12V-48V)، استخدم 50N06. للتطبيقات ذات الجهد العالي جدًا (1500V) ولكن تيار أقل، استخدم 208017.
📖 قاموس المصطلحات التقنية (Glossary)
IGBT (Insulated Gate Bipolar Transistor): ترانزستور ثنائي القطب ذو بوابة معزولة، يجمع بين مزايا MOSFET (تحكم بجهد) و BJT (انخفاض جهد التشبع).
Vces (جهد الانهيار): أقصى جهد يمكن تطبيقه بين المجمع والباعث عند إغلاق البوابة.
VCE(sat) (جهد التشبع): الجهد بين المجمع والباعث عندما يكون IGBT في حالة التوصيل الكامل.
PDP (Plasma Display Panel): شاشة بلازما، تستخدم IGBTs عالية التيار لتوليد نبضات الجهد العالي.
Inverter (عاكس جهد): دائرة تحول التيار المستمر (DC) إلى تيار متردد (AC) باستخدام مفاتيح إلكترونية سريعة.
Gate Resistor (مقاومة البوابة): مقاومة متصلة بين مصدر إشارة التحكم وبوابة IGBT للتحكم في سرعة التبديل وتقليل التذبذبات.
Body Diode (ثنائي الجسم): ثنائي مدمج بين المجمع والباعث في IGBTs و MOSFETs، يستخدم في تطبيقات التبديل لاستيعاب التيار العكسي.
📄 الداتا شيت والمصادر التقنية الموثوقة
للاطلاع على التفاصيل الكاملة لـ IGBT 30J127، نوصي بتحميل الداتا شيت الرسمي من AG Electrónica:
📥 تحميل PDF – داتا شيت 30J127 (AG Electrónica)
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات.
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للترانزستورات والمكونات.
- Arduino Forum – مناقشات حول دوائر الطاقة و IGBTs.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ استخدم مبدد حراري مناسب: IGBTs مثل 30J127 يمكن أن تبدد عشرات الواطات. استخدم مبدد حراري كبير (10×10 سم على الأقل) مع معجون حراري للتيارات التي تزيد عن 20A.
✔️ عزل المجمع عن المبدد الحراري: الغلاف المعدني هو المجمع. إذا كان المبدد متصلاً بالأرضي، استخدم ميكا عازلة وغسالة بلاستيكية.
✔️ لا تهمل مقاومة البوابة (Gate Resistor): مقاومة بقيمة 10Ω-100Ω بين خرج المتحكم وبوابة IGBT تمنع التذبذبات وتحد من تيار شحن البوابة. قيم صغيرة جدًا قد تسبب تذبذبات، وقيم كبيرة تبطئ التبديل.
✔️ أضف ثنائي حماية للحمل الحثي: أي محرك كهربائي أو ملف (relay, solenoid) يولد اندفاع جهد عكسي عند إيقاف التشغيل. ثنائي سريع (fast recovery diode) بالتوازي مع الحمل يحمي IGBT.
✔️ تأكد من VGE الكافي: لتقليل VCE(sat) إلى أدنى قيمة، يجب أن يكون VGE = 15V (أو أعلى حتى 20V). استخدام 10V فقط قد يزيد من خسائر التوصيل.
✔️ لا تتجاوز ±20V على البوابة: أقصى جهد مسموح به بين البوابة والباعث هو ±20V. تجاوز هذا الحد قد يثقب طبقة الأكسيد ويتلف IGBT نهائيًا.
✔️ احتفظ بـ IGBT احتياطي: 30J127 من أكثر المكونات تعرضاً للتلف في شاشات البلازما والعاكسات. احتفظ بواحد أو اثنين في المخزون.
✔️ استخدم أوسيلوسكوب لفحص إشارة البوابة: إذا كانت الإشارة غير نظيفة (تذبذبات، ارتفاعات)، فقد يتلف IGBT ببطء. أضف مقاومة بوابة أكبر أو مكثف صغير (1nF) بين G و E لتنعيم الإشارة.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – IGBTs أصلية من AG Electrónica مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات الاستبدال والتطبيقات.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة شاشات بلازما (القاهرة)
“30J127 ممتاز، استخدمته لاستبدال IGBT تالف في شاشة بلازما LG 50 بوصة. يعمل بثبات والتيار عالي. أنصح به.”
مصطفى كامل – صاحب ورشة إلكترونيات (الإسكندرية)
“IGBT أصلية، وفرت علي وقت البحث. أستخدمها بكثرة في إصلاح UPS. الجودة ممتازة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيدة جداً، لكن أتمنى لو كان السعر أقل قليلاً. عموماً أنا راضية.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمتها في مشروع عاكس جهد 3000 واط. تعمل بثبات. شكراً الجوكر.”
كريم الشافعي – فني صيانة UPS (بورسعيد)
“IGBT ممتازة، وصلتني خلال 30 ساعة. أنصح بالتعامل مع الجوكر.”
🔗 منتجات ذات صلة – مكونات الطاقة والإدارة الحرارية
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو بديل 30J127؟ بدائل شائعة: GT30J127 (نفسه)، GT30J124 (جهد أقل؟)، قد تستخدم FGA25N120 أو IRG4PC50U في بعض التطبيقات مع مراعاة الاختلافات.
- هل يمكن استخدام 30J127 في محولات اللحام؟ نعم، يمكن استخدامه في عاكسات اللحام (inverter welders) التي تعمل بتردد 20-50 كيلو هرتز، بشرط توفير تبريد كافٍ.
- ما الفرق بين 30J127 و 30J124؟ وفقًا لورقة البيانات، 30J127 له جهد 600V، بينما 30J124 قد يكون 300V (حسب جدول الرموز). تحقق من الورقة قبل الاستبدال.
- كيف أعرف أن IGBT تالف؟ قس المقاومة بين المجمع والباعث. إذا كانت صفر أوم أو منخفضة جداً (<10Ω) في كلا الاتجاهين، فهو تالف (قصر).
- ما هو سبب تلف 30J127 المتكرر في عاكس الجهد؟ غالبًا بسبب عدم وجود حماية كافية من التيار الزائد، أو سوء التبريد، أو نبضات جهد عالية من الحمل الحثي.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – 30J127
1. ما هو أقصى تيار مستمر لـ 30J127؟
البيانات المتاحة تركز على التيار النبضي (200A). التيار المستمر ليس محددًا صراحة، لكن عادةً IGBTs في علبة TO-220 يمكنها تحمل 20A-40A مستمر مع تبريد جيد. للحصول على تيار مستمر أعلى، استخدم عدة IGBTs على التوازي.
2. هل 30J127 مناسب للتبديل بتردد عالٍ (أكثر من 50 كيلو هرتز)؟
نموذجيًا، IGBTs من هذه الفئة تعمل جيدًا حتى 30-50 كيلو هرتز. للترددات الأعلى، استخدم MOSFETs.
3. ما هو جهد البوابة الموصى به لتشغيل 30J127 بكفاءة؟
يوصى باستخدام VGE = 15V للحصول على أقل VCE(sat). يمكن استخدام 10V لكن مع زيادة طفيفة في خسائر التوصيل.
4. هل يمكن تشغيل 30J127 مباشرة من متحكم دقيق 5V؟
لا، VGE أقل من 5V لا يكفي لتشغيل IGBT بالكامل. تحتاج إلى دارة قيادة (gate driver) ترفع الجهد إلى 15V.
5. ما هو أقصى جهد يمكن تطبيقه على البوابة (Gate)؟
أقصى جهد مسموح به هو ±20V. تجاوز هذا الحد قد يتلف IGBT.
6. هل 30J127 يحتوي على ثنائي حماية مدمج؟
نعم، يحتوي على ثنائي جسم (body diode) بين المجمع والباعث، لكنه ليس بديلاً عن ثنائي flyback الخارجي للحمل الحثي الكبير.
7. ما هي القدرة القصوى التي يمكن تبديدها؟
تعتمد على المبدد الحراري. مع مبدد حراري كبير (1.5°C/W)، يمكن تبديد حوالي 50-80 واط. بدون مبدد حراري، أقل من 5 واط.
8. هل يمكن استخدام 30J127 كمرحل (مفتاح) تيار مستمر؟
نعم، يمكن استخدامه كمفتاح إلكتروني سريع بدلاً من المرحل الميكانيكي، مع ميزة عدم وجود تلامس كهربائي وضجيج.
9. ما الفرق بين 30J127 و GT30J127؟
نفس المكون. GT30J127 هو الاسم الكامل (GT يشير إلى IGBT من AG Electrónica).
10. هل يمكن استخدام 30J127 في دوائر 220V AC؟
نعم، بعد تقويم الجهد، يصبح حوالي 310V DC، وهو أقل من 600V. مناسب جدًا.
11. كيف أحمي 30J127 من التفريغ الكهروستاتيكي (ESD)؟
تجنب لمس البوابة مباشرة. استخدم سوار تأريض. يمكن إضافة زينر ديود 18V بين G و E للحماية من الجهد الزائد.
12. ما هي مدة الضمان على IGBT؟
ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
13. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
14. هل يمكن شراء IGBT بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش.
15. هل IGBT أصلي أم تقليد؟
منتج أصلي 100% من AG Electrónica. لا نبيع منتجات مقلدة.
16. هل 30J127 مناسب لتطبيقات الطاقة الشمسية (Inverters)؟
نعم، يمكن استخدامه في عواكس الطاقة الشمسية الصغيرة والمتوسطة (حتى 5 كيلو واط) بشرط تصميم دارة تبريد جيدة.
17. ما هو تأثير درجة الحرارة على VCE(sat)؟
عادةً، يزداد VCE(sat) مع ارتفاع درجة الحرارة (معامل موجب)، مما يزيد من خسائر التوصيل.
18. هل يمكن استخدام 30J127 في تطبيقات السيارات الكهربائية؟
يمكن استخدامه في أنظمة الجهد المنخفض (48V) أو كمساعد، لكن السيارات الكهربائية تستخدم عادةً IGBTs بجهد 600V-1200V وتيارات أعلى بكثير.
19. كيف أحسن من كفاءة دائرة تستخدم 30J127؟
قلل تردد التبديل إن أمكن، استخدم VGE=15V، استخدم مقاومة بوابة مثالية (10Ω-50Ω)، حسّن التبريد، استخدم مكثفات snubber لتقليل اندفاعات الجهد.
20. أين أجد دائرة تطبيقية لـ 30J127 في عاكس جهد؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
