🔹 3S111 – متحكم PWM متقدم لإمدادات الطاقة التبديلية عالية الكفاءة (SMPS)

3S111 (المعروف أيضًا باسم SSC3S111) هو متحكم PWM (تعديل عرض النبضة) متطور من شركة سانكين (Sanken)، مصمم خصيصًا لإمدادات الطاقة التبديلية (SMPS) في أجهزة التلفزيون الحديثة وشاشات العرض والمعدات الاستهلاكية.

من خبرتنا التي تزيد عن 12 عامًا في إصلاح لوحات الطاقة في مصر، نؤكد أن هذه الشريحة هي الخيار الأساسي في مصادر الطاقة الحديثة التي تتطلب كفاءة عالية وحماية متكاملة.

يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.

تعمل الشريحة في الوضع شبه الرنان (quasi‑resonant) لتقليل خسائر التبديل، مع وضع انفجار تلقائي (auto‑burst) للحفاظ على كفاءة عالية حتى عند الأحمال الخفيفة جدًا.

تتضمن مجموعة حماية كاملة: حماية من التيار الزائد (OCP)، الجهد الزائد (OVP)، الحمل الزائد (OLP)، وارتفاع الحرارة (TSD)، بالإضافة إلى بدء ناعم (soft-start) قابل للتعديل.

سواء كنت فني صيانة أجهزة تلفزيون، مهندس تصميم مصادر طاقة، أو هاوي إلكترونيات، فإن 3S111 يوفر لك حلاً موثوقًا واقتصاديًا لبناء أو إصلاح إمدادات الطاقة الحديثة.

عند مقارنته مع منظمات الجهد الخطي مثل 3S111 أو محولات التبديل المتكاملة مثل TPS54328، فإن هذا المتحكم مناسب للتطبيقات التي تتطلب قدرات خرج تصل إلى 200 واط مع الحفاظ على كفاءة عالية.

للاستخدام مع ترانزستورات قدرة خارجية، يوصى باستخدام 50N06 كمفتاح رئيسي (main switch)، خاصة في تطبيقات 12V-48V.

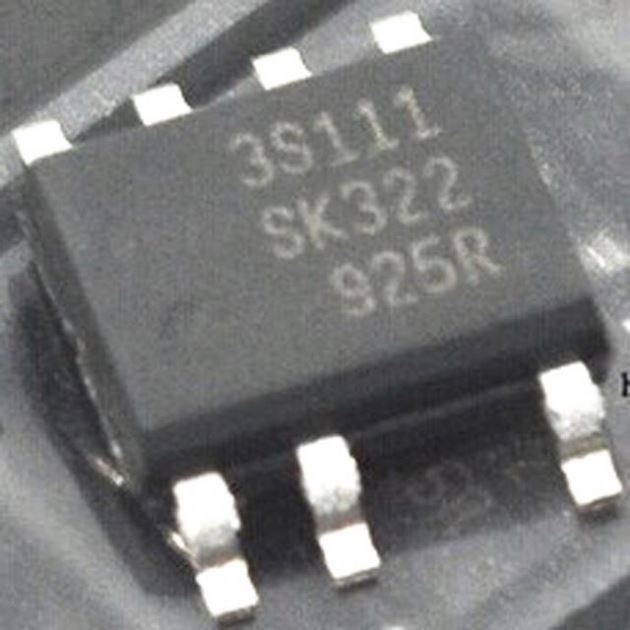

تأتي الشريحة في علبة SOP‑7 صغيرة الحجم، وهي مناسبة للتركيب السطحي (SMD) وتوفر مساحة على لوحة PCB.

📊 المواصفات الفنية الكاملة – 3S111

مواصفات إضافية

تيار البدء الناعم (Soft‑Start)

الحماية

درجة حرارة التشغيل

التطبيقات النموذجية

📍 دليل توزيع الأطراف (Pinout) – 3S111 (علبة SOP‑7)

الشريحة ذات 7 أطراف، مرقمة من 1 إلى 7. الجدول التالي يوضح وظائف كل طرف بناءً على دليل البيانات والدارات التطبيقية النموذجية:

1

2

3

4

5

6

7

ملاحظة: تختلف تسميات الأطراف قليلاً حسب المصدر، لكن الوظائف المذكورة أعلاه هي الأكثر شيوعًا بناءً على دارات تطبيقية من سامسونج وسانكين.

🔧 دوائر تطبيقية نموذجية لـ 3S111

تطبيق رئيسي: مصدر طاقة تبديل (SMPS) لشاشات LED/LCD (بقدرة 50-150 واط).

في هذا التطبيق، تعمل الشريحة كمتحكم رئيسي في الجزء الأولي من مصدر الطاقة.

يتم تغذية VCC (الطرف 1) من مصدر مساعد (auxiliary winding) أو من خلال مقاومة بدء تشغيل (start‑up resistor) من الجهد العالي (حوالي 300V DC).

يتم توصيل مقاومة الكشف عن التيار (Rcs) بين طرف CS (الطرف 4) والأرضي، ويتم اختيار قيمتها بحيث يظل التيار ضمن حدود آمنة (عادة أقل من 2-3 أمبير).

يقوم طرف OUT (الطرف 5) بتشغيل ترانزستور MOSFET خارجي مثل 50N06 الذي يقوم بتبديل ملف الابتدائي للمحول (transformer).

يتم أخذ التغذية المرتدة (feedback) من الجانب الثانوي عبر optocoupler (مثل PC817) وتطبيقها على طرف FB (الطرف 3).

مكثف البدء الناعم (SS) على الطرف 6 (قيمة نموذجية 0.1µF-1µF) يحدد زمن ارتفاع جهد الخرج لتجنب اندفاع التيار عند بدء التشغيل.

تطبيق ثانوي: مصدر طاقة احتياطي (standby) بأقل من 1 واط.

بفضل وضع الانفجار التلقائي (auto‑burst mode)، يمكن استخدام 3S111 في مصادر الطاقة الاحتياطية حيث يكون الحمل صغيرًا جدًا (مثل دائرة التحكم عن بعد في أجهزة التلفزيون).

في هذا الوضع، تستهلك الدائرة أقل من 50 mW عند 230VAC، مما يحقق كفاءة ممتازة في وضع الاستعداد.

تطبيق ثالث: شواحن بطاريات سريعة بقدرة متوسطة (20-50 واط).

يمكن استخدام 3S111 مع محول مناسب وترانزستور خارجي لبناء شاحن بطاريات ليثيوم أيون 12V-24V بتيار 2-3 أمبير.

تساعد الحماية من التيار الزائد والجهد الزائد على حماية البطارية أثناء عملية الشحن.

نصائح للتركيب (Layout Recommendations):

اجعل مسار التيار العالي (primary loop) قصيرًا قدر الإمكان لتقليل التداخل الكهرومغناطيسي (EMI).

ضع مكثف فصل 0.1µF-10µF قريبًا جدًا من طرفي VCC و GND.

افصل أرضي الإشارة (SGND) عن أرضي الطاقة (PGND) عند نقطة واحدة فقط.

استخدم مقاومة بوابة (gate resistor) بقيمة 10Ω-100Ω بين طرف OUT وبوابة MOSFET للتحكم في سرعة التبديل وتقليل التذبذبات.

🛡️ أنظمة الحماية والتشخيص في 3S111

تحتوي الشريحة على مجموعة متكاملة من الحماية لضمان التشغيل الآمن والموثوق:

• حماية التيار الزائد (OCP): يتم كشفها عبر طرف CS (Current Sense). إذا تجاوز الجهد على Rcs الحد المحدد (عادة 0.5V-1V)، تقوم الشريحة بتقليل طاقة الخرج أو إيقاف التشغيل بشكل مؤقت.
• حماية الجهد الزائد (OVP): تراقب جهد VCC. إذا تجاوز 35V، تُغلق الشريحة لمنع التلف.
• حماية الحمل الزائد (OLP): إذا استمرت التغذية المرتدة (FB) في طلب طاقة عالية لفترة أطول من الحد المسموح (عادةً 50-100 مللي ثانية)، تُغلق الشريحة.
• حماية الحرارة الزائدة (TSD – Thermal Shutdown): إذا تجاوزت درجة حرارة الشريحة 150°C، تُغلق الدائرة. تعود تلقائيًا عندما تبرد (مع هستيريسيس).
• قفل زمني (Time limit) وإلغاء حساسية الحافة (LEB): يمنع التشغيل الخاطئ الناتج عن ضوضاء التبديل عند بدء التشغيل.

مؤشرات العطل:

• انعدام جهد الخرج (لا يوجد طاقة) – قد يكون VCC منخفضًا أو الشريحة في وضع الحماية.
• جهد الخرج غير مستقر أو ينهار تحت الحمل – قد يكون هناك مشكلة في التغذية المرتدة أو كشف التيار.
• سخونة زائدة في الشريحة – قد يكون هناك حمل زائد أو مشكلة في التبريد أو دارة خارجية.

لتشخيص عطل الشريحة، قم بقياس الفولتية على الأطراف الرئيسية: VCC (يجب أن يكون بين 4.5V و 35V)، FB (حوالي 1.2V-2.5V حسب الحمل)، CS (يجب ألا يتجاوز الجهد 1V في الظروف العادية).

إذا كان VCC منخفضًا (أقل من 4.5V)، فقد تكون دارة التغذية المساعدة معطلة. إذا كان FB مرتفعًا جدًا (أعلى من 3V)، فقد تكون الشريحة تحاول تشغيل MOSFET باستمرار، مما يشير إلى وجود قصر في الخرج أو مشكلة في optocoupler.

💻 الأجهزة التي يُركَّب فيها 3S111

هذه الشريحة تدخل في العديد من الأجهزة الإلكترونية الحديثة في مصر. إليك أبرزها:

أجهزة تلفزيون LCD/LED

شاشات كمبيوتر (Monitors)

أجهزة استقبال رقمية (Set‑Top Box – STB)

شواحن بطاريات سريعة

أجهزة صوتية (Audio Systems)

⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية

لا يوجد جهد خرج (الجهاز لا يعمل) انعدام جهد VCC، تلف optocoupler، تلف الشريحة نفسها، قصر في MOSFET الخارجي قس جهد VCC (يجب أن يكون >4.5V)، افحص optocoupler باستخدام مولتيميتر، افحص الـ MOSFET أصلح دارة التغذية المساعدة، استبدل optocoupler، استبدل الشريحة، استبدل MOSFET (مثل 50N06)

جهد الخرج غير مستقر أو يهبط تحت الحمل مشكلة في التغذية المرتدة (optocoupler ضعيف)، مكثف خرج تالف، مقاومة Rcs غير مناسبة قس جهد FB (يجب أن يكون مستقرًا)، افحص optocoupler، افحص مكثف الخرج باستخدام ESR meter استبدل optocoupler، استبدل مكثف الخرج، اضبط قيمة Rcs (عادة بين 0.1Ω و 1Ω)

الشريحة تسخن جداً تيار حمل زائد، تبديد حراري غير كافٍ، دارة خارجية تسبب تيارًا كبيرًا على طرف OUT قس تيار الحمل، افحص درجة حرارة الشريحة، افحص مقاومة البوابة (gate resistor) خفف الحمل، أضف مبدد حراري صغير (إذا أمكن)، استخدم مقاومة بوابة أكبر (100Ω-470Ω)

انصهار الفيوز الرئيسي فور التشغيل قصر في MOSFET الرئيسي، قصر في دارة الدخل (rectifier bridge)، قصر في الشريحة نفسها افحص الـ MOSFET (50N06) بين المصرف والمنبع، افحص جسر التقويم، افحص الشريحة استبدل الـ MOSFET، استبدل جسر التقويم، استبدل الشريحة، افحص مكثف الدخل الكبير

🔄 البدائل والمقارنات – 3S111 مقابل متحكمات PWM الأخرى

في الجوكر للالكترونيات، نوفر مجموعة من متحكمات PWM. إليك مقارنة:

3S111 (هذا المنتج)

2S110

1S311

TPS54328

خلاصة: اختر 3S111 إذا كنت بحاجة إلى متحكم PWM متقدم مع وضع رنان وكفاءة عالية لمصادر الطاقة في شاشات LCD/LED وأجهزة التلفزيون الحديثة. للتطبيقات الأبسط (مثل مصادر طاقة صغيرة جدًا)، قد يكون 2S110 كافيًا. لتنظيم الجهد التيار المتردد (DC-DC) عند تيارات منخفضة (3A)، استخدم TPS54328 مع MOSFET خارجي مثل 50N06.

📄 الداتا شيت والمصادر التقنية الموثوقة

للاطلاع على التفاصيل الكاملة لمتحكم PWM 3S111، نوصي بتحميل الداتا شيت الرسمي من Sanken:

📥 تحميل PDF – داتا شيت 3S111 (Sanken)

🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر

✔️ تحقق من optocoupler دائمًا: في أعطال انعدام جهد الخرج، يكون optocoupler هو المكون الأكثر شيوعًا للتلف. اختبره باستخدام مولتيميتر أو استبدله بشكل تجريبي.

✔️ لا تهمل مكثف VCC: مكثف 10µF-47µF بين VCC و GND ضروري لاستقرار الشريحة، خاصة عند بدء التشغيل. إذا كان جافًا، فقد لا تبدأ الدائرة.

✔️ احسب Rcs بدقة: قيمة مقاومة كشف التيار (Rcs) تحدد الحد الأقصى للتيار. Rcs = Vcs(limit) / Ipk. قيمة نموذجية 0.22Ω-0.68Ω (قدرة 1W-2W).

✔️ استخدم مقاومات عالية الدقة (1%) للتغذية المرتدة: دقة جهد الخرج تعتمد على دقة مقسم الجهد الثانوي ومقاومة LED الخاصة بـ optocoupler.

✔️ اختبر الدائرة تحت حمل كامل قبل التصنيع النهائي: تأكد من أن جميع الحماية تعمل بشكل صحيح (خاصة OCP).

✔️ لا تتجاوز 35V على VCC: أقصى جهد مسموح به هو 35V. استخدام جهد أعلى (حتى 50V) سيؤدي إلى تلف الشريحة فورًا.

✔️ احتفظ بنسخة احتياطية من الشريحة في مخزونك: 3S111 من أكثر المكونات استخدامًا في لوحات طاقة شاشات التلفزيون، وقد يكون توفره محدودًا في بعض الأحيان.

✔️ استخدم أوسيلوسكوب لفحص إشارة البوابة (OUT): يجب أن تكون الإشارة نظيفة بدون تذبذبات. إذا كانت غير مستقرة، فزد مقاومة البوابة أو أضف مكثفًا صغيرًا (47pF-100pF) بين البوابة والمصدر.

🏆 مميزات الطلب من الجوكر للالكترونيات في مصر

✅ منتج أصلي 100% – شرائح أصلية من Sanken مع ضمان استبدال لمدة 14 يوم.

✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات التطبيقات والتصميم.

✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.

(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).

✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.

⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين

🔗 منتجات ذات صلة – متحكمات ومكونات الطاقة

🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)

• ما هو بديل 3S111؟ بدائل شائعة: SSC3S111 (نفسه)، 2S110 (أقل كفاءة)، 1S311 (أقل كفاءة)، وقد يستخدم بعض التقنيين LD7535 أو OB2263 مع تعديل الدائرة.
• هل 3S111 مناسب لشاشات Samsung؟ نعم، يستخدم على نطاق واسع في لوحات الطاقة لشاشات سامسونج LCD/LED (موديلات 2010-2020).
• كيف أعرف أن 3S111 تالفة؟ قس جهد VCC (يجب أن يكون بين 4.5V و 35V). إذا كان VCC طبيعيًا ولكن لا يوجد خرج على OUT (يجب أن يكون هناك نبضات تحت الحمل)، فقد تكون الشريحة تالفة. استبدلها بشكل تجريبي.
• ما هي قيمة مقاومة كشف التيار (Rcs) النموذجية لـ 3S111؟ تعتمد على القدرة المطلوبة. لـ 50 واط، حوالي 0.5Ω-1Ω (قدرة 1W-2W). لـ 100 واط، 0.22Ω-0.33Ω (قدرة 2W-3W).
• هل يمكن استخدام 3S111 في مصادر طاقة 12V؟ نعم، يمكن استخدامه لتوليد 12V (أو أي جهد آخر) من خلال اختيار محول مناسب وتغذية مرتدة من الجانب الثانوي.
