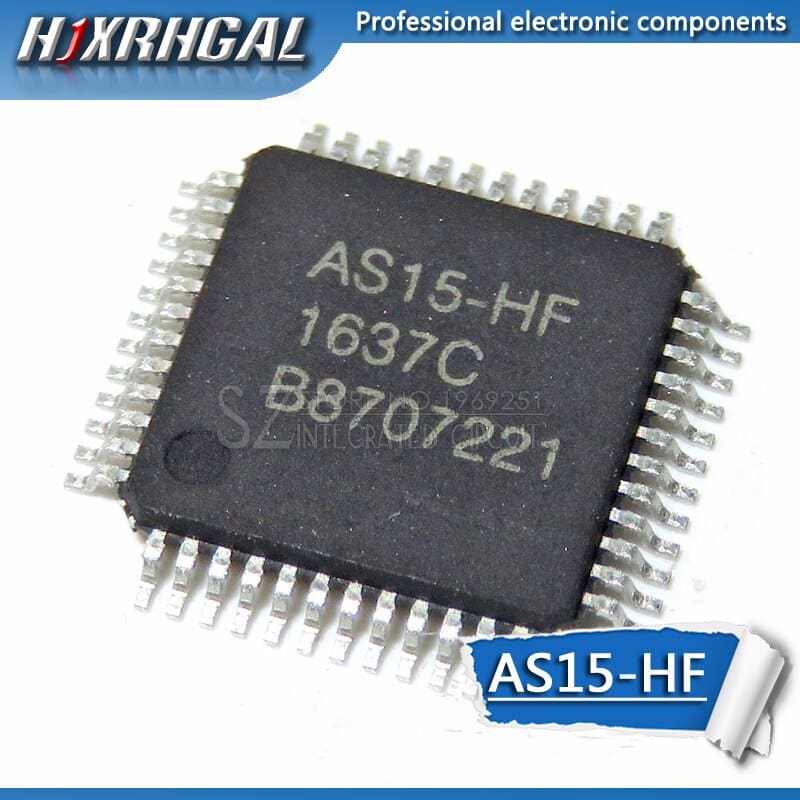

🔰 AS15-HF ايسي فولت بافر 14+1 قناة – الحل الأمثل لجاما TFT-LCD
من خبرتنا في صيانة شاشات LCD وريسيفر مصر، يعتبر AS15-HF من E-CMOS من أكثر قطع الغيار حيوية لإصلاح مشاكل التدرج اللوني (Gamma) و جهد Vcom في تلفزيونات LED/LCD. الجوكر للالكترونيات مستورد مباشرة لهذا الايسي الأصلي 100%، متوفر في مصر مع توصيل لجميع المحافظات خلال 24-48 ساعة. يتميز بمدى جهد واسع من 6.5V إلى 18V، ومعدل انحدار 1V/μs، وتيار خرج Vcom يصل ±100mA مما يضمن ثبات صورة استثنائي. سواء كنت فني محترف أو ورشة صيانة، هذا الدليل الشامل يغطي كل ما تحتاج معرفته عن AS15-HF.
⚙️ المواصفات الفنية الأساسية (Electrical Characteristics)
مواصفات إضافية هامة (بيئة التشغيل والحماية)
📌 دليل توزيع الأطراف (Pinout) – TQFP-48
| رقم الطرف | الاسم | الوظيفة التفصيلية |
|---|---|---|
| 1-4, 44-48 | IN_A, IN_B, IN_C … | مداخل البافر (Rail-to-Rail) |
| 5-14, 35-43 | OUT_A ~ OUT_N | مخارج البافر للجاما (قنوات 14) |
| 15, 32 | VS+, VS- | مصدر الطاقة الموجب والسالب (أو GND في single supply) |
| 16 | Vcom_IN | مدخل جهد Vcom المرجعي |
| 17 | Vcom_OUT | خرج بافر Vcom عالي التيار ±100mA |
| 28, 29 | Enable/NC | التحكم في وضع الاستعداد (حسب الفئة) |
| Exposed pad | GND | وسادة حرارية أرضية لتبديد الحرارة (ضرورية للتيارات العالية) |
💡 نصيحة الخبراء: عند استبدال AS15-HF، تأكد من لحام الوسادة الحرارية المركزية بشكل جيد لتجنب ارتفاع الحرارة، خاصة مع تيار Vcom.
🔌 تكوينات التوصيل ودوائر التطبيق العملي
في لوحات TFT-LCD، يتم توصيل AS15-HF كمتابع جهد (Unity Gain Buffer) لكل جهد مرجعي من سلسلة المقاومات الجاما. التوصيلات الأساسية:
- وضع الجهد المفرد (Single Supply): VS- متصل بـ GND، VS+ = 12V أو 15V، مع مكثفات تبريد 0.1µF و 4.7µF على الأطراف.
- توصيل Vcom المرجعي: يتم إدخال جهد متوسط (عادة VGH/2) إلى Vcom_IN ويُخرج بتيار يصل 100mA لشحن وتفريغ لوحة LCD.
- ترتيب القنوات الأعلى والأدنى: الأطراف A,B,M,N هي Rail-to-Rail كاملة، بينما C~L مداها محدود ±3.5V تحت حمل 5mA (مناسب للجاما الداخلية).
نوصي باتباع الرسمة التطبيقية القياسية من الداتاشيت لضمان استقرار إشارة 2MHz وعزل عالي بين القنوات.
🛡️ أنظمة الحماية والتشخيص المدمجة
- حد تيار القصر (Short Circuit Limit): ±120mA لقنوات A~N و ±300mA لـ Vcom، حماية مؤقتة ضد التحميل الزائد.
- حماية من انعكاس الطور (Phase Reversal Protection): المدخلات تتحمل حتى Vs- -0.5V و Vs++0.5V دون قلب الطور.
- التبريد الحراري عبر Exposed Pad: مقاومة حرارية منخفضة (Θja = 31°C/W للنسخة ذات الوسادة) تمنع الإغلاق الحراري.
- التشخيص الميداني: إذا كان خرج Vcom منخفضاً أو به تموج، قد يكون الحمل كبيراً أو اللحام سيئاً – قم بقياس المقاومة بين الخرج والأرضي.
📺 الأجهزة التي تستخدم AS15-HF (شاشات LCD)
| نوع الجهاز | الماركات الشائعة | ملاحظات التوافق |
|---|---|---|
| تلفزيونات LED/LCD | Samsung, LG, Sony, TCL, Toshiba | يستخدم في لوحات TCON ومنطق جاما |
| شاشات مراقبة طبية | Barco, Eizo | تطبيقات دقة ألوان عالية |
| شاشات عرض صناعية | Advantech, AUO | تثبيت الجهد المرجعي للصفوف |
في مصر، أكثر الأعطال شيوعاً في تلفزيونات سامسونج سلسلة D/E/F بسبب تلف AS15-HF مما يؤدي إلى انعكاس الألوان أو تدرج غير طبيعي.
⚠️ الأعطال الشائعة وحلولها (من واقع الورش)
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| تدرج لوني غريب / ألوان سلبية | تلف داخلي في بافر الجاما | قياس خرج كل قناة (يجب أن تكون بين 0-12V حسب المقسم) | استبدال AS15-HF فوراً |
| صورة وامضة أو وميض Vcom | تيار Vcom غير كافي / قصر في اللوحة | فحص درجة حرارة الايسي وخرج Vcom مع oscilloscope | تغيير الايسي وتنظيف اللوحة من المكثفات التالفة |
| الجهاز لا يعمل (لا صورة) | دائرة قصر في مصدر 12V أو لحام سيء | قياس VS+ و VS- بالنسبة للأرضي | إعادة لحام دقيق أو تبديل |
| سخونة مرتفعة جداً | وسادة حرارية غير ملحومة أو تحميل زائد | فحص التوصيل بين الوسادة و GND | لحام بالهواء الساخن + معجون فضي |
🔄 البدائل المتاحة ومقارنة مع AS15-HF

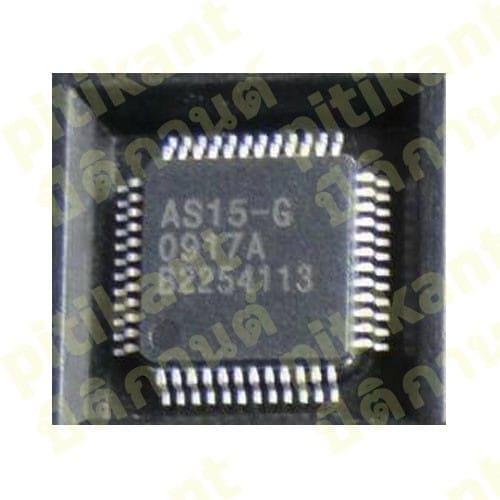

| الموديل | القدرة/تيار الخرج | الجهد | عدد القنوات | التوصية |
|---|---|---|---|---|
| AS15-HF (الأصلي) | Vcom 100mA | 18V max | 14+1 | الاختيار الأمثل للأصالة والتوفر في مصر |
| AS15-G / HG | مطابق (نسخة خضراء) | نفسه | نفسه | بديل متوافق تماماً |
| AGMG | تيار أقل 60mA | 16V | 10 قنوات | لا يصلح مباشرة (دائرة مختلفة) |
| NTP7414 | جهد مرتفع | 24V | 4 قنوات | لتطبيقات أخرى (مضخم صوت) |
✅ خلاصة: AS15-HF هو المرجع الفعلي لمعظم لوحات TCON الحديثة. البديل المباشر هو AS15-HG أو AS15-F فقط.
📖 قاموس المصطلحات التقنية (Glossary)
- Gamma Correction
- تصحيح جاما: معالجة الجهد لتحسين تدرج الألوان وسطوع الشاشة.
- Vcom
- جهد مشترك للقطب المشترك في شاشات LCD، يحدد جهد الخلفية.
- Rail-to-Rail
- قدرة مكبر العمليات على جعل خرج قريب من جهد التغذية (Vs+ و Vs-).
- Slew Rate
- معدل تغير الجهد لكل ميكروثانية، يحدد سرعة الاستجابة.
- GBWP
- حاصل ضرب الكسب وعرض النطاق، معيار أداء مكبر العمليات.
- Exposed Pad
- وسادة معدنية مكشوفة أسفل الحزمة لتبديد الحرارة ولحامها بأرضي PCB.
- Buffer Amplifier
- مضخم تابع للجهد (كسب=1) يُستخدم لعزل الأحمال.
📄 ورقة البيانات (Datasheet) والمراجع التقنية
للاطلاع على المواصفات الكاملة والمنحنيات التفصيلية، يمكن تحميل الداتاشيت الرسمي من AllDatasheet (AS15-HG) أو Datasheet4U. ننصح بالرجوع إلى الرسم التوضيحي لترتيب الأطراف والترددات قبل التطبيق. أيضاً مناقشة تقنيات اللحام على Arduino Forum مفيدة للهواة.
🧠 نصائح الخبراء (من تجربتنا في الورشة)
- ✔️ استخدم Flux عالي الجودة أثناء لحام AS15-HF لتجنب الجسور بين الأطراف.
- ✔️ اختبر خرج Vcom تحت حمل حقيقي (المقاومة المكافئة للوحة حوالي 200Ω) للتأكد من التيار.
- ✔️ لا تستخدم ايسي مستعمل من لوحات أخرى؛ غالباً ما يكون متضرراً حرارياً.
- ✔️ ضع مكثف 10μF عند طرف Vcom_OUT لتحسين استقرار الحلقة المغلقة.
- ✔️ في مصر، احذر من التقليد الرخيص: توفر الجوكر للالكترونيات ضمانة المنشأ الأصلي.
🏆 لماذا تشتري AS15-HF من الجوكر للالكترونيات؟
- ✅ منتج أصلي 100% – مستورد مباشرة من E-CMOS ومصادر موثوقة.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، المنصورة، أسوان، وغيرها) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب 01288929498 لمساعدتك في التشخيص.
- ✅ ضمان استبدال في حالة وجود عيب صناعي.
⭐ مراجعات وتقييمات العملاء
🔗 منتجات قد تحتاجها (ذات صلة)
🔍 أسئلة يبحث عنها الناس (People Also Ask)
- هل AS15-HF يصلح لشاشة سامسونج UA55F6800؟ نعم، يستخدم في العديد من لوحات TCON سامسونج F-series.
- كيف أعرف أن AS15-HF تالف؟ سخونة مرتفعة، خرج جاما غير طبيعي، أو ألوان مقلوبة.
- ما هو سعر AS15-HF في مصر؟ يتوفر في الجوكر بسعر منافس، يرجى التواصل لمعرفة آخر تحديث.
- هل يمكن استبداله بـ AS15-G؟ نعم، هما متطابقان كهربائياً.
- مدة توصيل AS15-HF لمحافظات مصر؟ من 24 إلى 48 ساعة بعد الشحن.
❓ الأسئلة الشائعة (FAQ) – 20 سؤالاً شاملاً
1. ما الفرق بين AS15-HF و AS15-HG؟
HF lead-free مع وسادة حرارية، HG أخضر صديق للبيئة، أداء متطابق.
2. كم جهد التغذية الموصى به؟
يوصى بـ +12V و GND (Single supply) أو ±5V لتطبيقات مزدوجة.
3. هل يعمل مع جهد 5V فقط؟
الحد الأدنى 6.5V، لذلك لا يصلح عند 5V وحيد.
4. كيف أتعامل مع الحرارة الزائدة بعد التركيب؟
تأكد من لحام الوسادة المركزية وضع مروحة تبريد على المشتت إذا لزم الأمر.
5. هل يوجد ضمان على القطعة؟
نعم، الجوكر يوفر ضمان الاستبدال للقطع الأصلية.
6. ما هو GBWP المناسب لتطبيقات الفيديو؟
1MHz يكفي للإشارات الثابتة للجاما، و2MHz نطاق ترددي.
7. هل يناسب شاشات 4K؟
نعم، يستخدم في لوحات 4K حيث يحتاج 14 قناة جاما.

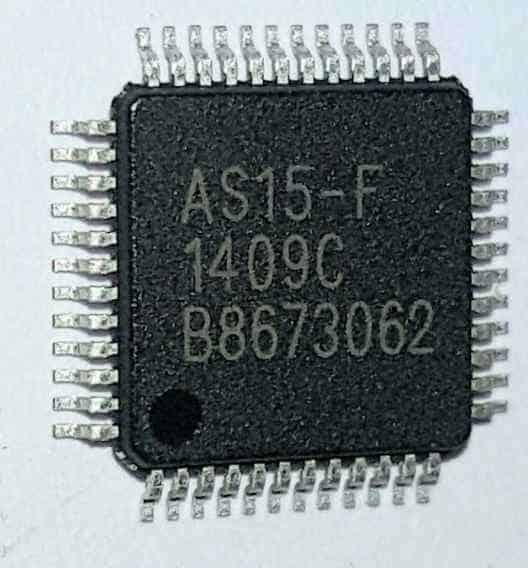

8. هل يختلف pinout بين AS15-HF و AS15-F؟
مطابق، ولكن HF يتضمن وسادة حرارية محسنة.
9. كم تيار الاستهلاك الكلي؟
حوالي 5mA للـ Vcom + 500μA لكل قناة، أي حوالي 12mA نموذجياً.
10. هل يمكن استخدامه في مشاريع Arduino كـ buffer؟
نعم، لكن يجب مراعاة الجهد 6.5V كحد أدنى.
11. بديل مباشر من Texas Instruments؟
لا يوجد بديل دقيق، لكن BUF16821 مشابه لكنه BGA.
12. متى أختار AS15-HF بدلاً من AS15-G؟
إذا كنت بحاجة لخصائص lead-free وثبات حراري عالٍ، اختر HF.
13. هل يمكن استلام المنتد من المعرض في مصر؟
نعم، يتم التوصيل لكل المحافظات وليس لدينا استلام يدوي حاليًا.
14. مدة الشحن داخل القاهرة؟
24 ساعة عمل بعد شحن الطلب.
15. كيفية فحص جودة اللحام بعد الاستبدال؟
استخدم عدسة مكبرة وتحقق من عدم وجود قصر بين الأطراف باستخدام الملتيميتر.
16. هل يشترط استخدام مكثفات سيراميك 0.1μF؟
نعم، لمنع التذبذب عند 2MHz، قم بوضعها قرب pins.
17. ماذا تعني علامة “E2” في الكود؟
يعني أن pin 40 مخصص لـ Vcom- في بعض الإصدارات.
18. هل يمكن شراء اكثر من قطعة بخصم؟
تواصل معنا عبر واتساب لمعرفة عروض الجملة.
19. هل يوجد فيديو تعليمي لتركيب AS15-HF؟
لدينا دليل نصي شامل، قريباً فيديو على قناة الجوكر.
20. ماذا أفعل إذا لم تعمل الشاشة بعد التركيب؟
راجع polarity للتغذية، وتأكد من جهد المرجعي لـ Vcom.
