BL1118
السعر الأصلي هو: 10,00 EGP.9,00 EGPالسعر الحالي هو: 9,00 EGP.
غير متوفر في المخزون
الوصف
📑 فهرس المحتويات (التنقل السريع)
🔰 BL1118 – منظم الجهد المزدوج LDO 1A: الحل الأمثل لإمدادات الطاقة المستقرة
من خبرتنا في صيانة أجهزة المودم، شاشات LCD، واللوحات الأم في مصر، نؤكد أن BL1118 هو واحد من أكثر منظمات الجهد منخفضة الفقد (LDO) موثوقية. الجوكر للالكترونيات يستورد هذا الايسي الأصلي مباشرة، ويوفر توصيل لجميع محافظات مصر خلال 24-48 ساعة. يتميز BL1118 بقناتين مستقلتين، كل قناة توفر حتى 1A، مع جهد دخل يصل 12V، وانخفاض جهد (Dropout) 1.3V نموذجي عند 1A. متوفر بنسخ ثابتة (1.2V,1.8V,2.5V,3.3V,5V) أو نسخة قابلة للتعديل (ADJ) لتوليد جهد من 1.25V حتى 12V. هذا الدليل الشامل سيساعدك على اختيار واستخدام BL1118 باحترافية.
⚙️ المواصفات الفنية الأساسية (Electrical Characteristics)
مواصفات إضافية وبيئية

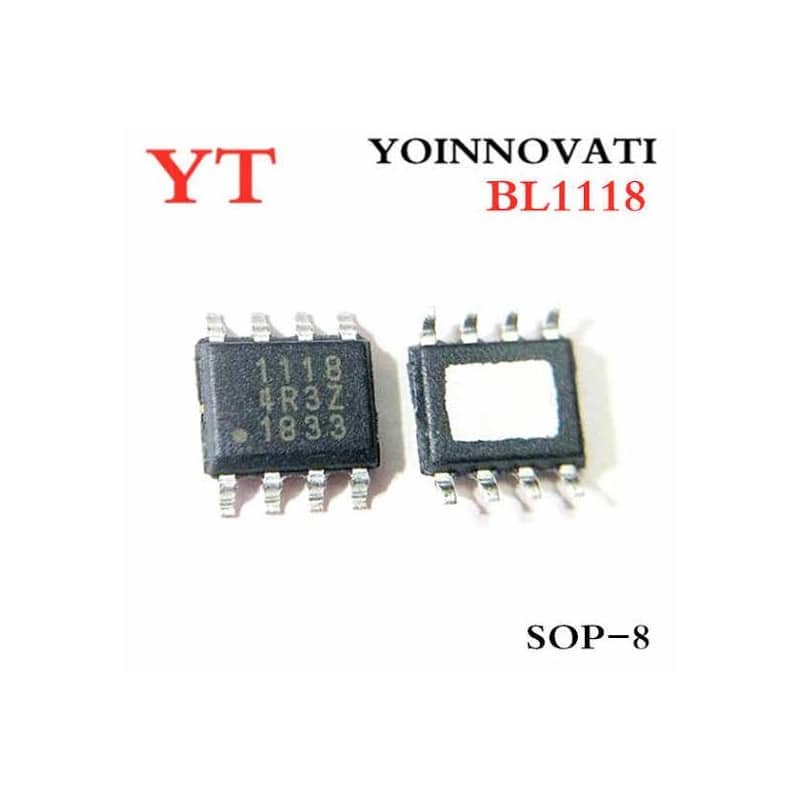

📌 دليل توزيع الأطراف (Pinout) – ESOP-8
| رقم الطرف | الاسم | الوظيفة التفصيلية |
|---|---|---|
| 1 | GND | الأرضي المشترك للدائرتين (يجب توصيله بالوسادة الحرارية). |
| 2 | Vin1 | مدخل الطاقة للقناة الأولى (يُفضل مكثف 0.1µF قريب). |
| 3 | GND | أرضي إضافي (متصلة داخلياً مع pin1). |
| 4 | Vin2 | مدخل الطاقة للقناة الثانية (يمكن ربطه مع Vin1 لتقليل المكونات). |
| 5 | Vout2 | خرج القناة الثاني (تيار حتى 1A). |
| 6 | Vout2 | خرج القناة الثاني (دبوسان لتوزيع التيار). |
| 7 | Vout1 | خرج القناة الأولى. |
| 8 | Vout1 | خرج القناة الأولى (دبوسان لتسهيل التوصيل). |
| Exposed Pad (الوسادة السفلية) يجب لحامها بـ GND لتبديد الحرارة. | ||
💡 نصيحة: في تصميم PCB، استخدم via حرارية تحت الوسادة لتحسين التبريد، خاصة عند سحب 1A من كلتا القناتين.

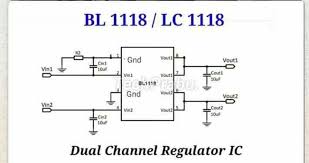

🔌 تكوينات التوصيل ودوائر التطبيق العملي
BL1118 يمكن استخدامه بعدة طرق حسب احتياج المشروع:
- تكوين الجهد الثابت (Fixed): توصيل دخل (Vin) وخرج (Vout) مع مكثفات التصفية. مثلاً BL1118-3.3V يعطي 3.3V ثابتة.
- تكوين الجهد المتغير (Adjustable): باستخدام مقاومتين R1 و R2، Vout = 1.25×(1+R2/R1). يوصى R1 ≤ 125Ω لضمان تيار حمل أدنى 10mA.
- مشاركة مصدر دخل واحد: يمكن ربط Vin1 و Vin2 معاً لتوفير مكثف دخل واحد وتبسيط PCB.
- تحسين رفض التموج (Ripple Rejection): إضافة مكثف bypass (CAD) بين طرف ADJ والأرضي (في النسخة المتغيرة) يحسن أداء التردد العالي.
معادلة الجهد للنسخة المتغيرة: Vout = 1.25V × (1 + R2/R1) + Iadj×R2، ويمكن إهمال Iadj (~50µA) عند R1 صغيرة.
🛡️ أنظمة الحماية والتشخيص المدمجة
- حد التيار (Current Limit): يحد تيار الخرج إلى حوالي 1A (نموذجي) لحماية المنظم من القصر. إذا تجاوز التيار الحد، ينخفض الجهد تلقائياً.
- الإغلاق الحراري (Thermal Shutdown): عندما تصل درجة حرارة القالب إلى 125°C، يُغلق الخرج لحماية الجهاز. يعود تلقائياً عند التبريد.
- منطقة التشغيل الآمن (SOA): يجب ألا يتجاوز تبديد القدرة الكلي 2W (محسوب كـ (Vin1-Vout1)*Iout1 + (Vin2-Vout2)*Iout2).
- التشخيص الميداني: إذا كان الخرج منخفضاً جداً أو متذبذباً، تحقق من مكثف الخرج (يحتاج ESR مناسب) أو من وجود سخونة زائدة.
📺 الأجهزة التي تستخدم BL1118 (تطبيقات حقيقية)
| نوع الجهاز | الماركات الشائعة | ملاحظات التوافق |
|---|---|---|
| لوحات أم للحاسوب | Gigabyte, ASUS, MSI | تغذية شرائح الصوت أو منافذ USB. |
| شاشات LCD و LED | LG, Samsung, TCL | توليد جهد 1.8V للمعالج أو 3.3V للوحة TCON. |
| مودم ADSL | TP-Link, D-Link | تنظيم الجهد للدوائر الرقمية. |
| بطاقات الرسوميات | NVIDIA, AMD | تغذية الذاكرة أو PLL. |
| محولات DC-DC (post regulator) | متنوعة | تنظيف الجهد بعد محول التبديل. |
⚠️ الأعطال الشائعة وحلولها (من واقع الورش المصرية)
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| خرج منخفض أو معدوم | قصر في الحمل، أو دخل منخفض، أو لحام سيء | قياس Vin و Vout، وفحص مقاومة الخرج للأرضي | إعادة لحام أو استبدال المنظم |
| سخونة عالية جداً | تيار عالي جداً، تبديد قدرة كبير، وسادة حرارية غير ملحومة | قياس التيار والحرارة بالأصبع أو ترمومتر | تقليل التيار أو إضافة مشتت حراري / مروحة |
| تموج عالي على الخرج | مكثف خرج غير مناسب (ESR مرتفع) أو مفقود | رؤية التموج بالأوسيلوسكوب | استبدال مكثف خرج بـ 10µF سيراميك X5R |
| انهيار تحت الحمل المفاجئ | سعة خرج غير كافية أو ملفات تغذية طويلة | اختبار الحمل النبضي | إضافة مكثف 22µF أو أكثر |
🔄 البدائل المتاحة ومقارنة مع BL1118
| الموديل | التيار الأقصى | الجهد الأقصى | عدد القنوات | الملاحظات |
|---|---|---|---|---|
| BL1118 (الأصلي) | 2×1A | 12V | 2 | حزمة ESOP-8 حرارية، متوفر ثابت ومتغير |
| LM1117 (مفرد) | 1A | 15V | 1 | يحتاج IC منفصل لكل قناة، مساحة أكبر |
| AZ1117D | 1A | 15V | 1 | مشابه لـ LM1117 |
| RT9173 | 2A | 5.5V | 1 | جهد دخل منخفض، غير مناسب لـ 12V |
| AMS1117 (مزيف) | 0.8A حقيقي | 12V | 1 | انخفاض الجودة، لا ينصح به للأحمال العالية |
✅ خلاصة: BL1118 يتفوق على المنظمات الأحادية بتوفير قناتين مستقلتين في حزمة واحدة، مما يوفر مساحة وتكلفة في التطبيقات المزدوجة الجهد مثل شاشات LCD وأجهزة المودم.
📖 قاموس المصطلحات التقنية (Glossary)
- LDO (Low Dropout Regulator)
- منظم جهد منخفض الفقد: يمكنه العمل بفارق جهد صغير بين الدخل والخرج (1.3V عند 1A).
- Dropout Voltage
- الحد الأدنى لفرق الجهد (Vin – Vout) للحفاظ على التنظيم.
- Quiescent Current (Iq)
- تيار السكون الذي يستهلكه المنظم بدون حمل.
- Line Regulation
- مقدار تغير الجهد الناتج عند تغير جهد الدخل.
- Load Regulation
- مقدار تغير الجهد الناتج عند تغير تيار الحمل.
- Thermal Shutdown
- دائرة حماية تغلق المنظم عند ارتفاع الحرارة الزائد.
- Exposed Pad
- وسادة معدنية أسفل الحزمة تساعد في نقل الحرارة إلى PCB.
- ESOP-8
- حزمة 8 أطراف مع وسادة حرارية مكشوفة.
📄 ورقة البيانات (Datasheet) والمراجع التقنية
للاطلاع على منحنيات الأداء (Dropout vs Iout، تنظيم الحمل، استجابة التردد) وجميع التفاصيل، يمكن تحميل الداتاشيت الرسمي من AllDatasheet (BL1118) أو Datasheet4U. ننصح بالرجوع إلى التطبيقات النموذجية في القسم 6 من الداتاشيت. كما يمكن مناقشة الدوائر على Arduino Forum.
🧠 نصائح الخبراء (من تجربتنا في الورشة)
- ✔️ استخدم مكثف خرج سيراميك 10µF (X5R أو X7R) قريب من طرف Vout لضمان الاستقرار الديناميكي.
- ✔️ لا تتجاوز 2W من تبديد القدرة الكلي للجهاز (احسب (Vin-Vout)*Iout لكل قناة).
- ✔️ في النسخة المتغيرة (ADJ)، يجب أن لا تقل قيمة R1 عن 100Ω ولا تزيد عن 500Ω لضمان تيار حمل أدنى 10mA.
- ✔️ إذا كنت تستخدم قناة واحدة فقط، اترك المدخل الثاني غير موصول أو قم بتأريضه لتوفير الطاقة.
- ✔️ قم بلحام الوسادة الحرارية بشكل جيد باستخدام الهواء الساخن أو مكواة ذات طرف عريض، وإلا سترتفع الحرارة بشكل خطير.
- ✔️ تجنب استخدام مكثفات تنتالوم قديمة لأن ESR العالي قد يسبب عدم استقرار.
🏆 لماذا تشتري BL1118 من الجوكر للالكترونيات؟
- ✅ منتج أصلي 100% – مستورد مباشرة من مصادر موثوقة (Belling أو معادله الأصلي).
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، المنصورة، أسوان، الأقصر، سوهاج، وغيرها) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب 01288929498 لمساعدتك في اختيار البديل أو حل مشكلة.
- ✅ ضمان استبدال في حالة وجود عيب صناعي (بعد فحصه).
⭐ مراجعات وتقييمات العملاء
🔗 منتجات قد تحتاجها (ذات صلة)
🔍 أسئلة يبحث عنها الناس (People Also Ask)
- ما الفرق بين BL1118 و LM1117؟ BL1118 ثنائي القناة، LM1117 أحادي، لذا BL1118 أوفر مساحة.
- هل BL1118 يعمل بجهد 5V دخل ليعطي 3.3V خرج؟ نعم، لكن يجب مراعاة dropout 1.3V، أي 5V-1.3V=3.7V نظرياً، لكن مع 1A قد يصل 3.3V، جيد.
- كم تيار الخرج الفعلي في مصر للجهاز؟ 1A لكل قناة مع تبديد حراري مناسب، في الجو الحار قد يقل قليلاً.
- هل يمكن استخدامه كمنظم متغير 5V إلى 1.8V؟ نعم، باستخدام النسخة ADJ ومقسم مقاوم.
- مدة توصيل BL1118 لمحافظات مصر؟ من 24 إلى 48 ساعة بعد الشحن.
❓ الأسئلة الشائعة (FAQ) – 20 سؤالاً شاملاً
1. ما أقصى تيار يمكن سحبه من كل قناة في BL1118؟
1 أمبير كحد أقصى، لكن بشرط ألا يتجاوز تبديد القدرة 2W ودرجة حرارة 85°C.
2. هل يمكن توصيل مدخلي Vin1 و Vin2 معاً؟
نعم، لتوفير مكثف دخل واحد، لكن تأكد من أن تيار الدخل الكافي.
3. ما الفرق بين النسخة الثابتة 3.3V والنسخة ADJ؟
الثابتة خرجها 3.3V ثابتة بدون مقاومة خارجية، ADJ تحتاج لمقاومتين لتحديد الجهد.
4. هل يدعم BL1118 مكثفات السيراميك MLCC؟
نعم، متوافق مع MLCC، تانتالم، والكتروليت.
5. كيف أحسب تبديد القدرة؟
(Vin1 – Vout1)*Iout1 + (Vin2 – Vout2)*Iout2، يجب أن يكون ≤ 2W.
6. هل يصلح BL1118 لتطبيقات البطارية؟
تيار الهدوء 2mA ليس منخفضاً جداً للبطارية، لكن يمكن استخدامه مع أنظمة لا تحتاج توفير شديد.
7. ماذا يحدث إذا زاد التيار عن 1A؟
سيدخل في وضع حد التيار، وسينخفض الجهد لحماية الجهاز.
8. ما قيمة المكثفات الموصى بها على الدخل والخرج؟
دخل: 0.1µF سيراميك + 10µF إلكتروليت، خرج: 10µF سيراميك أو 22µF تانتالم.
9. هل يمكن استبدال BL1118 بـ AMS1117 المزدوج؟
لا يوجد AMS1117 مزدوج، يمكن استخدام اثنين AMS1117 لكن مساحة أكبر.
10. ما هي الماركات التي تصنع BL1118 الأصلي؟
Belling (BL) هي الشركة الرئيسية، وقد تجد نسخاً أخرى بتوافق كهربائي.
11. هل الضمان يشمل التلف الناتج عن سوء الاستخدام؟
الضمان يغطي عيوب الصناعة، وليس الحرق بسبب جهد زائد أو قصر.
12. كيف أعرف أن BL1118 تالف؟
إذا كان الخرج غير منظم (مرتفع أو منخفض جداً) أو سخونة عالية بدون حمل.
13. هل يمكن استخدام BL1118 في السيارات (12V)؟
نعم، لكن يجب حمايته من الزيادات المفاجئة (spikes) باستخدام TVS diode.
14. ما الفرق بين BL1118 و BL1117؟
BL1117 أحادي القناة، BL1118 ثنائي القناة.
15. هل توجد حزمة SOT-23 لـ BL1118؟
لا، فقط ESOP-8.
16. كيف ألحم الوسادة الحرارية يدوياً؟
ضع كمية صغيرة من معجون اللحام على الوسادة، ثم سخن من الأسفل أو استخدم هواء ساخن 350°C.
17. هل يمكن تشغيل قناة واحدة فقط؟
نعم، اترك الأخرى غير موصولة، لكن قد يزيد التيار الهادئ قليلاً.
18. ما هو جهد الخرج الأدنى للنسخة ADJ؟
1.25V (الجهد المرجعي الداخلي).
19. هل يمكن استخدامه مع Arduino لتغذية 5V و 3.3V؟
نعم، أدخل 9V مثلاً واحصل على 5V و 3.3V بقناتين.
20. كم تكلفة BL1118 في مصر؟
سعر تنافسي، يرجى الاتصال بنا لمعرفة آخر تحديث.
