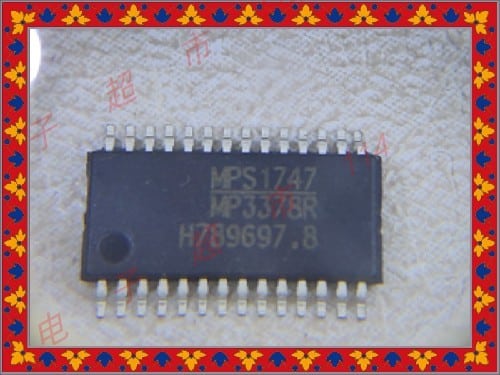

MP3378R ايسي انفرتر إل جي
28,00 EGP
MP3378R ايسي انفرتر إل جي
الوصف
📑 فهرس المحتويات (التنقل السريع)
🔰 MP3378R – ايسي انفرتر إل جي الحقيقي: متحكم WLED رباعي القنوات + Buck مدمج لتلفزيونات LCD
من خبرتنا في صيانة شاشات إل جي وسامسونج في مصر، يعتبر MP3378R من MPS الحل الأمثل لإصلاح مشاكل الإضاءة الخلفية (Backlight) في شاشات LCD الحديثة. يحتوي هذا الايسي على متحكم 4 قنوات (كل قناة حتى 350mA) لقيادة سلاسل الـ WLED بالإضافة إلى محول buck عالي الكفاءة (خارجي) لتوليد جهد 5V أو 3.3V للتغذية المساعدة. الجوكر للالكترونيات يستورده مباشرة ويوفر توصيل لجميع محافظات مصر خلال 24-48 ساعة. يتميز MP3378R بمدى جهد دخل 5V-24V، تيار خرج لكل سلسلة قابل للبرمجة، دقة مطابقة تيار 2.5%، وأنظمة حماية متكاملة (OVP, OCP, حماية قصر LED, حماية حرارية). هذا الدليل التقني الشامل يغطي كل ما تحتاج معرفته لاستبدال وفحص هذا الايسي الحيوي.
⚙️ المواصفات الفنية الأساسية (MP3378R)
مواصفات إضافية (بيئية وحرارية)
📌 دليل توزيع الأطراف (Pinout) – SOIC-28
| الأطراف | الاسم | الوظيفة التفصيلية |
|---|---|---|
| 1-4 | LED1 – LED4 | مدخلات استشعار تيار كل سلسلة LED (تيار منخفض, جهد تنظيم ~800mV). |
| 5 | ISET | ضبط تيار LED عبر مقاومة إلى GND (ILED = 795×1.23/Rset). |
| 6,7 | GND / AGND | أرضي الإشارة والطاقة. |
| 8 | OVP | مقسم جهد لحماية زيادة الجهد (OVP). |
| 12 | EN | تمكين متحكم WLED. |
| 13 | PWM | إدخال PWM للتحكم في السطوع (100Hz-20kHz). |
| 15 | VIN2 | دخل محول Buck (حتى 24V). |
| 16 | SW | خرج التبديل للمحول buck (ربط بالملف). |
| 20 | BST | Bootstrap لمفتاح buck العالي. |
| 24 | VIN1 | دخل متحكم WLED (6.5V-24V). |
| 25 | VCC1 | خرج منظم 6V داخلي. |
| 27,28 | EN / PWM | التحكم الرئيسي. |
💡 ملاحظة: تختلف الأطراف حسب الحزمة (SOIC-28 vs TSSOP-28EP)، راجع الداتاشيت للتأكد. الوسادة الحرارية (EP) يجب لحامها بالأرضي لتحسين التبريد.
🔌 تكوينات التوصيل والدوائر النموذجية (شاشات LG و LCD)
يُستخدم MP3378R في تطبيق “Boost + 4 سلاسل LED + Buck منفرد”. التوصيلات الأساسية:
- متحكم WLED (قسم الرفع): يتم توصيل ملف خارجي L1، ترانزستور N-channel خارجي (GATE pin 23) ودايود شوتكي إلى خرج LED+. المقاوم R_OSC يضبط التردد (224kΩ → 300kHz).
- سلاسل LED: يتم توصيل كاثود كل سلسلة إلى LED1-4, والتي تسحب تيار ثابت. جهد كل قناة ينظم إلى حوالي 800mV.
- Buck converter: يستخدم ملف خارجي (L2) ومكثفات خرج لتوليد جهد 5V (عادةً R1=40kΩ, R2=7.5kΩ, RT=10kΩ لـ 5V).
- تعتيم (Dimming): PWM dimming عبر pin PWM (نسبة 0.3% – 100% حسب التردد) أو Analog dimming عبر pin ADIM بجهد DC.
الدائرة القياسية موجودة في ورقة البيانات (شكل 11): 4 سلاسل, 10 ليدات في السلسلة, 120mA لكل سلسلة, وجهد خرج 5V من Buck. تُستخدم في شاشات LG 32-55 بوصة.
🛡️ أنظمة الحماية المدمجة وكيفية تشخيصها
- حماية القصر على LED (Short-String): إذا ارتفع جهد LEDX عن 6.3V (قصر في السلسلة) لمدة 4096 دورة، يتم تعطيل تلك القناة وتستمر باقي القنوات.
- حماية فتح السلسلة (Open-String): إذا فتحت سلسلة، يرتفع جهد الخرج حتى OVP (1.23×Vref) ثم يتم إيقاف القناة المفتوحة.
- حماية قصر الملف/الدايود: يراقب COMP و تيار الحث. في حالة حدوث قصر، يتم إيقاف التشغيل وقفل الدائرة (latch).
- إغلاق حراري (Thermal Shutdown): عند 150°C يغلق, يعود عند 125°C (تباعد 25°C).
- حماية زيادة التيار (OCP) في Buck: حد تيار 4.8A-7.2A مع وضع hiccup عند حدوث قصر بالخرج.
- التشخيص: إذا انطفأت الإضاءة الخلفية، قياس الفولت على OVP وLEDX وأطراف الخرج يعطي مؤشراً. ارتفاع حرارة الايسي يعني قصر في سلسلة أو تيار زائد.
📺 الأجهزة التي تستخدم MP3378R (ماركات وموديلات شائعة)
| نوع الجهاز | الماركات الشائعة | ملاحظات التوافق |
|---|---|---|
| تلفزيونات LED/LCD 4K, Full HD | LG (سلسلة LA, LN, LM, UF, UK), Samsung (بعض موديلات 5 series), TCL, Hisense | غالباً على لوحة TCON أو لوحة الإضاءة الخلفية (LED driver board). |
| شاشات عرض (Monitor) | Dell, HP, AOC | تطبيقات إضاءة خلفية متعددة السلاسل. |
| شاشات صناعية | Advantech, Planar | تتطلب دقة تيار عالية. |
في مصر، أشهر الأعطال تكون في تلفزيونات LG 42LA6200, 49UF6400, 32LN5400 حيث يتسبب تلف MP3378R في وميض أو انطفاء كامل للباك لايت.
⚠️ الأعطال الشائعة وحلولها (من واقع الورش المصرية)
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| لا إضاءة خلفية (صوت والصورة خفيفة) | تلف MP3378R أو قصر في سلسلة LED | قياس VOUT1 (boost) و جهد LEDX, فحص خرج 5V من Buck. | استبدال الايسي وفحص سلاسل LED. |
| وميض سريع للإضاءة ثم انطفاء | حماية OVP أو OCP بسبب سلسلة مفتوحة أو قصر جزئي | مراقبة جهد OVP و LEDX بالأوسيلوسكوب. | إصلاح السلاسل التالفة + تغيير MP3378R. |
| سخونة عالية جداً على الايسي | قصر في خرج buck أو تيار LED زائد | قياس مقاومة خرج 5V للأرضي. | إزالة القصر وإعادة لحام الوسادة الحرارية. |
| عدم استقرار جهد 5V | مكثف خرج تالف أو ملف buck غير مناسب | قياس تموج الخرج. | استبدال C5 بـ 22µF سيراميك X7R. |
🔄 البدائل المتاحة ومقارنة مع MP3378R
| الموديل | عدد القنوات | أقصى تيار/قناة | Buck مدمج؟ | التوصية |
|---|---|---|---|---|
| MP3378R (الأصلي) | 4 | 350mA | نعم (مبدل خارجي) | الأفضل لتلفزيونات LG LCD. |
| MP3388 | 8 | 200mA | لا | للوحات أكبر (8 سلاسل). |
| BD9422EFV | 4 | 400mA | لا | بديل لكن بدون Buck. |
| RT6929 | 4 | 250mA | لا | يتطلب مصدر 5V منفصل. |
✅ خلاصة: MP3378R متفرد بوجود محول buck مدمج (ذو كفاءة عالية) مما يقلل من مكونات اللوحة. بدائله غالباً تحتاج منظم جهد منفصل (مثل BL1118).
📖 قاموس المصطلحات التقنية (Glossary)
- WLED (White LED)
- مصابيح بيضاء تستخدم كإضاءة خلفية في شاشات LCD.
- Boost Converter
- محول رافع للجهد (من 12V إلى 40-60V) لتشغيل سلاسل LED.
- Buck Converter
- محول خافض للجهد (من 12V إلى 5V) لتغذية الدوائر المساعدة.
- PWM Dimming
- تعديل عرض النبضة للتحكم في سطوع LED بتردد عالٍ.
- Analog Dimming
- تغيير تيار LED المستمر بنسبة جهد تناظري.
- Current Matching
- تطابق التيار بين السلاسل المختلفة لضمان إضاءة متجانسة.
- OVP (Over Voltage Protection)
- حماية من زيادة الجهد عند انقطاع الحمل.
- OCP (Over Current Protection)
- حماية من التيار الزائد في ملف الرفع أو المحول.
📄 ورقة البيانات (Datasheet) والمراجع التقنية
للاطلاع على كامل المواصفات، منحنيات الأداء، ومعادلات حساب المكونات، يُرجى تحميل الداتاشيت الرسمي من AllDatasheet (MP3378) أو Datasheet4U. ننصح بمراجعة التطبيق النموذجي (Figure 11) واختيار المكونات وفقاً لعدد LEDs وتيارها. كما توجد مناقشات مفيدة على Arduino Forum حول قيادة سلاسل LED.
🧠 نصائح الخبراء (من تجربتنا في الورشة – مصر)
- ✔️ استخدم مكثف سيراميك 0.1µF قريب من VCC1 و VCC2 لمنع التذبذب.
- ✔️ عند استبدال MP3378R، تحقق من جميع سلاسل LED بمصدر تيار خارجي (30mA) للتأكد من عدم وجود قصر أو فتح.
- ✔️ لا تترك طرف ISET مفتوحاً أبداً (قد يؤدي إلى تيار عالي جداً).
- ✔️ احسب مقاومة ISET بدقة: ILED(mA) = (795 * 1.23) / Rset(kΩ). لـ 120mA استخدم 8.06kΩ.
- ✔️ في شاشات LG، غالباً ما يكون التلف ناتجاً عن تلف MP3378R بسبب مكثفات السيراميك التالفة على خط VIN. استبدلها مع الايسي.
- ✔️ استخدم مكواة لحام ذات رأس مسطح للوسادة الحرارية (Exposed Pad) لضمان لحام جيد وإلا سيحترق الايسي.
🏆 لماذا تشتري MP3378R من الجوكر للالكترونيات؟
- ✅ منتج أصلي 100% – مستورد مباشرة من MPS أو موزع معتمد.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، المنصورة، أسوان، الأقصر، سوهاج، البحر الأحمر) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب 01288929498 لمساعدتك في التشخيص والتركيب.
- ✅ ضمان استبدال في حالة وجود عيب صناعي (يُفحص لدينا).
⭐ مراجعات وتقييمات العملاء
🔗 منتجات قد تحتاجها (ذات صلة)
🔍 أسئلة يبحث عنها الناس (People Also Ask)
- ما الفرق بين MP3378 و MP3378R؟ MP3378R هو الإصدار المرجعي الأحدث مع تحسينات في الحماية والتوافق الحراري (حزمة TSSOP-28EP).
- هل يصلح MP3378R لتلفزيون سامسونج؟ يستخدم في بعض موديلات سامسونج التي تحتوي على 4 سلاسل LED وبجهد 12V-24V.
- كيف أعرف أن MP3378R تالف؟ سخونة شديدة، عدم وجود جهد 5V على خرج buck، أو وميض سريع للباك لايت.
- ما هو تيار LED القصوى؟ حتى 350mA لكن يفضل 120-150mA في التطبيقات النموذجية لتفادي الحرارة.
- مدة توصيل MP3378R لمحافظات مصر؟ 24-48 ساعة بعد تأكيد الطلب.
❓ الأسئلة الشائعة (FAQ) – 20 سؤالاً شاملاً
1. ما هو MP3378R بالضبط؟
ايسي متكامل لإدارة الإضاءة الخلفية WLED بشاشات LCD، يحتوي على 4 قنوات تيار ثابت + محول buck خافض للجهد.
2. ما جهد الدخل الموصى به؟
عادة 12V أو 24V (النطاق 5V إلى 24V).
3. كم عدد سلاسل LED التي يدعمها؟
يدعم 4 سلاسل مستقلة، يمكن توصيل عدة ليدات في كل سلسلة (حتى 15-20 حسب الجهد).
4. هل يمكن استخدامه مع شاشات 4K كبيرة؟
نعم، مع ضبط جهد الخرج (OVP) ليناسب عدد الليدات المتسلسلة.
5. كيف يتم برمجة تيار LED؟
باستخدام المقاوم Rset على طرف ISET (العلاقة ILED = 795×1.23 / Rset).
6. ما هو الفرق بين PWM dimming و Analog dimming؟
PWM يقطع التيار بتردد (يفضل 200Hz-1kHz)، أما Analog فيغير قيمة التيار المستمر.
7. هل يحتاج MP3378R إلى مبدد حراري؟
يوصى بلحام الوسادة الحرارية (EP) على الأرضي، وفي التيارات العالية >200mA يفضل مشتت حراري.
8. ما قيمة مكثف الخرج للمحول buck؟
يوصى بـ 10µF إلى 22µF سيراميك X7R.
9. هل يمكن تزامن buck مع مصدر خارجي؟
نعم عبر طرف SYNC (250kHz-2MHz).
10. ما الذي يسبب ارتفاع حرارة MP3378R؟
قصر في خرج buck، تيار LED زائد، أو لحام وسادة حرارية ضعيف.
11. ما هو جهد OVP النموذجي؟
يُضبط بمقسم مقاوم على OVP, عادة 1.23×(1+Rh/Rl). يوصى بجهد OVP أعلى من جهد التشغيل العادي بـ 10-20%.
12. هل هناك بديل متوفر في السوق المصري؟
بدائل محدودة، الأفضل استخدام MP3378R الأصلي من الجوكر.
13. كيف يمكن اختبار الايسي خارج اللوحة؟
بتطبيق VIN 12V, توصيل سلاسل LED وهمية بمقاومات 1kΩ، ومراقبة LEDX.
14. ما هي حزمة MP3378R المتوفرة؟
SOIC-28 و TSSOP-28EP (النسخة ذات الوسادة المكشوفة).
15. هل يدعم وضع AAM (توفير الطاقة)؟
نعم، في محول buck لتحسين الكفاءة عند الأحمال الخفيفة.
16. ماذا تفعل حماية hiccup في buck؟
في حالة قصر الخرج، يعيد المحول التشغيل بشكل دوري (نبضات) لتقليل التسخين.
17. هل يمكن استخدامه مع متحكم Arduino للتحكم بالسطوع؟
نعم، عبر إشارة PWM (3.3V أو 5V) إلى طرف PWM.
18. ما هي قيمة التردد الموصى بها للمحول boost؟
300-500kHz (Rosc = 224kΩ لـ 300kHz).
19. كيف يتم إعادة ضبط الحماية القابلة لل latch؟
بإعادة تشغيل جهد الدخل VIN (فصل وتوصيل).
20. كم تكلفة MP3378R في مصر؟
سعر تنافسي، يرجى الاتصال بنا لمعرفة آخر تحديث وخصومات الجملة.
