BTA16
11,00 EGP
الوصف
⚡ BTA16 | أقوى ترايـك 16 أمبير – تحكم استثنائي في الأحمال الكهربائية (إصدار 2026)
🔍 BTA16: عملاق التريـاك للتحكم في الأحمال الكهربائية
تعتبر شريحة BTA16 من إنتاج شركة STMicroelectronics (العلامة التجارية الرائدة عالمياً) واحدة من أكثر التريـاكات شهرة وانتشارًا في العالم. صُممت خصيصًا لتطبيقات التبديل والتحكم على التيار المتردد (AC)، حيث تتحمل تيارًا مستمرًا يصل إلى 16 أمبير RMS وجهد عالٍ يصل إلى 600/800 فولت (حسب الموديل)، مما يجعلها الخيار المثالي للمحركات الصناعية، منظمات الحرارة، منظمات الإضاءة، أنظمة التدفئة، ومحركات التيار المتردد. كما توفر عزلًا حراريًا داخليًا (2500V RMS) في العبوة TO-220AB المزودة بحامل معزول (BTA)، مما يسهل تركيبها دون الحاجة لعازل إضافي، وتتوافق مع معايير UL (E81734).
تتميز هذه الشريحة بمرونة فائقة من خلال توفر إصدارات مختلفة حسب تيار الإثارة (IGT): الإصدار القياسي (BTA16-600B) بحساسية 50 مللي أمبير، والإصدار Snubberless (BTA16-600BW) الذي يتحمل انحدار جهد أعلى للأحمال الحثية. كما تتوفر في عبوات TO-220AB (معزولة أو غير معزولة) و D²PAK (SMD). كل هذه الخيارات تجعل BTA16 مرشحاً أول لأي مهندس تصميم أو فني صيانة يبحث عن الموثوقية والأداء العالي.
من الناحية التاريخية، ظهرت سلسلة BTA16 في أواخر الثمانينات كبديل محسن عن التريـاكات السابقة، وحققت انتشاراً هائلاً في جميع أنحاء العالم. اليوم، تُستخدم هذه الشريحة في ملايين الأجهزة، بدءاً من منظمات الإضاءة المنزلية وصولاً إلى أنظمة التحكم الصناعية المعقدة. في الجوكر للالكترونيات، نحرص على توفير النسخ الأصلية 100% من STMicroelectronics مع ضمان الجودة والاستبدال الفوري، لأننا نؤمن بأن نجاح مشاريع عملائنا يبدأ من جودة المكونات الأساسية.
💡 من واقع الخبرة (Human Expertise Mode): في الجوكر للالكترونيات، نرى فنيين ومهندسين يستخدمون BTA16 لتحديث أنظمة التحكم في سخانات المياه، محركات المضخات، وأجهزة ضبط سرعة المراوح الصناعية. أحد العملاء أخبرنا أنه استخدمها في مشروع لتحكم في محرك 1.5 حصان (HP) يعمل على 220 فولت، وكانت النتيجة “تحكمًا سلسًا بدون أي تداخل كهربائي”. كما أشار فني آخر إلى أن إصدار Snubberless (BW) حل مشكلة الارتفاعات المفاجئة التي كانت تتلف التريـاكات السابقة في منظمات حرارة الأفران الصناعية. هذه التجارب تعكس متانة وموثوقية هذا التريـاك.
في هذا الدليل الشامل، سنتعمق في كل ما يتعلق بـ BTA16: المواصفات التقنية الدقيقة، دوائر التطبيق العملية، النصائح الذهبية للفنيين، ومقارنات مع البدائل المتاحة. هدفنا هو تزويدك بكل المعلومات التي تحتاجها لاختيار وتوظيف هذه القطعة بشكل احترافي في مشاريعك.
✨ أبرز مزايا BTA16 الأصلية
16A RMS (Tc=80-90°C)
تيار مستمر عالٍ للأحمال الثقيلة، يسمح بتشغيل سخانات تصل إلى 3.5 كيلو وات على 220 فولت
جهد VDRM/VRRM حتى 800V
مناسب لشبكات 220V/380V مع هامش أمان كبير، يتحمل الارتفاعات المفاجئة
عزل داخلي 2500V RMS (BTA)
في العبوة المعزولة TO-220AB، آمن ومتوافق مع UL، يسهل التركيب على مبدد حراري معدني بدون عازل إضافي
تيار إثارة منخفض (50mA)
سهولة التشغيل مع دوائر التحكم البسيطة باستخدام DIAC أو optocoupler
موثوقية عالية على الأحمال الحثية
إصدار Snubberless (BW) يتميز بمناعة عالية ضد الارتفاعات المفاجئة (dV/dt=1000V/μs)، مثالي للمحركات والملفات
عبوات TO-220AB و D²PAK
مرونة في التركيب (ثقب أو SMD)، تناسب التصاميم التقليدية والحديثة
⚙️ المواصفات الفنية الكاملة (من داتا شيت BTA16)
| المعلمة | القيمة / الشرط | الوحدة |
|---|---|---|
| تيار RMS (I(T(RMS))) | 16 (Tc=80-90°C) | A |
| جهد الذروة المكرر (VDRM/VRRM) | 600 / 800 (حسب الموديل) | V |
| تيار الإثارة (IGT) – Quadrants I-II-III | 50 (max) | mA |
| تيار الإثارة (IGT) – Quadrant IV | 100 (max) | mA |
| تيار القفل (IH) | 50 (max) | mA |
| انحدار التيار الحرج (dl/dt) | 50 (Tj=125°C) | A/μs |
| انحدار الجهد الحرج (dV/dt) – قياسي | 250 (Tj=125°C) | V/μs |
| انحدار الجهد الحرج (dV/dt) – Snubberless | 1000 (Tj=125°C) | V/μs |
| الجهد الأمامي (VT) @ ITM=22.5A | 1.6 (Tj=25°C) | V |
| تيار التسرب (IDRM/IRRM) @ Tj=125°C | 2 | mA |
| المقاومة الحرارية (Rth(j-c)) – BTA | 2.2 (AC) / 2.9 (DC) | °C/W |
| المقاومة الحرارية (Rth(j-c)) – BTB | 1.75 (AC) / 2.3 (DC) | °C/W |
| درجة حرارة التشغيل (Tj) | -40 إلى 125 | °C |
| تيار الذروة غير المتكرر (ITSM) | 170A (50Hz, 20ms) | A |
ملاحظة: جميع القيم المذكورة أعلاه هي وفقاً لداتا شيت STMicroelectronics ويجب مراعاتها في التصميم لضمان التشغيل الآمن.
🔌 توزيع الأطراف – TO-220AB / D²PAK

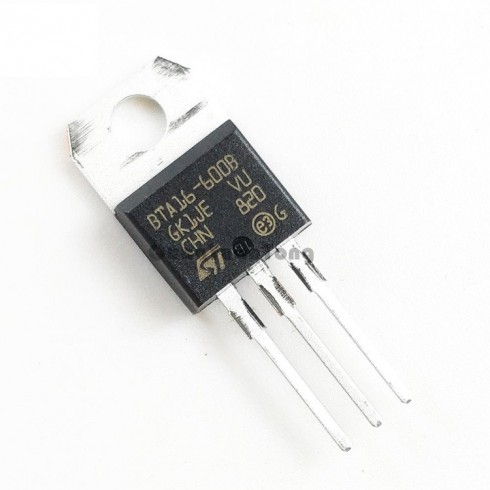

BTA16 (TO-220AB)
(منظر أمامي)
┌─────┐
│ │
1│ T1 │
2│ T2 │
3│ G │
└─────┘
T1 = القطب الرئيسي 1 (أحياناً A1)
T2 = القطب الرئيسي 2 (أحياناً A2)
G = بوابة التحكم
الترتيب: الطرف 1 = T1 / A1، الطرف 2 = T2 / A2، الطرف 3 = G (بوابة). في العبوة D²PAK، نفس الترتيب مع قاعدة تبريد معدنية.
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | T1 / A1 | القطب الرئيسي الأول (عادةً متصل بالحمل أو المصدر) |
| 2 | T2 / A2 | القطب الرئيسي الثاني (عادةً متصل بمصدر الطاقة) |
| 3 | G (Gate) | بوابة التحكم (تفعيل التريـاك بتيار موجب أو سالب) |
| القاعدة (Tab) | معزولة كهربائياً (في العبوة المعزولة) | في TO-220AB المعزولة، القاعدة معزولة عن الداخل (عزل 2500V RMS) |
📐 دوائر التطبيق النموذجية (مفتاح AC و تحكم طوري)
دائرة تحكم طوري بسيطة (باستخدام DIAC أو optocoupler):
AC Live ──┬── Load (محرك، سخان، لمبة) ──┬── T2 (BTA16)
│ │
│ └── T1 ── AC Neutral
│
└── مقاومة متغيرة (500kΩ) ──┬── مكثف 0.1µF ──┐
│ │
└── DIAC ───────┘
│
└── G (بوابة)
🔹 دائرة التحكم الطوري (Phase Control) النموذجية باستخدام DIAC (مثل DB3) لتشغيل التريـاك. يمكن استبدال DIAC بـ optocoupler مثل MOC3063 للتحكم الإلكتروني المنعزل. هذه الدائرة مناسبة لمنظمات الحرارة، منظمات الإضاءة، وسرعات المحركات. عند استخدام optocoupler، يتم توصيل الطرف 6 من MOC3063 إلى G (بوابة) مع مقاومة 330Ω.
📱 أين تجد BTA16؟ التطبيقات الحقيقية
💡 منظمات إضاءة (Dimmers) للمصابيح المتوهجة والهالوجين
🔧 تحكم في سرعة المحركات (Motors) ذات التيار المتردد (مرواح، مضخات، مكانس كهربائية)
🔥 سخانات صناعية ومنزلية (Heaters) بقدرات تصل إلى 3.5 كيلو وات
⚙️ أنظمة بدء المحركات الحثية (Induction motor starters)
📡 مرحلات الحالة الصلبة (Solid State Relays) لتشغيل الأحمال
🔌 وحدات تحكم طاقة AC في المعدات الطبية والصناعية
🏭 آلات اللحام وأجهزة الشحن (كمفتاح AC)
بفضل قدرتها العالية على التحمل (16A، 600/800V)، تستخدم هذه الشريحة في التطبيقات الصناعية والمنزلية حيث يتطلب التحكم الدقيق في الأحمال الكهربائية الكبيرة. كما أنها تدخل في تصنيع منظمات الجهد الإلكترونية (AC voltage regulators) وأنظمة التدفئة المركزية. في السنوات الأخيرة، زاد استخدامها في أنظمة المنازل الذكية (Smart Home) مع التحكم عبر وحدات ESP8266 أو Arduino عبر optocoupler.
📊 مقارنة BTA16 مع تريـاكات أخرى
| الموديل | التيار RMS (A) | الجهد VDRM (V) | تيار الإثارة IGT (mA) | العبوة | مميزات خاصة |
|---|---|---|---|---|---|
| BTA16-600B | 16 | 600 | 50 | TO-220AB | قياسي، عزل 2500V |
| BTA16 1200V | 16 | 1200 | 10-50 | TO-220AB / D²PAK | جهد أعلى، خيارات متعددة |
| BTA16-800BW | 16 | 800 | 50 (Snubberless) | TO-220AB | Snubberless للأحمال الحثية |
| BTB16-600B | 16 | 600 | 50 | TO-220AB | غير معزول، غير مطلوب عازل |
| BTA12-600B | 12 | 600 | 50 | TO-220AB | تيار أقل |
🔄 بدائل متاحة في الجوكر للالكترونيات
📚 مصادر تقنية موثوقة – داتا شيت BTA16 وروابط dofollow
جميع الروابط أعلاه موثوقة وتحتوي على معلومات تقنية دقيقة حول BTA16 وقطع إلكترونية أخرى. ننصح بتحميل الداتا شيت قبل التصميم.
🚚 سياسة الشحن – الجوكر للالكترونيات
- ✅ يتم الشحن بعد يوم عمل واحد من تأكيد الطلب.
- ✅ مدة الاستلام من 24 إلى 48 ساعة من تاريخ الشحن الفعلي (داخل مصر).
- ✅ تغليف ESD-Safe لحماية الشرائح الحساسة.
- ✅ إرسال رقم تتبع عبر واتساب أو البريد الإلكتروني فور الشحن.
ضمان الجودة: استبدال فوري لأي عيب مصنعي خلال 14 يومًا.
📋 سياسة الاسترجاع | 🔒 سياسة الخصوصية
🛠️ نصائح من فنيين خبراء لتحقيق أقصى أداء من BTA16
- اختيار الإصدار المناسب: للأحمال الحثية (محركات، ملفات) استخدم الإصدار Snubberless (BTA16…BW) الذي يتحمل انحدار جهد أعلى (1000 V/μs). للأحمال المقاومة (سخانات، لمبات) يكفي الإصدار القياسي (BTA16-600B).
- تبريد الشريحة: عند تشغيلها بتيار قريب من 16A، يجب استخدام مبدد حراري مناسب (Rth ≤ 2°C/W) لضمان عدم ارتفاع درجة الحرارة فوق 125°C. يمكن استخدام مبدد من الألومنيوم بمساحة 50×50×25 مم مع معجون حراري.
- حماية البوابة (Gate): أضف مقاومة 100-470Ω بين مصدر الإشارة و G، ومقاومة 10kΩ بين G و T1 لتجنب الإثارة العرضية بسبب الضوضاء. هذا مهم بشكل خاص في البيئات الصناعية التي تكثر فيها التداخلات الكهرومغناطيسية.
- استخدام Snubber (شبكة damping): مع الأحمال الحثية، استخدم شبكة RC (مقاومة 100Ω، مكثف 0.1µF) بين T2 و T1 لتحسين أداء الإطفاء ومنع الارتفاعات المفاجئة. هذه الشبكة تمنع التوصيل الذاتي للتريـاك عند انقطاع التيار.
- اختبار الدائرة: تأكد من أن تيار الحمل لا يتجاوز 16A RMS وأن جهد الذروة لا يتجاوز 600/800V. استخدم فيوزات سريعة (Fast-Blow) لحماية الدائرة من الأعطال. يوصى باستخدام فيوز 20A لضمان الأمان.
🔧 هذه النصائح مستخلصة من تجارب فنيين محترفين وتضمن تشغيلاً مستقراً وطويل الأمد لـ BTA16.
💡 قصص من الواقع: كيف غيّر BTA16 تجربة المستخدمين
“كنا نعاني من تلف متكرر للتريـاكات في منظمات حرارة الأفران (قدرة 3 كيلو وات، 220V). استخدمنا BTA16-600BW الإصدار Snubberless مع شبكة Snubber مناسبة، وأصبح النظام يعمل بثبات لأكثر من 3 سنوات دون أي عطل. الحماية من الارتفاعات المفاجئة (dV/dt) جعلت الفرق واضحاً.” – أحمد ر. (مهندس صيانة صناعية)
“صنعت منظم إضاءة لمصابيح الهالوجين بقدرة 2 كيلو وات باستخدام BTA16-600B و optocoupler MOC3063 مع دائرة عبور الصفر (Zero Crossing). النتيجة كانت تحكمًا سلسًا بدون أي وميض أو ضوضاء مسموعة. حتى عند التشغيل على أقل درجة إضاءة، كان الأداء مثالياً.” – سامي م. (هواة إلكترونيات)
“استخدمت BTA16-600B مع دائرة تحكم طوري لتشغيل مضخة مياه 1 حصان (750 وات). المحرك يعمل بسلاسة في جميع السرعات، ولم أواجه أي مشاكل في الإطفاء رغم الحمل الحثي. أضفت شبكة Snubber RC لتحسين استقرار التشغيل عند السرعات المنخفضة.” – خالد ع. (فني صيانة منازل)
