مرحباً بكم في الجوكر للالكترونيات، وجهتكم الأولى للقطع الإلكترونية الأصلية عالية الجودة. اليوم يسعدنا أن نقدم لكم Female AUX Audio PJ-3136أحد أهم المكونات المستخدمة في نقل الإشارات الصوتية: سوكت الصوت الأنثى Female AUX Audio PJ-3136. هذه القطعة الصغيرة في حجمها، العظيمة في أهميتها، تمثل جسر التواصل الصوتي بين العديد من الأجهزة الإلكترونية.

ما يميز Female AUX Audio PJ-3136 هو تصميمه المتين والمقاوم للاهتزاز، مع أطراف مطلية بالذهب تضمن توصيلاً كهربائياً ممتازاً ونقاء عالياً للصوت دون تشويش. هذا السوكت (المقبس) من النوع الأنثى 3.5 ملم، وهو المعيار الأكثر شيوعاً في عالم الصوت، ويستخدم في ملايين الأجهزة حول العالم.

في الجوكر للالكترونيات Female AUX Audio PJ-3136 ، ندرك تماماً أهمية الجودة في سوكتات الصوت، لأن أي سوكت رديء قد يسبب تشويشاً أو انقطاعاً في الصوت أو حتى عدم عمل الجهاز بشكل صحيح. لذلك، نحن نحرص على استيراد  من أفضل المصانع المتخصصة في تايوان، مع مواد خام عالية الجودة تضمن عمراً طويلاً وأداءً موثوقاً. خبرتنا الممتدة لأكثر من 15 عاماً في السوق المصري تجعلنا نعرف تماماً ما يحتاجه الفنيون والمهندسون.

سأشارككم تجربة واقعية لأحد عملائنا الكرام: كان يصلح جهاز ريسيفر قديم يعاني من مشكلة في صوت السماعات – الصوت كان يخرج متقطعاً وأحياناً يختفي تماماً. بعد فحص الجهاز، تبين أن سوكت الصوت الأصلي تالف بسبب الاهتزاز والاستخدام المتكرر. بعد استبداله بـ Female AUX Audio PJ-3136 من الجوكر، عاد الصوت نقياً وواضحاً تماماً. هذه القصة تتكرر يومياً مع عملائنا الذين يثقون في جودة منتجاتنا.

دعني أوضح لك أهمية هذا السوكت في عالم الإلكترونيات: سوكتات الصوت 3.5 ملم تستخدم في كل شيء تقريباً: الهواتف المحمولة، أجهزة الريسيفر، شاشات التلفاز، أجهزة الصوت المحمولة، السماعات، وأجهزة التسجيل. وجود سوكت عالي الجودة يضمن أن الإشارة الصوتية تنتقل بأقل خسارة ممكنة، مما يعني صوتاً نقياً بدون تشويش أو ضوضاء خلفية.

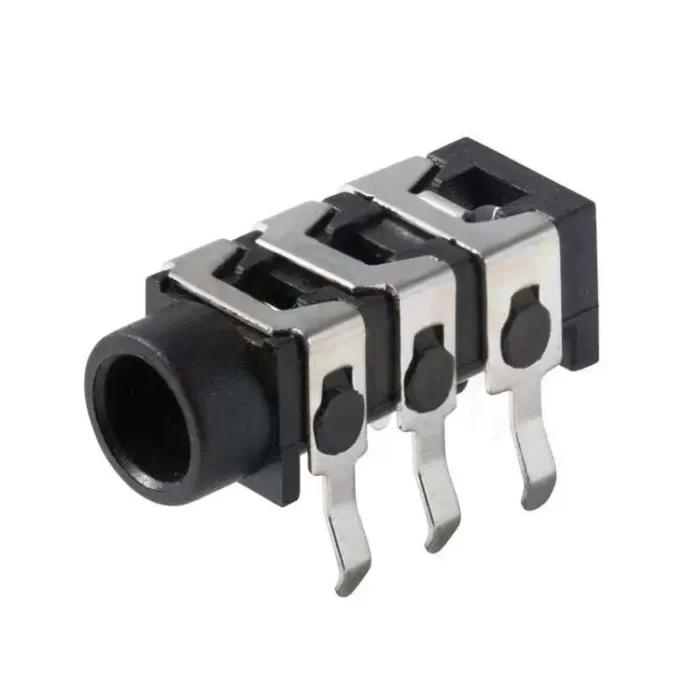

من الناحية الميكانيكية، هذا السوكت يأتي بتصميم صغير الحجم (مقاس 3.5 ملم) مع 3 أطراف للتوصيل: طرف للقناة اليسرى (Left)، طرف للقناة اليمنى (Right)، وطرف مشترك للأرضي (Ground). الأطراف مصنوعة من نحاس أصلي ومطلية بالذهب لضمان أقل مقاومة تلامس وأعلى مقاومة للتآكل. الجسم الخارجي معدني لحماية الإشارات من التداخل الكهرومغناطيسي.

في النهاية، سواء كنت فني صيانة، مهندس صوت، هاوي إلكترونيات، أو حتى طالب، فإن Female AUX Audio PJ-3136 هو عنصر أساسي يجب أن يتوفر في صندوق أدواتك. فريق الجوكر للالكترونيات جاهز دائماً لمساعدتك عبر الواتساب 01288929498، سواء كنت بحاجة إلى استشارة فنية أو مساعدة في اختيار القطعة المناسبة.

عند الحديث عن خصائص Female AUX Audio PJ-3136، يجب أن نبدأ بجودة المواد المصنوع منها. السوكتات الأصلية التي نوفرها مصنوعة من النحاس عالي النقاء للأطراف، مع طلاء ذهبي بسمك 0.5 ميكرون. هذا يضمن مقاومة تلامس أقل من 20 مللي أوم، وعمر تشغيلي يزيد عن 5000 دورة توصيل وفصل دون تآكل الأطراف.

العازل (Insulator) المستخدم بين الأطراف مصنوع من مادة PBT (Polybutylene Terephthalate) عالية الجودة، وهي مادة مقاومة للحرارة (حتى 120°C) ولا تمتص الرطوبة. هذا يمنع حدوث تسرب كهربائي بين الأطراف المتجاورة، خاصة في البيئات الرطبة. درجة العزل (Dielectric Strength) تصل إلى 500 فولت تيار متردد.

الغلاف الخارجي لهذا السوكت يأتي بتصميم معدني لحماية الإشارات من التداخل الكهرومغناطيسي (EMI). هذا مهم بشكل خاص في أجهزة الصوت الحساسة حيث أي تداخل قد يسبب طنيناً أو تشويشاً في الخلفية. الغلاف المعدني متصل بطرف الأرضي (Ground) لتوفير أفضل حماية.

الأبعاد الميكانيكية لهذه القطعة مطابقة لمعايير الصناعة. قطر فتحة الإدخال 3.5 ملم، وهو المعيار العالمي لسماعات الهواتف والأجهزة الصوتية. عمق الإدخال مناسب لاستقبال ذكور 3.5 ملم القياسية بإحكام، مما يضمن اتصالاً كهربائياً موثوقاً دون أن يكون التوصيل صعباً أو سهل الانفصال.

قوة الإدخال (Insertion Force) مصممة بعناية لتكون حوالي 2-5 نيوتن، مما يضمن اتصالاً كهربائياً موثوقاً دون أن يكون التوصيل صعباً أو سهل الانفصال. هذه القوة محسوبة لتعطي عمراً طويلاً للموصل مع الحفاظ على أداء ثابت.

من ناحية التيار الكهربائي، يمكن لكل طرف تحمل تيار يصل إلى 1 أمبير، وهو أكثر من كافٍ للإشارات الصوتية التي تيارها ضئيل جداً (عادة أقل من 10 مللي أمبير). جهد التشغيل الأقصى هو 30 فولت، وهو مناسب جداً للتطبيقات الصوتية.

درجة حرارة التشغيل لهذا السوكت تتراوح بين -20°C إلى +70°C، مما يسمح باستخدامه في الأجهزة المنزلية العادية. كما أن السوكت مقاوم لمعظم المذيبات والزيوت الخفيفة المستخدمة في تنظيف الأجهزة.

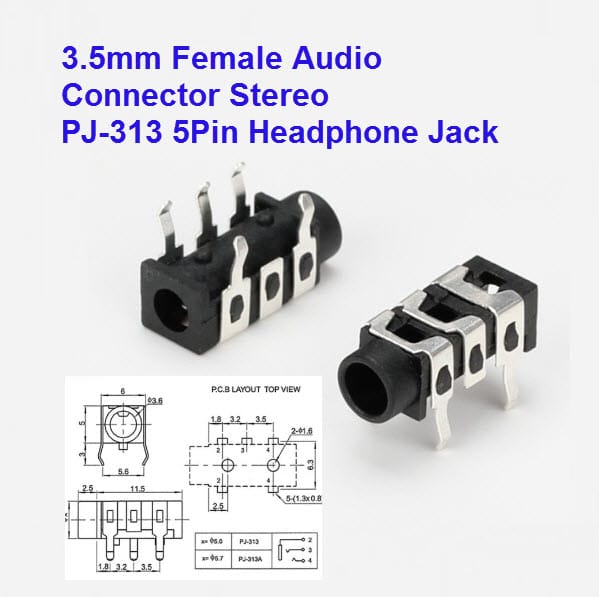

أخيراً، Female AUX Audio PJ-3136 يأتي بنمط تركيب PCB (Through-Hole) مع دبابيس للحام عبر الفتحات، مما يضمن تثبيتاً ميكانيكياً قوياً على اللوحة الإلكترونية. الأطراف الثلاثة مصممة بمسافات قياسية (2.5 ملم) تسمح بتصميم PCB بسهولة.

فهم توزيع الأطراف (Pinout) لسوكت الصوت ضروري لتوصيله بشكل صحيح على PCB. إليك شرح تفصيلي لوظيفة كل طرف في Female AUX Audio PJ-3136:

🔹 ترتيب الأطراف في سوكت PJ-3136

السوكت يحتوي على 3 أطراف رئيسية (قد تختلف الترقيمات قليلاً حسب الشركة المصنعة). الطرف 1: L (Left Channel)، الطرف 2: R (Right Channel)، الطرف 3: GND (Ground).

رقم الطرف	الإشارة	الوظيفة	اللون الشائع في الكابلات
1	L (Left)	القناة اليسرى (الصوت الأيسر)	أبيض / أصفر
2	R (Right)	القناة اليمنى (الصوت الأيمن)	أحمر / برتقالي
3	GND	الأرضي المشترك	أسود / نحاسي
4*	Switch	مفتاح كشف التوصيل (اختياري)	قد يكون طرفاً رابعاً

* بعض إصدارات PJ-3136 تحتوي على طرف رابع (مفتاح) يستخدم لكشف وجود قابس 3.5 ملم لتعطيل السماعات الداخلية عند توصيل سماعات خارجية.

ملاحظات مهمة:

• عند لحام السوكت على PCB، تأكد من وضع الطرف الأرضي (GND) بشكل صحيح لتجنب الطنين (Humming) والتشويش.
• يفضل استخدام سلك محمي (Shielded) للتوصيلات لتقليل التداخل الكهرومغناطيسي.
• في حالة وجود طرف رابع (مفتاح)، يمكن استخدامه لقطع إشارة السماعات الداخلية عند توصيل سماعات خارجية.
• لاختبار التوصيل بعد اللحام، استخدم أوميتر (Ohmmeter) للتأكد من عدم وجود قصر (Short) بين الأطراف.
