CP2102 USB 2.0 to TTL UART Serial Converter Module 6 Pin
125,00 EGP
الوصف
🔥 CP2102 USB 2.0 to TTL: لا تفوّت الفرصة – المحول الأسرع لبرمجة المتحكمات (2026)
📋 دليل المحتويات السريع
🔍 نظرة عامة على CP2102 USB 2.0 to TTL
مرحباً بكم في الجوكر للالكترونيات، وجهتكم الأولى للقطع الإلكترونية الأصلية عالية الجودة. : محول CP2102 USB 2.0 to TTL. هذه القطعة الرائعة من إنتاج شركة Silicon Labs، وتعتبر الحل الأمثل والمثالي لكل من يعمل في مجال الإلكترونيات والبرمجة.
ما يميز هذا المحول هو قدرته الفائقة على تحويل إشارات USB إلى إشارات TTL (UART) وبالعكس، مما يسمح بتواصل سلس وسريع بين الحاسب والمتحكمات مثل Arduino و ESP8266 و PIC و AVR وغيرها. مع سرعة نقل بيانات تصل إلى 1 ميجابت في الثانية، يمكنك تحميل البرامج وقراءة البيانات بكل سهولة ويسر.
في الجوكر للالكترونيات، ندرك تماماً أهمية الجودة والأصالة في عالم الإلكترونيات. لذلك، نحن نحرص على استيراد CP2102 USB 2.0 to TTL مباشرة من خطوط الإنتاج المعتمدة، مع شهادات منشأ وفواتير رسمية. خبرتنا الممتدة لأكثر من 15 عاماً في السوق المصري جعلتنا نفهم تماماً احتياجات الفنيين والمهندسين والهواة على حد سواء.
سأشارككم تجربة واقعية لأحد عملائنا الكرام: كان يعمل على مشروع تخرج في كلية الهندسة يتضمن تحكم في محرك خطوي باستخدام Arduino. كان بحاجة إلى محول موثوق لتحميل الكود ومراقبة البيانات على Serial Monitor. بعد استخدام هذه القطعة، لاحظ أن التحميل أصبح أسرع بكثير ولا يواجه أي مشاكل في فقدان الاتصال. المشروع نجح بفضل الاعتماد على قطعة أصلية وموثوقة.
دعني أوضح لك أهمية CP2102 في عالم الإلكترونيات: معظم المتحكمات الدقيقة الحديثة تتواصل عبر بروتوكول UART (Universal Asynchronous Receiver/Transmitter). لكن أجهزة الكمبيوتر الحديثة لم تعد تحتوي على منافذ COM تقليدية. هنا يأتي دور هذا المحول الرائع الذي يقوم بتحويل USB إلى منفذ COM افتراضي، مما يسمح للمتحكمات بالتواصل مع الكمبيوتر بكل سهولة.

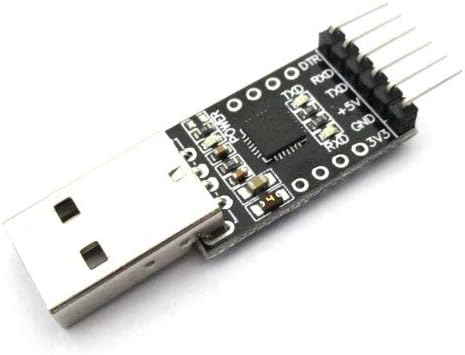

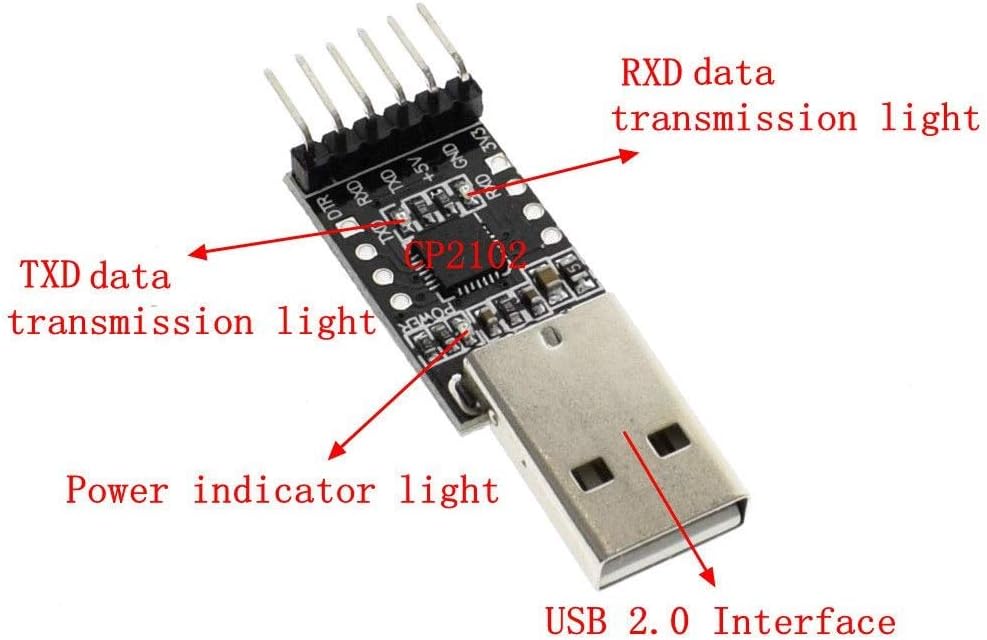

من الناحية العملية، هذا المحول يأتي عادة على شكل وحدة جاهزة مع أطراف توصيل (Pin Headers) تسهل توصيله مع لوحات التطوير المختلفة. يحتوي على 4 أطراف رئيسية: VCC (3.3V أو 5V)، GND، TX (نقل البيانات)، RX (استقبال البيانات). بعض الإصدارات تحتوي أيضاً على أطراف إضافية مثل DTR للتحكم في إعادة تعيين المتحكم (Auto-Reset) مما يسهل عملية تحميل البرامج.
سرعة نقل البيانات قابلة للتعديل من 300 باود حتى 1 ميجابت في الثانية، مما يغطي جميع الاحتياجات من التطبيقات البطيئة مثل قراءة الحساسات إلى التطبيقات السريعة مثل تحميل البرامج. الشريحة تدعم أيضاً تدفق البيانات (Hardware Flow Control) مع أطراف RTS و CTS إذا لزم الأمر.
في النهاية، سواء كنت طالب هندسة، هاوي إلكترونيات، أو فني محترف، فإن CP2102 USB 2.0 to TTL هو الأداة التي لا غنى عنها في صندوق أدواتك. فريق الجوكر للالكترونيات جاهز دائماً لمساعدتك عبر الواتساب 01288929498، سواء كنت بحاجة إلى استشارة فنية أو مساعدة في اختيار القطعة المناسبة.
📊 تحليل متعمق لخصائص CP2102 USB 2.0 to ttl UART
عند الحديث عن خصائص CP2102 USB 2.0 to ttl، يجب أن نبدأ بسرعة نقل البيانات التي تصل إلى 1 ميجابت في الثانية. هذا الرقم ليس اعتباطياً، بل يمثل أقصى سرعة يمكن للشريحة التعامل معها دون فقدان بيانات. في التطبيقات العملية، يمكنك اختيار أي سرعة قياسية مثل 9600، 19200، 115200 باود، وهكذا. الشريحة تدعم جميع السرعات القياسية بفضل مذبذب داخلي دقيق.
جهد التشغيل لهذه الشريحة هو 3.3 فولت، لكنها تتحمل إشارات 5 فولت على الأطراف. هذا يعني أنه يمكنك استخدامها مع متحكمات تعمل بجهد 5V مثل Arduino Uno دون الحاجة إلى محولات جهد إضافية. ولكن يجب الانتباه إلى أن طرف VCC يخرج 3.3V فقط، وهو مناسب لتغذية المتحكمات التي تعمل بهذا الجهد مثل ESP8266.
من المميزات الرائعة لهذه القطعة هي دعمها للعديد من أنظمة التشغيل دون الحاجة إلى تثبيت تعريفات معقدة. Windows، Linux، macOS، وحتى Android (مع دعم OTG) تتعرف على الشريحة تلقائياً وتقوم بتثبيت التعريفات المناسبة. هذا يسهل العمل على مختلف المنصات دون عناء.
الشريحة تحتوي على ذاكرة داخلية EEPROM لحفظ الإعدادات مثل Vendor ID و Product ID و Serial Number. يمكن برمجة هذه الذاكرة لتخصيص تعريف المنتج حسب رغبتك، مما يجعلها مثالية للتطبيقات التجارية حيث تريد أن يظهر المنتج باسم علامتك التجارية.
من الناحية الكهربائية، CP2102 USB 2.0 to ttl تستهلك تياراً منخفضاً جداً أثناء التشغيل (حوالي 20 مللي أمبير)، وتدخل في وضع السكون (Suspended Mode) عندما لا يكون هناك اتصال USB، مما يقلل استهلاك الطاقة إلى أقل من 0.5 مللي أمبير. هذا يجعلها مثالية للتطبيقات المحمولة التي تعمل بالبطارية.
الشريحة تدعم أيضاً خاصية الإيقاف التلقائي للبيانات (Auto Suspend) وإعادة التشغيل التلقائي (Remote Wakeup) حسب مواصفات USB 2.0. هذا يضمن التوافق التام مع معايير USB ويقلل من استهلاك الطاقة عندما لا تكون الشريحة قيد الاستخدام.
أخيراً، هذا المحول مصمم بجودة عالية لتحمل الظروف المختلفة. نطاق درجة حرارة التشغيل يتراوح بين -40°C إلى +85°C، مما يسمح باستخدامه في المشاريع الصناعية والبيئات القاسية دون مشاكل.
📍 التطبيقات العملية والأجهزة التي تستخدم CP2102 USB to TTL
- 🤖 برمجة Arduino ولوحات التطوير: يستخدم هذا المحول بشكل أساسي في برمجة لوحات Arduino و ESP8266 و ESP32. يمكنك توصيله بلوحة Arduino (مثل Uno أو Nano) عبر أطراف TX/RX لتحميل البرامج أو التواصل عبر Serial Monitor. بعض لوحات ESP8266 مثل NodeMCU تحتوي على CP2102 مدمج للتواصل مع الكمبيوتر. تصفح المزيد من الايسهات
- 🔧 برمجة المتحكمات الدقيقة (Microcontrollers): يمكن استخدام CP2102 USB to UART لبرمجة عائلات مختلفة من المتحكمات مثل PIC و AVR و STM32. غالباً ما تستخدم هذه الشريحة في مبرمجات USBasp وبعض أدوات البرمجة الأخرى لتحويل USB إلى UART للتواصل مع المتحكم أثناء البرمجة والتصحيح.
- 📡 في أجهزة الريسيفر والساتلايت: تستخدم هذه القطعة في أجهزة الريسيفر لتحميل السوفتوير وتحديثات القنوات عبر USB. كما تستخدم في دوائر التصحيح (Debugging) في مرحلة تطوير أجهزة الاستقبال. اكتشف المزيد في قسم ايسهات الريسيفر
- 🖥️ شاشات LCD و OLED الذكية: بعض شاشات LCD الذكية التي تعمل بواجهة UART تستخدم CP2102 للتواصل مع الكمبيوتر لتحميل الصور والنصوص وعرضها. يمكن للمصممين تحديث محتوى الشاشة بسهولة عبر USB. تصفح ايسهات الشاشات
- 🎛️ أنظمة الصوت MIDI: تستخدم في واجهات MIDI عبر USB للتواصل مع أجهزة السينثيسايزر ولوحات المفاتيح الموسيقية. تحويل إشارات MIDI التقليدية إلى USB لتسجيل الموسيقى على الكمبيوتر. ايسهات الصوت والصوتيات
- 🔌 محولات USB to Serial للأغراض العامة: يمكن استخدام هذا المحول كبديل لمنفذ COM القديم لتوصيل أجهزة قديمة بالكمبيوتر الحديث، مثل أجهزة القياس العلمي، أجهزة GPS القديمة، وأجهزة التحكم الصناعي التي لا تزال تستخدم واجهة RS232 (مع إضافة محول مستوى RS232).
- 📱 التواصل مع أجهزة Android عبر OTG: يمكن توصيل CP2102 USB to TTL بهواتف Android التي تدعم OTG للتواصل مع متحكمات خارجية أو أجهزة استشعار. هذا يفتح آفاقاً واسعة لتطبيقات إنترنت الأشياء (IoT) حيث يمكن للهاتف أن يعمل كواجهة تحكم وعرض.
- 🏭 الأتمتة الصناعية: في المصانع، تستخدم هذه القطعة في برمجة PLCs الصغيرة، واجهات HMI، وأجهزة التحكم المنطقي. سرعتها العالية وموثوقيتها تجعلها مناسبة للتطبيقات الصناعية حيث الدقة مهمة.
- 🔬 مشاريع علمية وتعليمية: تستخدم في مختبرات الجامعات والمدارس لتعليم الطلاب أساسيات الاتصال التسلسلي (Serial Communication) وكيفية تواصل الحاسب مع المتحكمات. سهولة استخدامها تجعلها أداة تعليمية ممتازة.
- ⚙️ في الغسالات الأوتوماتيكية: بعض الشركات المصنعة تستخدم محولات USB to TTL في مرحلة اختبار وتطوير لوحات التحكم في الغسالات، حيث يتم تحميل البرامج ومراقبة أداء المتحكم. اكتشف ايسهات الغسالات
💡 ملاحظة هامة: CP2102 USB 2.0 to TTL متوافق مع العديد من القطع المشابهة مثل PL2303 و CH340G و FT232RL. فريقنا الفني جاهز لمساعدتك في اختيار البديل المناسب حسب احتياجاتك.
📊 مقارنة شاملة بين CP2102 USB to TTL والبدائل
عند اختيار محول USB to TTL، من المهم جداً مقارنة المواصفات الرئيسية للتأكد من اختيار الأنسب لتطبيقك. الجدول التالي يوضح مقارنة تفصيلية:
| الموديل | السرعة القصوى | جهد التشغيل | دعم 5V | التعريفات | المميزات |
|---|---|---|---|---|---|
| CP2102 (Silicon Labs) | 1 Mbps | 3.3V | نعم (يتحمل) | مدمجة في معظم الأنظمة | مستقر، استهلاك منخفض، EEPROM مدمج |
| CH340G (WCH) | 2 Mbps | 5V / 3.3V | نعم | تحتاج تثبيت | رخيص، شائع في لوحات Arduino |
| FT232RL (FTDI) | 3 Mbps | 5V / 3.3V | نعم | مدمجة | ممتاز، مكلف، مقاوم للتقليد |
| PL2303 (Prolific) | 1.5 Mbps | 3.3V | نعم (يتحمل) | مشاكل في التعريفات | قديم، مشاكل مع Windows الحديث |
🔎 تحليل المقارنة: CP2102 يقدم توازناً ممتازاً بين السعر والأداء. سرعته 1 ميجابت تكفي لمعظم التطبيقات، واستهلاكه المنخفض للطاقة يجعله مثالياً للمشاريع المحمولة. مقارنة بـ FT232RL، هو أقل سعراً ولكن بنفس الموثوقية تقريباً. مقارنة بـ CH340G، هو أكثر استقراراً ولا يحتاج تعريفات إضافية في معظم الأنظمة الحديثة.
📘 الداتاشيت الأصلي والرسوم البيانية لـ CP2102 USB to UART
الرسوم البيانية التالية مستخرجة من الداتاشيت الأصلي للشريحة. هذه المعلومات تساعد المهندسين والفنيين على فهم طريقة عمل الشريحة وتصميم الدوائر بشكل أفضل:
🔹 ترتيب الأطراف (Pinout) – عبوة QFN28
الشريحة تأتي في عبوة QFN28 صغيرة الحجم. الأطراف الرئيسية: VDD (3.3V)، GND، D+، D- (USB)، TX، RX (UART)، RTS، CTS (تحكم التدفق).
🔹 مخطط توصيل أساسي
يوضح هذا المخطط كيفية توصيل CP2102 مع متحكم دقيق: TX متصل بـ RX للمتحكم، RX متصل بـ TX، GND مشترك، ويمكن استخدام VCC لتغذية المتحكم إذا كان يعمل بجهد 3.3V.
🔗 مصادر خارجية موثوقة (DoFollow) للتعمق أكثر:
🔧 جدول المواصفات الإضافية لـ CP2102 USB 2.0 to TTL
| المعلمة | القيمة / الوصف | ملاحظات تطبيقية |
|---|---|---|
| الشركة المصنعة | Silicon Laboratories | شركة أمريكية متخصصة في دوائر التواصل |
| الطراز | CP2102-GM | إصدار الجيل الثاني المحسن |
| سرعة نقل البيانات القصوى | 1 ميجابت في الثانية (Mbps) | تكفي لجميع التطبيقات العملية |
| جهد التشغيل | 3.0V – 3.6V (3.3V نموذجي) | يجب عدم تجاوز 3.6V على طرف VDD |
| جهد الإشارات (TX/RX) | 3.3V (يتحمل 5V) | يمكن توصيله مباشرة بمتحكمات 5V |
| تيار التشغيل | 20 mA نموذجي | منخفض جداً، مناسب للتطبيقات المحمولة |
| تيار وضع السكون | < 0.5 mA | عند عدم وجود اتصال USB |
| العبوة (Package) | QFN28 (5×5 مم) | عبوة صغيرة جداً للتركيب السطحي |
| واجهة USB | USB 2.0 Full Speed (12 Mbps) | متوافقة مع USB 1.1 |
| واجهة UART | TX, RX, RTS, CTS | تدفق بيانات كامل (Full Flow Control) |
| ذاكرة EEPROM مدمجة | نعم (1024 بايت) | لحفظ Vendor ID, Product ID, Serial Number |
| دعم الأوامر | 9600, 19200, 38400, 57600, 115200, … | جميع السرعات القياسية مدعومة |
| دعم تنسيق البيانات | 7/8 bits, Even/Odd/None/Mark/Space parity | مرونة كاملة في تنسيق الإطار |
| عدد منافذ UART | 1 | منفذ واحد متزامن |
| دعم الأنظمة | Windows, Linux, macOS, Android | تعريفات مدمجة في معظم الأنظمة |
| نطاق درجة حرارة التشغيل | -40°C إلى +85°C | مناسب للتطبيقات الصناعية |
| المقاومة الحرارية | 40 °C/W | تبريد مناسب نظراً لصغر العبوة |
| الامتثال للمعايير | RoHS, CE, FCC | متوافق مع المعايير العالمية |
| حماية ESD | ±8 kV (HBM) | حماية جيدة ضد التفريغ الكهروستاتيكي |
| الوزن التقريبي | 0.2 جرام | خفيف جداً |
🏅 ضمان الجودة – لماذا تختار CP2102 USB 2.0 to TTL من الجوكر؟
في الجوكر للالكترونيات، خبرتنا الممتدة لأكثر من 15 عاماً تؤكد أن الجودة هي الأساس. لذلك نضع معايير صارمة:
- جميع قطع CP2102 USB 2.0 to TTL أصلية 100% من شركة Silicon Labs.
- كل قطعة تخضع لفحص وظيفي في مختبرنا قبل الشحن للتأكد من سلامة الاتصال.
- ضمان استبدال فوري لمدة 14 يوماً لأي عيب صناعة.
- سياسة إرجاع مرنة: تفاصيل سياسة الاسترجاع.
- خصوصية وأمان بياناتك: سياسة الخصوصية.
- شحن سريع: تجهيز الطلب خلال 24 ساعة، والاستلام من 24 إلى 48 ساعة.
- فواتير ضريبية معتمدة مع كل طلب للشركات.
- دعم فني عبر الواتساب 01288929498 للإجابة عن أي استفسار.
- استشارات فنية مجانية لمساعدتك في اختيار القطعة المناسبة.
- عروض جملة تنافسية للشركات وورش الصيانة.
❓ الأسئلة الشائعة حول CP2102 USB 2.0 to TTL
1. ما هو CP2102 USB 2.0 to TTL بالضبط؟
2. ما الفرق بين CP2102 و CH340G؟
3. هل CP2102 يدعم 5V؟
4. ما السرعة القصوى لـ CP2102؟
5. هل يحتاج CP2102 إلى تعريفات؟
6. كيف أوصل CP2102 مع Arduino؟
7. ما هي الأطراف الموجودة في وحدة CP2102؟
8. هل يمكن استخدام CP2102 مع ESP8266؟
9. كيف أعرف أن CP2102 USB 2.0 to ttl يعمل بشكل صحيح؟
10. ما الفرق بين CP2102 USB 2.0 to ttl و FT232RL؟
11. هل CP2102 يدعم التحكم في التدفق (Flow Control)؟
12. هل يمكن برمجة EEPROM في CP2102 USB 2.0 to ttl؟
13. ما هي درجة حرارة التشغيل لـ CP2102 USB 2.0 to ttl؟
14. كم سعر CP2102 USB 2.0 to TTL في الجوكر؟
15. ما هي مدة التوصيل المتوقعة؟
16. هل CP2102 USB 2.0 to ttl متوافق مع Arduino IDE؟
17. هل يمكن استخدام CP2102 USB 2.0 to ttl مع Android؟
18. ما الفرق بين CP2102 USB 2.0 to ttl و CP2104؟
19. هل تأتي وحدة CP2102 USB 2.0 to ttl مع كابل USB؟
20. كيف أتواصل مع الدعم الفني؟
⭐ ماذا قال عملاؤنا عن CP2102 USB 2.0 to TTL؟
🎯 لماذا تطلب CP2102 USB 2.0 to TTL من الجوكر للالكترونيات؟
- 📞 دعم فني متخصص: 01288929498 (خبراء حقيقيون – استشارات مجانية).
- ✅ قطع أصلية 100% مع ضمان الاستبدال لمدة 14 يوماً.
- 🚚 شحن سريع: 24 ساعة تجهيز + 24-48 ساعة توصيل.
- 💸 أفضل الأسعار لأننا مستوردون مباشرون.
- 🔒 حماية بياناتك عبر سياسة خصوصية صارمة.
- 📦 شحن لجميع المحافظات المصرية.
- 📄 فواتير ضريبية معتمدة للشركات.
- 🔄 إمكانية استبدال القطعة إذا لم تكن مناسبة.
- 🎁 عروض خاصة للكميات الكبيرة وطلبات الجملة.
- ⭐ تقييمات إيجابية من مئات العملاء.
