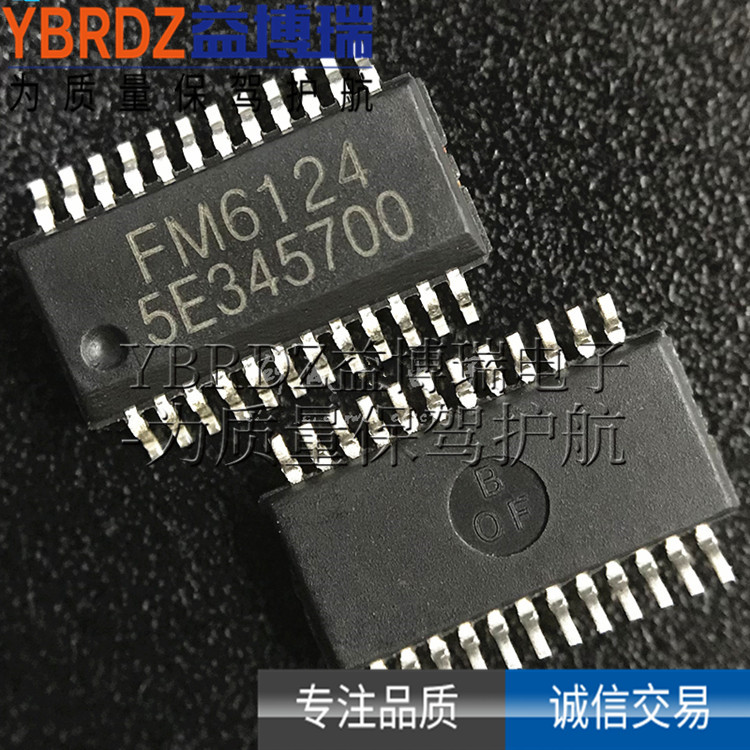

مقدمة عن IC FM6124
IC FM6124 هو دائرة متكاملة متخصصة من شركة فومان (Fine Made Electronics) لقيادة مصفوفات LED (LED Driver)، يتميز بوجود 16 قناة إخراج ثابتة التيار (Constant Current) مع تقنية فريدة تعرف باسم “双缓存” (Dual Latch/ Double Buffer) والتي تسمح بتحميل بيانات جديدة أثناء عرض البيانات الحالية، مما يزيد معدل التحديث (Refresh Rate) بنسبة تزيد عن 50% مقارنة بالمشغلات التقليدية.
تم تصميم FM6124 خصيصاً لحل مشكلتين رئيسيتين كانتا تواجهان مصممي شاشات LED الكبيرة: مشكلة أول سطر أغمق (First Line Dark) ومشكلة الظلال أو “毛毛虫” (Caterpillar Effect). بفضل تقنية “Output Clamping” الحاصلة على براءة اختراع، يقوم FM6124 بتثبيت الجهد على المخارج مما يمنع تلف LEDs ويوحد سطوع جميع الخطوط.
يعمل FM6124 بجهد تشغيل من 3.3V إلى 6V، ويمكن برمجته لتيار إخراج يتراوح بين 0.5mA و 32mA (عند VDD=5V) عبر مقاومة خارجية واحدة (REXT). دقة التيار عالية جداً: ±1.25% بين القنوات في نفس الشريحة، و±2% بين الشرائح المختلفة (قيم نموذجية)، مما يضمن تجانساً ممتازاً في الإضاءة عبر مساحات العرض الكبيرة.
الميزات الرئيسية لـ FM6124
16 قناة ثابتة التيار – 16 مخرج متطابقة لقيادة مصفوفات LED بأحجام مختلفة.
سرعة 30MHz – تردد نقل بيانات يصل إلى 30 ميجاهرتز، مناسب للشاشات عالية الدقة.
تقنية双缓存 – تسمح بتحميل البيانات التالية أثناء عرض الإطار الحالي، ترفع معدل التحديث 50%.
حماية القنوات – تقنية “Output Clamping” تمنع تلف LEDs وتزيل مشكلة أول سطر.
إلغاء الظلال (Eliminate Caterpillar) – تمنع تأثير “اليرقة” الناتج عن تسرب التيار.
تيار قابل للضبط – 0.7-32mA @5V عبر مقاومة خارجية REXT.
استجابة سريعة – زمن استجابة 30ns عند VDD=5V.
نطاق حراري واسع – يعمل من -40°C إلى +85°C.
ورقة البيانات الكاملة (Datasheet)
🔹 جدول الأقصى المطلقة (Absolute Maximum Ratings)
| المعامل | الرمز | القيمة | الوحدة |
|---|---|---|---|
| جهد التغذية | VDD | 0 – 7.0 | V |
| تيار الإخراج | IO | 32 | mA |
| جهد الدخل | VIN | -0.4 — VDD+0.4 | V |
| جهد تحمل الإخراج | VOUT | 30 | V |
| تردد الساعة | FCLK | 30 | MHz |
| تيار الأرضي | IGND | 512 | mA |
| استهلاك الطاقة | PD | 3 | W |
| المقاومة الحرارية | RTH(j-a) | 39.15 | °C/W |
| درجة حرارة التشغيل | TOPR | -40 — 85 | °C |
| درجة حرارة التخزين | TSTG | -55 — 150 | °C |
🔹 الخصائص الكهربائية (DC Characteristics)
| المعامل | الرمز | الشرط | القيمة | الوحدة |
|---|---|---|---|---|
| جهد التغذية | VDD | – | 3.3 – 6.0 | V |
| تيار الإخراج الثابت | IO | OUTn | 0.5 – 32 | mA |
| دقة التيار بين القنوات | ΔIO | نموذجي | ±1.25% | – |
| دقة التيار بين الشرائح | ΔIO | نموذجي | ±2% | – |
| جهد الدخل العالي | VIH | – | 0.7*VDD – VDD | V |
| جهد الدخل المنخفض | VIL | – | GND – 0.3*VDD | V |
🔹 الخصائص الديناميكية (Dynamic Characteristics)
| المعامل | الرمز | الحد الأدنى | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| تردد نقل البيانات | FCLK | – | 30 | MHz |
| عرض نبضة CLK | TWCLK | 20 | – | ns |
| عرض نبضة LE | TWLE | 20 | – | ns |
| عرض نبضة OE | TWOE | 30 | – | ns |
| زمن الإعداد (Setup Time) | TSETUP | 5 | – | ns |
| زمن الإبقاء (Hold Time) | THOLD | 5 | – | ns |
| زمن الخروج (Propagation Delay OE-OUT) | TPHL/TPLH | – | 40-50 | ns |
IOUT = (VR-EXT / REXT) × 15 ، حيث VR-EXT = 1.191V
مثال: للحصول على 15mA، استخدم REXT = (1.191V / 15mA) × 15 = 1.19KΩ
تطبيقات FM6124 في المشاريع العملية
شاشات LED الكبيرة (Outdoor/Indoor Screens) – لوحات الإعلانات العملاقة، شاشات الملاعب، المسارح.

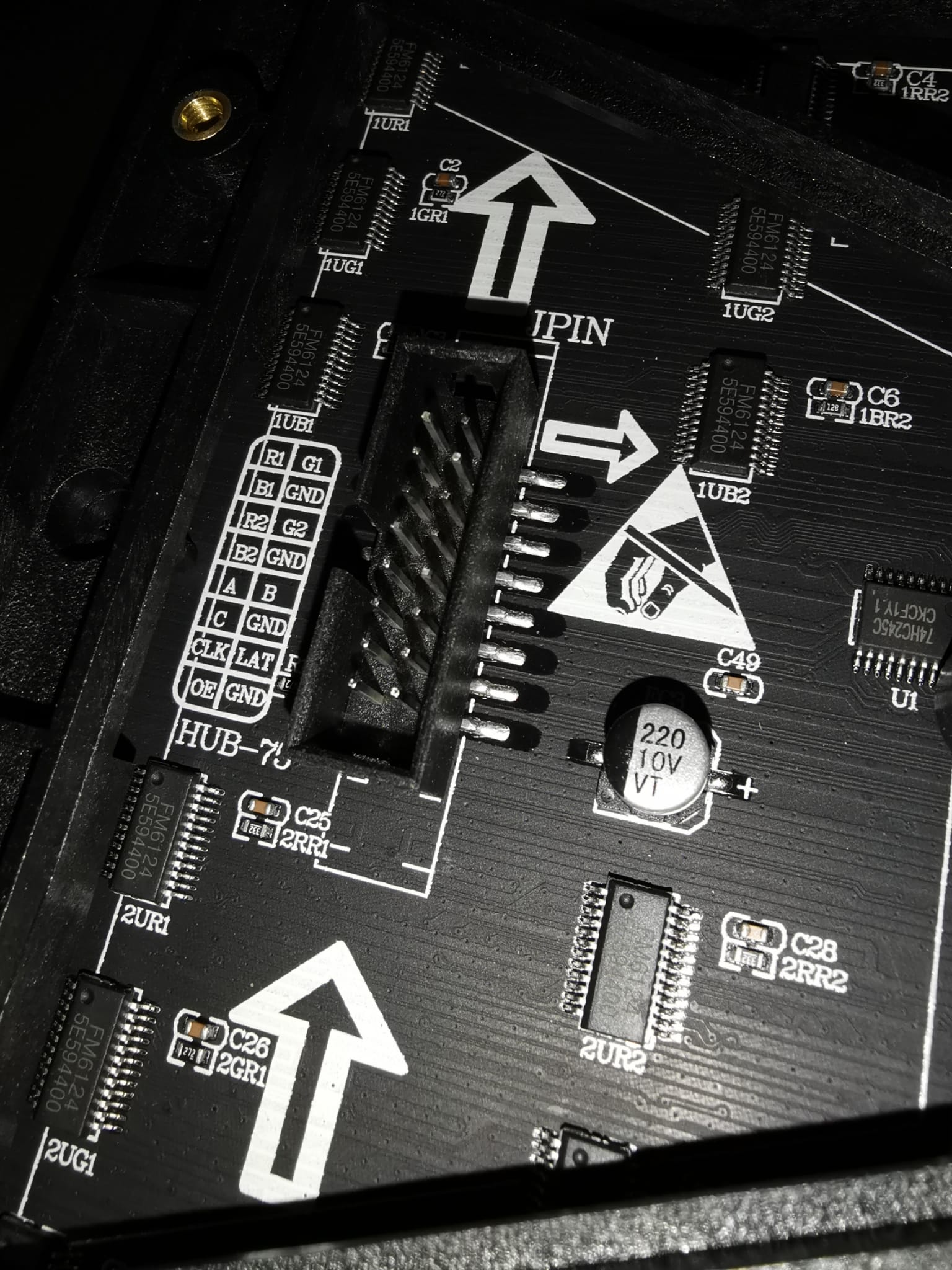

مصفوفات LED (LED Matrix Panels) – لوحات P10، P5، P3 المستخدمة في شاشات التمرير والنصوص.
لوحات ألعاب LED – شاشات الألعاب التفاعلية والواجهات الإعلانية.
إشارات المرور الرقمية – لوحات عرض المعلومات على الطرق السريعة.
شاشات العرض في وسائل النقل – حافلات، قطارات، مطارات.
وحدات التحكم الصناعي – شاشات عرض بيانات الآلات والمعدات.
شاشات DMD (Dot Matrix Display) – المشاريع التعليمية والعروض التفاعلية.
لوحات LED الفنية – جدران LED ديناميكية للديكور الداخلي والخارجي.
مقارنة FM6124 مع مشغلات LED الأخرى
| الميزة | FM6124 | 74HC595 | DM13A / MBI5024 | ICND2012 |
|---|---|---|---|---|
| نوع الإخراج | تيار ثابت (Constant Current) | جهد (Voltage) | تيار ثابت | تيار ثابت |
| عدد القنوات | 16 | 8 | 16 | 16 |
| الذاكرة المؤقتة | 双缓存 (Dual Latch) | أحادي | أحادي | أحادي |
| دقة التيار (بين القنوات) | ±1.25% | – | ±3% | ±2.5% |
| تردد الساعة | 30 MHz | 25 MHz | 25 MHz | 20 MHz |
| خاصية إزالة أول سطر | ✅ نعم (Output Clamping) | ❌ لا | ❌ لا | ❌ لا |
| خاصية إزالة الظلال | ✅ نعم | ❌ لا | ❌ لا | ❌ لا |
| الجهد التشغيلي | 3.3V – 6V | 2V – 6V | 3.3V – 5V | 3.3V – 5V |
الخلاصة: FM6124 يتفوق بفضل تقنية双缓存 التي تزيد معدل التحديث، ودقة التيار العالية، والحلول المدمجة لمشاكل أول سطر والظلال، مما يجعله الخيار الأمثل للشاشات عالية الجودة.
معلومات دوائر تطبيق FM6124
🔹 تعريف الأطراف (Pin Configuration)
| الطرف (Pin) | الاسم | الوظيفة |
|---|---|---|
| 1 | GND | أرضي |
| 2 | SDI | بيانات الدخل التسلسلي |
| 3 | CLK | ساعة |
| 4 | LE | Latch Enable (قفل البيانات) |
| 5-20 | OUT0-OUT15 | مخارج التيار الثابت |
| 21 | OE | Output Enable (تمكين الإخراج) |
| 22 | SDO | بيانات الخرج التسلسلي |
| 23 | REXT | مقاومة ضبط التيار |
| 24 | VDD | جهد التغذية |
🔹 دائرة نموذجية لشاشة LED
في التطبيقات النموذجية، يتم توصيل عدة شرائح FM6124 بشكل تسلسلي (Daisy Chain) لتشغيل شاشات LED كبيرة. يتم إدخال البيانات عبر SDI، وتتزامن مع CLK، ويتم قفلها عند تفعيل LE. يتم التحكم في السطوع عبر إشارة PWM على OE. المقاومة REXT تحدد التيار الكلي لجميع القنوات (عادة 1.2KΩ لتيار 15mA).
نصيحة تصميم: لتحقيق أفضل أداء، ضع مكثف 0.1µF قريباً من طرف VDD لكل IC. استخدم مقاومة REXT بدقة 1% للحصول على تيار دقيق.
لماذا تشتري FM6124 من الجوكر للالكترونيات؟
تقييمات العملاء (86 تقييم)
20 سؤالاً شائعاً عن FM6124
مواصفات إضافية وأبعاد
| العبوة (Package) | SSOP-24 (0.635mm pitch) |
| أبعاد العبوة | 8.65mm × 6.0mm × 1.5mm |
| وزن الشريحة التقريبي | ~0.5 جرام |
| نطاق التيار (VDD=5V) | 0.7 – 32 mA |
| نطاق التيار (VDD=3.3V) | 0.5 – 25 mA |
| زمن صعود/هبوط الإخراج | 15-31 ns |
