مرحباً بكم في الجوكر للالكترونيات، وجهتكم الأولى للقطع الإلكترونية الأصلية عالية الجودة. اليوم يسعدنا أن نقدم لكم أحد أهم الموصلات القياسية في عالم الإلكترونيات والاتصالات: موصل RS232 ذكر 9 أطراف (DB9 Male Connector). هذا الموصل هو الرفيق الدائم للموصل الأنثى، ويشكلان معاً ثنائياً لا غنى عنه في عالم التوصيلات التسلسلية.

ما يميز هذا الموصل الذكر هو تصميمه المتين والمقاوم للاهتزاز، مع أطراف صلبة مذهبة تضمن توصيلاً كهربائياً ممتازاً ومقاومة للتآكل. يستخدم هذا النوع من الموصلات بشكل أساسي على أجهزة الكمبيوتر القديمة، كابلات التوصيل، ومحولات USB to RS232. الأطراف البارزة (Pins) مصممة بدقة لتدخل في فتحات الموصل الأنثى بإحكام وتضمن اتصالاً موثوقاً.

في الجوكر للالكترونيات، Rs232 male 9 PIN ندرك تماماً أهمية الجودة في الموصلات، لأن أي موصل رديء قد يسبب مشاكل في الاتصال وفقدان البيانات. لذلك، نحن نحرص على استيراد  من أفضل المصانع المتخصصة في تايوان، مع مواد خام عالية الجودة تضمن عمراً طويلاً وأداءً موثوقاً. خبرتنا الممتدة لأكثر من 15 عاماً في السوق المصري تجعلنا نعرف تماماً ما يحتاجه الفنيون والمهندسون.

سأشارككم تجربة واقعية لأحد عملائنا الكرام: كان يحتاج إلى توصيل جهاز قياس عجلات (Wheel Balancer) في ورشة إطارات بجهاز كمبيوتر قديم عبر منفذ RS232. كان الكابل الأصلي تالفاً ويحتاج إلى استبدال الموصل الذكر. بعد شراء موصل RS232 ذكر من الجوكر، قام بلحامه بنجاح وعاد الجهاز للعمل بكفاءة. هذه القصة تتكرر يومياً مع عملائنا الذين يثقون في جودة منتجاتنا.

دعني أوضح لك أهمية هذا الموصل في عالم الإلكترونيات: على الرغم من أن منافذ USB أصبحت الأكثر شيوعاً، إلا أن منفذ Rs232 male 9 PIN لا يزال مستخدماً على نطاق واسع في المجال الصناعي، وأجهزة القياس، وأجهزة التحكم الرقمية. سبب بقاء هذه الواجهة هو بساطتها، موثوقيتها، وقدرتها على العمل لمسافات طويلة (تصل إلى 15 متراً أو أكثر). وجود موصل ذكر عالي الجودة يضمن أن يكون الاتصال محكماً وخالياً من المشاكل.

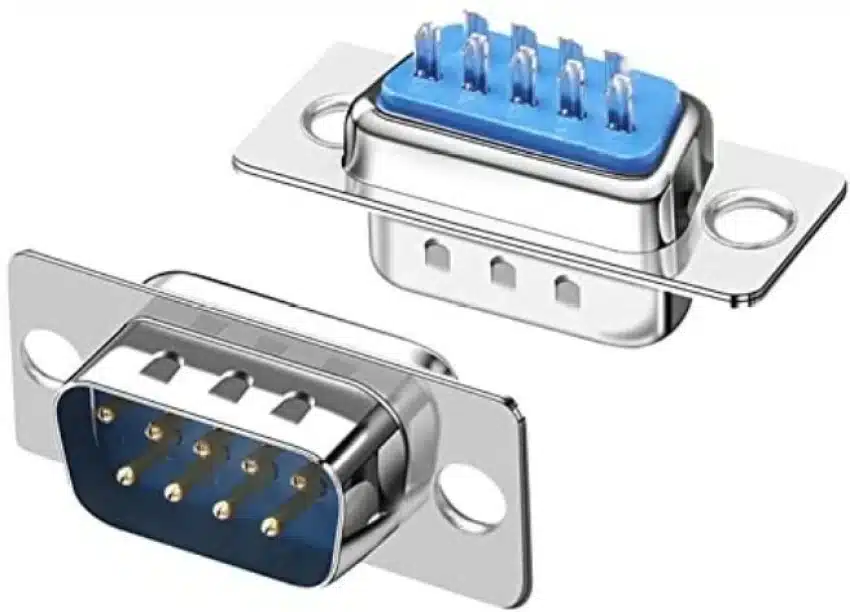

من الناحية الميكانيكية، هذا الموصل يأتي بتصميم D-Sub (شكل الحرف D) الذي يضمن عدم إمكانية توصيله بشكل خاطئ، لأن الشكل غير المتماثل يحدد اتجاه التوصيل الصحيح. الأطراف التسعة مرتبة في صفين (5 أطراف في الصف العلوي، 4 في السفلي)، وكل طرف له وظيفة محددة في بروتوكول Rs232 male 9 PIN. الأطراف مصنوعة من نحاس أصلي ومطلية بالذهب لضمان أقل مقاومة تلامس وأعلى مقاومة للتآكل.

الغلاف الخارجي معدني (أو بلاستيكي مع درع معدني) لحماية الإشارات من التداخل الكهرومغناطيسي (EMI). هذا مهم بشكل خاص في البيئات الصناعية المليئة بالضوضاء الكهربائية. كما أن وجود فتحات للمسامير على الجانبين يسمح بتثبيت الموصل بإحكام على الكابل أو على لوحة الجهاز، مما يمنع انقطاع الاتصال بسبب الاهتزاز.

في النهاية، سواء كنت فني صيانة، مهندس تحكم آلي، هاوي إلكترونيات، أو حتى طالب، فإن Rs232 male 9 PIN هو عنصر أساسي يجب أن يتوفر في صندوق أدواتك. فريق الجوكر للالكترونيات جاهز دائماً لمساعدتك عبر الواتساب 01288929498، سواء كنت بحاجة إلى استشارة فنية أو مساعدة في اختيار القطعة المناسبة.

عند الحديث عن خصائص موصل RS232 male، يجب أن نبدأ بجودة المواد المصنوع منها. الموصلات الأصلية التي نوفرها مصنوعة من النحاس عالي النقاء للأطراف، مع طلاء ذهبي بسمك 0.5 ميكرون. هذا يضمن مقاومة تلامس أقل من 20 مللي أوم، وعمر تشغيلي يزيد عن 500 دورة توصيل وفصل دون تآكل الأطراف.

العازل (Insulator) المستخدم بين الأطراف مصنوع من مادة PBT (Polybutylene Terephthalate) عالية الجودة، وهي مادة مقاومة للحرارة (حتى 120°C) ولا تمتص الرطوبة. هذا يمنع حدوث تسرب كهربائي بين الأطراف المتجاورة، خاصة في البيئات الرطبة. درجة العزل (Dielectric Strength) تصل إلى 1000 فولت تيار متردد لمدة دقيقة واحدة، مما يضمن سلامة عالية.

الغلاف الخارجي لهذا الموصل الذكر يأتي بعدة خيارات: معدن مطلي بالنيكل (Nickel-Plated) للاستخدامات العامة، أو معدن مطلي بالقصدير (Tin-Plated) للحام السهل. الغلاف المعدني متصل بالطرف الأرضي (Shield) لتوفير حماية من التداخل الكهرومغناطيسي. بعض الإصدارات تأتي بغلاف بلاستيكي مع درع معدني داخلي للتطبيقات التي تتطلب وزناً خفيفاً.

الأبعاد الميكانيكية لهذه القطعة مطابقة لمعايير الصناعة (Industry Standard) MIL-C-24308. المسافة بين الأطراف (Pitch) هي 2.77 مم (0.109 إنش) في الصف الواحد، والمسافة بين الصفوف 2.84 مم (0.112 إنش). قطر الطرف (Pin Diameter) حوالي 1.0 مم، وهو مصمم ليدخل في المقبس الأنثى بإحكام.

قوة الإدخال (Insertion Force) مصممة بعناية لتكون حوالي 500 جرام كحد أقصى لكل طرف، مما يضمن اتصالاً كهربائياً موثوقاً دون أن يكون التوصيل صعباً أو سهل الانفصال. هذه القوة محسوبة لتعطي عمراً طويلاً للموصل مع الحفاظ على أداء ثابت.

من ناحية التيار الكهربائي، يمكن لكل طرف تحمل تيار يصل إلى 3 أمبير (كحد أقصى) عند درجة حرارة 25°C، والتيار المقنن هو 1 أمبير للتشغيل المستمر. جهد التشغيل الأقصى هو 300 فولت تيار مستمر، وهو أعلى بكثير من إشارات RS232 التي لا تتجاوز ±15 فولت. هذا يضمن هامش أمان كبير.

درجة حرارة التشغيل لهذا الموصل تتراوح بين -40°C إلى +105°C، مما يسمح باستخدامه في البيئات القاسية مثل المصانع غير المكيفة أو خارجياً في الظروف الجوية المختلفة. كما أن الموصل مقاوم لمعظم المذيبات والزيوت الصناعية الشائعة.

أخيراً، موصل RS232 male 9 PIN يأتي بخيارات تركيب متعددة: للتركيب على PCB (DIP أو SMD)، للتركيب على الكابل (Cable Mount) مع براغي تثبيت، أو للوحة التحكم (Panel Mount) مع حواف للتثبيت. نوفر أيضاً النوع بزاوية قائمة (Right Angle) للتصاميم المدمجة التي تحتاج إلى توفير مساحة.

فهم توزيع الأطراف (Pinout) لموصل RS232 ضروري لتوصيل الكابل بشكل صحيح. إليك شرح تفصيلي لوظيفة كل طرف في الموصل الذكر RS232 (مع ملاحظة أن الترقيم في الموصل الذكر معكوس بالنسبة للموصل الأنثى عند النظر إليه من الأمام):

🔹 ترتيب الأطراف في الموصل الذكر

عند النظر إلى الموصل من الأمام (جهة الأطراف)، يكون ترتيب الأرقام كالتالي: الصف العلوي من اليمين إلى اليسار: 5, 4, 3, 2, 1. الصف السفلي من اليمين إلى اليسار: 9, 8, 7, 6. (لاحظ أن الترقيم معكوس بالنسبة للموصل الأنثى).

رقم الطرف	الإشارة	الوظيفة	الاتجاه (في DTE)
1	DCD	Data Carrier Detect	دخل (Input)
2	RXD	Receive Data (استقبال)	دخل (Input)
3	TXD	Transmit Data (إرسال)	خرج (Output)
4	DTR	Data Terminal Ready	خرج (Output)
5	GND	Signal Ground (أرضي)	–
6	DSR	Data Set Ready	دخل (Input)
7	RTS	Request to Send	خرج (Output)
8	CTS	Clear to Send	دخل (Input)
9	RI	Ring Indicator	دخل (Input)

ملاحظة: DTE = Data Terminal Equipment (مثل الكمبيوتر)، DCE = Data Communication Equipment (مثل المودم).

ملاحظات مهمة:

• في معظم التطبيقات البسيطة، يتم استخدام 3 أطراف فقط: TXD (3)، RXD (2)، و GND (5). الأطراف الأخرى للتحكم في تدفق البيانات (Flow Control) وقد لا تكون ضرورية.
• عند توصيل جهازين DTE مباشرة (مثل كمبيوترين)، يجب استخدام كابل Null Modem الذي يعبر التوصيل بين TXD و RXD.
• في Rs232 male 9 PIN، تكون الإشارات بجهد ±12V (أو ±5V في بعض الأجهزة)، وهذا أعلى من جهد TTL (0-5V). لذا يجب استخدام محول مستوى (مثل MAX232) عند التوصيل مع متحكمات TTL.
• الترقيم المذكور أعلاه هو لجهاز DTE (مثل الكمبيوتر). في أجهزة DCE (مثل المودم)، تكون اتجاهات الإشارة معكوسة (TXD يكون داخلاً، RXD خارجاً).
