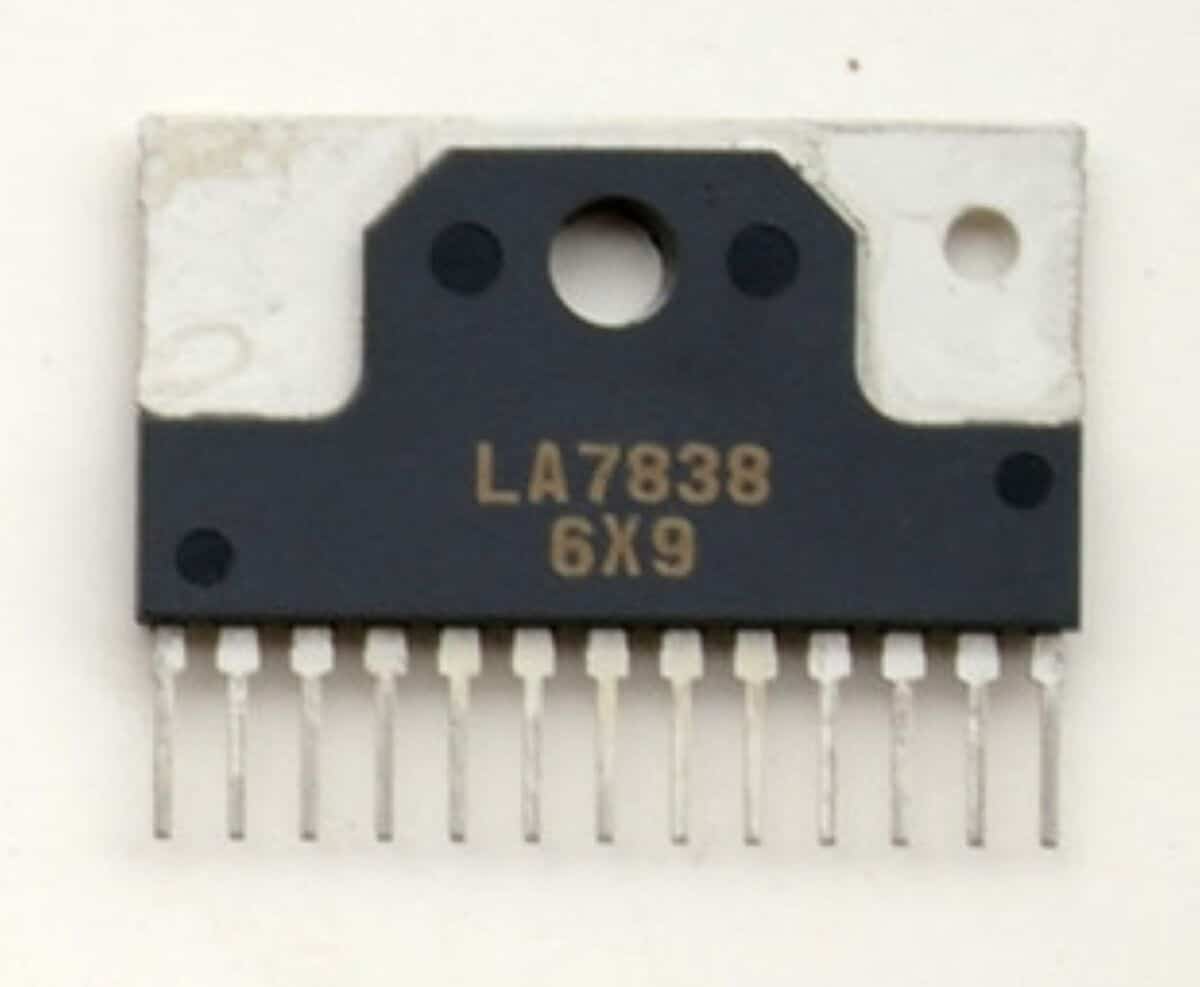

🔹 LA7838 – دائرة المسح العمودي عالية التيار لأجهزة التلفزيون الكبيرة (حتى 37 بوصة)
LA7838 هي دائرة متكاملة من شركة Sanyo، مصممة خصيصاً لقيادة ملفات الانحراف العمودي (Vertical Deflection) في أجهزة التلفزيون الكبيرة وشاشات العرض عالية الدقة.
من خبرتنا التي تزيد عن 15 عاماً في إصلاح أجهزة التلفزيون وشاشات CRT في مصر، نؤكد أن هذه الدائرة هي الحل الأمثل للشاشات الكبيرة (من 25 بوصة حتى 37 بوصة).
يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
توفر الدائرة تيار انحراف يصل إلى 2.2 أمبير ذروة إلى ذروة (Ap-p)، مع مولد موجة سن المنشار مدمج، ودائرة مضخة (pump-up) عالية الكفاءة، وحماية حرارية مدمجة.
تتميز بجودة صورة ممتازة مع تحسين كبير في استجابة التداخل (interlace) وتشوه التقاطع (crossover distortion)، مما يجعلها مناسبة لأجهزة التلفزيون عالية الجودة وشاشات العرض عالية الدقة متعددة التردد (40-80 هرتز).
سواء كنت فني صيانة تلفزيونات قديمة، أو هاوي إلكترونيات، فإن LA7838 هو الخيار الأمثل للشاشات الكبيرة.
بالمقارنة مع الإصدار الأصغر LA7837 (1.8Ap-p)، فإن LA7838 مناسب للشاشات الأكبر حجماً والأكثر تطلباً للتيار. أما LA78040 و LA78045 فهما إصدارات أحدث تستخدم في أجهزة التلفزيون الأحدث (مع واجهات I2C) ولكن بتيار أقل.
تأتي الدائرة في علبة SIP13H (Single In-line Package ذات 13 طرفاً)، سهلة التركيب ومتوفرة في جميع أنحاء العالم.
📊 المواصفات الفنية الكاملة – LA7838
2.2 Ap-p
15V كحد أقصى
30V كحد أقصى
62V كحد أقصى
8 واط (مع مبدد حراري لانهائي)
-20°C إلى +85°C
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| 4°C/W | يتطلب مبدد حراري مناسب | |
| 40 – 80 هرتز (لأنظمة متعددة التردد) | قابل للتكيف مع شاشات الكمبيوتر عالية الدقة | |
| مولد سن منشار، مضخة رفع، حماية حرارية، دائرة تحكم بالحجم الرأسي 50/60Hz | تقلل عدد المكونات الخارجية | |
| أقل من 4% (مع دائرة تصحيح)، وصولاً إلى 3% مع دوائر التبديل | صورة مستقرة |
📍 دليل توزيع الأطراف (Pinout) – LA7838 (علبة SIP13H)
الدائرة ذات 13 طرفاً، مرقمة من 1 إلى 13 من اليسار إلى اليمين (عند النظر من الأمام). الجدول التالي يوضح وظائف كل طرف:
| رقم الطرف | الاسم | الوظيفة |
|---|---|---|
| Vcc1 (مصدر السائق) | جهد تغذية الدوائر الداخلية (عادة 12V أو 9V) | |
| دخل الزناد (Trigger Input) | تستقبل نبضات متزامنة عمودية (V-sync) من دائرة معالجة الفيديو | |
| وقت المحدد الأحادي (One-shot Multivibrator) | تحدد عرض نبضة الزناد، متصلة بمقاومة زمنية ومكثف إلى الأرضي | |
| ضبط 50/60Hz (Vertical Size Control) | مقاومة خارجية لضبط حجم المسح الرأسي | |
| مقاومة زمنية ومكثف لتوليد موجة سن المنشار | ||
| يُخرج موجة سن المنشار إلى مرحلة القيادة | ||
| مرجع الأرضي للدائرة | ||
| يتصل بمضخة الرفع لتوليد جهد أعلى للمرحلة النهائية | ||
| مكثف خارجي لتخزين الشحنة | ||
| أرضي تيار الخرج، يُوصل مباشرة بالأرضي | ||
| يتصل بملف الانحراف العمودي عبر مكثف فصل | ||
| إشارة تغذية مرتدة AC إلى مولد الموجة لتحسين الخطية | ||
| جهد مرتفع (حتى 62V) لمرحلة الخرج |
🔧 دوائر تطبيقية نموذجية لـ LA7838
تطبيق رئيسي: دارة المسح العمودي القياسية في أجهزة التلفزيون الكبيرة (حتى 37 بوصة).
في هذه الدائرة، تستقبل الدائرة نبضات متزامنة عمودية (V-sync) على الطرف 2.
تُستخدم دائرة وقت المحدد الأحادي (الطرف 3) لضبط عرض النبضة (عادةً مكثف 0.01-0.047uF ومقاومة 100kΩ).
يولد الطرف 5 (مع مكثف خارجي) موجة سن المنشار التي يتم تضخيمها وإرسالها إلى ملف الانحراف عبر الطرف 11.
يُستخدم الطرف 8 (مضخة الرفع) مع مكثف خارجي (100-220uF) لتوليد جهد سلبي لتقليل استهلاك الطاقة.
دائرة لتحسين الخطية في شاشات العرض ذات زمن المسح القصير (مثل شاشات الكمبيوتر عالية الدقة).
في شاشات العرض ذات تردد رأسي عالٍ (أكثر من 60 هرتز)، قد يحدث تمدد في الجزء العلوي من الصورة.
يمكن استخدام دارة خارجية كما هو موضح في الشكل (3) من الداتا شيت، باستخدام زينر ديود وترانزستور خارجي لتثبيت جهد المشبك وتحسين الخطية.
دائرة للتحكم في الحجم الرأسي لترددات متعددة (Multi-sync).
باستخدام مكبر عمليات (Op-Amp) ومقاومات متغيرة، يمكن تثبيت حجم الصورة عند تغير التردد الرأسي (40-80 هرتز) كما في الشكل (9) من الداتا شيت.
ولتحسين الخطية، يمكن تبديل ثوابت الوقت (R5 و C1) باستخدام مفاتيح إلكترونية حسب نطاق التردد (الشكل 10).
نصائح للتركيب:
تأكد من استخدام مبدد حراري مناسب (مشعاع حراري) لأن الدائرة تبدد حتى 8 واط.
استخدم معجون حراري بين الدائرة والمبدد لتحسين التوصيل الحراري.
تحقق من مكثفات مصدر الطاقة (خاصة مكثف 100uF-220uF على الطرف 13) لأن جفافها هو السبب الأكثر شيوعاً لانهيار الدائرة.
🛡️ أنظمة الحماية والتشخيص في LA7838
تحتوي الدائرة على حماية حرارية مدمجة (Thermal Protection).
إذا تجاوزت درجة حرارة القالب 150°C، تُغلق الدائرة تلقائياً حتى تبرد.
لا توجد حماية من التيار الزائد أو قصر الخرج.
لذلك يجب التأكد من أن ملف الانحراف غير تالف وأن مكثف الخرج (2200-4700uF) سليم.
مؤشرات العطل:
- انهيار الصورة عمودياً (خط أفقي واحد في منتصف الشاشة) – عطل في مرحلة الخرج أو في مضخة الرفع.
- الصورة مضغوطة أو ممتدة عمودياً – عطل في مولد الموجة أو في التغذية المرتدة.
- سخونة زائدة – تبريد غير كافٍ أو تيار مفرط بسبب ماس في ملف الانحراف.
لتشخيص عطل الدائرة، قم بقياس الفولتية على الأطراف الرئيسية:
- الطرف 1: 12V (يجب أن تكون مستقرة).
- الطرف 13: 24-30V (حسب مصدر الطاقة).
- الطرف 11: حوالي نصف جهد الطرف 13 (عند عدم وجود إشارة).
إذا كانت الفولتية غير طبيعية، افحص المكونات الخارجية (المقاومات، المكثفات، ثنائيات مضخة الرفع) قبل استبدال الدائرة.
💻 الأجهزة التي يُركَّب فيها LA7838
هذه الدائرة تدخل في العديد من الأجهزة الإلكترونية القديمة التي لا تزال قيد الصيانة في مصر. إليك أبرزها:
| نوع الجهاز | الماركات/النماذج الشائعة | ملاحظات التوافق |
|---|---|---|
| Goldstar، Sanyo، Sharp، JVC، Panasonic، Toshiba، Samsung (موديلات 29-34 بوصة) | مرحلة الانحراف العمودي (Vertical Deflection) | |
| NEC، ViewSonic، Dell، Philips، LG (موديلات ذات تردد رأسي عالٍ) | مناسبة للترددات العالية بفضل دائرة تصحيح الخطية | |
| متعددة | مرحلة الخرج العمودي |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| LA7838 تالفة، مكثف الخرج (الطرف 11) تالف، ملف انحراف عمودي مفتوح، عدم وجود جهد على الطرف 13 | افحص الفولتية على الأطراف 1، 13، 11. افحص ملف الانحراف بمقياس المقاومة (يجب أن يكون 8-15 أوم). | استبدل LA7838، افحص واستبدل مكثف 3300uF/50V على الخرج، افحص ملف الانحراف. | |
| مكثفات مضخة الرفع (الطرف 9) تالفة، ثنائي مضخة الرفع تالف، جهد الطرف 13 منخفض | قس الجهد على الطرف 13 (يجب أن يكون 24-30V). افحص المكثف (100-220uF) والثنائي. | استبدل مكثف مضخة الرفع والثنائي. تأكد من جهد الدخل (الطرف 13). | |
| مكثفات دائرة مولد الموجة (الطرف 5) تالفة، مقاومة 50/60Hz تالفة، في أنظمة متعددة التردد تحتاج تبديل ثوابت الوقت | افحص المكثف (1uF-2.2uF) والمقاومة (100k-220k) على الطرف 5 و 4. للأنظمة متعددة التردد، اتبع الشكل 10. | استبدل المكثفات والمقاومات. استخدم دائرة تبديل ثوابت الوقت حسب التردد (الشكل 10). | |
| مبدد حراري غير كافٍ، تيار زائد (ماس في ملف الانحراف)، جهد زائد، شاشة أكبر من 37 بوصة | افحص درجة حرارة الدائرة، قياس تيار ملف الانحراف (يجب أن يكون أقل من 2.2A). | أضف مبدد حراري أكبر، استخدم معجون حراري، افحص ملف الانحراف، لا تستخدم الدائرة لشاشات أكبر من 37 بوصة. | |
| LA7838 تالفة، انعدام جهد التغذية، مكثف خرج تالف (قصر) | قس الفولتية على الأطراف 1 و 13، افحص خرج الدائرة. | استبدل LA7838، تحقق من مصدر الطاقة، استبدل مكثف الخرج. |
🔄 البدائل والمقارنات – LA7838 مقابل دوائر المسح العمودي الأخرى
في الجوكر للالكترونيات، نوفر مجموعة من دوائر المسح العمودي. إليك مقارنة:
| المنتج | تيار الانحراف (Ap-p) | الاستخدام الموصى به | المميزات | السعر النسبي |
|---|---|---|---|---|
| 1.8A | شاشات CRT حديثة (مع I2C) | دعم ضبط الخطية عبر I2C، علبة SIP7 | متوسط (⭐⭐) | |
| 2.2A | شاشات CRT كبيرة (مع I2C) | دعم I2C، تيار أعلى | مرتفع (⭐⭐⭐) | |
| 1.8A | تلفزيونات وشاشات متوسطة (14-25 بوصة، بدون I2C) | مولد سن منشار مدمج، حماية حرارية | متوسط (⭐⭐) | |
| 2.2A | تلفزيونات وشاشات كبيرة (25-37 بوصة، بدون I2C) | تيار أعلى، دعم أنظمة متعددة التردد | مرتفع (⭐⭐⭐) |
خلاصة: اختر LA7838 لأجهزة التلفزيون الكبيرة (29-37 بوصة) التي لا تستخدم I2C وتحتاج إلى تيار انحراف 2.2A. إذا كانت شاشتك تستخدم I2C (تحكم رقمي)، فاستخدم LA78045. للشاشات متوسطة الحجم، LA7837 أو LA78040 كافيان.
📖 قاموس المصطلحات التقنية (Glossary)
Vertical Deflection (المسح العمودي): حركة شعاع الإلكترونات من أعلى إلى أسفل الشاشة لتكوين الصورة.
Sawtooth Wave (موجة سن المنشار): شكل موجة خطي التزايد ثم الانهيار السريع، تستخدم لتحريك شعاع الإلكترونات عمودياً.
Pump-up Circuit (مضخة الرفع): دائرة تستخدم مكثفاً وثنائياً لتوليد جهد أعلى من جهد المصدر، لتقليل استهلاك الطاقة.
Interlace (تداخل): تقنية مسح تستخدم حقلين متداخلين (زوجي وفردي) لتقليل الوميض وتحسين الدقة الرأسية.
Multi-sync (متعدد التردد): قدرة الشاشة على العمل بترددات رأسية مختلفة (مثل 40-80 هرتز).
Thermal Protection (حماية حرارية): دائرة تغلق الجهاز تلقائياً عند ارتفاع درجة الحرارة لمنع التلف الدائم.
SIP (Single In-line Package): عبوة ذات صف واحد من الأطراف، شائعة في دوائر المسح العمودي.
📄 الداتا شيت والمصادر التقنية الموثوقة
للاطلاع على التفاصيل الكاملة لدائرة LA7838، نوصي بتحميل الداتا شيت الرسمي من Sanyo:
📥 تحميل PDF – داتا شيت LA7838 (Sanyo)
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات.
- Datasheet4u.com – محرك بحث متخصص.
- Alltransistors.com – مرجع للترانزستورات والمكونات.
- Arduino Forum – مناقشات حول دوائر المسح وأجهزة التلفزيون.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ استخدم مبدد حراري مناسب: دائرة LA7838 تبدد حتى 8 واط. استخدم مبدد حراري من الألومنيوم بحجم 6×6 سم على الأقل مع معجون حراري.
✔️ لا تعتمد على القياس البسيط للدائرة: قد تظهر الدائرة سليمة في اختبار الدايود، لكنها تفشل تحت التشغيل العادي. أفضل اختبار هو استبدالها بدائرة جديدة إذا كنت تشك فيها.
✔️ افحص مكثف الخرج (الطرف 11) دائماً: مكثف 3300uF/50V التالف هو السبب الأول لانهيار LA7838. استبدله عند استبدال الدائرة.
✔️ تأكد من ثنائي مضخة الرفع: إذا كان تالفاً (قصر أو قطع)، ستفشل مضخة الرفع وسيظهر خط أفقي واحد.
✔️ لا تستخدم LA7838 في شاشات تستهلك تياراً أعلى من 2.2A: للشاشات الأكبر من 37 بوصة، استخدم دوائر متخصصة أخرى.
✔️ احتفظ بدائرة احتياطية في مخزونك: LA7838 من أكثر المكونات تعرضاً للتلف في أجهزة CRT الكبيرة. احتفظ بواحد أو اثنين في مخزونك.
✔️ استخدم مرسمة الذبذبات (Oscilloscope) لفحص إشارة سن المنشار على الطرف 6: إذا كانت الإشارة مشوهة، فالمشكلة في دائرة المولد (الطرف 5) وليس في مرحلة الخرج.
✔️ لشاشات العرض متعددة التردد (Multi-sync)، اتبع التوصيات الخاصة في الداتا شيت: استخدم دارة تصحيح خارجية مع مكبر عمليات (الشكل 9) ودارة تبديل ثوابت الوقت (الشكل 10) للحفاظ على حجم وخطية الصورة عند تغير التردد.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – دوائر أصلية من Sanyo مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات الاستبدال والتطبيقات.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة تلفزيونات كبيرة (القاهرة)
“LA7838 ممتازة، استخدمتها لاستبدال دائرة تالفة في تلفزيون Goldstar 29 بوصة. الصورة أصبحت ثابتة ولا يوجد أي تشوه. التيار العالي يلبي احتياجات الشاشة الكبيرة. أنصح به.”
مصطفى كامل – صاحب ورشة تلفزيونات قديمة (الإسكندرية)
“دائرة أصلية، وفرت علي وقت البحث. أستخدمها بكثرة في إصلاح أجهزة التلفزيون الكبيرة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيدة جداً، لكن أتمنى لو كان السعر أقل قليلاً. عموماً أنا راضية.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمتها في مشروع ترميم شاشة CRT كبيرة. تعمل بثبات. شكراً الجوكر.”
كريم الشافعي – فني صيانة شاشات (بورسعيد)
“دائرة ممتازة، وصلتني خلال 30 ساعة. أنصح بالتعامل مع الجوكر.”
🔗 منتجات ذات صلة – دوائر المسح العمودي
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو بديل LA7838؟ بدائل شائعة: LA7838 (نفسه)، STV9379 (تيار أقل)، TDA8172 (تيار أقل). لا يوجد بديل مباشر بنفس التيار.
- هل يمكن استخدام LA7838 في شاشات LCD؟ لا، LA7838 مصممة خصيصاً لشاشات CRT التي تستخدم ملفات انحراف كهرومغناطيسي. شاشات LCD تستخدم دوائر رقمية مختلفة.
- ما هي أعراض تلف LA7838؟ خط أفقي واحد في منتصف الشاشة، صورة مضغوطة عمودياً، عدم وجود صورة، سخونة زائدة، أو انصهار الفيوز.
- كيف أعرف أن LA7838 تالفة؟ قس الفولتية على الأطراف 1 (12V) و13 (24-30V) و11 (نصف الجهد). إذا كانت الفولتية طبيعية ولكن لا يوجد خرج سن منشار على الطرف 6، فالدائرة تالفة غالباً.
- ما هو الفرق بين LA7838 و LA7837؟ LA7838 له تيار انحراف أعلى (2.2A مقابل 1.8A)، ويستخدم في الشاشات الأكبر حجماً (حتى 37 بوصة).
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – LA7838
1. ما هو أقصى تيار انحراف لـ LA7838؟
2.2 أمبير ذروة إلى ذروة (Ap-p). لا تتجاوز هذه القيمة لتجنب تلف الدائرة.
2. هل LA7838 مناسبة لأجهزة التلفزيون ذات الشاشة 34 بوصة؟
نعم، تدعم حتى 37 بوصة. 34 بوصة ضمن النطاق.
3. ما هي قيمة مكثف الخرج النموذجية؟
عادةً 3300uF إلى 4700uF بجهد 50V أو 63V.
4. هل تحتاج LA7838 إلى مبدد حراري؟
نعم، يجب استخدام مبدد حراري مناسب لأنها تبدد حتى 8 واط.
5. ما هو الجهد الطبيعي على الطرف 13؟
يتراوح بين 24V و 30V حسب تصميم الجهاز. إذا كان أقل من 20V، فقد تكون الدائرة تالفة أو مصدر الطاقة ضعيفاً.
6. هل يمكن استبدال LA7838 بـ LA78045 مباشرة؟
لا، LA78045 له ترتيب أطراف مختلف (SIP7) ودعم I2C. ليسا متوافقين.
7. ما هو سبب ظهور خط أفقي واحد؟
غالباً عطل في مرحلة الخرج (LA7838 نفسها) أو في مضخة الرفع (المكثف أو الثنائي).
8. كيف أختبر ملف الانحراف العمودي؟
قس المقاومة بين طرفيه. يجب أن تكون بين 8 و 15 أوم. إذا كانت مفتوحة (لا نهائية)، فالملف تالف.
9. هل يمكن استخدام LA7838 في شاشات الكمبيوتر القديمة؟
نعم، إذا كان تيار الانحراف لا يتجاوز 2.2A. قد تحتاج إلى دارة تصحيح خطية إضافية للترددات العالية (الشكل 10).
10. ما هو دور مضخة الرفع (Pump-up)؟
توليد جهد سلبي لتقليل استهلاك الطاقة وتحسين الكفاءة.
11. ما هي علامات تلف مكثف مضخة الرفع؟
انتفاخ المكثف، انخفاض قيمته، أو انهيار الصورة عمودياً (خط أفقي).
12. هل يمكن استخدام LA7838 بدون مضخة الرفع؟
لا، الدائرة لن تعمل بشكل صحيح بدونها. قد ترتفع الحرارة أو ينهار الخرج.
13. ما هي مدة الضمان على الدائرة؟
ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
14. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
15. هل يمكن شراء الدائرة بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش.
16. هل الدائرة أصلية أم تقليد؟
منتج أصلي 100% من شركة Sanyo. لا نبيع منتجات مقلدة.
17. هل LA7838 مناسبة لدوائر المسح في أجهزة العرض (Projectors) القديمة؟
نعم، بعض أجهزة عرض CRT الكبيرة تستخدمها، لكن تحقق من التيار المطلوب أولاً.
18. كيف أحسن من خطية الصورة العمودية في الأنظمة متعددة التردد؟
استخدم دائرة تبديل ثوابت الوقت (الشكل 10) باستخدام مقاومات ومكثفات مختلفة حسب نطاق التردد.
19. هل يمكن أن تتعطل LA7838 بسبب ارتفاع جهد الطرف 13؟
نعم، إذا تجاوز الجهد 62V، قد تنهار الدائرة فوراً. تحقق من منظم الجهد.
20. أين أجد دائرة تطبيقية لـ LA7838 للأنظمة متعددة التردد؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
