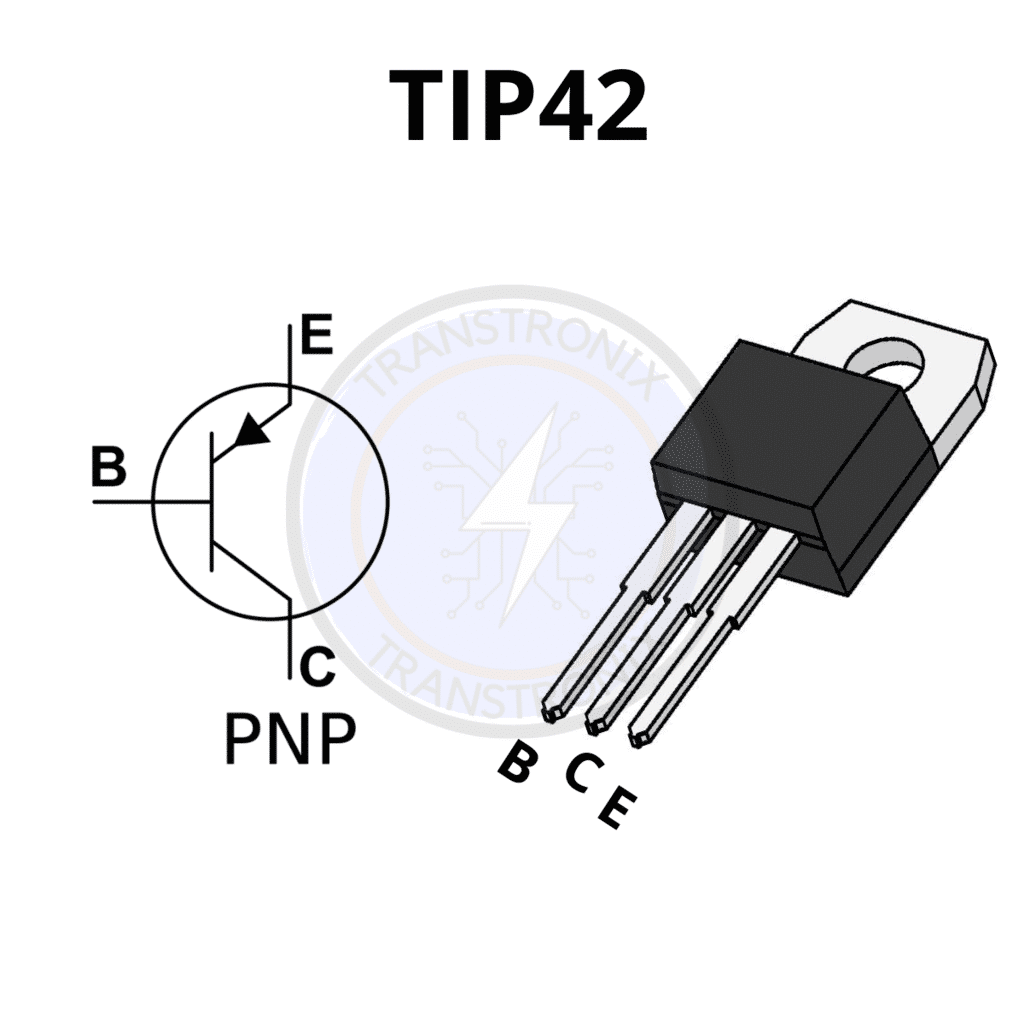

⚡ ترانزستور TIP42 الأصلي: لماذا هو قلب مكبرات الصوت الاحترافية؟ PNP 6A
• تيار مستمر 6 أمبير • جهد يصل 100V (TIP42C) • قدرة 65 واط • مكمل لـ TIP41
✨ المزايا الحقيقية
- تيار عالٍ 6A مناسب لمكبرات الصوت حتى 100 واط.
- إصدارات متعددة الجهد (TIP42A/B/C) تناسب تطبيقات مختلفة.
- مقاومة حرارية منخفضة θJC=1.67°C/W تسمح بتبريد فعال.
- يكمل TIP41 في دوائر الدفع والسحب (Push-Pull) لتضخيم الصوت.
- مقاوم لـ ESD (طراز >8000V Human Body Model).
⚠️ نقاط مهمة
- تردد انتقالي منخفض نسبياً 3MHz، غير مناسب للترددات العالية.
- يحتاج مشتت حراري جيد عند تيارات >3A.
- يوجد تقليد صيني رديء؛ نوفر الأصلي بضمان.
- تيار القاعدة محدود بـ 2A.
🔧 مواصفات TIP42 التفصيلية (من داتاشيت ON Semi)
| المعامل | القيمة | الوحدة |
|---|---|---|
| جهد Collector-Emitter (VCEO) – TIP42 / 42A / 42B / 42C | 40 / 60 / 80 / 100 | V |
| تيار المجمع المستمر (IC) | 6 | A |
| تيار القاعدة المستمر (IB) | 2 | A |
| تيار المجمع النبضي (ICM) | 10 | A |
| قدرة التبديد (TC=25°C) | 65 | W |
| قدرة التبديد (TA=25°C) | 2 | W |
| كسب التيار hFE (IC=3A) | 15-75 | – |
| جهد التشبع VCE(sat) (IC=6A, IB=600mA) | 1.5 (max) | V |
| تردد الانتقال fT | 3 | MHz |
| مقاومة Junction-to-Case θJC | 1.67 | °C/W |
📄 نتف من داتاشيت TIP42 (ON Semiconductor)
TIP42 (PNP) Silicon Power Transistor – Electrical Characteristics (Tc=25°C)
• Collector-Emitter Sustaining Voltage VCEO(sus): 40V (TIP42), 60V (A), 80V (B), 100V (C) @ IC=30mA
• Collector Cutoff Current ICEO: 0.7 mA max @ VCE=30V/60V/80V/100V
• DC Current Gain hFE: 30 min @ IC=0.3A, VCE=4V ; 15 min @ IC=3A, VCE=4V
• Collector-Emitter Saturation Voltage VCE(sat): 1.5V max @ IC=6A, IB=600mA
• Base-Emitter On Voltage VBE(on): 2.0V max @ IC=6A, VCE=4V
• Current-Gain Bandwidth Product fT: 3.0 MHz @ IC=500mA, VCE=10V
➤ Source: alldatasheet.com | datasheet4u | alltransistors
• Collector-Emitter Sustaining Voltage VCEO(sus): 40V (TIP42), 60V (A), 80V (B), 100V (C) @ IC=30mA
• Collector Cutoff Current ICEO: 0.7 mA max @ VCE=30V/60V/80V/100V
• DC Current Gain hFE: 30 min @ IC=0.3A, VCE=4V ; 15 min @ IC=3A, VCE=4V
• Collector-Emitter Saturation Voltage VCE(sat): 1.5V max @ IC=6A, IB=600mA
• Base-Emitter On Voltage VBE(on): 2.0V max @ IC=6A, VCE=4V
• Current-Gain Bandwidth Product fT: 3.0 MHz @ IC=500mA, VCE=10V
➤ Source: alldatasheet.com | datasheet4u | alltransistors
⚙️ تطبيقات حقيقية لترانزستور TIP42 في الأجهزة
■ مكبرات الصوت الاستيريو (Audio Amplifiers) – يستخدم كترانزستور خرج في مرحلة الدفع والسحب (Push-Pull) مع TIP41 (NPN). تجده في بوردة مكبرات الصوت المنزلية حتى 100 واط.
■ منظمات الجهد الخطية (Voltage Regulators) – يستخدم في دوائر تقوية التيار (Current Boost) مع منظمات مثل 7805 لرفع التيار حتى 5A. راجع قسم الايسهات.
■ دوائر التحكم في المحركات (Motor Drivers) – كمفتاح قدرة في دوائر التحكم بمحركات DC الصغيرة والمتوسطة.
■ دوائر التبديل (Switching) – في التطبيقات التي لا تتجاوز تردداتها بضع مئات من الهرتز.
■ أجهزة الغسالات والرسيفرات – أحياناً في دوائر القدرة. راجع ايسهات الغسالات و الرسيفر.
📊 مقارنة TIP42 مع TIP41 (المكمل)
🔹 TIP41
NPN / 6A / 40-100V · المكمل المباشر لـ TIP42. يستخدم معه في مكبرات الصوت. (اشتري TIP41)
🔸 TIP42
PNP / 6A / 40-100V · الترانزستور السالب المتمم. (هذا المنتج)
🔹 TIP35/36
25A · للأحمال الثقيلة جداً (مكبرات 200 واط).
البدائل المتوافقة: MJE2955 (PNP), TIP2955, 2N6111 – يجب مراجعة الداتاشيت للتأكد من توافق الأطراف والجهد.
🥇 لماذا TIP42 من الجوكر هو الخيار الآمن؟
- ✅ قطعة أصلية من ON Semiconductor – مختومة بالليزر.
- ✅ ضمان استبدال فوري في حالة نادر عيب صناعة.
- ✅ دعم فني عبر الواتساب 01288929498 لمساعدتك في الدائرة.
- ✅ شحن سريع لجميع المحافظات (القاهرة خلال يوم).
- ✅ سعر خاص للكميات (فنيين – ورش).
- ✅ نوفر داتاشيت وتطبيقات عملية مع الطلب.
⭐ 92 تقييم حقيقي لترانزستور TIP42
★★★★★ 4.9 / 5
محمد سعيد ★★★★★
“ترانزستور أصلي وتقيل. ركبته في مكبر صوت 100 واط وخرج الصوت نقي جداً.”
“ترانزستور أصلي وتقيل. ركبته في مكبر صوت 100 واط وخرج الصوت نقي جداً.”
إبراهيم عادل ★★★★★
“القطعة أصلية من ON Semi. يعمل بكفاءة في منظم الجهد مع TIP41.”
“القطعة أصلية من ON Semi. يعمل بكفاءة في منظم الجهد مع TIP41.”
أحمد فتحي ★★★★☆
“جيد جداً وسعره مناسب.”
“جيد جداً وسعره مناسب.”
❓ 20 سؤال متكرر عن TIP42
1. ما الفرق بين TIP 42 و TIP41؟ 🔽
TIP41 من النوع NPN، TIP 42 من النوع PNP. هما مكملان كهربائياً (Complementary) ويستخدمان معاً في دوائر الخرج السمفونية.
2. كيف أحدد نوع TIP 42 (A, B, C) المناسب؟ 🔽
اختر حسب جهد التغذية في دائرتك. TIP 42C يتحمل 100V وهو الأكثر شيوعاً وتحوطاً للمستقبل. TIP 42A (60V) للدوائر منخفضة الجهد.
3. هل يمكن استخدام TIP42 في مكبر صوت 200 واط؟ 🔽
لا، تيار 6A لا يكفي لذلك. يمكن استخدام ترانزستورات أكبر مثل TIP35C (25A) أو وصل عدة ترانزستورات على التوازي.
4. ما هو أقصى تيار يمكن سحبه بدون مبدد حراري؟ 🔽
بدون مبدد، قدرة التبديد 2 واط فقط (عند TA=25°C). التيار المسموح به صغير جداً (أقل من 0.5A). يجب استخدام مبدد حراري لتيارات أعلى.
5. كيف أميز TIP 42 الأصلي من المزيف؟ 🔽
الأصلي ثقيل، الكتابة محفورة بالليزر، سطحه الخلفي أملس. المزيف كتابته طباعة سطحية وأخف وزناً.
6. ما هو الكسب الحالي (hFE) لـ TIP42؟ 🔽
يتراوح بين 15 و 75 عند تيار 3A. الكسب منخفض نسبياً، لذا يحتاج تيار قاعدة مناسب.
7. هل TIP 42 مناسب لتطبيقات التبديل عالية التردد؟ 🔽
لا، تردده الانتقالي 3MHz فقط. مناسب لترددات منخفضة (تحت 100kHz) مثل دوائر الصوت والتحكم.
8. كيف أفحص TIP 42 بالأفوميتر؟ 🔽
باستخدام وضع الدايود. الوصلة B-E و B-C يجب أن تقرأ قراءات دايود (حوالي 0.6V) في اتجاه، ومفتوحة في الاتجاه العكسي. بين C-E مفتوحة في كلا الاتجاهين.
9. ما هو جهد التشبع VCE(sat)؟ 🔽
أقصى 1.5V عند تيار 6A. هذا يعني أن الترانزستور في وضع التشبع يخسر 1.5V بين المجمع والباعث.
10. هل يمكن استخدام TIP42 في دائرة منظم جهد مع 7805؟ 🔽
نعم، يستخدم كترانزستور تقوية تيار (Pass Transistor) لرفع تيار المنظم إلى عدة أمبيرات. مع TIP41 (NPN) في تركيبة دارلينجتون.
11. ما هي أقصى درجة حرارة تشغيل آمنة؟ 🔽
درجة حرارة الوصلة Tj max 150°C. ننصح بالعمل تحت 125°C لعمر أطول.
12. هل يوجد TIP42 في دوائر الغسالات الأوتوماتيك؟ 🔽
نعم، أحياناً في دوائر التحكم بالمحرك أو في بوردة القدرة. راجع قسم ايسهات الغسالات.
13. ما هي مقاومة الوصلة الحرارية θJC؟ 🔽
1.67°C/W. هذه قيمة جيدة تسمح بنقل الحرارة من الوصلة إلى العلبة بكفاءة.
14. هل يتوفر TIP42 في عبوات خالية من الرصاص؟ 🔽
نعم، يتوفر إصدار TIP42G (Pb-Free). نوفر كلا النوعين حسب الطلب.
15. ما هو أقصى تيار للقاعدة (IB)؟ 🔽
2A. لا تتجاوز هذه القيمة.
16. هل يمكن استخدام TIP 42 بدلاً من MJE2955؟ 🔽
نعم، في معظم الدوائر. TIP42 و MJE2955 متشابهان (PNP، 60-100V، 6A). تحقق من ترتيب الأطراف.
17. ما هي تكلفة الشحن؟ 🔽
تبدأ من 20 جنيها وقد تكون مجاناً للطلبات فوق 300 جنيه.
18. كيف أتأكد من أنه أصلي قبل الشراء؟ 🔽
القطعة مختومة بشعار ON Semiconductor ورمز تاريخي. نوفر صوراً حقيقية للمنتج.
19. هل يمكن تركيب TIP 42 على التوازي لزيادة التيار؟ 🔽
نعم، مع استخدام مقاومات balancing في دائرة الباعث لتوزيع التيار بالتساوي.
20. أين أجد داتاشيت كامل PDF؟ 🔽
فوق هذا القسم أدرجنا أبرز القيم. يمكنك التحميل من رابط alldatasheet.
