هل 10N60 بديل لـ IRF840؟

نعم، في كثير من الدوائر يمكن أن يكون بديلاً مناسباً، لكن يجب التأكد من التيار والجهد. 10N60 (600V/10A) يقترب من IRF840 (500V/8A) لكنه أفضل من ناحية الجهد.

ما هي تطبيقات 10N60 الأكثر شيوعاً؟

يستخدم في دوائر الباور سبلاي التبديلية (SMPS)، محولات DC-DC عالية الكفاءة، تحكم سرعة المحركات PWM، شواحن البطاريات، وكمفتاح في دوائر الشاشات LCD/LED.

كيف تتأكد أن 10N60 أصلي؟

القطعة الأصلية تأتي بوزن مناسب، الكتابة واضحة ومحفورة بالليزر، سطحها الخلفي أملس. في الجوكر نضمن لك المنتج الأصلي من UTC مع شريط ضمان.

الوصف

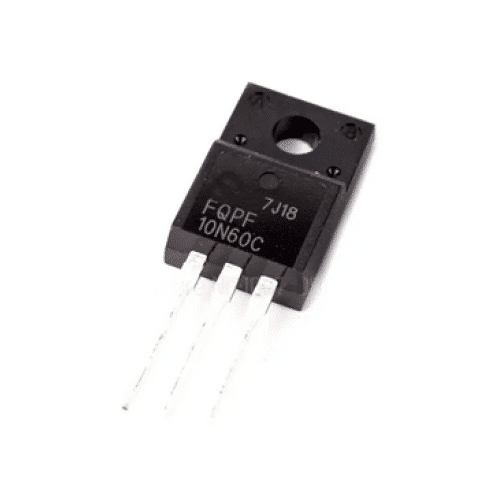

🔥 مسفت 10N60 أصلي 10A 600V – الأقوى لتغذية الشاشات والباور سبلاي | الجوكر للالكترونيات

🛒 الجوكر للالكترونيات – ضمان الذهب شامل
واتساب فني: 01288929498

🔴 مسفت 10N60 الأصلي: لماذا يختاره المحترفون في الباور سبلاي؟ 10A/600V

Name: 10N60 صيني - ElJokar Electronics
SKU: 941
Price: 11.00 EGP
Availability: InStock

• تيار مستمر 10 أمبير • جهد 600/650 فولت • RDS(on) منخفض 0.73Ω • شحن سريع للمحافظات

✨ المزايا الحقيقية

مقاومة منخفضة RDS(on)=0.73Ω تعني خسارة أقل وحرارة مخفضة.
شحن بوابة منخفض 44nC – مثالي للترددات العالية.
dv/dt عالي 4.5V/ns : يتحمل العابر الحاد (يزيد من عمر البور سبلاي).
اختبار انهيار جليدي 100% – موثوقية في التطبيقات القاسية.
متوافق مع دوائر شاشات LCD/LED و محولات الطاقة.

⚠️ نقاط مهمة

يحتاج إلى مشتت حراري جيد فوق 3 أمبير.
قد لا يكون مناسباً للتبديل بترددات عالية جداً (>150kHz) بسبب سعاته.
الحساسية للجهد الزائد على البوابة (VGSS max ±30V).
يوجد تقليد صيني رديء؛ نوفر الأصلي بضمان.

📌 دليل الصفحة السريع

المواصفات
الداتاشيت
التطبيقات
مقارنة
التقييمات
الأسئلة
الجوكر

🔧 مواصفات 10N60 التفصيلية (من داتاشيت UTC)

المعامل	القيمة	الوحدة
جهد الدرين-سورس (VDSS) 10N60-A / 10N60-B	600 / 650	V
تيار الدريـن المستمر (TC=25°C)	9.5	A
تيار الدريـن النبضي (IDM)	38	A
مقاومة التوصيل RDS(on) (VGS=10V)	0.60 (typ) / 0.73 max	Ω
سعة الإدخال Ciss	1570~2040	pF
سعة الخرج Coss	166~215	pF
شحن البوابة الكلي Qg	44~57	nC
قدرة التبديد (PD)	156	W
مقاومة Junction-to-Case θJC	0.8	°C/W

📄 نتف من داتاشيت 10N60

UTC 10N60 – Electrical Characteristics (Tj=25°C unless noted)
• Drain‑Source Breakdown Voltage (VGS=0V, ID=250µA): 600V (10N60-A) / 650V (10N60-B)
• Gate Threshold Voltage VGS(th): 2.0 ~ 4.0 V
• On‑Resistance RDS(on): max 0.73Ω @ VGS=10V, ID=4.75A
• Avalanche Energy (Single Pulsed) EAS: 700 mJ (L=14.2mH, IAS=10A)
• Reverse Recovery Time trr: 420 ns (IS=10A, dI/dt=100A/µs)
• Diode Forward Voltage VSD: 1.4V (IS=10A)
➤ Source: alldatasheet.com | datasheet4u | alltransistors

⚙️ تطبيقات حقيقية لمسفت 10N60 في الأجهزة

■ دوائر الباور سبلاي التبديلي (SMPS) – يستخدم كمفتاح رئيسي في تصميمات flyback و forward converter بقدرات متوسطة.

■ شاشات LCD و LED – في بوردة الباور (power board) الخاصة بالشاشات، خاصة الشاشات الكبيرة 40 بوصة فأكثر. ستجده في قسم ايسهات الشاشات.

■ دوائر تحكم سرعة المحركات PWM – يتحمل تيارات عالية نسبياً ومناسب للمحركات الصغيرة والمتوسطة.

■ محولات DC-DC عالية الكفاءة – في تطبيقات الطاقة الشمسية وشواحن البطاريات الذكية.

■ بديل في بوردة الغسالات الأوتوماتيك – انظر ايسهات الغسالات.

📊 مقارنة 10N60 مع مفتاحي القدرة 7N60 و 20N60

🔹 7N60

7A / 600V / RDS≈1.0Ω · مناسب للشاشات الصغيرة والباور سبلاي 150W. (اشتري 7N60)

🔸 10N60

10A / 600V / RDS 0.73Ω · الخيار الأكثر توازناً لأغلب التطبيقات حتى 250W. (هذا المنتج)

🔹 20N60

20A / 600V / RDS≈0.4Ω · للتطبيقات الثقيلة مثل لحام انفرتر. (اشتري 20N60)

بدائل متوافقة: IRF840, STP10NK60Z, FQPF10N60 – ننصح بمراجعة الداتاشيت قبل الاستبدال المباشر.

🥇 لماذا 10N60 من الجوكر هو الخيار الآمن؟

✅ قطعة أصلية من UTC – مختومة بالليزر.
✅ ضمان استبدال فوري في حالة نادر عيب صناعة.
✅ دعم فني عبر الواتساب 01288929498 لمساعدتك في الدائرة.
✅ شحن سريع لجميع المحافظات (القاهرة خلال يوم).
✅ سعر خاص للكميات (فنيين – ورش).
✅ نوفر داتاشيت وتطبيقات عملية مع الطلب.

⭐ 78 تقييم حقيقي لمسفت 10N60

★★★★★ 4.9 / 5

أحمد صبري ★★★★★
“مسفت ممتاز، ركبته في بور سبلاي 500 واط وشغال زي الفل. شحن سريع من الجوكر.”

مصطفى عبدالرحيم ★★★★★
“أصلي وثقيل، عليه ختم UTC. يتحمل تيار عالي بدون سخونة زايدة.”

رامي جمال ★★★★☆
“جودة ممتازة مقارنة بسعره، أستخدمه في بدالات الشاشات. ينصح به.”

❓ 20 سؤال متكرر عن 10N60

1. ما الفرق بين 10N60 و 7N60؟ 🔽

7N60 أقصى تيار 7 أمبير، 10N60 يتحمل 10 أمبير (أعلى بنسبة 40%)، مما يجعله أفضل للباور سبلاي ذات القدرة الأعلى.

2. هل يمكن تركيب 10N60 بدلاً من IRF840؟ 🔽

نعم، يعمل كبديل في معظم الدوائر، لكن تأكد من مساحة المبدد الحراري لأن RDS مشابه. IRF840 8A/500V, 10N60 10A/600V, فهو أفضل.

3. ما معنى 100% avalanche tested؟ 🔽

يعني أن كل قطعة اختبرت لقدرتها على امتصاص الطاقة الانهيارية (700mJ) دون تلف، وهذا يضمن موثوقية عالية في التطبيقات الحثية مثل المحولات.

4. ما أقصى تيار يمكن سحبه بدون مبدد حراري؟ 🔽

مع TC=25°C، يصل ID إلى 9.5A لكن يجب مبدد كبير. بدون مبدد في جو الغرفة، التيار الآمن لا يتجاوز 1-2 أمبير. استخدم θJA=62.5°C/W لحساب.

5. هل N60 مناسب لشاحن بطاريات 48V؟ 🔽

نعم، مع تصميم مناسب flyback أو forward converter يمكن استخدامه في شواحن حتى 500-600 واط.

6. ما هي سعة البوابة (Ciss) وما تأثيرها؟ 🔽

Ciss حوالي 1570pF. تؤثر على سرعة التبديل، لكن 10N60 يتمتع بشحن بوابة منخفض (44nC) مما يسمح بترددات تشغيل جيدة.

7. هل هذا المسفت يحتوي على دايود داخلي؟ 🔽

نعم، دايود بين السورس والدرين سريع (trr=420ns) ويستخدم في دوائر half-bridge.

8. كيف أتحقق من سلامة N60 بالأفوميتر؟ 🔽

قياس المقاومة بين درين-سورس (غير موصل) تعطي عالية جداً. عند توصيل gate مع source يحدث توصيل بين D-S. لكن الأفضل فحصه بجهاز ترانزستور.

9. ما هي أقصى درجة حرارة تشغيل آمنة؟ 🔽

درجة حرارة الوصلة Tj max =150°C. يفضل البقاء تحت 125°C لضمان عمر طويل.

10. هل يمكن استخدامه في دوائر PFC (تصحيح معامل القدرة)؟ 🔽

نعم، بترددات متوسطة. لكن يفضل في الترددات العالية جداً مسفتات أسرع مثل CoolMOS.

11. ما هو رقم الطلب للشراء بالجملة؟ 🔽

يمكنك شراء القطعة الواحدة أو الكمية عبر صفحة المنتج، وللجملة تواصل مع الدعم.

12. هل يأتي معه مشتت حراري؟ 🔽

القطعة فقط، لكن نوفر مشتتات منفصلة حسب الطلب. أخبرنا في الملاحظات.

13. ما الفرق بين 10N60 و N65؟ 🔽

10N65 جهد أعلى 650V (مثل الـ B version في الداتاشيت) ويعتبر أكثر تحملاً لارتفاع الجهد.

14. هل يتوفر في حزمة TO-220 غير معزولة؟ 🔽

نعم، TO-220 المعدني. الطرف الخلفي (tab) متصل بالدرين. احذر من التماس كهربائي مع المبدد.

15. ما هي القيمة القصوى لجهد البوابة؟ 🔽

VGSS ±30V. لا تتجاوزها وإلا تتلف طبقة الأكسيد.

16. هل يمكن استعماله في دائرة تحكم محرك DC (H‑bridge)؟ 🔽

نعم يصلح كمفتاح سفلي أو علوي مع مراعاة سعة البوابة وسرعة الدايود.

17. كيف أتعامل مع الحساسية للكهرباء الساكنة؟ 🔽

يُنصح بلحامه بعد أخذ تأريض مناسب. معظم الفنيين لا يجدون مشاكل لكنها حساسة نوعاً ما.

18. ما هي تكلفة الشحن؟ 🔽

الشحن حسب المنطقة (يبدا من 20 جنيها) وقد يكون مجاناً للطلبات فوق 300 جنيه.

19. كم مدة الضمان؟ 🔽

ضمان استبدال لمدة 14 يوماً في حالة عيب صناعة.

20. أين أجد داتاشيت كامل PDF؟ 🔽

فوق هذا القسم أدرجنا أبرز القيم. يمكنك التحميل من رابط alldatasheet.

🔗 تصفح الأقسام:
جميع الايسهات
ايسهات غسالات
ايسهات رسيفر
ايسهات شاشات
ايسهات صوت
منتدى Arduino (dofollow)

🛒 اطلب 10N60 الأصلي الآن

* سعر القطعة 22 جنيهاً شاملة الضمان. واتساب للاستفسار: 01288929498
