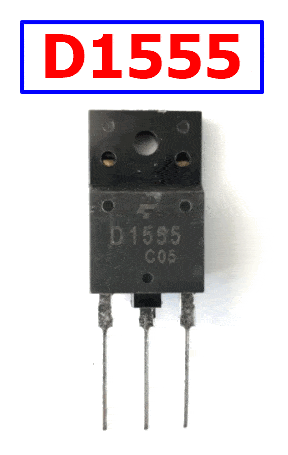

🔹 D1555 10A – ترانزستور NPN عالي الجهد والتيار لتطبيقات الطاقة والمسح الأفقي

D1555 هو ترانزستور NPN سيليكوني عالي الأداء، مصمم خصيصاً لتطبيقات الطاقة القصوى.

من خبرتنا في إصلاح شاشات CRT وأجهزة التلفزيون القديمة في مصر، نؤكد أن هذا الترانزستور لا غنى عنه في مرحلة المسح الأفقي (Horizontal Output).

يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.

يتحمل الترانزستور جهد VCBO يصل إلى 1500V، وتيار مجمع (IC) يصل إلى 10 أمبير، وقدرة تبديد (Pc) تصل إلى 80 واط.

يتميز بزمن تخزين قصير (ts) مما يجعله مثالياً للتبديل عالي التردد في دوائر المسح الأفقي (حوالي 15625 هرتز).

سواء كنت فني صيانة شاشات قديمة، أو هاوي إلكترونيات يعيد تأهيل أجهزة CRT، فإن D1555 هو الخيار الأمثل لك.

بالمقارنة مع الترانزستورات الأخرى مثل D1710 أو D2498 original، فإن D1555 يتمتع بتيار مجمع أعلى (10A مقابل 5A لـ D2498 و 6A لـ D1710)، مما يجعله مناسباً للتطبيقات الأكثر تطلباً مثل شاشات CRT الكبيرة (29 بوصة فما فوق) وأجهزة التلفزيون القديمة التي تستهلك تياراً عالياً.

إذا كنت تبحث عن بديل بمواصفات مشابهة، فإن D2499 original (5A) قد يكون مناسباً للشاشات الصغيرة، لكن D1555 هو الأفضل للشاشات الكبيرة.

تأتي الشريحة في علبة TO-3P (أو TO-247) المعدنية الثقيلة، مما يضمن تبديد حرارة ممتاز مع مبدد حراري مناسب.

📊 المواصفات الفنية الكاملة – D1555 10A

مواصفات إضافية

قدرة التبديد (Pc)

درجة حرارة الوصلة (Tj)

كسب التيار (hFE)

زمن التخزين (ts)

المعلمة	القيمة	ملاحظات
80 واط (Tc=25°C)	مع مبدد حراري مناسب
150°C كحد أقصى	لا تتجاوز هذه القيمة
10 – 40 @ IC=2A, VCE=5V	نطاق واسع حسب الدفعة
4.5 µs (نموذجي) Culham زمن السقوط (tf)	1.2 µs (نموذجي)	مناسب للتردد العالي

ملاحظة: القيم المذكورة هي قيم قصوى مطلقة. التشغيل المستمر بالقيم القصوى يقلل من عمر الترانزستور.

📍 دليل توزيع الأطراف (Pinout) – D1555 (علبة TO-3P)

الترانزستور له ثلاثة أطراف. الجدول التالي يوضح وظائف كل طرف (عند النظر من الأمام، مع توجيه المعدن للأسفل):

1 (يسار)

2 (وسط – معدني)

3 (يمين)

	رقم الطرف	الاسم	الرمز	الوظيفة
القاعدة (Base)	B	يتحكم في تيار المجمع. يُغذى بتيار صغير لتشغيل الترانزستور.
المجمع (Collector)	C	يتصل بالجزء المعدني للتبريد. في دوائر المسح الأفقي، يتصل بمحول الخرج (FBT).
الباعث (Emitter)	E	عادة ما يتصل بالأرضي (GND) أو بالجهد السالب.

ملاحظة هامة: الغلاف المعدني للترانزستور (الجزء الخلفي) هو المجمع كهربائياً. لذا يجب عزله عن المبدد الحراري باستخدام ميكا عازلة وغسالة بلاستيكية إذا كان المبدد الحراري متصلاً بالأرضي.

في بعض المراجع، قد تجد ترتيباً مختلفاً (B, C, E من اليسار لليمين). تأكد دائماً من الرقم المطبوع على العبوة أو راجع داتاشيت الشركة المصنعة.

🔧 دوائر تطبيقية نموذجية لـ D1555

تطبيق رئيسي: مرحلة الخرج الأفقي (Horizontal Output Stage) في شاشات CRT وأجهزة التلفزيون القديمة.

في هذه الدائرة، يعمل الترانزستور كمفتاح إلكتروني بتردد 15625 هرتز (لنظام PAL/SECAM).

يتم تغذية قاعدة الترانزستور بنبضات من محول السائق (Driver Transformer).

عند تشغيل الترانزستور، يمر تيار عبر الملف الابتدائي لمحول الخرج (Flyback Transformer أو FBT)، مما يولد الجهد العالي اللازم لتسريع الإلكترونات في أنبوب الصورة.

أثناء إيقاف التشغيل، يسبب انهيار المجال المغناطيسي نبضة جهد عالي تصل إلى 25-30 كيلوفولت.

تطبيق ثانوي: دوائر تحويل الطاقة (Switching Power Supplies).

يمكن استخدام D1555 كمفتاح طاقة في مصادر الطاقة التبديلية (SMPS) بتيارات متوسطة (حتى 5-7 أمبير).

يتمتع بجهد عالي مما يسمح باستخدامه مع دوائر تصحيح معامل القدرة (PFC) أو كمفتاح أولي.

تطبيق ثالث: مكبرات الطاقة الصوتية (Audio Power Amplifiers) عالية الجهد.

بفضل جهد VCBO العالي، يمكن استخدامه في مراحل الخرج لمكبرات الصوت التي تعمل بجهود تغذية ±50V أو أعلى.

يمكن استخدام ترانزستورين D1555 في تكوين تكميلي مع ترانزستور PNP مكمل (مثل 2SA1694) لبناء مكبر صوت بقدرة 100 واط.

نصائح للتركيب:

استخدم معجون حراري (thermal paste) بين الترانزستور والمبدد الحراري لتحسين التوصيل الحراري.

لا تنس استخدام حلقة عازلة (bushing) للمسمار وعازل ميكا إذا كان المبدد الحراري متصلاً بالأرضي (كما هو الحال في معظم أجهزة التلفزيون).

تأكد من أن مكثف الفلتر (capacitor) المتصل بالمجمع مناسب للجهد العالي (عادة 1600V أو أعلى).

🛡️ أنظمة الحماية والتشخيص في دوائر D1555

الترانزستور نفسه لا يحتوي على حماية داخلية. تعتمد الحماية على الدائرة الخارجية.

في دوائر المسح الأفقي، توجد دوائر حماية ضد التيار الزائد والجهد الزائد.

إذا زاد تيار المجمع عن 10A، قد ينصهر فيوز التيار الرئيسي أو يعمل نظام الحماية الإلكتروني (مقاومة فحص التيار).

إذا انهار الترانزستور (قصر بين المجمع والباعث)، فعادةً ما يرجع ذلك إلى:

• جهد زائد من محول الخرج (FBT) بسبب مكثف تلفازي تالف.
• تيار زائد بسبب ماس في ملفات الانحراف أو ثنائيات المكثف الموازي (damper diode).
• ارتفاع درجة الحرارة (تبريد غير كافٍ أو معجون حراري جاف).
• نبضات قاعدة غير صحيحة (مشكلة في دائرة السائق).

مؤشرات العطل: انعدام الصورة، شاشة سوداء، صوت صفارة عالية التردد، انصهار الفيوز الرئيسي، أو عدم وجود جهد عالي.

لتشخيص عطل الترانزستور، قم بقياس المقاومة بين المجمع والباعث باستخدام المولتيميتر (في وضع المقاومة العالية).

إذا كانت المقاومة صفر أو منخفضة جداً (أقل من 100 أوم) في كلا الاتجاهين، فالترانزستور تالف (قصر).

إذا كانت المقاومة عالية جداً (لا نهائية) في كلا الاتجاهين، فقد يكون الترانزستور مفتوحاً (نادر).

💻 الأجهزة التي يُركَّب فيها D1555 10A

هذا الترانزستور يدخل في العديد من الأجهزة الإلكترونية القديمة التي لا تزال قيد الصيانة في مصر. إليك أبرزها:

شاشات CRT (كبيرة)

أجهزة تلفزيون CRT قديمة

شاشات عرض (Monitors) CRT عالية الدقة

مصادر طاقة تبديلية (SMPS) صناعية

مكبرات صوت طاقة (PA)

نوع الجهاز	الماركات/النماذج الشائعة	ملاحظات التوافق
Samsung، LG، Sony Trinitron، Panasonic، Philips (موديلات 25-29 بوصة)	مرحلة الخرج الأفقي (Horizontal Output)
Goldstar، Sanyo، Sharp، JVC	نفس الاستخدام
NEC، ViewSonic، Dell (موديلات قديمة)	قد تستخدم D1555 في مرحلة المسح
متعددة	كمفتاح طاقة (حتى 500 واط)
قدرة 100-200 واط	في مرحلة الخرج المتممة

⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية

انعدام الصورة (شاشة سوداء) مع وجود صوت

انصهار الفيوز الرئيسي فور التشغيل

الترانزستور يسخن جداً حتى بعد الاستبدال

العَطَل	السبب المحتمل	طريقة التشخيص	الحل
ترانزستور المسح الأفقي تالف (قصر)، مكثف تلفازي تالف	افحص الترانزستور بالمولتيميتر، افحص جهد المجمع	استبدل D1555، افحص واستبدل مكثف التلفازي (عادة 2kV-5kV)
قصر في الترانزستور أو في دائرة المقوم	افحص الترانزستور، افحص جسر التقويم، افحص مكثف الفلتر	استبدل الترانزستور، تحقق من عدم وجود قصر في دوائر أخرى

تيار مرتفع (ماس في ملفات الانحراف)، تبريد غير كافٍ، نبضات قاعدة ضعيفة

عدم وجود جهد عالي (لا شرارة على أنود CRT)

صورة مضغوطة أفقياً أو عمودياً

افحص ملفات الانحراف، استخدم معجون حراري، راجع مرسمة الذبذبات على القاعدة	نظف ملفات الانحراف، أضف مبدد حراري أكبر، افحص مكثفات دائرة السائق
ترانزستور مفتوح، محول خرج (FBT) تالف، دائرة سائق معطلة	افحص الترانزستور، افحص وجود نبضات على القاعدة بأوسيلوسكوب	استبدل الترانزستور، افحص واستبدل FBT، افحص ترانزستور السائق
ترانزستور ضعيف (كسب منخفض)، مكثفات انحراف تالفة	افحص التيار، جرب ترانزستور آخر	استبدل D1555 بآخر جديد، افحص مكثفات دائرة الانحراف

🔄 البدائل والمقارنات – D1555 مقابل ترانزستورات المسح الأفقي الأخرى

في الجوكر للالكترونيات، نوفر مجموعة من ترانزستورات الطاقة. إليك مقارنة:

المنتج تيار المجمع (IC) جهد VCBO الاستخدام الموصى به السعر النسبي

D1555 10A (هذا المنتج) 10A 1500V شاشات CRT كبيرة (25-29 بوصة) وأجهزة تلفزيون قديمة متوسط (⭐⭐⭐)

D1710 6A 1500V شاشات CRT متوسطة (20-25 بوصة) اقتصادي (⭐)

D2498 original 5A 1500V شاشات CRT صغيرة (14-20 بوصة) اقتصادي (⭐)

D2499 original 5A (نفس D2498) 1500V شاشات CRT صغيرة اقتصادي (⭐)

2SD2553 8A 1700V شاشات CRT عالية الدقة مرتفع (⭐⭐⭐⭐)

خلاصة: اختر D1555 إذا كنت تتعامل مع شاشات CRT كبيرة الحجم (25 بوصة فأكثر) أو أجهزة تلفزيون قديمة تستهلك تياراً عالياً. للتطبيقات الأصغر، D1710 أو D2498 كافيان.

📄 الداتا شيت والمصادر التقنية الموثوقة

للاطلاع على التفاصيل الكاملة لترانزستور D1555، نوصي بتحميل الداتا شيت الرسمي:

📥 تحميل PDF – داتا شيت D1555 (Z-Communications)

🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر

✔️ استخدم مبدد حراري مناسب: ترانزستور D1555 يبدد حتى 80 واط. استخدم مبدد حراري كبير (10×10 سم على الأقل) مع معجون حراري.

✔️ عزل المجمع عن المبدد الحراري: الغلاف المعدني هو المجمع. إذا كان المبدد متصلاً بالأرضي، استخدم ميكا عازلة وغسالة بلاستيكية.

✔️ لا تعتمد على القياس البسيط فقط: قد يظهر الترانزستور سليماً في اختبار الدايود ولكنه ينهار تحت الجهد العالي. استخدم جهاز اختبار ترانزستورات أو جرب استبداله.

✔️ افحص مكثف التلفازي (Capacitor) الموازي للمجمع: تلف هذا المكثف هو السبب الأول لانهيار ترانزستور المسح الأفقي. استبدله عند استبدال D1555.

✔️ تحقق من ثنائي الدامبر (Damper Diode): إذا كان تالفاً، سيتعرض D1555 لجهد عكسي عالٍ قد يتلفه. استبدل الثنائي مع الترانزستور.

✔️ لا تستخدم D1555 في دوائر لا تتطلب تيار 10A: للشاشات الصغيرة، استخدم D1710 أو D2498 لتوفير التكلفة وضمان التبريد المناسب.

✔️ احتفظ بترانزستور احتياطي: D1555 من أكثر المكونات تعرضاً للتلف في أجهزة CRT. احتفظ بواحد أو اثنين في مخزونك.

✔️ استخدم مرسمة الذبذبات (Oscilloscope) لفحص إشارة القاعدة: إذا كانت الإشارة غير صحيحة (تذبذب، ضعيفة)، فقد يتلف الترانزستور الجديد أيضاً. افحص دائرة السائق أولاً.

🏆 مميزات الطلب من الجوكر للالكترونيات في مصر

✅ منتج أصلي 100% – ترانزستورات أصلية من شركات موثوقة مع ضمان استبدال لمدة 14 يوم.

✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات الاستبدال والتطبيقات.

✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.

(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).

✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.

⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين

🔗 منتجات ذات صلة – ترانزستورات الطاقة

🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)

• ما هو بديل ترانزستور D1555؟ بدائل شائعة: 2SD1555 (نفسه)، BU2520AF، BU2522AF، 2SD2553، ويمكن استخدام D1710 أو D2499 للتيارات الأقل.
• هل يمكن استخدام D1555 في مصادر الطاقة؟ نعم، يمكن استخدامه كمفتاح طاقة في SMPS بتيار حتى 5-7 أمبير، لكن يفضل استخدام ترانزستورات مخصصة للتبديل مثل MOSFETs.
• ما الفرق بين D1555 و D2499؟ D1555 بتيار 10A وجهد 1500V، بينما D2499 بتيار 5A وجهد 1500V. D1555 مناسب للشاشات الكبيرة.
• كيف أعرف أن الترانزستور تالف؟ قس المقاومة بين المجمع والباعث. إذا كانت صفر أوم أو منخفضة جداً (<100Ω) في كلا الاتجاهين، فهو تالف (قصر).
• ما هو سبب تلف D1555 المتكرر في شاشة CRT؟ غالباً بسبب مكثف التلفازي (S-correction capacitor) التالف، أو ثنائي الدامبر، أو مكثفات مصدر الطاقة الجافة.
