🔹 D2498 original – الترانزستور الأصلي عالي الجهد والسرعة لشاشات CRT عالية الدقة

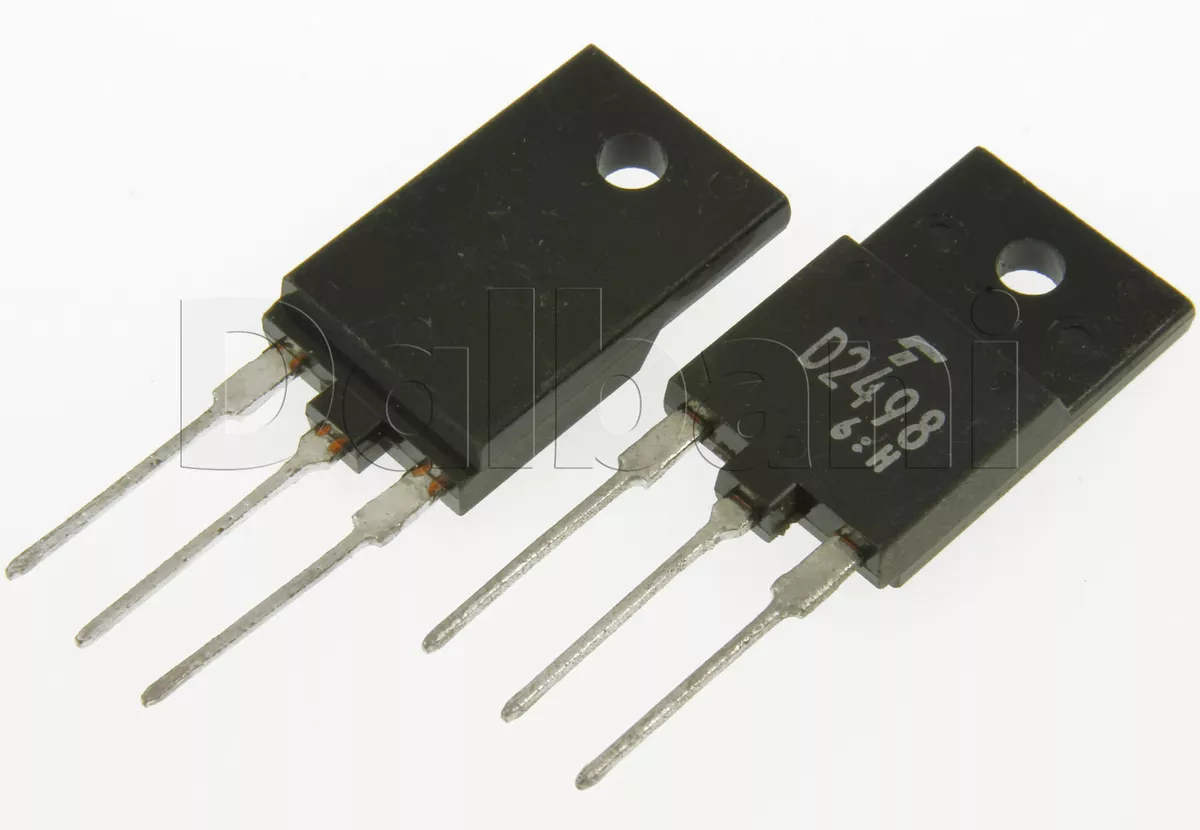

D2498 original هو ترانزستور NPN سيليكوني أصلي من شركة توشيبا (Toshiba)، مصمم خصيصاً لتطبيقات المسح الأفقي في شاشات CRT عالية الدقة وأجهزة التلفزيون الملون.
من خبرتنا في إصلاح شاشات CRT وأجهزة التلفزيون القديمة في مصر، نؤكد أن هذا الترانزستور لا غنى عنه في مرحلة الخرج الأفقي (Horizontal Output) للشاشات متوسطة الحجم (14-21 بوصة).
يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
يتحمل الترانزستور جهد VCBO يصل إلى 1500V، جهد VCEO 600V، وتيار مجمع (IC) يصل إلى 6 أمبير (نبضي 12A)، وقدرة تبديد (Pc) تصل إلى 50 واط.
يتميز بزمن هبوط سريع (tf = 0.4µs نموذجي) مما يجعله مثالياً للتبديل عالي التردد في دوائر المسح الأفقي (15-30 كيلو هرتز).
سواء كنت فني صيانة شاشات قديمة، أو هاوي إلكترونيات، فإن D2498 original هو الخيار الأمثل للشاشات عالية الدقة وأجهزة التلفزيون القديمة.
بالمقارنة مع الترانزستورات الأخرى مثل D1555 10A (10A، 80W) و D1710 (5A، 50W)، فإن D2498 يقدم تيار 6A مع زمن هبوط أسرع (0.4µs مقابل 1.2µs لـ D1555)، مما يجعله مناسباً للشاشات عالية الدقة التي تعمل بترددات أعلى.
إذا كنت تبحث عن بديل بتيار مماثل، فإن D2499 original (6A) متطابق تقريباً مع D2498 ويمكن استخدامه كبديل مباشر.
تأتي الشريحة في علبة TO-3P (معزولة جزئياً) بوزن 5.5 جرام، مما يسهل تركيبها على مبددات الحرارة القياسية.
📊 المواصفات الفنية الكاملة – D2498 original
NPN (سيليكون)
1500V
600V
5V
6 أمبير (مستمر) / 12 أمبير (نبضي)
3 أمبير
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| 50 واط (Tc=25°C) | مع مبدد حراري مناسب | |
| 150°C كحد أقصى | لا تتجاوز هذه القيمة | |
| 10 – 30 (VCE=5V) | نطاق واسع حسب الدفعة | |
| 5 – 9 (VCE=5V) | منخفض عند التيارات العالية | |
| 5V كحد أقصى @ IC=4A, IB=0.8A | منخفض نسبياً | |
| 7 – 10 µs (نموذجي) | يعتمد على دائرة القاعدة | |
| 0.4 – 0.7 µs (نموذجي) | سريع جداً |
ملاحظة: القيم المذكورة هي قيم قصوى مطلقة. التشغيل المستمر بالقيم القصوى يقلل من عمر الترانزستور.
📍 دليل توزيع الأطراف (Pinout) – D2498 (علبة TO-3P)
الترانزستور له ثلاثة أطراف. الجدول التالي يوضح وظائف كل طرف (عند النظر من الأمام، مع توجيه المعدن للأسفل):
1 (يسار)
2 (وسط – معدني)
3 (يمين)
ملاحظة هامة: الغلاف المعدني للترانزستور (الجزء الخلفي) هو المجمع كهربائياً. لذا يجب عزله عن المبدد الحراري باستخدام ميكا عازلة وغسالة بلاستيكية إذا كان المبدد الحراري متصلاً بالأرضي.
في علبة TO-3P، يكون ترتيب الأطراف (B, C, E) من اليسار لليمين. تأكد دائماً من الرقم المطبوع على العبوة.
🔧 دوائر تطبيقية نموذجية لـ D2498 original
تطبيق رئيسي: مرحلة الخرج الأفقي (Horizontal Output Stage) في شاشات CRT عالية الدقة وأجهزة التلفزيون الملون (14-21 بوصة).
في هذه الدائرة، يعمل الترانزستور كمفتاح إلكتروني بتردد يصل إلى 30 كيلو هرتز في الشاشات عالية الدقة.
يتم تغذية قاعدة الترانزستور بنبضات من محول السائق (Driver Transformer).
عند تشغيل الترانزستور، يمر تيار عبر الملف الابتدائي لمحول الخرج (Flyback Transformer أو FBT)، مما يولد الجهد العالي اللازم لتسريع الإلكترونات في أنبوب الصورة.
أثناء إيقاف التشغيل، يسبب انهيار المجال المغناطيسي نبضة جهد عالي تصل إلى 25-30 كيلوفولت.
تطبيق ثانوي: دوائر تحويل الطاقة (Switching Power Supplies) متوسطة القدرة.
يمكن استخدام D2498 كمفتاح طاقة في مصادر الطاقة التبديلية (SMPS) بتيار يصل إلى 4-5 أمبير.
تطبيق ثالث: مكبرات الطاقة الصوتية (Audio Power Amplifiers) بجهود متوسطة.
بفضل جهد VCEO العالي (600V)، يمكن استخدامه في مراحل الخرج لمكبرات الصوت التي تعمل بجهود تغذية ±30V إلى ±50V.
نصائح للتركيب:
استخدم معجون حراري (thermal paste) بين الترانزستور والمبدد الحراري لتحسين التوصيل الحراري.
لا تنس استخدام حلقة عازلة (bushing) للمسمار وعازل ميكا إذا كان المبدد الحراري متصلاً بالأرضي (كما هو الحال في معظم أجهزة التلفزيون).
تأكد من أن مكثف الفلتر (capacitor) المتصل بالمجمع مناسب للجهد العالي (عادة 1600V أو أعلى).
🛡️ أنظمة الحماية والتشخيص في دوائر D2498
الترانزستور نفسه لا يحتوي على حماية داخلية. تعتمد الحماية على الدائرة الخارجية.
في دوائر المسح الأفقي، توجد دوائر حماية ضد التيار الزائد والجهد الزائد.
إذا زاد تيار المجمع عن 6A (أو 12A نبضياً)، قد ينصهر فيوز التيار الرئيسي أو يعمل نظام الحماية الإلكتروني (مقاومة فحص التيار).
إذا انهار الترانزستور (قصر بين المجمع والباعث)، فعادةً ما يرجع ذلك إلى:
- جهد زائد من محول الخرج (FBT) بسبب مكثف تلفازي تالف.
- تيار زائد بسبب ماس في ملفات الانحراف أو ثنائيات المكثف الموازي (damper diode).
- ارتفاع درجة الحرارة (تبريد غير كافٍ أو معجون حراري جاف).
- نبضات قاعدة غير صحيحة (مشكلة في دائرة السائق).
مؤشرات العطل: انعدام الصورة، شاشة سوداء، صوت صفارة عالية التردد، انصهار الفيوز الرئيسي، أو عدم وجود جهد عالي.
لتشخيص عطل الترانزستور، قم بقياس المقاومة بين المجمع والباعث باستخدام المولتيميتر (في وضع المقاومة العالية).
إذا كانت المقاومة صفر أو منخفضة جداً (أقل من 100 أوم) في كلا الاتجاهين، فالترانزستور تالف (قصر).
💻 الأجهزة التي يُركَّب فيها D2498 original
هذا الترانزستور يدخل في العديد من الأجهزة الإلكترونية القديمة التي لا تزال قيد الصيانة في مصر. إليك أبرزها:
| نوع الجهاز | الماركات/النماذج الشائعة | ملاحظات التوافق |
|---|---|---|
| Sony Trinitron، LG Flatron، Samsung SyncMaster، ViewSonic | مرحلة الخرج الأفقي بترددات عالية (30-50 كيلو هرتز) | |
| Goldstar، Sanyo، Sharp، JVC، Panasonic | نفس الاستخدام | |
| NEC، Dell، Philips (موديلات 17-19 بوصة) | قد تستخدم D2498 في مرحلة المسح | |
| متعددة | كمفتاح طاقة (حتى 250 واط) | |
| قدرة 50-100 واط | في مرحلة الخرج المتممة |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
انعدام الصورة (شاشة سوداء) مع وجود صوت | ترانزستور المسح الأفقي تالف (قصر)، مكثف تلفازي تالف | افحص الترانزستور بالمولتيميتر، افحص جهد المجمع | استبدل D2498، افحص واستبدل مكثف التلفازي (عادة 2kV-5kV) |
|---|---|---|---|
| قصر في الترانزستور أو في دائرة المقوم | افحص الترانزستور، افحص جسر التقويم، افحص مكثف الفلتر | استبدل الترانزستور، تحقق من عدم وجود قصر في دوائر أخرى | |
| تيار مرتفع (ماس في ملفات الانحراف)، تبريد غير كافٍ، نبضات قاعدة ضعيفة | افحص ملفات الانحراف، استخدم معجون حراري، راجع مرسمة الذبذبات على القاعدة | نظف ملفات الانحراف، أضف مبدد حراري أكبر، افحص مكثفات دائرة السائق | |
| ترانزستور مفتوح، محول خرج (FBT) تالف، دائرة سائق معطلة | افحص الترانزستور، افحص وجود نبضات على القاعدة بأوسيلوسكوب | استبدل الترانزستور، افحص واستبدل FBT، افحص ترانزستور السائق | |
| ترانزستور ضعيف (كسب منخفض)، مكثفات انحراف تالفة | افحص التيار، جرب ترانزستور آخر | استبدل D2498 بآخر جديد، افحص مكثفات دائرة الانحراف |
🔄 البدائل والمقارنات – D2498 original مقابل ترانزستورات المسح الأفقي الأخرى
في الجوكر للالكترونيات، نوفر مجموعة من ترانزستورات الطاقة. إليك مقارنة:
| المنتج | تيار المجمع (IC) | جهد VCBO | زمن الهبوط (tf) | قدرة التبديد | الاستخدام الموصى به | السعر النسبي |
|---|---|---|---|---|---|---|
| 10A | 1500V | 1.2µs | 80W | شاشات CRT كبيرة (25-29 بوصة) | مرتفع (⭐⭐⭐) | |
| 5A | 1500V | 0.7µs (typ) | 50W | شاشات CRT متوسطة (20-25 بوصة) | متوسط (⭐⭐) | |
| 6A (12A نبضي) | 1500V | 0.4µs (typ) | 50W | شاشات CRT عالية الدقة (17-21 بوصة، تردد عالٍ) | متوسط (⭐⭐⭐) | |
| 6A (12A نبضي) | 1500V | 0.4µs (typ) | 50W | نفس D2498، بديل مباشر | متوسط (⭐⭐⭐) |
خلاصة: اختر D2498 original إذا كنت تتعامل مع شاشات CRT عالية الدقة (HD) أو أجهزة تلفزيون بتردد مسح عالٍ (أكثر من 20 كيلو هرتز). للشاشات العادية (15 كيلو هرتز)، يمكن استخدام D1710 أو D1555 حسب حجم الشاشة.
📖 قاموس المصطلحات التقنية (Glossary)
NPN: نوع من الترانزستورات ثنائية القطب.
VCBO: أقصى جهد بين المجمع والقاعدة مع فتح دائرة الباعث.
VCEO: أقصى جهد بين المجمع والباعث مع فتح دائرة القاعدة.
hFE (كسب التيار): نسبة تيار المجمع إلى تيار القاعدة (β).
Flyback Transformer (FBT): محول الخرج في دوائر المسح الأفقي، يولد الجهد العالي.
Horizontal Output Stage: مرحلة الخرج الأفقي التي تتحكم في مسح الإلكترونات أفقياً على شاشة CRT.
TO-3P: عبوة ترانزستورات طاقة كبيرة.
Damper Diode: ثنائي موازٍ للمجمع-الباعث، يحمي الترانزستور من الجهد العكسي.
زمن الهبوط (tf): الوقت الذي يستغرقه تيار المجمع للانخفاض من 90% إلى 10% أثناء إيقاف التشغيل.
📄 الداتا شيت والمصادر التقنية الموثوقة
للاطلاع على التفاصيل الكاملة لترانزستور D2498 original، نوصي بتحميل الداتا شيت الرسمي من توشيبا:
📥 تحميل PDF – داتا شيت D2498 (Toshiba)
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات.
- Datasheet4u.com – محرك بحث متخصص.
- Alltransistors.com – مرجع للترانزستورات مع إمكانية البحث بالبدائل.
- Arduino Forum – مناقشات حول دوائر الترانزستورات.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ استخدم مبدد حراري مناسب: ترانزستور D2498 يبدد حتى 50 واط. استخدم مبدد حراري متوسط الحجم (8×8 سم على الأقل) مع معجون حراري.
✔️ عزل المجمع عن المبدد الحراري: الغلاف المعدني هو المجمع. إذا كان المبدد متصلاً بالأرضي، استخدم ميكا عازلة وغسالة بلاستيكية.
✔️ لا تعتمد على القياس البسيط فقط: قد يظهر الترانزستور سليماً في اختبار الدايود ولكنه ينهار تحت الجهد العالي. استخدم جهاز اختبار ترانزستورات أو جرب استبداله.
✔️ افحص مكثف التلفازي (Capacitor) الموازي للمجمع: تلف هذا المكثف هو السبب الأول لانهيار ترانزستور المسح الأفقي. استبدله عند استبدال D2498.
✔️ تحقق من ثنائي الدامبر (Damper Diode): إذا كان تالفاً، سيتعرض D2498 لجهد عكسي عالٍ قد يتلفه. استبدل الثنائي مع الترانزستور.
✔️ لا تستخدم D2498 في دوائر تتطلب تياراً أعلى من 6A: للشاشات الكبيرة (25 بوصة فما فوق)، استخدم D1555 (10A).
✔️ احتفظ بترانزستور احتياطي: D2498 من أكثر المكونات تعرضاً للتلف في أجهزة CRT. احتفظ بواحد أو اثنين في مخزونك.
✔️ استخدم مرسمة الذبذبات (Oscilloscope) لفحص إشارة القاعدة: إذا كانت الإشارة غير صحيحة (تذبذب، ضعيفة)، فقد يتلف الترانزستور الجديد أيضاً. افحص دائرة السائق أولاً.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – ترانزستورات أصلية من توشيبا مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات الاستبدال والتطبيقات.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة شاشات CRT عالية الدقة (القاهرة)
“D2498 original ممتاز، استخدمته لاستبدال ترانزستور تالف في شاشة Sony Trinitron 21 بوصة عالية الدقة. يعمل بثبات وزمن الهبوط سريع. أنصح به.”
مصطفى كامل – صاحب ورشة تلفزيونات قديمة (الإسكندرية)
“ترانزستور أصلية من توشيبا، وفرت علي وقت البحث. أستخدمها بكثرة في إصلاح أجهزة التلفزيون القديمة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيدة جداً، لكن أتمنى لو كان السعر أقل قليلاً. عموماً أنا راضية.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمتها لبناء مكبر صوت بقدرة 80 واط. تعمل بثبات. شكراً الجوكر.”
كريم الشافعي – فني صيانة شاشات (بورسعيد)
“ترانزستور ممتازة، وصلتني خلال 30 ساعة. أنصح بالتعامل مع الجوكر.”
🔗 منتجات ذات صلة – ترانزستورات الطاقة
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو بديل ترانزستور D2498 original؟ بدائل شائعة: 2SD2498 (نفسه)، D2499 (مطابق)، BU2520AF، BU2522AF، ويمكن استخدام D1710 أو D1555 للتيارات المختلفة.
- هل يمكن استخدام D2498 في مصادر الطاقة؟ نعم، يمكن استخدامه كمفتاح طاقة في SMPS بتيار يصل إلى 4-5 أمبير، لكن يفضل استخدام ترانزستورات مخصصة للتبديل مثل MOSFETs.
- ما الفرق بين D2498 و D2499؟ متطابقان تقريباً. D2499 هو إصدار لاحق قد يحل محل D2498 في بعض التطبيقات.
- كيف أعرف أن الترانزستور تالف؟ قس المقاومة بين المجمع والباعث. إذا كانت صفر أوم أو منخفضة جداً (<100Ω) في كلا الاتجاهين، فهو تالف (قصر).
- ما هو سبب تلف D2498 المتكرر في شاشة CRT؟ غالباً بسبب مكثف التلفازي (S-correction capacitor) التالف، أو ثنائي الدامبر، أو مكثفات مصدر الطاقة الجافة.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – D2498 original
1. ما هو أقصى تيار مجمع لـ D2498 original؟
أقصى تيار مستمر هو 6 أمبير، والتيار النبضي (pulse) هو 12 أمبير (مع عرض نبضة قصيرة).
2. هل D2498 مناسب لترددات عالية جداً (أكثر من 50 كيلو هرتز)؟
D2498 مصمم لتردد المسح الأفقي للشاشات عالية الدقة (حتى 50 كيلو هرتز). للترددات الأعلى، استخدم ترانزستورات MOSFET.
3. هل يمكن استخدام D2498 مع مبدد حراري صغير؟
لا، يجب استخدام مبدد حراري مناسب (مساحة سطح 8×8 سم على الأقل) مع معجون حراري.
4. ما هو ترتيب الأطراف في علبة TO-3P؟
من اليسار لليمين (عند النظر من الأمام): 1- القاعدة، 2- المجمع (المعدن)، 3- الباعث.
5. هل D2498 PNP أم NPN؟
NPN. الباعث والمجمع من النوع N، والقاعدة من النوع P.
6. ما هو جهد VCBO لـ D2498؟
1500 فولت. هذا هو أقصى جهد يمكن تطبيقه بين المجمع والقاعدة مع فتح الباعث.
7. هل يمكن استخدام D2498 في مكبرات الصوت (Audio)؟
نعم، في مراحل الخرج عالية الطاقة بجهود تغذية متوسطة (±30V إلى ±50V).
8. ما هي علامات تلف D2498 في دائرة المسح الأفقي؟
انعدام الصورة، شاشة سوداء، صفارة عالية التردد، انصهار الفيوز، عدم وجود جهد عالي.
9. كيف أختبر D2498 بدون نزعه من اللوحة؟
يمكنك قياس المقاومة بين الأطراف. إذا وجدت قصراً (صفر أوم) بين أي طرفين، فمن المحتمل أنه تالف. لكن أفضل طريقة هي نزعه واختباره.
10. هل D2498 يتحمل قصر الخرج؟
لا، الترانزستور لا يتحمل قصر الحمل. قصر في ملفات الانحراف أو في مكثف الخرج قد يتلفه فوراً.
11. ما هو هامش الأمان في جهد VCEO؟
يوصى بتشغيله بجهد أقل من 500V لضمان عمر طويل. الجهد النموذجي في دوائر المسح هو 300-400V.
12. هل يمكن استبدال D2498 بـ D1555؟
نعم، D1555 بتيار 10A وقدرة 80W يمكن استخدامه كبديل، لكنه أبطأ قليلاً (tf 1.2µs).
13. ما هي مدة الضمان على الترانزستور؟
ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
14. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
15. هل يمكن شراء الترانزستور بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش.
16. هل الترانزستور أصلي أم تقليد؟
منتج أصلي 100% من شركة Toshiba. لا نبيع منتجات مقلدة.
17. هل D2498 مناسب لدوائر الإضاءة (Ballast) الإلكترونية؟
يمكن استخدامه في بعض دوائر الإضاءة عالية الطاقة، لكن توجد ترانزستورات مخصصة لذلك (مثل MJE13007).
18. كيف أحسن تبريد D2498؟
استخدم مبدد حراري متوسط الحجم (8×10 سم)، مع معجون حراري عالي الجودة، ويفضل استخدام مروحة تهوية في الأجهزة المغلقة.
19. هل يمكن استخدام D2498 في تطبيقات السيارات (12V)؟
نعم، ولكن سيكون هدراً للقدرات. توجد ترانزستورات أرخص للتطبيقات المنخفضة الجهد.
20. أين أجد دائرة تطبيقية لـ D2498؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
