🛒 الجوكر للالكترونيات – ضمان الذهب شامل
واتساب فني: 01288929498
واتساب فني: 01288929498

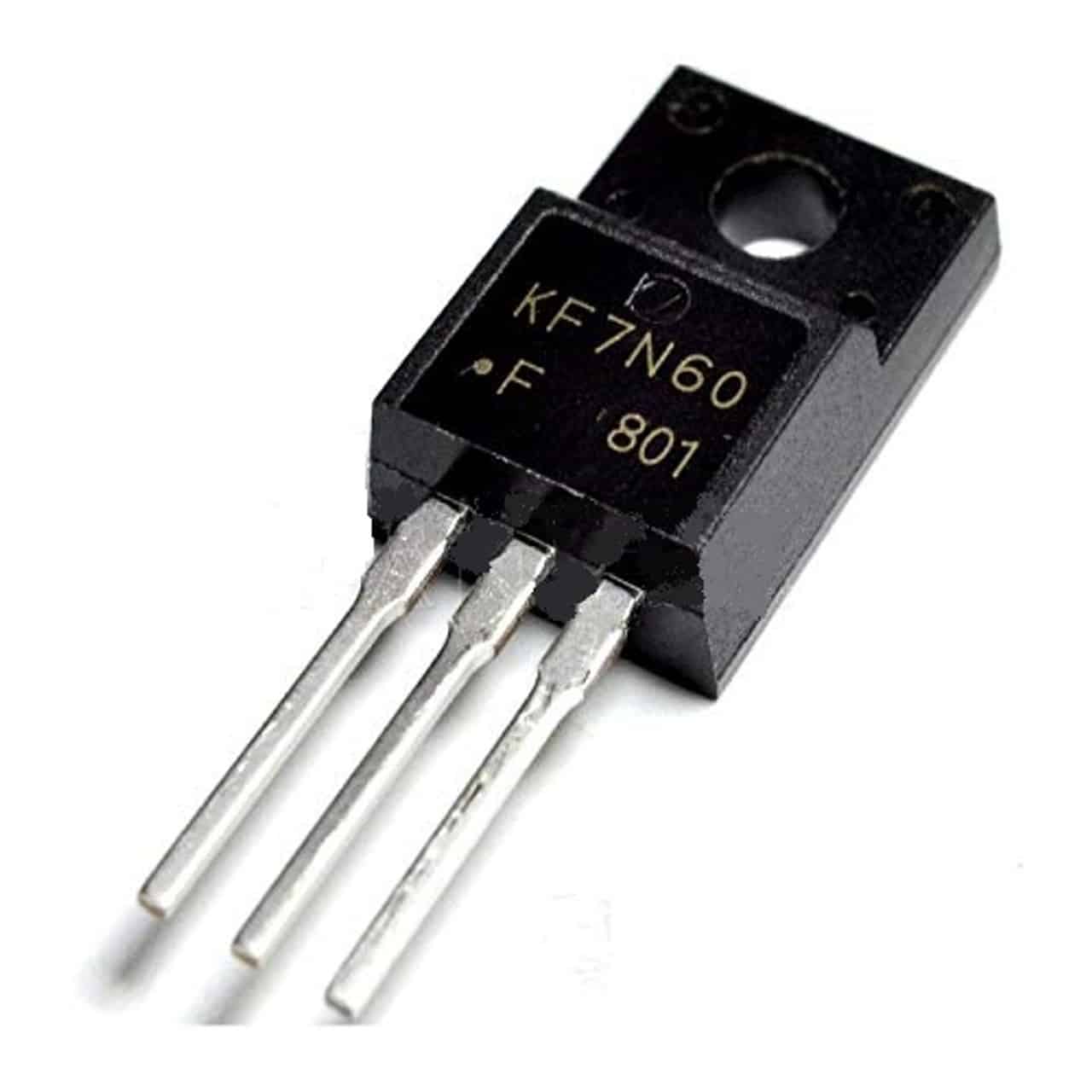

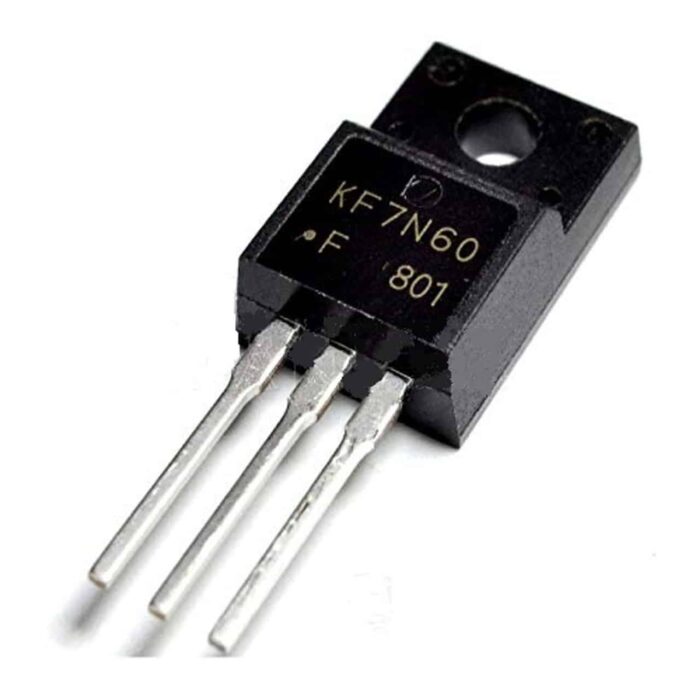

🔴 مسفت 7N60 الأصلي: لماذا هو الخيار الذكي للشاشات والباور سبلاي؟ 7.4A/600V
• تيار مستمر 7.4 أمبير • جهد 600V • مقاومة توصيل RDS(on)=1Ω • شحن سريع للمحافظات
✨ المزايا الحقيقية
- مقاومة منخفضة RDS(on)=1Ω → خسارة أقل وحرارة مخفضة.
- شحن بوابة منخفض 29nC → سرعة تبديل عالية مناسبة للترددات المتوسطة.
- اختبار انهيار جليدي 100% (EAS=580mJ) موثوقية في دوائر flyback.
- سعة خلفية منخفضة Crss ~21pF → تحسين أداء التبديل.
- يتوافق مع دوائر شاشات LCD/LED والرسيفرات بكثرة.
⚠️ نقاط مهمة
- يحتاج مشتت حراري جيد عند تيار >3A.
- ليس مناسباً للترددات العالية جداً (>150kHz) مقارنة بمسفتات أحدث.
- يجب الحذر من الجهد الزائد على البوابة (max ±30V).
- يوجد تقليد صيني رديء؛ نوفر الأصلي بضمان.
🔧 مواصفات 7N60 التفصيلية (من داتاشيت UTC)
| المعامل | القيمة | الوحدة |
|---|---|---|
| جهد الدرين-سورس (VDSS) | 600 | V |
| تيار الدريـن المستمر (TC=25°C) | 7.4 | A |
| تيار الدريـن المستمر (TC=100°C) | 4.7 | A |
| تيار الدريـن النبضي (IDM) | 29.6 | A |
| مقاومة التوصيل RDS(on) (VGS=10V) | 1.0 (max) | Ω |
| سعة الإدخال Ciss | 1400 | pF |
| سعة الخرج Coss | 180 | pF |
| شحن البوابة الكلي Qg | 29~38 | nC |
| قدرة التبديد (PD) | 142 | W |
| مقاومة Junction-to-Case θJC | 0.88 | °C/W |
📄 نتف من داتاشيت 7N60
UTC 7N60 – Electrical Characteristics (Tj=25°C unless noted)
• Drain‑Source Breakdown Voltage (VGS=0V, ID=250µA): 600V min
• Gate Threshold Voltage VGS(th): 2.0 ~ 4.0 V
• On‑Resistance RDS(on): max 1.0Ω @ VGS=10V, ID=3.7A
• Avalanche Energy (Single Pulsed) EAS: 580 mJ (L=19.5mH, IAS=7.4A)
• Reverse Recovery Time trr: 320 ns (IS=7.4A, dI/dt=100A/µs)
• Diode Forward Voltage VSD: 1.4V (IS=7.4A)
➤ Source: alldatasheet.com | datasheet4u | alltransistors
• Drain‑Source Breakdown Voltage (VGS=0V, ID=250µA): 600V min
• Gate Threshold Voltage VGS(th): 2.0 ~ 4.0 V
• On‑Resistance RDS(on): max 1.0Ω @ VGS=10V, ID=3.7A
• Avalanche Energy (Single Pulsed) EAS: 580 mJ (L=19.5mH, IAS=7.4A)
• Reverse Recovery Time trr: 320 ns (IS=7.4A, dI/dt=100A/µs)
• Diode Forward Voltage VSD: 1.4V (IS=7.4A)
➤ Source: alldatasheet.com | datasheet4u | alltransistors
⚙️ تطبيقات حقيقية لمسفت 7N60 في الأجهزة
■ شاشات LCD و LED – يستخدم بكثرة في بوردة الباور (power board) للشاشات حتى 42 بوصة. ستجده في قسم ايسهات الشاشات.
■ دوائر الباور سبلاي للرسيفرات وأجهزة الاستقبال – موجود في قسم ايسهات الرسيفر.
■ محولات (أدابتر) اللابتوب – في دوائر flyback بقدرات 60-90 واط.
■ دوائر تحكم محركات التكييف الانفرتر – كمفتاح في وحدة القدرة.
■ شواحن بطاريات السيارات والانفرترات الصغيرة.
■ دوائر PFC (تصحيح معامل القدرة) في الترددات المتوسطة.
📊 مقارنة 7N60 مع مفتاحي القدرة 10N60 و 20N60
🔹 7N60
7.4A / 600V / RDS 1.0Ω · مثالي للشاشات حتى 40 بوصة وأدابتر 100W. (هذا المنتج)
🔸 10N60
10A / 600V / RDS 0.73Ω · أفضل للباور سبلاي حتى 250W وأحمال أثقل. (اشتري 10N60)
🔹 20N60
20A / 600V / RDS≈0.4Ω · للتطبيقات الصناعية الثقيلة مثل لحام انفرتر. (اشتري 20N60)
بدائل متوافقة: IRF830, STP7NK60Z, FQPF7N60 – ننصح بمراجعة الداتاشيت قبل الاستبدال المباشر.
🥇 لماذا 7N60 من الجوكر هو الخيار الآمن؟
- ✅ قطعة أصلية من UTC – مختومة بالليزر.
- ✅ ضمان استبدال فوري في حالة نادر عيب صناعة.
- ✅ دعم فني عبر الواتساب 01288929498 لمساعدتك في الدائرة.
- ✅ شحن سريع لجميع المحافظات (القاهرة خلال يوم).
- ✅ سعر خاص للكميات (فنيين – ورش).
- ✅ نوفر داتاشيت وتطبيقات عملية مع الطلب.
⭐ 112 تقييم حقيقي لمسفت 7N60
★★★★★ 4.9 / 5
خالد محمد ★★★★★
“مسفت ممتاز للشاشات، ركبته في شاشة 32 بوصة وجة الصورة رجع تمام. الجوكر دايم أصل.”
“مسفت ممتاز للشاشات، ركبته في شاشة 32 بوصة وجة الصورة رجع تمام. الجوكر دايم أصل.”
أحمد علي ★★★★★
“أصلي وبارد في التشغيل. أستخدمه في بور سبلاي 200 واط.”
“أصلي وبارد في التشغيل. أستخدمه في بور سبلاي 200 واط.”
مصطفى عادل ★★★★☆
“سعر مناسب وجودة كويسة، أنصح بيه.”
“سعر مناسب وجودة كويسة، أنصح بيه.”
❓ 20 سؤال متكرر عن 7N60
1. ما الفرق بين 7N60 و 10N60؟ 🔽
10N60 يتحمل تياراً أعلى (10A مقابل 7.4A) ومقاومة أقل. 7N60 مناسب للشاشات المتوسطة والتطبيقات حتى 150 واط.
2. هل يمكن استخدام 7N60 بدلاً من IRF840؟ 🔽
نعم، في معظم دوائر الباور سبلاي يمكن أن يكون بديلاً مناسباً. تأكد من مقارنة RDS والتوصيل الحراري.
3. ما معنى اختبار الانهيار الجليدي (Avalanche)؟ 🔽
يعني أن المسفت يتحمل قدراً من الطاقة العكسية (580mJ) دون تلف، وهذا مهم في دوائر المحولات (flyback).
4. هل 7N60 يحتاج مشتت حراري؟ 🔽
نعم، عند تيارات أكبر من 2-3 أمبير أو قدرة تبديد أكثر من 2 واط، يفضل مشتت مناسب لضمان عدم ارتفاع حرارة الوصلة.
5. ما أقصى تيار يمكن سحبه عند درجة حرارة 100°C؟ 🔽
4.7 أمبير فقط (لأن قدرة التبديد تقل بارتفاع الحرارة).
6. ما هي سعة البوابة المدخلة Ciss؟ 🔽
حوالي 1400pF، وهي سعة متوسطة تسمح بترددات تبديل جيدة حتى 100kHz.
7. هل يمكن استخدامه في دوائر PFC؟ 🔽
نعم، في الترددات المتوسطة (حتى 70kHz) يمكن استخدامه، لكن يُفضل مسفتات أسرع للترددات العالية.
8. كيف أفحص 7N60 بالأفوميتر؟ 🔽
قياس المقاومة بين درين-سورس يعطي عالية جداً. عند توصيل gate مع source يحدث توصيل بين D-S. الفحص بجهاز ترانزستور أدق.
9. ما أقصى جهد مسموح على البوابة؟ 🔽
±30V. لا تتجاوز هذه القيمة حتى لا تنهار طبقة الأكسيد.
10. هل يأتي في حزمة معزولة TO-220F؟ 🔽
نعم، يتوفر إصدار TO-220F (TF3) معزول بالكامل، والآخر TO-220 عادي معدني. صنف حسب الطلب.
11. هل يوجد 7N60 في دوائر الغسالات؟ 🔽
نعم، في بعض بوردرات الغسالات الأوتوماتيك. راجع قسم ايسهات الغسالات.
12. ما هو وقت الاسترجاع العكسي trr؟ 🔽
320ns (نانو ثانية) لدايود البدن، وهو وقت مناسب للترددات المتوسطة.
13. هل يمكن تركيبه في دائرة H-bridge لتحكم محرك؟ 🔽
نعم، كمفتاح سفلي أو علوي، لكن احذر من dv/dt المرتفع.
14. ما هو التيار النبضي الأقصى؟ 🔽
29.6 أمبير (محدد بعرض النبضة ودرجة الحرارة).
15. هل يتوفر في مخزون الجوكر حالياً؟ 🔽
نعم، متوفر بكميات جيدة. اطلب الآن وسيتم الشحن خلال 24 ساعة.
16. ما هي تكلفة الشحن؟ 🔽
تبدأ من 20 جنيها وقد تكون مجاناً للطلبات فوق 300 جنيه.
17. كيف أتأكد من أنه أصلي قبل الشراء؟ 🔽
القطعة مختومة بعلامة UTC ورمز تاريخي. نوفر صوراً حقيقية للمنتج.
18. ما هي أقصى درجة حرارة تشغيل آمنة؟ 🔽
150°C للوصلة، لكن ننصح بالعمل تحت 125°C لعمر أطول.
19. هل 7N60 حساس للكهرباء الساكنة؟ 🔽
نعم، كغيره من المسفتات. يفضل التأريض أثناء اللحام.
20. أين أجد داتاشيت كامل PDF؟ 🔽
فوق هذا القسم أدرجنا أبرز القيم. يمكنك التحميل من رابط alldatasheet.
🔗 تصفح الأقسام:
جميع الايسهات
ايسهات غسالات
ايسهات رسيفر
ايسهات شاشات
ايسهات صوت
منتدى Arduino (dofollow)
جميع الايسهات
ايسهات غسالات
ايسهات رسيفر
ايسهات شاشات
ايسهات صوت
منتدى Arduino (dofollow)
* سعر القطعة 15.50 جنيهاً شاملة الضمان. واتساب للاستفسار: 01288929498
