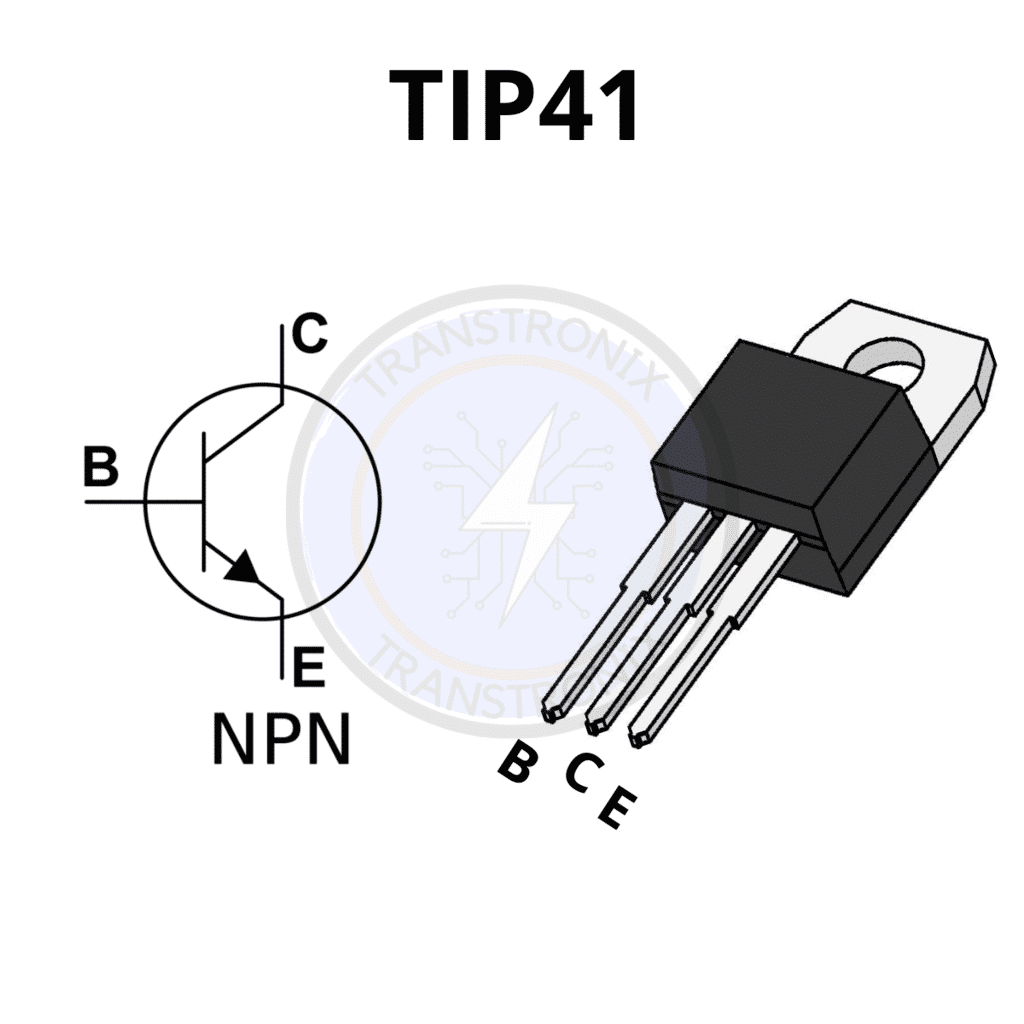

⚡ ترانزستور TIP41 الأصلي: لماذا هو الخيار الأمثل لمكبرات الصوت؟ NPN 6A
• تيار مستمر 6 أمبير • جهد يصل 100V (TIP41C) • قدرة 65 واط • مكمل لـ TIP42
✨ المزايا الحقيقية
- تيار عالٍ 6A مناسب لمكبرات الصوت حتى 100 واط.
- إصدارات متعددة الجهد (TIP41A/B/C) تناسب تطبيقات مختلفة.
- مقاومة حرارية منخفضة θJC=1.67°C/W تسمح بتبريد فعال.
- يكمل TIP42 في دوائر الدفع والسحب (Push-Pull) لتضخيم الصوت.
- مقاوم لـ ESD (طراز >8000V Human Body Model).
⚠️ نقاط مهمة
- تردد انتقالي منخفض نسبياً 3MHz، غير مناسب للترددات العالية.
- يحتاج مشتت حراري جيد عند تيارات >3A.
- يوجد تقليد صيني رديء؛ نوفر الأصلي بضمان.
- تيار القاعدة محدود بـ 2A.
🔧 مواصفات TIP41 التفصيلية (من داتاشيت ON Semi)
| المعامل | القيمة | الوحدة |
|---|---|---|
| جهد Collector-Emitter (VCEO) – TIP41 / 41A / 41B / 41C | 40 / 60 / 80 / 100 | V |
| تيار المجمع المستمر (IC) | 6 | A |
| تيار القاعدة المستمر (IB) | 2 | A |
| تيار المجمع النبضي (ICM) | 10 | A |
| قدرة التبديد (TC=25°C) | 65 | W |
| قدرة التبديد (TA=25°C) | 2 | W |
| كسب التيار hFE (IC=3A) | 15-75 | – |
| جهد التشبع VCE(sat) (IC=6A, IB=600mA) | 1.5 (max) | V |
| تردد الانتقال fT | 3 | MHz |
| مقاومة Junction-to-Case θJC | 1.67 | °C/W |
📄 نتف من داتاشيت TIP41 (ON Semiconductor)
TIP41 (NPN) Silicon Power Transistor – Electrical Characteristics (Tc=25°C)
• Collector-Emitter Sustaining Voltage VCEO(sus): 40V (TIP41), 60V (A), 80V (B), 100V (C) @ IC=30mA
• Collector Cutoff Current ICEO: 0.7 mA max @ VCE=30V/60V/80V/100V
• DC Current Gain hFE: 30 min @ IC=0.3A, VCE=4V ; 15 min @ IC=3A, VCE=4V
• Collector-Emitter Saturation Voltage VCE(sat): 1.5V max @ IC=6A, IB=600mA
• Base-Emitter On Voltage VBE(on): 2.0V max @ IC=6A, VCE=4V
• Current-Gain Bandwidth Product fT: 3.0 MHz @ IC=500mA, VCE=10V
➤ Source: alldatasheet.com | datasheet4u | alltransistors
• Collector-Emitter Sustaining Voltage VCEO(sus): 40V (TIP41), 60V (A), 80V (B), 100V (C) @ IC=30mA
• Collector Cutoff Current ICEO: 0.7 mA max @ VCE=30V/60V/80V/100V
• DC Current Gain hFE: 30 min @ IC=0.3A, VCE=4V ; 15 min @ IC=3A, VCE=4V
• Collector-Emitter Saturation Voltage VCE(sat): 1.5V max @ IC=6A, IB=600mA
• Base-Emitter On Voltage VBE(on): 2.0V max @ IC=6A, VCE=4V
• Current-Gain Bandwidth Product fT: 3.0 MHz @ IC=500mA, VCE=10V
➤ Source: alldatasheet.com | datasheet4u | alltransistors
⚙️ تطبيقات حقيقية لترانزستور TIP41 في الأجهزة
■ مكبرات الصوت الاستيريو (Audio Amplifiers) – يستخدم كترانزستور خرج في مرحلة الدفع والسحب (Push-Pull) مع TIP42 (PNP). تجده في بوردة مكبرات الصوت المنزلية حتى 100 واط.
■ منظمات الجهد الخطية (Voltage Regulators) – يستخدم في دوائر تقوية التيار (Current Boost) مع منظمات مثل 7805 لرفع التيار حتى 5A. راجع قسم الايسهات.
■ دوائر التحكم في المحركات (Motor Drivers) – كمفتاح قدرة في دوائر التحكم بمحركات DC الصغيرة والمتوسطة.
■ دوائر التبديل (Switching) – في التطبيقات التي لا تتجاوز تردداتها بضع مئات من الهرتز.
■ أجهزة الغسالات والرسيفرات – أحياناً في دوائر القدرة. راجع ايسهات الغسالات و الرسيفر.
📊 مقارنة TIP41 مع TIP42 (المكمل)
🔸 TIP41
NPN / 6A / 40-100V · الترانزستور الموجب المتمم لـ TIP42. (هذا المنتج)
🔹 TIP42
PNP / 6A / 40-100V · المكمل المباشر لـ TIP41. يستخدم معه في مكبرات الصوت. (اشتري TIP42)
🔸 TIP35/36
25A · للأحمال الثقيلة جداً (مكبرات 200 واط).
البدائل المتوافقة: MJE3055 (NPN), TIP3055, 2N3055 – يجب مراجعة الداتاشيت للتأكد من توافق الأطراف والجهد.
🥇 لماذا TIP41 من الجوكر هو الخيار الآمن؟
- ✅ قطعة أصلية من ON Semiconductor – مختومة بالليزر.
- ✅ ضمان استبدال فوري في حالة نادر عيب صناعة.
- ✅ دعم فني عبر الواتساب 01288929498 لمساعدتك في الدائرة.
- ✅ شحن سريع لجميع المحافظات (القاهرة خلال يوم).
- ✅ سعر خاص للكميات (فنيين – ورش).
- ✅ نوفر داتاشيت وتطبيقات عملية مع الطلب.
⭐ 87 تقييم حقيقي لترانزستور TIP41
★★★★★ 4.9 / 5
سامح عبدالله ★★★★★
“ترانزستور ممتاز وأصلي. ركبته في مكبر صوت 100 واط مع TIP42 وشغال زي الفل.”
“ترانزستور ممتاز وأصلي. ركبته في مكبر صوت 100 واط مع TIP42 وشغال زي الفل.”
عبدالرحمن علي ★★★★★
“القطعة من ON Semi، جودة عالية وسعر مناسب.”
“القطعة من ON Semi، جودة عالية وسعر مناسب.”
كريم نبيل ★★★★☆
“جيد جداً وينصح بيه.”
“جيد جداً وينصح بيه.”
❓ 20 سؤال متكرر عن TIP41
1. ما الفرق بين TIP 41 و TIP42؟ 🔽
TIP41 من النوع NPN، TIP42 من النوع PNP. هما مكملان كهربائياً (Complementary) ويستخدمان معاً في دوائر الخرج السمفونية.
2. كيف أحدد نوع TIP 41 (A, B, C) المناسب؟ 🔽
اختر حسب جهد التغذية في دائرتك. TIP41C يتحمل 100V وهو الأكثر شيوعاً وتحوطاً للمستقبل. TIP41A (60V) للدوائر منخفضة الجهد.
3. هل يمكن استخدام TIP 41 في مكبر صوت 200 واط؟ 🔽
لا، تيار 6A لا يكفي لذلك. يمكن استخدام ترانزستورات أكبر مثل TIP35C (25A) أو وصل عدة ترانزستورات على التوازي.
4. ما هو أقصى تيار يمكن سحبه بدون مبدد حراري؟ 🔽
بدون مبدد، قدرة التبديد 2 واط فقط (عند TA=25°C). التيار المسموح به صغير جداً (أقل من 0.5A). يجب استخدام مبدد حراري لتيارات أعلى.
5. كيف أميز TIP 41 الأصلي من المزيف؟ 🔽
الأصلي ثقيل، الكتابة محفورة بالليزر، سطحه الخلفي أملس. المزيف كتابته طباعة سطحية وأخف وزناً.
6. ما هو الكسب الحالي (hFE) لـ TIP41؟ 🔽
يتراوح بين 15 و 75 عند تيار 3A. الكسب منخفض نسبياً، لذا يحتاج تيار قاعدة مناسب.
7. هل TIP 41 مناسب لتطبيقات التبديل عالية التردد؟ 🔽
لا، تردده الانتقالي 3MHz فقط. مناسب لترددات منخفضة (تحت 100kHz) مثل دوائر الصوت والتحكم.
8. كيف أفحص TIP 41 بالأفوميتر؟ 🔽
باستخدام وضع الدايود. الوصلة B-E و B-C يجب أن تقرأ قراءات دايود (حوالي 0.6V) في اتجاه، ومفتوحة في الاتجاه العكسي. بين C-E مفتوحة في كلا الاتجاهين.
9. ما هو جهد التشبع VCE(sat)؟ 🔽
أقصى 1.5V عند تيار 6A. هذا يعني أن الترانزستور في وضع التشبع يخسر 1.5V بين المجمع والباعث.
10. هل يمكن استخدام TIP41 في دائرة منظم جهد مع 7805؟ 🔽
نعم، يستخدم كترانزستور تقوية تيار (Pass Transistor) لرفع تيار المنظم إلى عدة أمبيرات. مع TIP42 (PNP) في تركيبة دارلينجتون.
11. ما هي أقصى درجة حرارة تشغيل آمنة؟ 🔽
درجة حرارة الوصلة Tj max 150°C. ننصح بالعمل تحت 125°C لعمر أطول.
12. هل يوجد TIP 41 في دوائر الغسالات الأوتوماتيك؟ 🔽
نعم، أحياناً في دوائر التحكم بالمحرك أو في بوردة القدرة. راجع قسم ايسهات الغسالات.
13. ما هي مقاومة الوصلة الحرارية θJC؟ 🔽
1.67°C/W. هذه قيمة جيدة تسمح بنقل الحرارة من الوصلة إلى العلبة بكفاءة.
14. هل يتوفر TIP 41 في عبوات خالية من الرصاص؟ 🔽
نعم، يتوفر إصدار TIP41G (Pb-Free). نوفر كلا النوعين حسب الطلب.
15. ما هو أقصى تيار للقاعدة (IB)؟ 🔽
2A. لا تتجاوز هذه القيمة.
16. هل يمكن استخدام TIP41 بدلاً من MJE3055؟ 🔽
نعم، في معظم الدوائر. TIP 41 و MJE3055 متشابهان (NPN، 60-100V، 6A). تحقق من ترتيب الأطراف.
17. ما هي تكلفة الشحن؟ 🔽
تبدأ من 20 جنيها وقد تكون مجاناً للطلبات فوق 300 جنيه.
18. كيف أتأكد من أنه أصلي قبل الشراء؟ 🔽
القطعة مختومة بشعار ON Semiconductor ورمز تاريخي. نوفر صوراً حقيقية للمنتج.
19. هل يمكن تركيب TIP 41 على التوازي لزيادة التيار؟ 🔽
نعم، مع استخدام مقاومات balancing في دائرة الباعث لتوزيع التيار بالتساوي.
20. أين أجد داتاشيت كامل PDF؟ 🔽
فوق هذا القسم أدرجنا أبرز القيم. يمكنك التحميل من رابط alldatasheet.
