ريلاي 5 فولت 10 أمبير
12,00 EGP
الوصف
⚡ ريلاي 5 فولت 10 أمبير | قوة تحكم استثنائية للمشاريع الإلكترونية (إصدار 2026)
🔍 ريلاي 5 فولت 10 أمبير: حل التحكم المثالي للمشاريع الإلكترونية

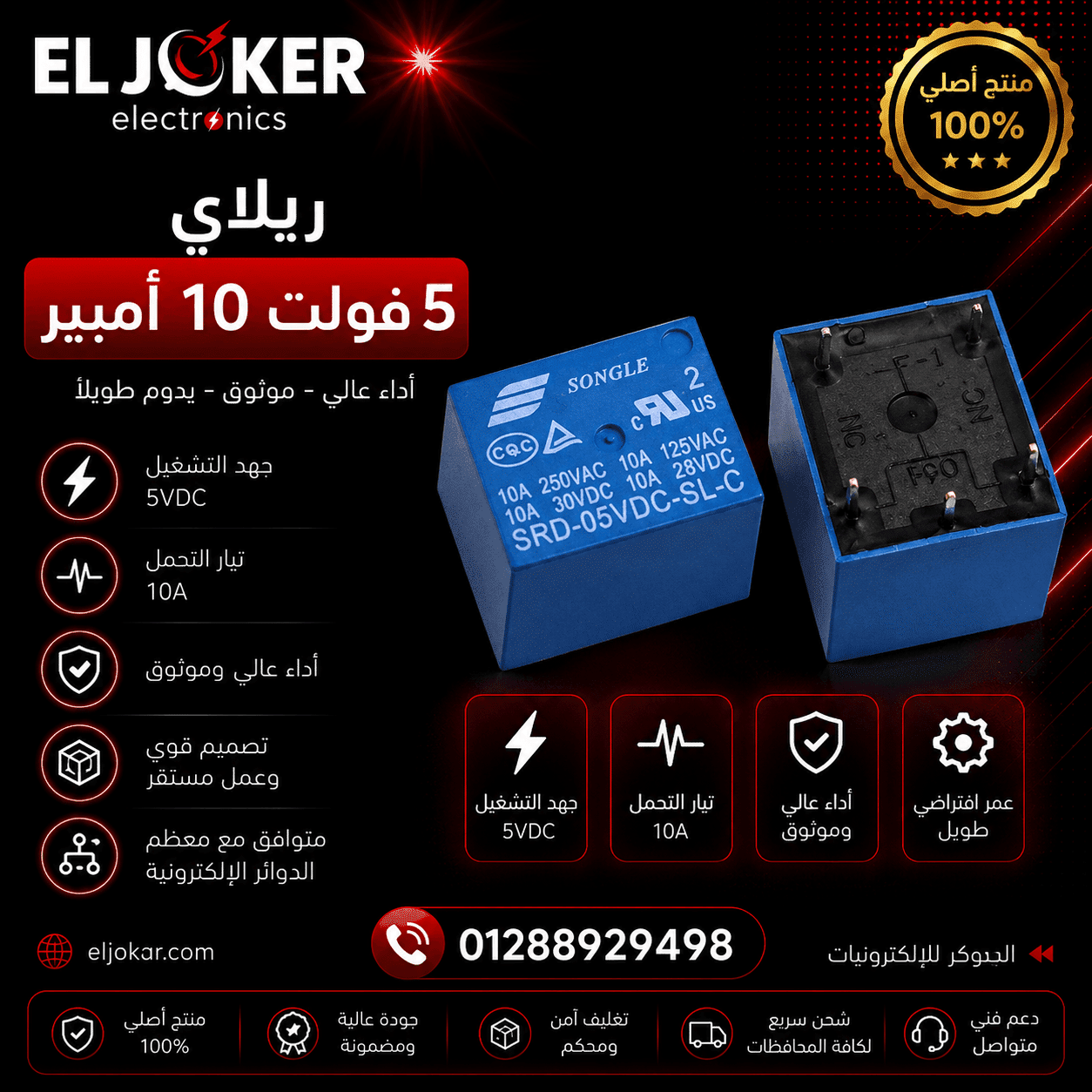

يعتبر ريلاي 5 فولت 10 أمبير (SRD-05VDC-SL-C) أحد أشهر وأكثر المرحلات استخداماً في العالم، حيث يجمع بين الحجم الصغير والقدرة العالية على التحكم في الأحمال الكهربائية. صُمم هذا الريلاي ليعمل بجهد 5 فولت تيار مستمر، ويوفر سعة تلامس تصل إلى 10 أمبير عند 240 فولت تيار متردد (أو 28 فولت تيار مستمر)، مما يجعله الخيار الأمثل للتحكم في المحركات، السخانات، الإضاءة، وأنظمة الأتمتة المنزلية.
يتميز هذا الريلاي بموثوقيته العالية وعمره الطويل حيث يصل عدد العمليات الميكانيكية إلى 10 ملايين عملية والكهربائية إلى 100 ألف عملية تحت الحمل المقنن. كما يحمل شهادات دولية مثل UL، CUL، TUV، مما يؤكد جودته وسلامته للاستخدام في التطبيقات الصناعية والمنزلية.
في الجوكر للالكترونيات، نوفر لكم النسخة الأصلية من هذا الريلاي بضمان الجودة والأصالة، مع دعم فني متخصص لمساعدتكم في اختيار القطعة المناسبة لمشروعكم.
💡 من واقع الخبرة (Human Expertise Mode): في الجوكر للالكترونيات، نرى آلاف العملاء يستخدمون ريلاي 5 فولت 10 أمبير في مشاريع Arduino، أنظمة المنزل الذكي، ووحدات التحكم الصناعية. أحد عملائنا أخبرنا أنه استخدمه للتحكم في مضخة مياه 1 حصان عن بعد، وعمل بثبات لأكثر من 3 سنوات دون أي أعطال. هذه القصة تعكس موثوقية هذا الريلاي الاستثنائية.
✨ أبرز مزايا ريلاي 5 فولت 10 أمبير الأصلي
جهد ملف 5VDC
متوافق مع Arduino و Raspberry Pi
تيار تلامس 10A @ 240VAC
يتحمل أحمالاً ثقيلة
شهادات UL / CUL / TUV
جودة معتمدة عالمياً
عمر ميكانيكي 10⁷ عملية
موثوقية طويلة الأمد
نطاق حرارة -25°C إلى +70°C
مناسب للبيئات المختلفة
عبوة مدمجة 15.5×10.5×19.5mm
سهل التركيب على PCB
مقاومة تلامس ≤ 100mΩ
فقدان منخفض للطاقة
متوفر بإصدارات محكمة (Sealed)
حماية من الغبار والرطوبة
⚙️ المواصفات الفنية الكاملة (من داتا شيت SRD-05VDC-SL-C)
المعلمةالقيمة / الشرطالوحدة
| جهد الملف الاسمي | 5 | VDC |
| تيار الملف @ 20°C | 71.4 (نموذجي) / 89.3 (أقصى) | mA |
| مقاومة الملف | 70 ±10% | Ω |
| استطاعة الملف | 0.36 (حساسية عالية) / 0.45 (قياسي) | W |
| جهد السحب (Pull-in) | ≤ 75% من الجهد الاسمي (3.75V) | VDC |
| جهد الإسقاط (Drop-out) | ≥ 10% من الجهد الاسمي (0.5V) | VDC |
| أقصى جهد تطبيق مستمر | 120% من الجهد الاسمي (6V) | VDC |
| سعة التلامس (مقاومة) | 10A @ 240VAC / 10A @ 28VDC | – |
| سعة التلامس (حثية) | 5A @ 120VAC / 5A @ 28VDC (L/R=7ms) | – |
| مقاومة التلامس | ≤ 100 | mΩ |
| زمن التشغيل | ≤ 10 | ms |
| زمن الإسقاط | ≤ 5 | ms |
| جهد العزل (ملف/تلامس) | 1500VAC لمدة 1 دقيقة | – |
| مقاومة العزل | ≥ 100 @ 500VDC | MΩ |
| درجة حرارة التشغيل | -25 ~ +70 | °C |
| العمر الميكانيكي | 10⁷ | عملية |
| العمر الكهربائي | 10⁵ (عند الحمل المقنن) | عملية |
ملاحظة: القيم المذكورة أعلاه وفقاً لداتا شيت شركة Songle Relay. توفر الجوكر للالكترونيات النسخ الأصلية فقط.
🔌 توزيع الأطراف – SRD-05VDC-SL-C
ريلاي 5V 10A (SRD)
(منظر علوي)
┌───┐
1│ │
┌┴─┐ │
3 │ │ │
└──┴─┘
2 4
التوصيل:
1-2 = ملف (5V)
3 = طرف التلامس المشترك (COM)
4 = ملامس مفتوح عادة (NO)
الترتيب: الأطراف 1 و 2 = ملف التحكم (5V). الطرف 3 = COM (المشترك). الطرف 4 = NO (مفتوح عادة).
| 1 | Coil + | طرف الملف الموجب (يوصى بـ 5V) |
| 2 | Coil – | طرف الملف السالب (GND) |
| 3 | COM | الطرف المشترك للتلامس |
| 4 | NO | مفتوح عادة – يتصل مع COM عند تنشيط الملف |
📐 دوائر التطبيق النموذجية (باستخدام ترانزستور مع Arduino)
توصيل ريلاي 5V مع Arduino UNO:
Arduino 5V ──┬── مقاومة 1kΩ ──┬── قاعدة ترانزستور NPN (BC547)
│ │
└─────────────────┴── باعث (Emitter) ── GND
Collector ──┬── ملف الريلاي (طرف 1) ──┬── طرف 2 ── GND
│ │
└── دايود 1N4007 (عكسي) ──┘
الريلاي: COM (طرف 3) ── مصدر الحمل (Live)
NO (طرف 4) ── الحمل (لمبة/محرك) ── Neutral
🔹 دائرة تحكم نموذجية باستخدام Arduino أو أي متحكم 5V. يجب استخدام ترانزستور NPN (مثل BC547) ودايود حماية (1N4007) لامتصاص الضغط العكسي عند إيقاف الملف.
📱 أين تجد ريلاي 5 فولت 10 أمبير؟ التطبيقات الحقيقية
🏠 أنظمة المنزل الذكي (Smart Home)
🔌 التحكم في الإضاءة والمصابيح
🚗 أنظمة السيارات (مصابيح، أجهزة)
🏭 وحدات تحكم صناعية (PLC)
💡 دوائر حماية الزائد
🎛️ أجهزة الصوت (تشغيل مكبرات)
🔋 أنظمة الشحن وتوزيع الطاقة
بفضل قدرته على تحمل 10 أمبير، يمكن استخدام هذا الريلاي للتحكم في السخانات، المضخات، المحركات الصغيرة، وأجهزة التكييف المنزلية. كما يستخدم على نطاق واسع في مشاريع الأتمتة المنزلية والصناعية.
📊 مقارنة: ريلاي 5V 10A مقابل ريلاي 12V 10A
الميزةريلاي 5V 10A (SRD-05VDC-SL-C)ريلاي 12V 10A (SRD-12VDC-SL-C)
| جهد الملف | 5VDC | 12VDC |
| تيار الملف | ~71 mA | ~30 mA |
| مقاومة الملف | 70Ω | 400Ω |
| استطاعة الملف | 0.36W | 0.36W |
| جهد السحب | 3.75V | 9V |
| التطبيقات المناسبة | Arduino, Raspberry Pi, 5V logic | أنظمة 12V (سيارات، PLC) |
اختيار الجهد المناسب يعتمد على مصدر التحكم. إذا كنت تستخدم متحكم 5V، فإن هذا الريلاي هو الخيار الأمثل. للتطبيقات التي تعمل بجهد 12V (مثل السيارات)، يمكنك الاطلاع على ريلاي 12 فولت 10 أمبير المتوفر أيضاً لدينا.
🔄 بدائل متاحة في الجوكر للالكترونيات
📚 مصادر تقنية موثوقة – داتا شيت وروابط dofollow
جميع الروابط أعلاه موثوقة وتحتوي على معلومات تقنية دقيقة حول هذا الريلاي وقطع إلكترونية أخرى. ننصح بتحميل الداتا شيت قبل التصميم.
🚚 سياسة الشحن – الجوكر للالكترونيات
- ✅ يتم الشحن بعد يوم عمل واحد من تأكيد الطلب.
- ✅ مدة الاستلام من 24 إلى 48 ساعة من تاريخ الشحن الفعلي (داخل مصر).
- ✅ تغليف ESD-Safe لحماية الشرائح الحساسة.
- ✅ إرسال رقم تتبع عبر واتساب أو البريد الإلكتروني فور الشحن.
ضمان الجودة: استبدال فوري لأي عيب مصنعي خلال 14 يومًا.
📋 سياسة الاسترجاع | 🔒 سياسة الخصوصية
🛠️ نصائح من فنيين خبراء لاستخدام ريلاي 5 فولت 10 أمبير
- حماية الملف: أضف دايود 1N4007 عكسياً على طرفي الملف لحماية الدوائر الإلكترونية من الضغط العكسي عند إيقاف التشغيل.
- تيار الملف: يتطلب هذا الريلاي تيار 70-90 مللي أمبير. إذا كنت تستخدم متحكم دقيق، استخدم ترانزستور (مثل BC547) وليس الخرج مباشرة.
- توصيل التلامسات: تأكد من أن الحمل (خاصة المحركات) لا يتجاوز 10 أمبير. استخدم مبدد حرارة إذا لزم الأمر.
- اختيار النوع المحكم (Sealed): في البيئات الرطبة أو المغبرة، يفضل استخدام النسخة المحكمة (Suffix ‘S’) لحماية التلامسات.
- اختبار الدائرة: استخدم لمبة اختبار 100 واط للتأكد من عمل الريلاي قبل توصيل الأحمال الحساسة.
🔧 هذه النصائح مستخلصة من تجارب فنيين محترفين وتضمن تشغيلاً آمناً وطويل الأمد.
💡 قصص من الواقع – كيف غيّر ريلاي 5 فولت 10 أمبير تجربة المستخدمين
“استخدمت ريلاي 5 فولت مع Arduino للتحكم في إضاءة المنزل عن بعد. التركيب كان سهلاً، والريلاي يعمل بثبات منذ أكثر من عامين. أنصح به بشدة.” – أحمد ر. (مهندس برمجيات)
“في مشروع لتحكم بمصابيح LED خارجية للسيارة، استخدمت هذا الريلاي مع منظم 5V. العملية سلسة والتيار 10A يكفي لجميع المصابيح. موثوقية عالية.” – محمود ف. (هواة)
“في ورشتنا، نستخدم هذه المرحلات للتحكم في مضخات المياه الصغيرة. الأداء ممتاز، ولم نرَ أي عطل بعد أكثر من 50 ألف دورة.” – خالد ع. (صاحب ورشة)
