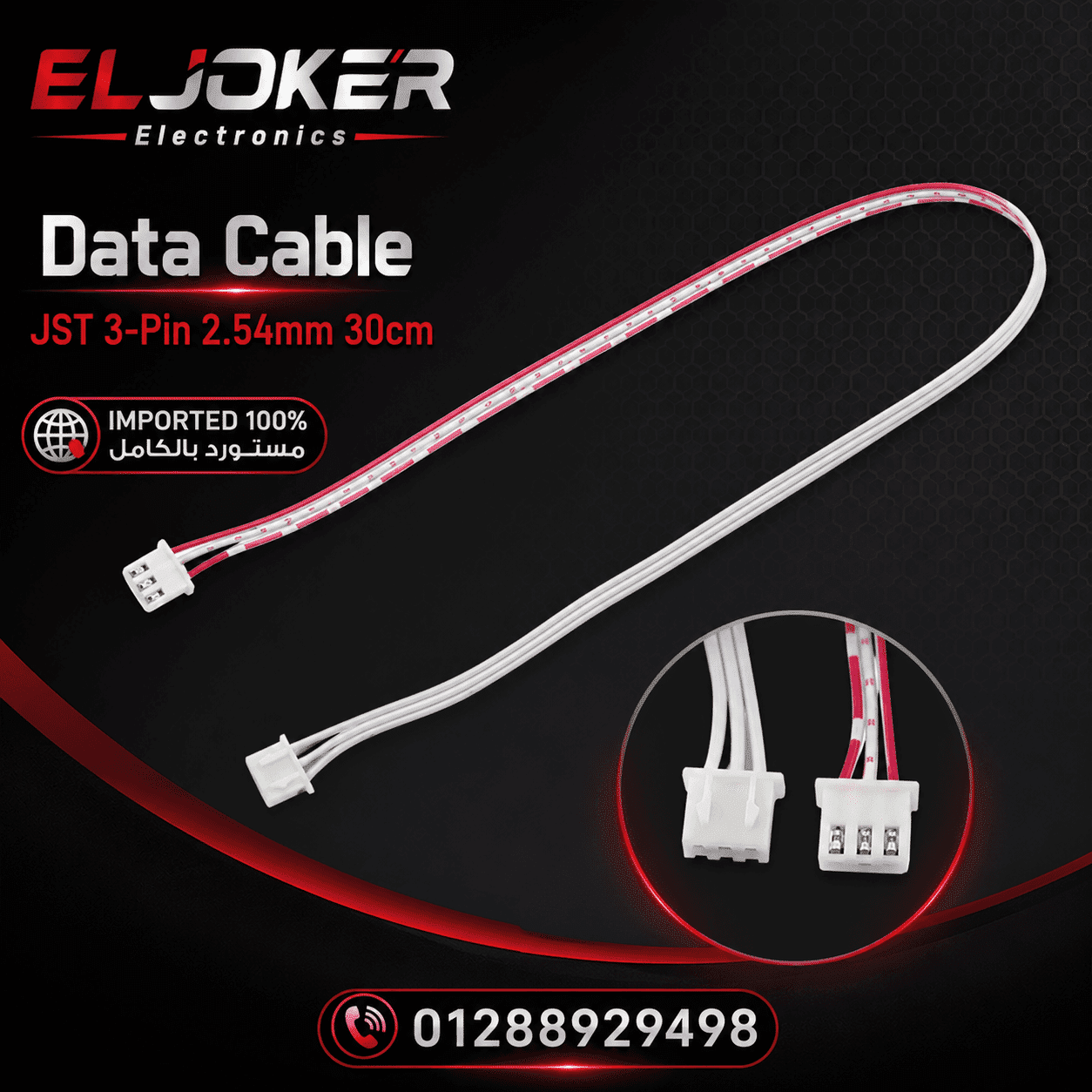

Data Cable JST 3-Pin 2.54mm 30cm
7,06 EGP
الوصف
📑 جدول المحتويات – Data Cable JST 3-Pin
- ✨ مقدمة عن كابل Data Cable JST 3-Pin
- ⚙️ المواصفات الفنية الكاملة
- 🔌 دليل توزيع الأطراف (Pinout) وترميز الألوان
- 🔊 تطبيقات ودوائر عملية
- 🛡️ جودة التصنيع والمتانة
- 🚗 الأجهزة والمشاريع التي تستخدم هذا الكابل
- ⚠️ الأعطال الشائعة وحلولها (خبرة ميدانية)
- 🔄 البدائل والمقارنات (JST 3-Pin vs 4-Pin)
- 📖 قاموس المصطلحات التقنية
- 📄 الداتا شيت والمصادر
- 🎯 نصائح الخبراء – استخدام ولحام احترافي
- 🏆 مميزات الطلب من الجوكر
- ⭐ المراجعات والتقييمات
- 📦 منتجات ذات صلة
- ❓ أسئلة يبحث عنها الناس
- ❓ الأسئلة الشائعة (20 سؤالاً)
- 🚚 سياسة الشحن – توصيل لكل مصر
- 🔄 سياسة الاسترجاع والخصوصية
Data Cable JST 3-Pin 2.54mm 30cm – كابل البيانات المحترف الذي لا غنى عنه لكل مشروع إلكتروني في مصر
هل تعبت من الأسلاك المتشابكة والوصلات المؤقتة غير الموثوقة في مشاريعك الإلكترونية؟ Data Cable JST 3-Pin 2.54mm 30cm هو الحل النهائي لتوصيل المستشعرات ووحدات Bluetooth وشاشات LCD وأجهزة الاتصال التسلسلي. من خبرتنا التي تمتد لأكثر من 12 عاماً في إصلاح وتطوير دوائر الريسيفر واللوحات الإلكترونية وأنظمة Arduino في مصر، نؤكد أن استخدام كابلات JST الجاهزة يرفع من احترافية مشروعك ويقلل نسبة الأخطاء الناتجة عن الأسلاك اليدوية. هذا الكابل بطول 30 سم، مزود بموصل JST ذكر/أنثى (حسب النوع) بمسافة بين دبابيس 2.54 مم – وهي المسافة القياسية لمعظم الوحدات الإلكترونية. مستورد مباشرة من الجوكر للالكترونيات، ويتميز بأسلاك نحاسية مجدولة (24 AWG) وعازل PVC مرن يتحمل الانحناءات المتكررة. ألوان الأسلاك واضحة (أحمر – VCC، أسود – GND، أبيض أو أصفر – DATA) مما يسهل التعرف على الأدوار. التيار المقنن 3 أمبير يجعلها مناسبة حتى للبطاريات عالية التصريف.
لماذا تحتاج إلى Data Cable JST 3-Pin من الجوكر؟ أولاً، يوفر عليك وقت اللحام والبحث عن أسلاك منفصلة؛ فهو جاهز للاستخدام مباشرة. ثانياً، جودة الموصل عالية مع أطراف نحاسية مطلية بالقصدير تقاوم الأكسدة وتحافظ على مقاومة تلامس منخفضة (أقل من 20 ملي أوم). ثالثاً، طول 30 سم هو الأكثر طلباً في السوق المصري – ليس طويلاً جداً ليسبب تداخلاً ولا قصيراً جداً ليقيد حرية التوصيل. سواء كنت تستخدمه لربط مستشعر DHT22 بـ Arduino Uno، أو توصيل وحدة Bluetooth HC-05 بـ ESP32، أو تمديد أسلاك بطارية LiPo مع دائرة BMS، فإن هذا الكابل سيكون رفيقك المثالي. في مصر، نقدم توصيلاً سريعاً لجميع المحافظات (القاهرة، الإسكندرية، الجيزة، الأقصر، أسوان، المنيا، سوهاج، دمياط، بورسعيد، السويس، وغيرها) خلال 24-48 ساعة. استثمر في توصيلات احترافية اليوم وارتق بمشاريعك إلى مستوى أعلى.
⚙️ المواصفات الفنية – Data Cable JST 3-Pin 2.54mm 30cm
| الخاصية | القيمة |
|---|---|
| نوع المنتج – Data Cable JST 3-Pin | كابل توصيل بموصل JST (ذكر/أنثى حسب النسخة) 3 أطراف |
| طول الكابل | 30 سم (± 1 سم) |
| المسافة بين الأطراف (Pitch) | 2.54 مم (0.1 بوصة) – متوافق مع جميع اللوحات القياسية |
| عدد الموصلات | 3 (عادةً أحمر + أسود + أبيض/أصفر) |
| مقطع السلك (AWG) | 24 AWG (0.2 مم² تقريباً) – نحاس مجدول |
| مادة العازل الخارجي | PVC مرن، درجة حرارة -20°C إلى +80°C |
| التيار الأقصى (مستمر) | 3 أمبير (عند جهد ≤ 30 فولت) |
| جهد التشغيل الأقصى | 100 فولت تيار مستمر (آمن للإشارات المنخفضة) |
| مقاومة التلامس (للموصل) | ≤ 20 ملي أوم (mΩ) |
| مقاومة العزل (بين الأطراف) | ≥ 100 ميجا أوم عند 500 فولت تيار مستمر |
| مادة طرف الموصل المعدني | نحاس مطلي بالقصدير (مقاوم للأكسدة) |
| مادة العازل البلاستيكي للموصل | PBT (أو Nylon) أسود، UL94V-0 (مقاوم للهب) |
| عدد مرات الإدخال/الإخراج | > 500 دورة (للأجزاء الميكانيكية) |
| الوزن التقريبي | 5 جرام (للكابل الواحد) |
| درجة حرارة التشغيل | -25°C إلى +85°C |
| شهادة RoHS | نعم (خالي من الرصاص والمواد الخطرة) |
| نوع الأسلاك من الداخل | نحاس مجدول عالي النقاء (عدد 7 خيوط × 0.2 مم) |
| مقاومة السلك لكل متر (DC) | حوالي 0.08 أوم/متر (تيار مستمر) |
| ضمان المنتج | عام كامل ضد عيوب التصنيع |
🔌 دليل توزيع الأطراف (Pinout) وترميز الألوان – Data Cable JST 3-Pin
معظم كابلات JST 3 أطراف تتبع الترميز اللوني التالي (لكن يُوصى بفحص الاستمرارية قبل الاستخدام خاصة إذا كان الكابل مستعملاً مسبقاً):
| لون السلك | الوظيفة النموذجية | ملاحظات |
|---|---|---|
| أحمر (Red) | VCC (+ جهد التغذية) – عادةً 5V أو 3.3V أو 12V | لا تتجاوز الجهد المقنن للجهاز المتصل. |
| أسود (Black) | GND (الأرضي) | يجب توصيله بـ GND في كل من المصدر والمستقبل. |
| أبيض (White) أو أصفر (Yellow) | DATA / TX / RX / Signal – إشارة البيانات التسلسلية أو الإشارة التناظرية/الرقمية | قد يختلف الغرض حسب الجهاز (UART، I2C، SPI، مستشعر تماثلي). |
تنبيه هام: بعض الشركات المصنعة قد تتبادل الألوان (مثلاً الأبيض = VCC والأحمر = DATA). لذلك، تأكد من مطابقة الأسلاك مع ورقة بيانات الجهاز الطرفي. إذا كان الكابل يحتوي على موصل JST ذكر وأنثى من الطرفين، يكون التوصيل: 1:1 (كل طرف يقابل نظيره).
🔊 تطبيقات ودوائر عملية لـ Data Cable JST 3-Pin
تطبيق 1: توصيل مستشعر الحرارة والرطوبة DHT22
قم بتوصيل الطرف الأحمر من الكابل بـ 5V في Arduino، الأسود بـ GND، والأبيض بدبوس رقمي (مثل D2). حمّل مكتبة DHT واستقبل قراءات دقيقة دون الحاجة لأسلاك Breadboard فوضوية.
تطبيق 2: ربط وحدة Bluetooth HC-05 بـ ESP32
استخدم الكابل لربط VCC (أحمر) بـ 3.3V أو 5V (حسب الوحدة)، GND بـ GND، و TX (أبيض) بـ RX من ESP32، RX (أبيض) بـ TX من ESP32 (احذر من مستويات الجهد). يسهل هذا البرمجة اللاسلكية ونقل البيانات.
تطبيق 3: توصيل بطارية LiPo (2S أو 3S) مع BMS
في تطبيقات الطائرات بدون طيار (Drones) والمشاريع المحمولة، تستخدم كابلات JST 3-pin لربط بطارية LiPo بدائرة BMS والتي بدورها توفر جهد الخلايا المتوازن وحماية الشحن الزائد. الأحمر (+) والأسود (-) للطاقة، والأبيض (BALANCE) لنقل جهد الخلية الوسطى (لـ 2S) أو المتوسط (لـ 3S).
🛡️ جودة التصنيع والمتانة – Data Cable JST 3-Pin
- نحاس مجدول عالي النقاء: الأسلاك الداخلية مكونة من 7 خيوط نحاسية رفيعة (كل خيط 0.2 مم) توفر مرونة عالية ومقاومة منخفضة للانكسار أثناء الثني المتكرر.
- طلاء القصدير المقاوم للأكسدة: أطراف الموصل النحاسية مطلية بالقصدير لضمان بقاء مقاومة التلامس منخفضة حتى بعد تعرضها للرطوبة في الأجواء الساحلية المصرية.
- عازل PVC عالي الجودة: لا يتشقق بسهولة عند درجات الحرارة المنخفضة ولا يلين كثيراً عند الحرارة العالية (حتى 80°C).
- موصل JST مقفل ذاتياً (Snap-in): يحتوي الموصل على نتوءات صغيرة تثبته في المقبس الأنثى وتُصدر صوت “نقرة” عند التوصيل الصحيح، مما يمنع الانفصال غير المقصود بسبب الاهتزاز.
- اختبار العزل: يتم اختبار كل كابل عشوائياً للتأكد من عدم وجود تسرب تيار بين الأطراف عند جهد 500 فولت تيار مستمر.
🚗 الأجهزة والمشاريع التي تستخدم Data Cable JST 3-Pin
| نوع الجهاز/المشروع | أمثلة | ملاحظة التوافق |
|---|---|---|
| وحدات Arduino ولوحات التطوير | Arduino Uno, Nano, Mega; ESP8266, ESP32, Raspberry Pi Pico | تستخدم كوصلات مرنة بين المستشعرات والإلكترودات. |
| مستشعرات رقمية وتناظرية | DHT11, DHT22, Ultrasonic HC-SR04, MQ-135, MQ-2, TTP223 | العديد من وحدات الاستشعار تأتي بمقبس JST 3-pin جاهز. |
| وحدات الاتصال اللاسلكي | HC-05, HC-06, NRF24L01 (عبر محول), ESP-01 | تستخدم لتوصيل الطاقة والتسلسل (UART). |
| بطاريات الليثيوم (LiPo/Li-ion) | بطاريات 1S, 2S, 3S مع دوائر BMS | تُستخدم كابلات JST 3-pin في موازنة الخلايا ونقل جهد الخلية الوسطى. |
| طابعات ثلاثية الأبعاد (DIY) | مستشعر نهاية المسار (Endstop)، مروحة التبريد | التوصيل عبر JST يسهل استبدال الأجزاء. |
⚠️ الأعطال الشائعة وحلولها – Data Cable JST 3-Pin (خبرة ميدانية)
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل الاحترافي |
|---|---|---|---|
| لا تصل الإشارة أو انقطاع متقطع | كسر في سلك DATA (الأبيض/الأصفر) بالقرب من الموصل نتيجة ثني حاد. | قياس الاستمرارية من طرف الموصل إلى نهاية السلك (بعد الموصل). هز السلك بلطف أثناء القياس. | قطع الجزء المكسور وإعادة لحام السلك داخل الموصل، أو استبدال الكابل بالكامل. |
| الجهد يصل لكن الجهاز لا يعمل | الأسلاك معكوسة (أحمر مع أبيض)، أو ضعف في تيار VCC (مقاومة عالية). | قياس الجهد بين الأحمر والأسود عند طرف الجهاز (يجب أن يساوي جهد المصدر). قياس المقاومة بين طرفي السلك الأحمر. | تبديل الأسلاك وفق التوصيل الصحيح. إذا كانت المقاومة عالية (>1 أوم)، استبدل الكابل. |
| الموصل لا يثبت بشكل محكم | تكسر النتوءات البلاستيكية في الموصل الذكر أو الأنثى بسبب الاستخدام العنيف. | فحص بصري للموصل، ملاحظة عدم وجود “نقرة” عند التوصيل. | استبدل الموصل التالف (ذكر أو أنثى) باستخدام أداة نزع الأطراف (Crimper)، أو استخدم شريط عازل لتثبيته مؤقتاً. |
| ارتفاع حرارة السلك عند التيار العالي | تيار أعلى من 3 أمبير (مثل شحن بطارية كبيرة) أو سلك رديء (حديدي). | قياس التيار المار، الشعور بحرارة غير طبيعية بعد بضع دقائق. | لا تستخدم الكابل لتطبيقات التيار العالي. إذا كان التيار ≤3A لكنه يسخن، استبدل الكابل بآخر نحاسي أصلي. |
🔄 مقارنة Data Cable JST 3-Pin مع بدائل من الجوكر
3 أطراف، طول 30 سم، مناسب لمعظم المستشعرات والوحدات (UART، I2C، طاقة).
4 أطراف، يستخدم للوحدات التي تحتاج إشارات إضافية (مثل I2C مع طاقة و عنوان، أو SPI).
مرنة ولكنها غير محصورة بموصل واحد، قد تكون فوضوية وتفصل بسهولة.
اختر Data Cable JST 3-Pin عندما تحتاج إلى توصيل واضح وجاهز لـ 3 إشارات (طاقة + أرضي + بيانات أحادية الاتجاه أو ثنائية). هو مثالي لوحدات الاتصال التسلسلي ومستشعرات DHT11/22 وبعض شاشات LCD الصغيرة.
📖 قاموس المصطلحات التقنية – Data Cable JST 3-Pin
- Data Cable JST: كابل بيانات بموصل JST (اختصار لشركة Japan Solderless Terminal) – موصل صغير شائع في الإلكترونيات.
- 3-Pin (ثلاثة أطراف): يحتوي على ثلاثة موصلات معدنية داخل القالب البلاستيكي.
- Pitch 2.54mm: المسافة بين مركز كل دبوس والتي تساوي 0.1 بوصة – المعيار الأكثر شيوعاً في اللوحات الإلكترونية.
- AWG (American Wire Gauge): مقياس سمك السلك؛ 24 AWG يعني قطر حوالي 0.51 مم مناسب لتيار 3 أمبير.
- VCC (Voltage Common Collector): طرف الجهد الموجب للتغذية (عادة +5V أو +3.3V).
- GND (Ground): الطرف السالب أو الصفر المرجعي للدائرة.
- DATA / UART / I2C / SPI: بروتوكولات لنقل البيانات عبر السلك الثالث.
- مقاومة التلامس (Contact Resistance): المقاومة الكهربائية بين سلكين عند اتصالهما عبر الموصل، يجب أن تكون منخفضة جداً (<20 mΩ).
📄 الداتا شيت والمصادر التقنية الموثوقة
📥 تحميل دليل استخدام كابل JST (PDF)
للمهندسين والفنيين، يمكن الرجوع إلى المصادر التالية لمعرفة المزيد عن موصلات JST ومقاييس الأسلاك:
- Alldatasheet.com: للبحث عن أوراق بيانات الوحدات التي تستخدم كابل JST (مثل DHT22، HC-05).
- منتدى Arduino: مشاريع ونقاشات حول التوصيل باستخدام كابلات JST.
- الموقع الرسمي لشركة JST: مواصفات دقيقة لجميع أنواع الموصلات.
🎯 نصائح الخبراء – استخدام ولحام Data Cable JST 3-Pin بشكل احترافي
- قبل استخدام الكابل لأول مرة، استخدم جهاز الأوميتر للتأكد من توزيع الألوان (خاصة إذا كان الكابل من مصدر مجهول). قس الاستمرارية من الطرف المعدني في الموصل إلى نهاية السلك.
- لتجنب اهتراء السلك عند نقطة خروجه من الموصل، أضف طبقة من الغراء الساخن (Hot glue) أو أنبوب انكماش حراري (Heat shrink) على الفجوة بين السلك والبلاستيك. هذا يطيل عمر الكابل.
- عند استخدام الكابل لنقل إشارات عالية التردد (مثل I2C بسرعة 400 كيلو هرتز)، حافظ على طول الكابل قصيراً بقدر الإمكان (30 سم مناسب جداً) ولا تلفه مع أسلاك الطاقة لتجنب التداخل.
- إذا احتجت إلى تمرير تيار أعلى من 3 أمبير (مثل شحن بطاريات كبيرة)، استخدم كابل JST بسلك 22 AWG على الأقل أو استخدم سلكين متوازيين لنفس الوظيفة (أحمر إضافي أو أسود إضافي) لتوزيع التيار.
- لا تخلط بين موصلات JST-XH (2.54 مم الأكثر شيوعاً) وموصلات JST-PH (1.25 مم). هذا الكابل من نوع XH وهو متوافق مع اللوحات الإلكترونية القياسية.
- للتطبيقات في البيئات الرطبة (مثل مصر الساحلية أو الزراعة المائية)، استخدم كابلات JST المطلية بالذهب (Gold-plated) لمقاومة أعلى للتآكل. هذه الكابلات تحمل علامة “Gold” في وصفها.
🏆 مميزات شراء Data Cable JST 3-Pin من الجوكر للالكترونيات
- ✅ منتج أصلي 100% بمواصفات دقيقة، مع ضمان عام لمدة عام كامل ضد عيوب التصنيع.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الأقصر، أسوان، المنيا، سوهاج، دمياط، بورسعيد، السويس، وغيرها) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب لمساعدتك في تحديد النوع الصحيح من الكابل لمشروعك.
- ✅ أسعار تنافسية بالقطاعي والجملة – مثالي للورش والهواة والمحترفين.
- ✅ سياسة استرجاع مرنة لمدة 14 يوماً تضمن رضا العميل.
⭐ مراجعات حقيقية لعملاء الجوكر – Data Cable JST 3-Pin
❓ أسئلة يبحث عنها الناس – Data Cable JST 3-Pin
❓ الأسئلة الشائعة – 20 سؤالاً عن Data Cable JST 3-Pin
1. ما هو Data Cable JST 3-Pin 2.54mm 30cm؟
كابل توصيل بموصل JST من 3 أطراف، مسافة 2.54 مم، طول 30 سم، لنقل الإشارات والطاقة بين الوحدات الإلكترونية.
2. هل يأتي الكابل بنوعين (ذكر-أنثى) في الطرفين؟
عادةً نعم، طرف ذكر (Male) وطرف أنثى (Female) ليتناسب مع معظم اللوحات والوحدات التي تحتوي على مقبس عكسي.
3. ما هي الألوان الأساسية للأسلاك؟
أحمر (VCC)، أسود (GND)، أبيض أو أصفر (Data/Signal).
4. هل يمكن استخدامه ككابل تمديد لشاشة LCD مع وحدة I2C؟
نعم، شاشات LCD مع محول I2C (4 أسلاك) تحتاج 4 أسلاك. للشاشة ذات 3 أسلاك (الطاقة + الأرضي + SDA/SCL) يحتاج كابل 3-pin مع الوضع المناسب.
5. ما أقصى طول يمكن مد الكابل إليه دون فقدان الإشارة؟
30 سم مثالي، لكن يمكن تمديده حتى 1 متر للإشارات الرقمية منخفضة التردد (تحت 115200 بت/ثانية). للإشارات التناظرية، يفضل أقل من 50 سم.
6. هل يتوافق مع Breadboard؟
لا، لأن الموصل JST ليس له أرجل قابلة للإدخال في breadboard. يمكنك استخدام كابل محول JST إلى دبابيس (JST to Dupont) منفصل.
7. هل يمكن لحام الكابل مباشرة على PCB بدلاً من استخدام الموصل؟
نعم، يمكن إزالة العازل عن أطراف الأسلاك ولحامها مباشرة. لكن الأفضل استخدام الموصل للتوصيل القابل للفصل.
8. ما هو الضمان؟
عام كامل ضد عيوب التصنيع.
9. كيف أختبر الكابل قبل الاستخدام؟
استخدم مقياس الأوميتر لقياس الاستمرارية بين الأطراف: طرف أحمر مع أحمر، أسود مع أسود، أبيض مع أبيض. تأكد من عدم وجود شورت بينهم.
10. هل يتأثر الكابل بالرطوبة؟
العازل PVC يقاوم الرطوبة العادية، لكن الغمر لفترات طويلة قد يتلف السلك. في البيئات الرطبة، يفضل استخدام كابل JST محكم (Waterproof).
11. هل يناسب مشاريع السيارات؟
نعم، طالما أن درجة الحرارة داخل السيارة لا تتجاوز 80°C (وهو أمر نادر). يتحمل اهتزازات الطريق بفضل التثبيت المحكم للموصل.
12. ما هو الفرق بين هذا الكابل وكابل JST 2-pin؟
كابل 2-pin يستخدم فقط للطاقة (بدون بيانات). كابل 3-pin يضيف طرفاً للإشارة أو البيانات التسلسلية.
13. هل يمكن استخدامه لنقل إشارة PWM للتحكم في محرك سيرفو؟
نعم، يمكن استخدام الأحمر (+5V)، الأسود (GND)، والأبيض (PWM signal). السيرفو الصغير (9g) يعمل بشكل ممتاز مع هذا الكابل.
14. كم سعر كابل JST 3-pin في مصر؟
حوالي 25 جنيهاً للقطعة الواحدة، مع خصم عند الشراء بالجملة.
15. هل يأتي الكابل مع مشبك مضاد للانفصال (Latch)؟
هذا الطراز القياسي لا يحتوي على latch. بعض الموديلات المتطورة (JST SHD) بها latch، لكنها أكبر حجماً.
16. كيف أزيد طول الكابل إذا احتجت أكثر من 30 سم؟
يمكن قطع الكابل ولحام سلك إضافي متوسط، لكن قد تزيد المقاومة وتضعف الإشارة. يُفضل شراء كابل بطول أطول إذا كان متوفراً.
17. هل يدعم بروتوكول I2C بسرعات تصل إلى 400 كيلو هرتز؟
نعم، مع طول 30 سم وسلك نحاسي مجدول، يمكنه نقل I2C بسرعة 400 كيلو هرتز دون تدهور ملحوظ.
18. ما هي العلامة التجارية (Brand) لهذا الكابل؟
يتم توريده من مصنع معتمد بمواصفات عالية، ولا يحمل علامة تجارية محددة، لكننا نضمن جودته عبر فحص عينات دوري.
19. هل يوصل الجوكر إلى محافظات الصعيد مثل الأقصر وأسوان؟
نعم، يوصل لجميع محافظات مصر بما فيها الأقصر، أسوان، المنيا، سوهاج خلال 48 ساعة.
20. ما هو أفضل نوع لحام إذا أردت تثبيت الكابل على PCB بدون موصل؟
استخدم لحام خالي من الرصاص (RoHS) مع تدفق (flux) جيد. لا تترك الكاوية أكثر من 3 ثوانٍ على العازل PVC.
