Yellow Led 5mm (Transparent)
0,75 EGP
الوصف
📑 فهرس المحتويات (التنقل السريع)

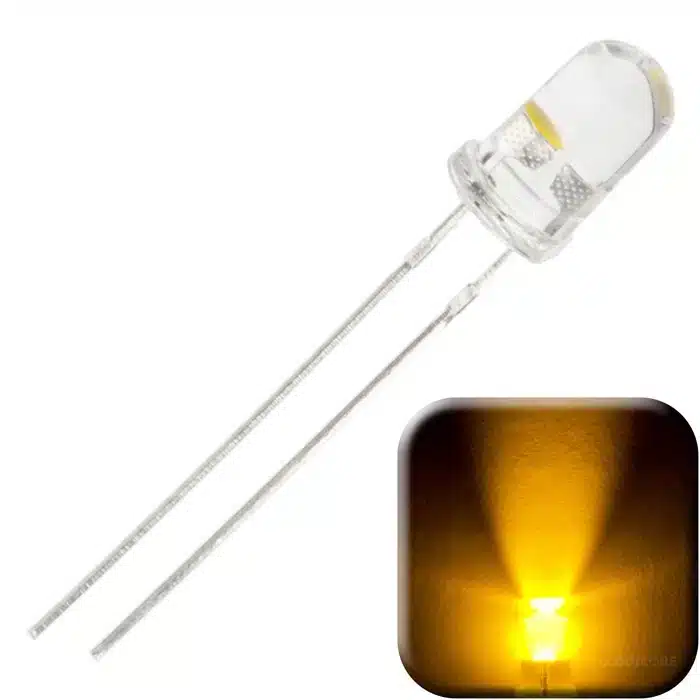

🟡 Yellow Led 5mm Transparent – الليد الأصفر المثالي للإشارات التحذيرية والمشاريع الإلكترونية
من خبرتنا في إصلاح أجهزة الريسيفر ولوحات التحكم الصناعية في مصر، نعلم أن الليد الأصفر Yellow Led 5mm هو الخيار الأول لإشارات التحذير والحالة المحايدة. الجوكر للالكترونيات يقدم هذا الليد الأصلي فائق السطوع (ميجا برايت) بعدسة شفافة، مما يوفر إضاءة قوية وزاوية رؤية 60 درجة. نحن مستورد مباشر ونوفر توصيل لجميع محافظات مصر خلال 24-48 ساعة. في هذا الدليل الشامل، ستتعرف على المواصفات الدقيقة، دوائر التوصيل، الأعطال الشائعة، والنصائح العملية المستخلصة من ورش الصيانة المصرية.
⚙️ المواصفات الفنية الأساسية لـ Yellow Led 5mm Transparent
مواصفات إضافية
📌 دليل الأقطاب – كيفية التمييز بين الأنود والكاثود
| القطب | العلامة المميزة | الوظيفة |
|---|---|---|
| الأنود (Anode) “+” | الطرف الأطول، السلك الداخلي الرفيع | يتصل بالجهد الموجب عبر مقاومة محددة. |
| الكاثود (Cathode) “-“ | الطرف الأقصر، قاعدة مسطحة على الحزمة، السلك الداخلي السميك | يتصل بالأرضي (GND). |
💡 تذكير: يمكن استخدام الملتيميتر في وضع قياس الدايود للتأكد من القطبية – إذا أضاء الليد خفيفاً، فإن الطرف الأحمر للمقياس يوصل بالأنود.
🔌 تكوينات التوصيل ودوائر التطبيق العملي
الدائرة الأساسية لليد الأصفر تتكون من مصدر طاقة، مقاومة، والليد نفسه. احسب المقاومة: R = (Vsupply – VF) / IF.
(R = (Vs – 2.1)/0.02)
- جهد 5V (أردوينو، رسيفرات): R = (5-2.1)/0.02 = 145 أوم → استخدم 150Ω أو 180Ω.
- جهد 12V (سيارات، لوحات صناعية): R = (12-2.1)/0.02 = 495 أوم → استخدم 560Ω أو 510Ω.
- تشغيل عدة ليدات على التوالي: مجموع الفولتيات يجب أن يقل عن جهد المصدر. ليدان أصفران على 12V: R = (12-4.2)/0.02 = 390Ω.
- تعديل السطوع PWM: يمكن ربط الأنود بمخرج PWM على متحكم لتغيير السطوع بتردد 500Hz-1kHz.
- دائرة تحذير بسيطة: بالتوازي مع مقاومة متغيرة أو مؤقت 555.
🛡️ أنظمة الحماية والتشخيص في دوائر LED
- مقاومة الحد من التيار: الحماية الأساسية. لا تشغل الليد بدون مقاومة.
- الحماية من انعكاس القطبية: إضافة دايود 1N4148 على التوالي يمنع التلف عند التوصيل العكسي.
- التشخيص السريع: إذا لم يضيء الليد، قم بقياس الجهد على الأنود (يجب أن يكون أعلى من VF) والتيار باستخدام الأميتر.
- حماية من التيار الزائد: استخدام مصدر تيار ثابت (LED driver) للمشاريع الاحترافية.
📺 الأجهزة والتطبيقات الشائعة لـ Yellow Led 5mm
| نوع الجهاز / التطبيق | الماركات / الأمثلة | ملاحظات التوافق |
|---|---|---|
| أجهزة الريسيفر (ستالايت) | Strong, Humax, Dreambox, Octagon | يستخدم لإشارة التحذير من انقطاع الإشارة أو التسجيل. |
| لوحات الأردوينو والمشاريع التعليمية | Arduino, ESP8266, Raspberry Pi | مثالي لتعليم الإلكترونيات الأساسية. |
| لوحات الكمبيوتر والمازر بورد | MSI, ASUS, Gigabyte | مؤشرات POST و Debug. |
| أجهزة الشحن الصناعية وباور بانك | عامة | إشارة خطأ أو شحن كامل. |
| لوحات تحذير في المعدات الثقيلة | معدات زراعية، لوحات كهرباء | جهد 12V-24V مع مقاومة مناسبة. |
⚠️ الأعطال الشائعة مع Yellow Led 5mm وحلولها (من واقع الورش المصرية)
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| لا يضيء نهائياً | عكس قطبية، مقاومة عالية جداً، تلف LED | قياس الجهد على الأنود والكاثود، فحص الاستمرارية. | عكس التوصيل، استبدال المقاومة بقيمة 150-220Ω، تغيير الليد. |
| إضاءة خافتة جداً | مقاومة كبيرة جداً، جهد تغذية منخفض | حساب التيار الفعلي من خلال قياس فرق الجهد على المقاومة. | تقليل قيمة المقاومة لتصل إلى 15-20mA. |
| وميض غير منتظم عند استخدام PWM | تردد منخفض (أقل من 100Hz) | مراقبة التردد بالأوسيلوسكوب. | زيادة تردد PWM إلى 500Hz على الأقل. |
| يحترق سريعاً أو يتغير لونه إلى البرتقالي | تيار زائد (أكثر من 30mA) أو جهد عالٍ بدون مقاومة | قياس التيار المار. | إضافة مقاومة مناسبة، تقليل جهد المصدر. |
🔄 البدائل والمقارنات: Yellow Led 5mm مقابل الألوان الأخرى
| النوع | الجهد الأمامي (VF) | التيار | الطول الموجي | التطبيق النموذجي |
|---|---|---|---|---|
| Yellow 5mm Transparent | 1.9-2.3V | 20mA | 590nm | تحذير، حالة وسط، مشاريع تعليمية |
| Red Led 5mm Transparent | 1.8-2.2V | 20mA | 640nm | إشارة طاقة، تشغيل، إنذار |
| Green Led 5mm Transparent | 2.0-2.4V | 20mA | 570nm | جاهز، موافق، طبيعي |
| Blue Led 5mm Transparent | 3.0-3.4V | 20mA | 470nm | تطبيقات عصرية، شاشات LED |
✅ خلاصة: إذا كنت بحاجة إلى ليد للتحذير أو الوضع المحايد، فإن Yellow Led 5mm هو الخيار الأمثل. يمكنك أيضاً شراء مجموعة من الألوان من الجوكر للالكترونيات.
📖 قاموس المصطلحات التقنية (Glossary)
- Yellow LED
- صمام ثنائي باعث للضوء أصفر، طول موجي 590nm.
- Anode
- القطب الموجب، الطرف الطويل.
- Cathode
- القطب السالب، الطرف القصير أو المسطح.
- Forward Voltage (VF)
- هبوط الجهد على الليد أثناء التوصيل الأمامي (2.1V نموذجي للأصفر).
- Current Limiting Resistor
- مقاومة تمنع التيار الزائد.
- PWM Dimming
- تعديل عرض النبضة لتغيير شدة الإضاءة ديناميكياً.
- Viewing Angle
- زاوية الرؤية التي ينخفض فيها السطوع إلى النصف (60°).
- Millicandela (mcd)
- وحدة قياس شدة الإضاءة للـ LED.
- Water Clear
- عدسة شفافة بالكامل، تعطي بقعة ضوء مركزة.
- GaAsP
- مادة زرنيخيد الغاليوم والفوسفيد (شبه موصل).
📄 ورقة البيانات (Datasheet) والمراجع التقنية
يمكنكم تحميل الداتاشيت المرجعي لليدات 5mm الشفافة من Vishay TLDR5800 (PDF) (ينطبق على اللون الأصفر مع اختلاف الطول الموجي). كما يمكنكم زيارة AllDatasheet للبحث عن “5mm yellow LED”. ننصح بالتواصل مع منتدى Arduino Forum لمشاريع التطبيقات العملية.
🧠 نصائح الخبراء – من تجربتنا في ورش الجوكر للالكترونيات (مصر)
- ✔️ استخدم مقاومة 220Ω كقيمة آمنة مع أي ليد 5mm على جهد 5V، حتى لو قلت شدة الإضاءة قليلاً.
- ✔️ عند تركيب الليد في لوحة الريسيفر، انتبه إلى أن بعض الأجهزة تستخدم 3.3V، احسب المقاومة بدقة (R = (3.3-2.1)/0.02 = 60Ω → استخدم 100Ω).
- ✔️ الليد الأصفر الشفاف يعطي مؤشرات أكثر وضوحاً في ضوء النهار مقارنة بالمصمت.
- ✔️ لتجنب احتراق الليد في دوائر السيارات (12-14V)، أضف مقاومة 680Ω إلى 1kΩ ولا تنسَ دايود حماية عكسي (1N4007).
- ✔️ عند شراء كميات كبيرة، تحقق من توحيد اللون وشدة الإضاءة بين الليدات.
- ✔️ استخدم مكثف 100nF على التوازي مع الليد في الدوائر التي بها ضوضاء كهربائية لتقليل الوميض.
🏆 لماذا تشتري Yellow Led 5mm Transparent من الجوكر للالكترونيات؟
- ✅ منتج أصلي 100% – مستورد مباشرة من شركات رائدة مثل Vishay, Kingbright.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، المنصورة، أسوان، الأقصر، سوهاج، دمياط، بورسعيد) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب 01288929498 لحساب المقاومة وحل مشاكلك التقنية.
- ✅ المستورد الرئيسي في مصر – أسعار تنافسية والجودة مضمونة.
- ✅ ضمان الاستبدال في حالة وجود عيب صناعي (فحص دقيق).
⭐ مراجعات وتقييمات العملاء
🔗 منتجات LED ذات الصلة من الجوكر للالكترونيات
بالإضافة إلى الليد الأصفر، يمكنك شراء Red Led 5mm Transparent لإشارات الطاقة، أو Green Led 5mm Transparent لإشارات الجاهزية، أو Blue Led 5mm Transparent للمشاريع الحديثة. جميعها بنفس الحزمة الشفافة والجودة العالية. يمكنكم أيضاً تصفح قسم قطع غيار الريسيفر للحصول على مكونات إضافية مثل المقاومات والمكثفات.
🔍 أسئلة يبحث عنها الناس (People Also Ask) حول Yellow Led 5mm
- ما قيمة المقاومة مع Yellow Led على 12V؟ R = (12-2.1)/0.02 = 495 أوم، نستخدم 560 أوم.
- هل يمكن استخدام الليد الأصفر كبديل للأحمر في دوائر الإنذار؟ نعم، لكن اللون الأصفر أقل شيوعاً للخطر الشديد، لكنه مقبول للتحذير المتوسط.
- ما زاوية الرؤية لليد 5mm الشفاف؟ عادة 60 درجة (نصف القدرة).
- هل الليد الأصفر يتحمل 5V مباشرة؟ لا أبداً، يجب استخدام مقاومة، وإلا سيحترق فوراً.
- كيف أميز بين الأنود والكاثود بدون قياس؟ الطرف الأطول هو الأنود (موجب)، والطرف الأقصر هو الكاثود (سالب).
❓ الأسئلة الشائعة الكاملة – 20 سؤالاً حول Yellow Led 5mm Transparent
1. ما أقصى تيار آمن لليد الأصفر 5mm؟
التيار المستمر 20mA، وأقصى تيار لحظي 30mA.
2. ما قيمة المقاومة المناسبة على 3.3V (مثل ESP32)؟
(3.3-2.1)/0.02 = 60 أوم، استخدم 100 أوم للأمان.
3. هل يمكن وصل ليدين أصفرين على التوالي على 5V؟
مجموع VF = 4.2V، المتبقي 0.8V، التيار سيكون حوالي 8mA فقط، قد لا يضيء بقوة كافية.
4. ما هو الفرق بين الليد الشفاف والمصمت من حيث السطوع؟
الشفاف يعطى بقعة ضوء مركزة وقوية، المصمت يوزع الضوء بشكل متساو لكن أقل سطوعاً.
5. كم ساعة يعمل الليد الأصفر قبل أن يضعف؟
في الظروف المثالية (تيار 20mA، حرارة 25°C) يعمل 50,000-100,000 ساعة.
6. كيف يمكن اختبار الليد بمقياس متعدد؟
وضع قياس الدايود، الطرف الأحمر على الأنود، الأسود على الكاثود، يجب أن يضيء خفيفاً.
7. ما أفضل تردد PWM للتحكم في السطوع دون وميض؟
من 500Hz إلى 1kHz.
8. هل يمكن استخدام الليد الأصفر في شاشات 7-segment؟
نعم، لكن تحتاج إلى 7 ليدات لكل خلية ويستخدم عادة الأحمر أو الأخضر.
9. ما هي المادة المستخدمة في صنع الليد الأصفر؟
GaAsP (زرنيخيد الغاليوم والفوسفيد) مع شوائب نيتروجين.
10. ما الفرق بين الليد الأصفر والأصفر العطري (amber)؟
الأصفر العطري له طول موجي أطول (600-610nm) ولون أعمق قليلاً.
11. هل يمكن تشغيل الليد الأصفر من بطارية 9V؟
نعم مع مقاومة 330-390 أوم.
12. كيف أحسب القدرة المستنزفة في المقاومة؟
P = I² × R = (0.02)² × 220 = 0.088 واط، تكفي مقاومة ربع واط.
13. ما هو القطب السالب في الليد؟
الكاثود: الطرف الأقصر والجسم المسطح.
14. هل يمكن إعادة استخدام الليد بعد احتراقه؟
لا، التلف دائم بسبب ارتفاع الحرارة الداخلية.
15. ما هو أقصى جهد عكسي يتحمله الليد؟
عادة 5V، لذا احذر من تطبيق جهد عكسي كبير.
16. هل يمكن لحام الليد مباشرة دون لوحة؟
نعم، ولكن لا تتجاوز 300°C لمدة تزيد عن 3 ثوانٍ.
17. لماذا يحتوي الليد الشفاف على رأس مدور؟
لتركيز الضوء وتحديد زاوية الرؤية.
18. هل يتأثر الليد بالرطوبة؟
نوعاً ما، يفضل تخزينه في بيئة جافة.
19. ما هي أشهر الشركات المصنعة لليدات 5mm؟
Vishay, Kingbright, Everlight, Lite-On.
20. هل يوفر الجوكر للالكترونيات شحن سريع لمحافظات مصر مثل المنيا والأقصر؟
نعم، نوفر توصيل لجميع المحافظات بما فيها المنيا، الأقصر، أسوان، سوهاج، خلال 24-48 ساعة.
🚚 سياسة الشحن والتوصيل في مصر
نشحن جميع منتجاتنا ومنها Yellow Led 5mm Transparent بعد يوم عمل من تأكيد الطلب، ويتم الاستلام خلال 24-48 ساعة من تاريخ الشحن لجميع محافظات الجمهورية (القاهرة، الإسكندرية، الجيزة، المنيا، الأقصر، بورسعيد، الإسماعيلية، البحيرة، الشرقية، دمياط، سوهاج، أسوان وغيرها). نتعاقد مع شركات شحن موثوقة لضمان وصول طلبك سليماً.
📜 سياسة الاسترجاع & الخصوصية
نضمن منتجات أصلية 100%، في حالة وجود عيب صناعي يمكنك الاستبدال خلال 14 يومًا وفق سياسة الاسترجاع. بياناتك محمية وفق سياسة الخصوصية.
