2N3904 40V 625mW 100@10mA,1V 0.2A NPN TO-92 Bipolar Transistor
1,00 EGP
الوصف
📑 فهرس المحتويات (التنقل السريع)
🔧 2N3904 ترانزستور NPN – الثنائي القطبي المثالي للتضخيم والتبديل السريع
من خبرتنا في صيانة أجهزة الريسيفر والدوائر الإلكترونية في مصر، يعتبر الترانزستور 2N3904 من أشهر وأكثر الترانزستورات استخداماً في التطبيقات العامة. نحن في الجوكر للالكترونيات نوفر هذا الترانزستور الأصلي NPN، بحزمة TO-92، بجهد 40V وتيار 200mA وقدرة 625mW. 2N3904 هو الخيار الأمثل للتبديل (Switching) ومضخمات الإشارة الصغيرة (Small Signal Amplifiers). نعمل كمستوردين مباشرين ونوفر توصيل سريع لجميع محافظات مصر خلال 24-48 ساعة. هذا الدليل الكامل يغطي كل ما تحتاج معرفته عن 2N3904.
⚙️ المواصفات الفنية الأساسية لترانزستور 2N3904
خصائص حرارية وإضافية

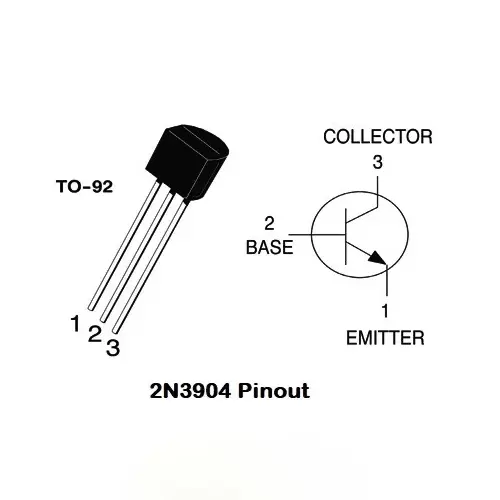

📌 دليل توزيع الأطراف لـ 2N3904 TO-92
عند النظر إلى الجهة المسطحة (الوجه الذي يحمل الكتابة)، تكون الأطراف من اليسار إلى اليمين: الباعث (E)، القاعدة (B)، المجمع (C).
| رقم الطرف | الاسم | الوظيفة التفصيلية |
|---|---|---|
| 1 (يسار) | Emitter (E) | الباعث، عادة يوصل إلى GND في دارة المفتاح، وهو مصدر الإلكترونات. |
| 2 (وسط) | Base (B) | القاعدة، تيار التحكم (Ib) يتحكم في التيار من المجمع إلى الباعث. |
| 3 (يمين) | Collector (C) | المجمع، يوصل بالحمل، يجمع حاملات الأغلبية. |
⚠️ ملاحظة: تختلف ترتيب الأطراف بين بعض الصانعين، دائماً تأكد من ورقة البيانات للتأكيد.
🔌 تكوينات التوصيل ودوائر التطبيق العملي لـ 2N3904
يستخدم 2N3904 بشكل رئيسي في ثلاث حالات كمفتاح إلكتروني، مضخم، أو متابع باعث. إليك أمثلة مبسطة:
Vcc —-(Load)—- Collector
Base —-/\/\/\—- Input (3.3V/5V)
Emitter —- GND
// 2- مضخم باعث مشترك (Common Emitter Amplifier)
Vcc —- Rc — Collector
Base — Rb — Vin
Re — Emitter — GND
خرج المكبر مأخوذ من Collector
- مفتاح إلكتروني (Switch): تشغيل مصباح LED، مرحل صغير، أو نقل إشارة رقمية. مع تيار قاعدة 5mA، يمكنه توصيل تيار يصل 150mA.
- مضخم إشارة صغير (Small Signal Amp): تضخيم إشارات الصوت أو الترددات المنخفضة حتى 300MHz. يتم ضبط نقطة التشغيل باستخدام مقاومات الانحياز.
- دارة مؤقت مونوستابل (Monostable): يستخدم مع مكثف ومقاومات لتوليد نبضة وحيدة.
- متابع باعث (Emitter Follower): يستخدم كمخزن مؤقت للجهد به ممانعة خرج منخفضة.
متى تستخدم كل تكوين؟ اختر وضع المفتاح when you need to turn a load on/off rapidly، ووضع المضخم when amplifying analog signals.
🛡️ نصائح حماية وتشخيص الترانزستور 2N3904
2N3904 لا يحتوي على حماية داخلية، لذا يجب مراعاة:
- مقاومة القاعدة: استخدم مقاومة مناسبة (1kΩ – 10kΩ) لتحديد تيار القاعدة ومنع تلف الوصلة (تتلف بسرعة إذا زاد التيار عن 50mA).
- تبديد الحرارة: لا تتجاوز قدرة 625mW، استخدم مشتت حراري إذا لزم الأمر (نادر مع TO-92).
- حماية الانعكاس العكسي: إضافة دايود عكسي بالتوازي مع الحمل الحثي (مثل المرحل) لتجنب انهيار الجهد العكسي على المجمع.
- التشخيص: باستخدام الملتيميتر (اختبار الدايود). تأكد من أنوصال القاعدة-باعث تكون ديود ذو جهد 0.6-0.7V، وقاعدة-مجمع كذلك، ولا توصيل بين باعث-مجمع في الاتجاهين.
📺 الأجهزة والتطبيقات التي تستخدم الترانزستور 2N3904
| نوع الجهاز / التطبيق | الماركات / الأمثلة | ملاحظات التوافق |
|---|---|---|
| أجهزة الريسيفر (ستالايت) | Strong, Humax, Dreambox | يستخدم في دوائر التحكم في الإشارات، التبديل بين الفولتيات، ودوائر الصوت. |
| لوحات الأردوينو والمشاريع التعليمية | Arduino UNO, Pro Mini, Raspberry Pi Pico | يستخدم كسائق لـ LED، محرك تيار، أو لتضخيم إشارات المتحكم. |
| مضخمات الصوت البسيطة | مكبرات استقبال الراديو، أجهزة الصوت المنزلية | في مراحل التضخيم قبل النهائية (pre-amplifier). |
| دوائر المؤقتات والمولدات | 555 timer circuits, astable multivibrators | كترانزستور تبديل أو كمكون لتوليد الذبذبات. |
⚠️ الأعطال الشائعة لـ 2N3904 وطرق حلها (من واقع الورش المصرية)
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| الترانزستور لا يعمل في وضع المفتاح (لا يمرر تيار) | قاعدة مفتوحة، مقاومة قاعدة كبيرة جداً، تلف الترانزستور | قياس جهد القاعدة (يجب أن يكون أعلى من 0.7V)، واختبار الدايود | تقليل قيمة مقاومة القاعدة (1kΩ)، استبدال الترانزستور |
| تيار المجمع منخفض جداً | تيار قاعدة غير كافٍ، المقاومة عالية | قياس تيار القاعدة باستخدام قانون أوم | تصميم مقاومة قاعدة بقيمة (Vb – 0.7)/Ib المطلوب |
| سخونة عالية جداً | تيار مجمع زائد (>200mA)، جهد عالي بين المجمع والباعث | حرارة باللمس، احمرار | تقليل الحمل، استخدام ترانزستور قدرة أعلى |
| كسب التيار (hFE) منخفض | قديم أو تالف جزئياً | قياس hFE عبر مقياس الترانزستورات | استبدال الترانزستور بآخر جديد من الجوكر |
🔄 البدائل المتاحة ومقارنة 2N3904 مع الترانزستورات المشابهة
| الموديل | النوع | VCBO (V) | IC (mA) | hFE (min) | المميزات |
|---|---|---|---|---|---|
| 2N3904 | NPN | 60 | 200 | 100@10mA | تردد عال 300MHz، متوفر بكثرة |
| BC547 | NPN | 50 | 100 | 110@2mA | كسب أعلى قليلاً، جهد أقل |
| PN2222A | NPN | 75 | 600 | 100@150mA | تيار أعلى، بديل قوي |
| 2N4401 | NPN | 60 | 600 | 100@150mA | تيار أكبر |
| S8050 | NPN | 40 | 700 | 85@100mA | تيار عالي وسعر منخفض |
✅ الخلاصة: اختر 2N3904 للتطبيقات عالية التردد (تصل 300MHz) وللتيار المعتدل. إذا كنت بحاجة تيار أعلى (600mA)، استخدم PN2222A أو 2N4401.
📖 قاموس المصطلحات التقنية لترانزستور 2N3904
- BJT (Bipolar Junction Transistor)
- ترانزستور ثنائي القطب، يعتمد على تيار القاعدة للتحكم في تيار المجمع.
- NPN
- نوع الترانزستور حيث تكون المنطقة الوسطى (القاعدة) من النوع P والمنطقتان الخارجيتان من النوع N.
- hFE (Beta)
- كسب التيار المستمر (DC current gain)، نسبة تيار المجمع إلى تيار القاعدة.
- VCEO
- أقصى جهد بين المجمع والباعث مع ترك القاعدة مفتوحة (40V لـ 2N3904).
- Saturation Voltage (VCE(sat))
- جهد التشبع بين المجمع والباعث عند تشغيل الترانزستور كمفتاح (≈ 0.2V).
- Cutoff Frequency (fT)
- التردد الذي يصبح عنده كسب التيار 1، لـ 2N3904 هو 300MHz.
- TO-92
- حزمة بلاستيكية صغيرة بثلاثة أطراف، شائعة للترانزستورات منخفضة القدرة.
- Common Emitter Amplifier
- تكوين مضخم حيث الباعث مشترك بين الدخل والخرج، يعطي أعلى كسب جهد.
📄 ورقة البيانات (Datasheet) والمراجع التقنية لـ 2N3904
للاطلاع على المنحنيات التفصيلية (خصائص الخرج، كسب التيار مقابل التردد، مناطق التشغيل الآمن)، نوصي بزيارة AllDatasheet.com والبحث عن “2N3904”. كما يمكنك استخدام alltransistors.com للمقارنة مع البدائل. منتدى Arduino Forum مليء بمشاريع تطبيقية باستخدام 2N3904.
🧠 نصائح الخبراء – من تجربتنا في الجوكر للالكترونيات (مصر)
- ✔️ عند استخدام 2N3904 كمفتاح، تأكد من حساب تيار القاعدة كـ Ic/hFE مع ترك هامش (استخدم Ib = Ic/10). مثال: لـ 100mA طلب، Ib=10mA، لذا مقاومة قاعدة من 5V (5-0.7)/0.01 = 430Ω (استخدم 470Ω).
- ✔️ لتحسين سرعة التبديل، يمكن إضافة مكثف صغير (10-100pF) بين القاعدة والأرضي، أو استخدام دارة Baker clamp.
- ✔️ عند قياس 2N3904 باستخدام الملتيميتر الرقمي، قد لا تظهر قيمة hFE إلا في بعض الأجهزة، لكن اختبار الدايود كافٍ عادة.
- ✔️ لا تتجاوز 200mA مستمر، وإلا سترتفع درجة حرارة الترانزستور وقد يحترق. للحمل الأكبر استخدم ترانزستور دارلينغتون أو MOSFET.
- ✔️ في دوائر التردد العالي (RF)، يمكن استخدام 2N3904 كمذبذب محلي حتى 150MHz.
- ✔️ حافظ على أطراف الترانزستور قصيرة لتقليل الحث الطفيلي في التطبيقات عالية التردد.
🏆 لماذا تشتري 2N3904 من الجوكر للالكترونيات؟
- ✅ منتج أصلي 100% – ترانزستورات 2N3904 مستوردة مباشرة من شركات موثوقة مثل ON Semiconductor, NXP, ST.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، المنصورة، أسوان، الأقصر، سوهاج، دمياط) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب لمساعدتك في تصميم الدوائر وحساب قيم المقاومات.
- ✅ المستورد الرئيسي في مصر – أسعار تنافسية وضمان الجودة.
- ✅ ضمان الاستبدال في حال وجود عيب صناعي (فحص سريع).
⭐ مراجعات وتقييمات العملاء
🔗 منتجات قد تهمك (ذات صلة بترانزستور 2N3904)
لإكمال مشروعك، قد تحتاج إلى مكثف سيراميك 10 ميكرو 25 فولت لفلترة جهد التغذية، أو ايسي TC5020 لقيادة مصابيح LED. كل هذه المكونات متوفرة في قسم قطع غيار الريسيفر.
🔍 أسئلة يبحث عنها الناس حول 2N3904
- ما أقصى تيار يمكن أن يمر في 2N3904 بأمان؟ 200mA (تيار مستمر)، و300mA كنبضة قصيرة.
- هل يمكن استخدام 2N3904 بدلاً من BC548؟ نعم في معظم الدوائر المنخفضة التردد (<100MHz)، فقط تحقق من ترتيب الأطراف.
- ما هو جهد التشبع (VCEsat)؟ حوالي 0.2V عند Ic=10mA, Ib=1mA.
- كيف أعرف أن الترانزستور تالف؟ قصر بين الأطراف أو لا يعطي كسب عندما تجربه في دائرة بسيطة.
- ما الفرق بين 2N3904 و 2N3906؟ 2N3904 هو NPN، بينما 2N3906 هو PNP (تكميلي).
❓ الأسئلة الشائعة – 20 سؤالاً حول ترانزستور 2N3904
1. ما هي الوظيفة الرئيسية لـ 2N3904؟
التبديل (Switch) والتضخيم (Amplification) للإشارات الصغيرة.
2. ما أقصى تيار يمكن أن يمر في القاعدة؟
50mA كحد أقصى مطلق.
3. هل يمكن استخدام 2N3904 لتشغيل محرك DC صغير؟
يمكن لمحركات تصل إلى 100mA فقط؛ للمحركات الأكبر استخدم ترانزستور طاقة.
4. كيف أحسب مقاومة القاعدة؟
R = (Vcontrol – Vbe) / Ib، مع Ib = Ic / hFE_min.
5. ما هو الحد الأقصى لجهد VCBO؟
60V.
6. ما قيمة مكثف الـ bypass في دوائر التضخيم؟
عادة 10-100µF يوازي مقاومة الباعث.
7. هل يمكن استخدام 2N3904 في دوائر 12V السيارات؟
نعم، بشرط ألا يتجاوز تيار المجمع 200mA.
8. ما الفرق بين NPN و PNP من حيث التوصيل؟
NPN يحتاج جهد قاعدة أعلى من الباعث بمقدار 0.7V ليعمل، بينما PNP يحتاج جهد قاعدة أقل من الباعث.
9. ما هو الترانزستور المكافئ بديل 2N3904؟
BC547, 2N2222A, PN2222, S8050.
10. هل يمكن اختبار الترانزستور بالأوميتر؟
نعم عبر وضع الدايود، يجب أن يظهر قراءة 0.6-0.7V بين قاعدة-باعث وقاعدة-مجمع في اتجاه واحد.
11. ما المقصود بـ hFE؟
نسبة تيار المجمع إلى تيار القاعدة في منطقة التشغيل الخطية.
12. هل 2N3904 جيد للترددات الراديوية؟
نعم، لديه fT=300MHz، مناسب حتى 150MHz.
13. كم تيار يستهلك 2N3904 في حالة الإطفاء الكامل (Cutoff)؟
تيار تسرب حوالي 50nA في الظروف العادية.
14. كيف يكتب رمز الترانزستور 2N3904 على الجسم؟
عادة يطبع “3904” أو “C3904” على الجسم الأمامي.
15. هل يمكن استخدامه في دوائر الجسر H؟
يمكن لجسور صغيرة جداً (تيارات تحت 200mA).
16. ما هو جهد انهيار باعث-قاعدة؟
6V كحد أقصى مطلق (Veb).
17. كيف يمكن تقليل زمن التبديل (Switching Speed)؟
باستخدام مقاومة قاعدة صغيرة، ودارة تسريع مثل Baker clamp.
18. ما هي أقصى قدرة يمكن تبديدها بدون مشتت حراري؟
625mW عند 25°C، وتنخفض مع ارتفاع الحرارة.
19. هل 2N3904 حساس للحرارة؟
نعم مثل كل أشباه الموصلات، يفضل تركه ضمن درجة حرارة التشغيل -55 إلى +150°C.
20. كيف أتواصل مع الجوكر للالكترونيات لشراء كميات بالجملة؟
عبر واتساب 01288929498 أو الموقع الإلكتروني eljokar.com.
