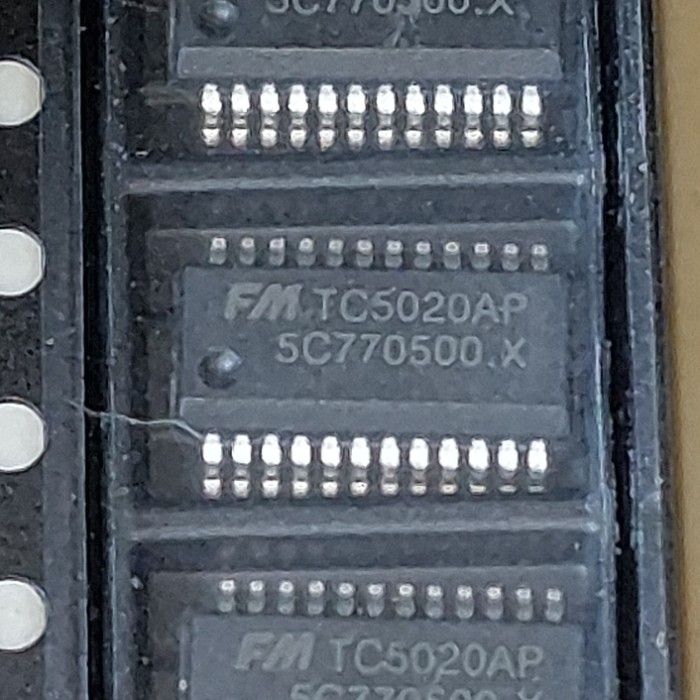

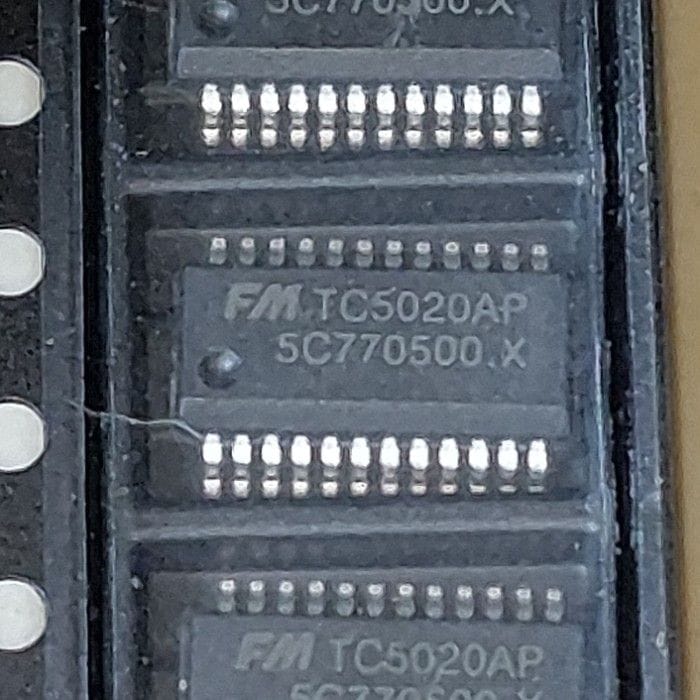

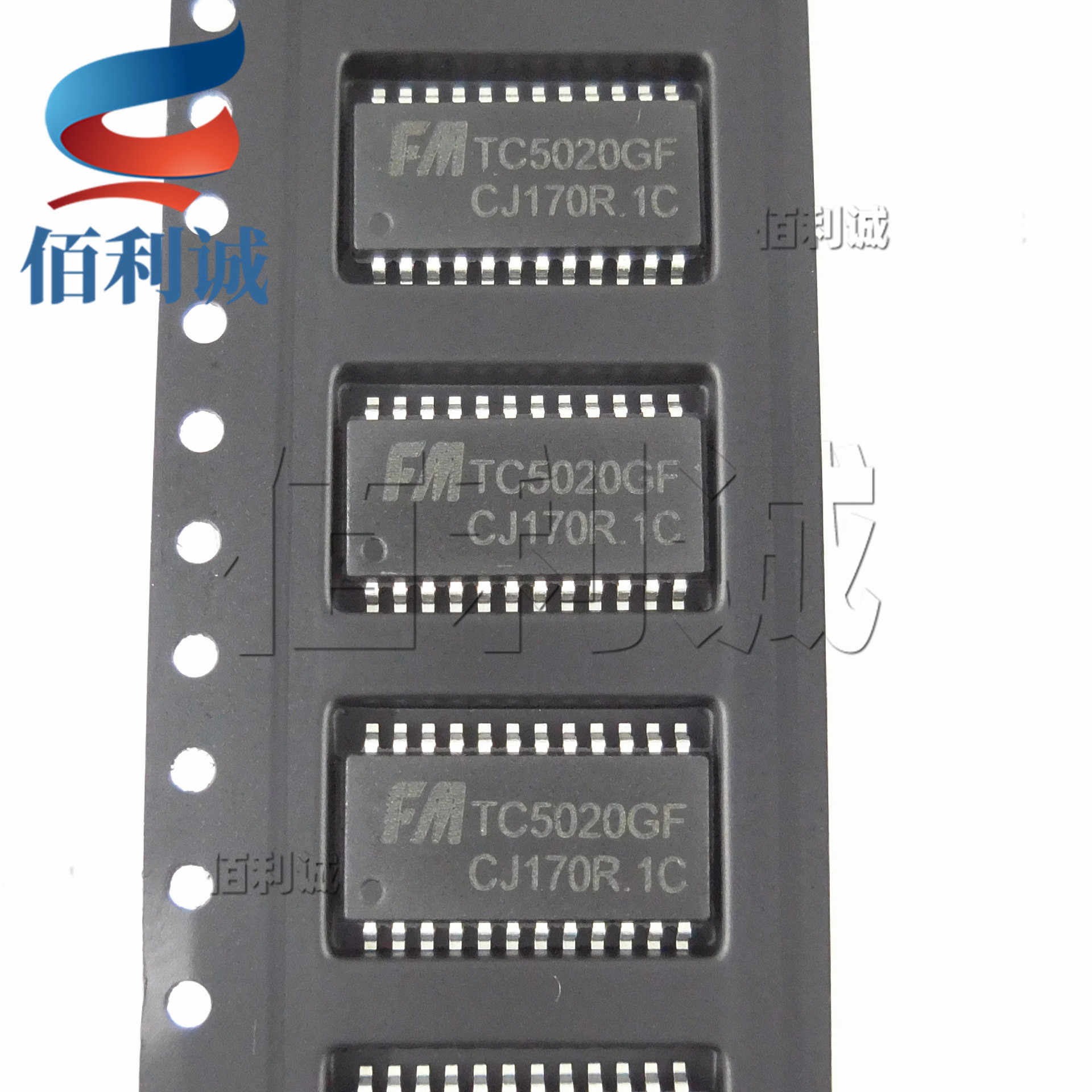

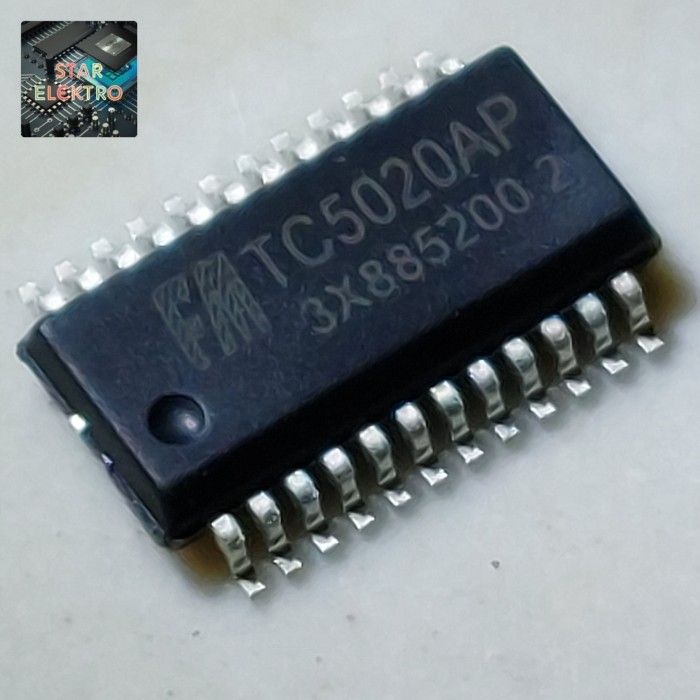

TC5020 الأصلي
16 قناة • 3-36mA • 25MHz • دقة ±1.5% • مثالي لشاشات LED
4.8 (92 تقييم)
شحن فوري
ضمان الجوكر
مقدمة عن IC TC5020
IC TC5020 هو دائرة متكاملة متخصصة من شركة فومان (Fine Made Electronics) لقيادة مصفوفات LED (LED Driver)، يتميز بوجود 16 قناة إخراج ثابتة التيار (Constant Current) مع تقنية CMOS المتطورة. تم تصميم هذا IC خصيصاً لتطبيقات شاشات LED واللوحات الإعلانية وإشارات المرور، حيث يوفر تياراً ثابتاً ومستقراً بغض النظر عن تغيرات جهد الحمل أو درجة الحرارة [citation:1].
يعمل TC5020 بجهد تشغيل من 3.3V إلى 5V، ويمكن برمجته لتيار إخراج يتراوح بين 3mA و 36mA (عند VDD=5V) عبر مقاومة خارجية واحدة (REXT) [citation:6]. يتميز هذا IC بدقة تيار عالية جداً: الفرق بين القنوات في نفس الشريحة أقل من ±1.5% (القيمة النموذجية) ولا يتجاوز ±2% كحد أقصى، والفرق بين الشرائح المختلفة أقل من ±1.5% (القيمة النموذجية) ولا يتجاوز ±3% كحد أقصى [citation:5][citation:6]. هذه الدقة العالية تضمن تجانساً ممتازاً في الإضاءة عبر مساحات العرض الكبيرة.
من أبرز ميزات TC5020 قدرته على تحمل جهد عالي على المخارج يصل إلى 11V، مما يسمح بتوصيل عدة LEDs على التوالي في كل قناة دون الحاجة لدوائر إضافية [citation:2][citation:3]. كما أنه يدعم تردد نقل بيانات يصل إلى 25MHz، مما يجعله مناسباً للتطبيقات التي تتطلب تحديثاً سريعاً للصورة مثل شاشات الفيديو الكبيرة [citation:1][citation:5].
الميزات الرئيسية لـ TC5020
16 قناة ثابتة التيار – 16 مخرج متطابقة لقيادة مصفوفات LED بأحجام مختلفة.
سرعة 25MHz – تردد نقل بيانات يصل إلى 25 ميجاهرتز، مناسب للشاشات عالية الدقة [citation:1].
تيار قابل للضبط – 3-36mA @5V، 3-20mA @3.3V عبر مقاومة خارجية REXT [citation:6].
دقة تيار عالية – ±1.5% بين القنوات، ±1.5% بين الشرائح (قيم نموذجية) [citation:5].
تحمل جهد عالي – 11V على المخارج، يسمح بتوصيل عدة LEDs على التوالي [citation:2].
استجابة سريعة – عرض نبضة دنيا 35ns مع الحفاظ على تناسق التيار [citation:5].
دائرة منع التجاوز – مدمجة للحد من تجاوز التيار (Overcurrent Suppression).
نطاق حراري واسع – يعمل من -40°C إلى +85°C [citation:4].
ورقة البيانات الكاملة (Datasheet)
🔹 جدول الأقصى المطلقة (Absolute Maximum Ratings)
| المعامل | الرمز | القيمة | الوحدة |
|---|---|---|---|
| جهد التغذية | VDD | -0.4 to 7.0 | V |
| تيار الإخراج لكل قناة | IOUT | 36 | mA |
| جهد الإخراج | VOUT | 11 | V |
| جهد الدخل | VIN | -0.4 to VDD+0.4 | V |
| تردد الساعة | FCLK | 25 | MHz |
| درجة حرارة التشغيل | TOPR | -40 to +85 | °C |
| درجة حرارة التخزين | TSTG | -55 to +150 | °C |
🔹 الخصائص الكهربائية (Electrical Characteristics)
| المعامل | الرمز | الشرط | القيمة | الوحدة |
|---|---|---|---|---|
| جهد التغذية | VDD | – | 3.3 – 5.0 | V |
| تيار الإخراج | IOUT | VDD=5V | 3 – 36 | mA |
| تيار الإخراج | IOUT | VDD=3.3V | 3 – 20 | mA |
| دقة التيار بين القنوات | ΔIOUT | نموذجي | ±1.5% | – |
| دقة التيار بين القنوات | ΔIOUT | أقصى | ±2.0% | – |
| دقة التيار بين الشرائح | ΔIOUT | نموذجي | ±1.5% | – |
| دقة التيار بين الشرائح | ΔIOUT | أقصى | ±3.0% | – |
| تغير التيار مع الجهد | %ΔIOUT/ΔVDS | – | 0.1%/V | – |
| تغير التيار مع الحرارة | %ΔIOUT/ΔT | – | 1% | – |
| جهد الدخل العالي | VIH | – | 0.7×VDD – VDD | V |
| جهد الدخل المنخفض | VIL | – | GND – 0.3×VDD | V |
| تيار VDD (التشغيل) | IDD(ON) | REXT=open | 2.0 | mA |
🔹 الخصائص الديناميكية (Dynamic Characteristics)
| المعامل | الرمز | الحد الأدنى | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| تردد نقل البيانات | FCLK | – | 25 | MHz |
| عرض نبضة CLK | TWCLK | 20 | – | ns |
| عرض نبضة LE | TWLE | 20 | – | ns |
| عرض نبضة OE | TWOE | 35 | – | ns |
| زمن الإعداد (Setup Time) | TSETUP | 5 | – | ns |
| زمن الإبقاء (Hold Time) | THOLD | 5 | – | ns |
IOUT = (VREF / REXT) × 15 ، حيث VREF = 1.19V تقريباً
مثال: للحصول على 15mA، استخدم REXT = (1.19V / 15mA) × 15 = 1.19KΩ
تطبيقات TC5020 في المشاريع العملية
شاشات LED الكبيرة – لوحات الإعلانات العملاقة، شاشات الملاعب، المسارح.
مصفوفات LED (LED Matrix) – لوحات P10، P5، P3 المستخدمة في شاشات التمرير والنصوص.
إشارات المرور الرقمية – لوحات عرض المعلومات على الطرق السريعة وإشارات المرور [citation:5].
لوحات الأسعار المتغيرة – Variable Message Signs في المحطات والمطارات [citation:6].
الأقفال الذكية (Smart Locks) – إضاءة LED للإشارة إلى حالة القفل [citation:9].
شاشات العرض في وسائل النقل – حافلات، قطارات، مطارات.
وحدات التحكم الصناعي – شاشات عرض بيانات الآلات والمعدات.
شاشات DMD (Dot Matrix Display) – المشاريع التعليمية والعروض التفاعلية.
مقارنة TC5020 مع مشغلات LED الأخرى
| الميزة | TC5020 | 74HC595 | DM13A / MBI5024 | FM6124 |
|---|---|---|---|---|
| نوع الإخراج | تيار ثابت (Constant Current) | جهد (Voltage) | تيار ثابت | تيار ثابت |
| عدد القنوات | 16 | 8 | 16 | 16 |
| نطاق التيار | 3-36mA | – | 5-90mA | 0.7-32mA |
| دقة التيار (بين القنوات) | ±1.5% | – | ±3% | ±1.25% |
| دقة التيار (بين الشرائح) | ±3% | – | ±6% | ±3.5% |
| تردد الساعة | 25 MHz | 25 MHz | 25 MHz | 30 MHz |
| جهد تحمل الإخراج | 11V | 5V | 17V | 30V |
| خاصية双缓存 | ❌ لا | ❌ لا | ❌ لا | ✅ نعم |
| الجهد التشغيلي | 3.3V – 5V | 2V – 6V | 3.3V – 5V | 3.3V – 6V |
الخلاصة: TC5020 يتفوق بدقة تيار عالية (±1.5%) وجهد تحمل 11V يسمح بتوصيل عدة LEDs على التوالي، مما يجعله خياراً ممتازاً للتطبيقات التي تتطلب إضاءة متجانسة وموثوقة [citation:2].
تعريف أطراف TC5020 (Pin Configuration)
| رقم الطرف (Pin) | الاسم | الوظيفة |
|---|---|---|
| 1 | GND | أرضي (Ground) |
| 2 | SDI | بيانات الدخل التسلسلي (Serial Data Input) |
| 3 | CLK | ساعة (Clock Input) – البيانات تنقل عند الحافة الصاعدة [citation:1] |
| 4 | LE | Latch Enable – عند HIGH، تنقل البيانات إلى الذاكرة المؤقتة |
| 5-20 | OUT0-OUT15 | مخارج التيار الثابت (Constant Current Outputs) |
| 21 | OE | Output Enable – LOW لتفعيل المخارج، HIGH لتعطيلها |
| 22 | SDO | بيانات الخرج التسلسلي (Serial Data Output) للتوصيل التسلسلي |
| 23 | REXT | مقاومة ضبط التيار الخارجية |
| 24 | VDD | جهد التغذية (3.3V – 5V) |
ملاحظة: يتميز TC5020 بوجود مداخل Schmitt Trigger لتحسين مناعة الضوضاء [citation:1].
لماذا تشتري TC5020 من الجوكر للالكترونيات؟
تقييمات العملاء (92 تقييم)
20 سؤالاً شائعاً عن TC5020
مواصفات إضافية وأبعاد

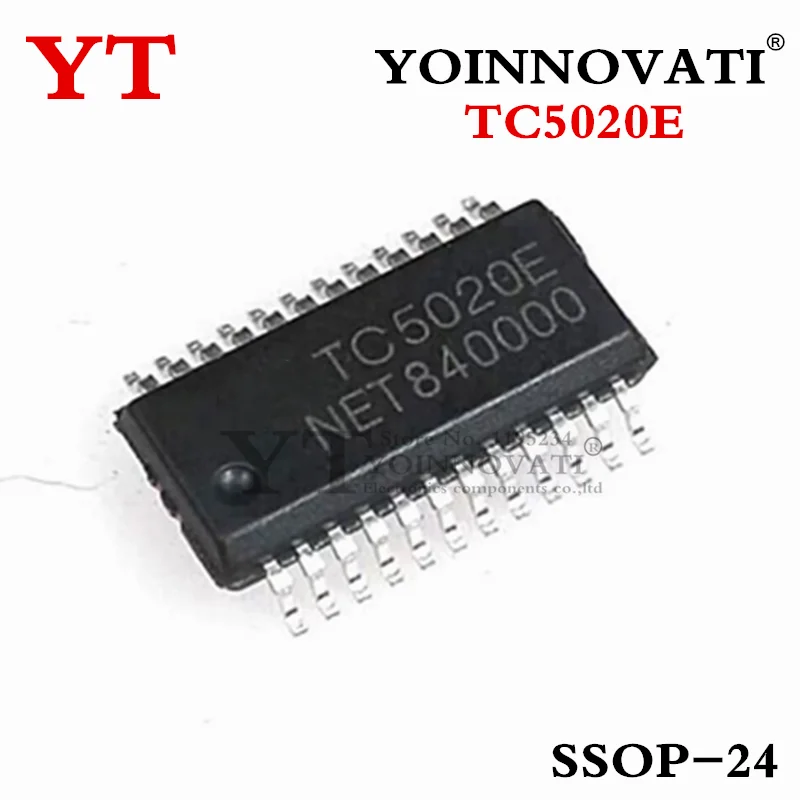

| العبوة (Package) | SSOP-24 |
| أبعاد العبوة (تقريبية) | 8.65mm × 6.0mm × 1.5mm |
| وزن الشريحة التقريبي | ~0.25 جرام [citation:4] |
| نطاق التيار (VDD=5V) | 3 – 36 mA |
| نطاق التيار (VDD=3.3V) | 3 – 20 mA |
| زمن صعود/هبوط الإخراج | 15-30 ns تقريباً |
| حماية ESD | 4KV HBM |
