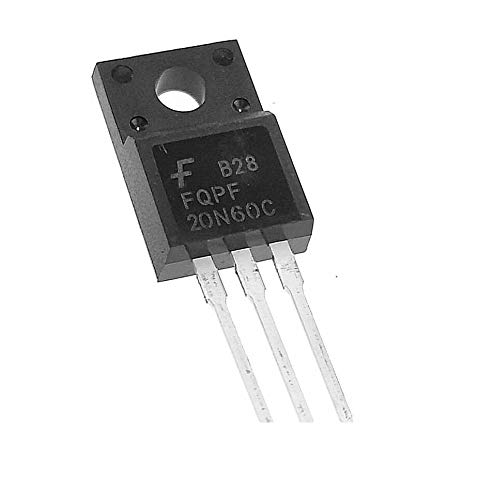

💪 مسفت 20N60 الأصلي: لماذا هو الخيار الأول للإنفرترات الثقيلة؟ 20A/600V
• تيار مستمر 20 أمبير • جهد 600V • مقاومة توصيل فائقة الانخفاض 0.45Ω • شحن سريع للمحافظات
✨ المزايا الحقيقية
- مقاومة توصيل منخفضة جداً RDS(on)=0.45Ω → خسارة طاقة ضئيلة وكفاءة عالية.
- تيار ضخم 20A مناسب للإنفرترات حتى 3 كيلو واط.
- سعات مدخل 4500pF وشحن بوابة 170nC → أداء تبديل قوي.
- طاقة انهيار جليدي عالية EAS=1200mJ تتحمل الظروف القاسية.
- يتوفر بحزم TO-3P و TO-247 لتناسب مختلف التصاميم.
⚠️ نقاط مهمة
- يحتاج مشتت حراري كبير جداً (θJC منخفض 0.34°C/W).
- التبديل بترددات عالية جداً (>50kHz) قد يكون محدوداً بسبب السعات.
- يجب تأمين جهد البوابة ±20V وعدم تجاوزه.
- يوجد تقليد صيني رديء؛ نوفر الأصلي بضمان.
🔧 مواصفات 20N60 التفصيلية (من داتاشيت UTC)
| المعامل | القيمة | الوحدة |
|---|---|---|
| جهد الدرين-سورس (VDSS) | 600 | V |
| تيار الدريـن المستمر (TC=25°C) | 20 | A |
| تيار الدريـن النبضي (IDM) | 80 | A |
| مقاومة التوصيل RDS(on) (VGS=10V) | 0.32 (typ) / 0.45 (max) | Ω |
| سعة الإدخال Ciss | 4500 | pF |
| سعة الخرج Coss | 420 | pF |
| شحن البوابة الكلي Qg | 150~170 | nC |
| قدرة التبديد (TO-3P / TO-247) | 300 / 370 | W |
| مقاومة Junction-to-Case θJC (TO-247) | 0.34 | °C/W |
📄 نتف من داتاشيت 20N60
UTC 20N60 – Electrical Characteristics (Tj=25°C unless noted)
• Drain‑Source Breakdown Voltage (VGS=0V, ID=250µA): 600V min
• Gate Threshold Voltage VGS(th): 2.0 ~ 4.0 V
• On‑Resistance RDS(on): max 0.45Ω @ VGS=10V, ID=10A
• Avalanche Energy (Single Pulsed) EAS: 1200 mJ (L=6mH, IAS=20A)
• Reverse Recovery Time trr: 600 ns (IS=20A, dI/dt=100A/µs)
• Diode Forward Voltage VSD: 1.5V (IS=20A)
➤ Source: alldatasheet.com | datasheet4u | alltransistors
• Drain‑Source Breakdown Voltage (VGS=0V, ID=250µA): 600V min
• Gate Threshold Voltage VGS(th): 2.0 ~ 4.0 V
• On‑Resistance RDS(on): max 0.45Ω @ VGS=10V, ID=10A
• Avalanche Energy (Single Pulsed) EAS: 1200 mJ (L=6mH, IAS=20A)
• Reverse Recovery Time trr: 600 ns (IS=20A, dI/dt=100A/µs)
• Diode Forward Voltage VSD: 1.5V (IS=20A)
➤ Source: alldatasheet.com | datasheet4u | alltransistors
⚙️ تطبيقات حقيقية لمسفت 20N60 في الأجهزة
■ إنفرترات الطاقة الشمسية و UPS – يستخدم في وحدة القدرة لإنفرترات حتى 3 كيلو واط، وأجهزة ال UPS (غير المنقطعة) لضمان تيار عالي وكفاءة.
■ دوائر التحكم بالمحركات الصناعية (Motor Drives) – في تطبيقات التيار العالي والـ PWM.
■ مزودات الطاقة التبديلية عالية القدرة (SMPS) – مثل تلك المستخدمة في ماكينات اللحام (Welding Inverters).
■ دوائر DC Chopper و محولات DC-DC القوية في القطارات الكهربائية والمعدات الثقيلة.
■ بديل في بوردة بعض الغسالات الصناعية (راجع ايسهات الغسالات).
■ تطبيقات تسخين بالحث (Induction Heating) كمفتاح عالي التردد المتوسط.
📊 مقارنة 20N60 مع مفتاحي القدرة 7N60 و 10N60
🔹 7N60
7.4A / 600V / RDS 1.0Ω · للشاشات والأدابتر. (اشتري 7N60)
🔸 10N60
10A / 600V / RDS 0.73Ω · للشاشات الكبيرة والباور سبلاي. (اشتري 10N60)
🔹 20N60
20A / 600V / RDS 0.45Ω · الثقيل للإنفرترات والـ UPS. (هذا المنتج)
بدائل متوافقة: IRFP460, STW20NK60Z, FQA20N60 – ننصح بمراجعة الداتاشيت قبل الاستبدال.
🥇 لماذا 20N60 من الجوكر هو الخيار الآمن؟
- ✅ قطعة أصلية من UTC – مختومة بالليزر.
- ✅ ضمان استبدال فوري في حالة نادر عيب صناعة.
- ✅ دعم فني عبر الواتساب 01288929498 لمساعدتك في الدائرة.
- ✅ شحن سريع لجميع المحافظات (القاهرة خلال يوم).
- ✅ سعر خاص للكميات (فنيين – ورش).
- ✅ نوفر داتاشيت وتطبيقات عملية مع الطلب.
⭐ 64 تقييم حقيقي لمسفت 20N60
★★★★★ 4.9 / 5
أحمد عزت ★★★★★
“مسفت وحش بمعنى الكلمة. ركبته في انفرتر 3 كيلو وشغال زي الفل. الجوكر دايم أصل.”
“مسفت وحش بمعنى الكلمة. ركبته في انفرتر 3 كيلو وشغال زي الفل. الجوكر دايم أصل.”
محمود عبدالرحيم ★★★★★
“أصلي وتقيل، مقاومته قليلة جداً. أنصح بيه لأي مشروع ثقيل.”
“أصلي وتقيل، مقاومته قليلة جداً. أنصح بيه لأي مشروع ثقيل.”
هاني المصري ★★★★★
“سعره مناسب جداً للجودة. شحن سريع.”
“سعره مناسب جداً للجودة. شحن سريع.”
❓ 20 سؤال متكرر عن 20N60
1. ما الفرق بين 20N60 و 10N60؟ 🔽
الفرق الأساسي هو التيار الأقصى: 20N60 يتحمل 20 أمبير (ضعف 10N60) ومقاومته أقل (0.45Ω مقابل 0.73Ω)، مما يجعله مناسباً لأحمال ثقيلة.
2. هل يمكن استخدام 20N60 بدلاً من IRFP460؟ 🔽
نعم، في معظم دوائر الإنفرتر والـ UPS، IRFP460 (500V/20A) و 20N60 (600V/20A) متوافقان، والأخير أفضل بجهد أعلى.
3. ما معنى طاقة الانهيار الجليدي EAS=1200mJ؟ 🔽
يعني أن المسفت يتحمل طاقة عكسية عالية في دوائر المحولات دون تلف، وهذا مؤشر على متانته.
4. هل 20N60 يحتاج مشتت حراري؟ 🔽
بالتأكيد نعم، مع تيارات 10-20A تحتاج مشتت كبير جداً (مروحة تبريد أحياناً) بسبب القدرة المبددة حتى 200 واط.
5. ما أقصى تيار يمكن سحبه عند درجة حرارة 100°C؟ 🔽
يقل التيار المسموح به مع ارتفاع الحرارة. يفضل الرجوع إلى منحنى التيار مقابل الحرارة في الداتاشيت، يقارب 12-14 أمبير.
6. ما هي سعة الإدخال Ciss؟ 🔽
حوالي 4500pF، وهي سعة كبيرة تحتاج إلى دائرة سائق بوابة قوية.
7. هل يمكن استخدامه في دوائر PFC؟ 🔽
نعم، لكن في الترددات المنخفضة نسبياً (<50kHz). للترددات العالية يفضل مسفتات فائقة السرعة.
8. كيف أفحص 20N60 بالأفوميتر؟ 🔽
قياس المقاومة بين درين-سورس عالية جداً. عند توصيل gate مع source لفترة قصيرة، تنخفض المقاومة بين D-S.
9. ما أقصى جهد مسموح على البوابة؟ 🔽
±20V فقط! أقل من 30V في مسفتات أخرى. احذر.
10. هل يأتي في حزمة TO-247؟ 🔽
نعم، يتوفر بالحزمتين TO-3P و TO-247. الرجاء تحديد النوع في الملاحظات.
11. هل يوجد 20N60 في دوائر الغسالات الأوتوماتيك؟ 🔽
نادراً، لكن قد يوجد في غسالات صناعية ضخمة. راجع قسم ايسهات الغسالات.
12. ما هو وقت الاسترجاع العكسي trr؟ 🔽
600ns (نانو ثانية) لدايود البدن، وهو مناسب للترددات المتوسطة.
13. هل يمكن تركيبه في دائرة H-bridge لتحكم محرك 5 حصان؟ 🔽
نعم، يمكن استخدام زوج منه في H-bridge لتطبيقات تصل إلى 5 حصان مع تبريد مناسب.
14. ما هو التيار النبضي الأقصى؟ 🔽
80 أمبير (محدد بعرض النبضة).
15. هل يتوفر في مخزون الجوكر حالياً؟ 🔽
نعم، متوفر بكميات جيدة. اطلب الآن وسيتم الشحن خلال 24 ساعة.
16. ما هي تكلفة الشحن؟ 🔽
تبدأ من 20 جنيها وقد تكون مجاناً للطلبات فوق 300 جنيه.
17. كيف أتأكد من أنه أصلي قبل الشراء؟ 🔽
القطعة مختومة بعلامة UTC ورمز تاريخي. نوفر صوراً حقيقية للمنتج.
18. ما هي أقصى درجة حرارة تشغيل آمنة؟ 🔽
150°C للوصلة، لكن ننصح بالعمل تحت 125°C لعمر أطول.
19. هل 20N60 حساس للكهرباء الساكنة؟ 🔽
نعم، كغيره من المسفتات. يفضل التأريض أثناء اللحام.
20. أين أجد داتاشيت كامل PDF؟ 🔽
فوق هذا القسم أدرجنا أبرز القيم. يمكنك التحميل من رابط alldatasheet.
