🔹 LA78040 – دائرة المسح العمودي المتطورة مع دعم ناقل التحكم I2C لأجهزة التلفزيون الحديثة
LA78040 هي دائرة متكاملة متقدمة من Sanyo، مصممة خصيصاً لقيادة ملفات الانحراف العمودي (Vertical Deflection) في أجهزة التلفزيون عالية الجودة وشاشات CRT الحديثة.
من خبرتنا التي تزيد عن 12 عاماً في إصلاح أجهزة التلفزيون الحديثة في مصر، نؤكد أن هذه الدائرة هي الخيار الأمثل للشاشات متوسطة الحجم (14-25 بوصة) التي تستخدم التحكم الرقمي عبر ناقل I2C.
يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
توفر الدائرة تيار انحراف يصل إلى 1.8 أمبير ذروة إلى ذروة (Ap-p)، مع مولد موجة سن منشار مدمج، ودائرة مضخة عالية الكفاءة، وحماية حرارية مدمجة.
الميزة الأبرز هي دعم واجهة I2C (ناقل تسلسلي ثنائي الأسلاك)، مما يسمح للمعالج الرئيسي (مثل Sanyo LA768X أو LA769XX) بضبط حجم الصورة العمودي وخطيتها ونقطة المنتصف رقمياً دون الحاجة إلى مقاومات خارجية متغيرة.
سواء كنت فني صيانة تلفزيونات حديثة، أو هاوي إلكترونيات، فإن LA78040 هو الخيار الأمثل للأجهزة التي تعمل بالتحكم الرقمي.
بالمقارنة مع LA78045 (تيار 2.2Ap-p)، فإن LA78040 مناسب للشاشات الأصغر حجماً. أما LA7837 و LA7838 فهما إصدارات أقدم بدون دعم I2C (تحكم تناظري بمقاومات)، وتستخدمان في الأجهزة القديمة.

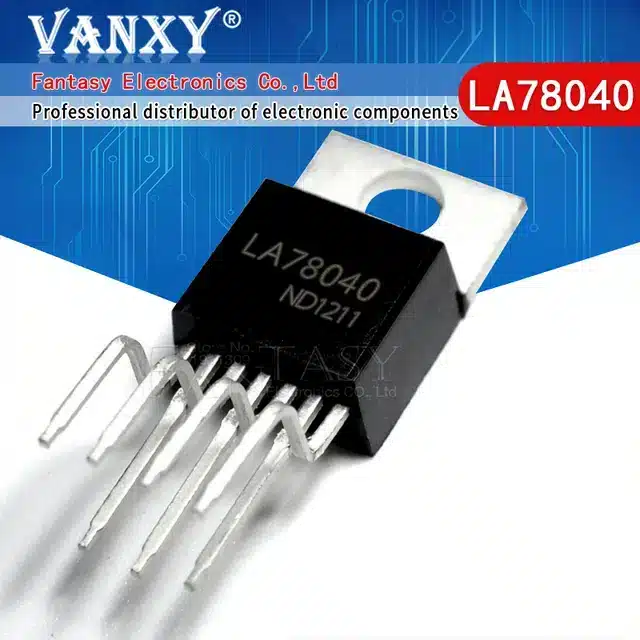

تأتي الدائرة في علبة SIP7H (Single In-line Package ذات 7 أطراف)، وهي أصغر حجماً وأسهل في التركيب من سابقاتها ذات 13 طرفاً.
📊 المواصفات الفنية الكاملة – LA78040
1.8 Ap-p
45V كحد أقصى
92V كحد أقصى
9 واط (مع مبدد حراري كبير)
I2C (SDA، SCL)
-20°C إلى +85°C
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| مضخة رفع، خرج عمودي، حماية حرارية، DAC لضبط الحجم والخطية | تحكم رقمي كامل | |
| 7 أطراف (SIP7H) | علبة صغيرة وموفرة للمساحة | |
| 3°C/W | يتطلب مبدد حراري | التشوه الخطي العمودي | أقل من 2% مع ضبط I2C | دقة عالية |
📍 دليل توزيع الأطراف (Pinout) – LA78040 (علبة SIP7H)
الدائرة ذات 7 أطراف، مرقمة من 1 إلى 7 من اليسار إلى اليمين (عند النظر من الأمام). الجدول التالي يوضح وظائف كل طرف:
| رقم الطرف | الاسم | الوظيفة | ||
|---|---|---|---|---|
| Vcc (مصدر الطاقة) | جهد تغذية الدائرة (عادة 12V-18V من مصدر خارجي) | |||
| GND (أرضي) | مرجع الأرضي للدائرة | |||
| خرج الطاقة (Output) | يتصل بملف الانحراف العمودي عبر مكثف فصل (2200-3300uF) | |||
| تغذية مرتدة (Feedback) | إشارة تغذية مرتدة من ملف الانحراف إلى مولد الموجة | |||
| مضخة الرفع (Pump-up) | يتصل بمكثف (47-100uF) وثنائي خارجيين لتوليد جهد سلبي | 6 | ساعة I2C (SCL) | ساعة ناقل I2C من المعالج الرئيسي |
| بيانات I2C (SDA) | بيانات I2C ثنائية الاتجاه |
ملاحظة: على عكس السلسلة القديمة LA7837/LA7838 (ذات 13 طرفاً)، فإن LA78040 تستخدم 7 أطراف فقط مع دمج دوال التحكم الرقمي داخلياً.
🔧 دوائر تطبيقية نموذجية لـ LA78040
تطبيق رئيسي: دارة المسح العمودي في أجهزة التلفزيون الحديثة ذات التحكم الرقمي (حتى 25 بوصة).
تستقبل الدائرة إشارة الساعة والبيانات عبر I2C من المعالج الرئيسي (مثلاً من دائرة معالجة الفيديو Sanyo LA768X).
يقوم المعالج بإرسال قيم رقمية (8-12 بت) لضبط حجم الصورة العمودي وخطيتها ونقطة المنتصف.
يحتوي LA78040 على محول رقمي إلى تماثلي (DAC) داخلي يحول هذه القيم إلى جهود تماثلية تتحكم في مولد الموجة.
يولد الطرف الداخلي موجة سن المنشار التي يتم تضخيمها وإرسالها إلى ملف الانحراف عبر الطرف 3.
تُستخدم مضخة الرفع (الطرف 5) مع مكثف خارجي (47-100uF) وثنائي لتوليد جهد سلبي لتقليل استهلاك الطاقة وتحسين الكفاءة.
دائرة نموذجية بمصدر طاقة واحد (Single Power Supply).
كما هو موضح في ورقة البيانات (Application Circuit Example 1)، يمكن تشغيل LA78040 من مصدر طاقة واحد (عادة 12V-18V) مع استخدام مضخة الرفع لتوليد الجهد السلبي اللازم للمسح العمودي.
هذا يبسط تصميم مصدر الطاقة ويقلل التكلفة.
مقارنة مع الدوائر التناظرية: في الدوائر القديمة مثل LA7837، كان الضبط يتم عبر مقاومات خارجية متغيرة. في LA78040، تتم هذه العملية رقمياً عبر I2C، مما يقلل عدد المكونات الخارجية ويزيد الدقة والموثوقية.
نصائح للتركيب:
تأكد من استخدام مبدد حراري مناسب لأن الدائرة تبدد حتى 9 واط.
استخدم معجون حراري بين الدائرة والمبدد لتحسين التوصيل الحراري.
تحقق من مكثفات مصدر الطاقة (خاصة مكثف 100-470uF على الطرف 1) لأن جفافها هو السبب الأكثر شيوعاً لانهيار الدائرة.
🛡️ أنظمة الحماية والتشخيص في LA78040
تحتوي الدائرة على حماية حرارية مدمجة (Thermal Shutdown).
إذا تجاوزت درجة حرارة القالب 150°C، تُغلق الدائرة تلقائياً حتى تبرد.
لا تحتوي LA78040 على حماية من التيار الزائد أو قصر الخرج، لذا يجب تصميم الدائرة الخارجية بحذر.
مؤشرات العطل:
- انهيار الصورة عمودياً (خط أفقي واحد في منتصف الشاشة) – عطل في مرحلة الخرج أو في مضخة الرفع.
- الصورة مضغوطة أو ممتدة عمودياً – عطل في اتصال I2C أو في DAC الداخلي.
- سخونة زائدة – تبريد غير كافٍ أو تيار مفرط بسبب ماس في ملف الانحراف.
لتشخيص عطل الدائرة، قم بقياس الفولتية على الأطراف الرئيسية:
- الطرف 1: 12V-18V (يجب أن تكون مستقرة).
- الطرف 3: حوالي نصف جهد الطرف 1 (عند عدم وجود إشارة).
- الطرف 6 و 7: 3.3V-5V مع وجود نبضات (عند الاتصال I2C).
إذا كانت الفولتية غير طبيعية، افحص المكونات الخارجية (المقاومات، المكثفات، ثنائيات مضخة الرفع) قبل استبدال الدائرة.
💻 الأجهزة التي يُركَّب فيها LA78040
هذه الدائرة تدخل في العديد من الأجهزة الإلكترونية الحديثة في مصر. إليك أبرزها:
أجهزة تلفزيون CRT حديثة (14-25 بوصة) ذات تحكم رقمي
شاشات CRT للكمبيوتر عالية الدقة (15-17 بوصة)
أجهزة عرض (Projectors) CRT صغيرة
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| LA78040 تالفة، مكثف الخرج (الطرف 3) تالف، ملف انحراف عمودي مفتوح، عدم وجود جهد على الطرف 1 | افحص الفولتية على الطرف 1 (12-18V) والطرف 3. افحص ملف الانحراف بمقياس المقاومة (8-15 أوم). | استبدل LA78040، افحص واستبدل مكثف 2200-3300uF/35V، افحص ملف الانحراف. | |
| مشكلة في اتصال I2C، DAC داخلي تالف، جهد الطرف 1 منخفض | افحص توصيلات SDA و SCL (الأطراف 6 و 7) مع المعالج الرئيسي. قس الفولتية (يجب أن تكون 3.3V أو 5V مع نبضات). | تأكد من أن المعالج الرئيسي يرسل بيانات I2C صحيحة. جرب إعادة ضبط الدائرة. إذا فشل، استبدل LA78040. | |
| مبدد حراري غير كافٍ، تيار زائد (ماس في ملف الانحراف)، جهد زائد، شاشة أكبر من 25 بوصة | افحص درجة حرارة الدائرة، قياس تيار ملف الانحراف (يجب أن يكون أقل من 1.8A). | أضف مبدد حراري أكبر، استخدم معجون حراري، افحص ملف الانحراف، لا تستخدم الدائرة لشاشات أكبر من 25 بوصة. | |
| LA78040 تالفة، انعدام جهد التغذية، مكثف خرج تالف (قصر) | قس الفولتية على الطرف 1، افحص خرج الدائرة (الطرف 3). | استبدل LA78040، تحقق من مصدر الطاقة، استبدل مكثف الخرج. | |
| مشكلة في إشارة I2C، مكثفات مصدر الطاقة جافة، تداخل كهربائي | افحص إشارات SDA/SCL بأوسيلوسكوب، افحص مكثفات الفلتر على الطرف 1 (100-470uF). | استبدل مكثفات الفلتر، تأكد من سلامة توصيلات I2C، أضف مكثف 0.1uF سيراميك قريب من الدائرة. |
🔄 البدائل والمقارنات – LA78040 مقابل دوائر المسح العمودي الأخرى
في الجوكر للالكترونيات، نوفر مجموعة من دوائر المسح العمودي. إليك مقارنة:
| المنتج | تيار الانحراف (Ap-p) | واجهة التحكم | عدد الأطراف | الاستخدام الموصى به | السعر النسبي |
|---|---|---|---|---|---|
| 1.8A | I2C | SIP7 | شاشات متوسطة (14-25 بوصة، تحكم رقمي) | متوسط (⭐⭐) | |
| 2.2A | I2C | SIP7 | شاشات كبيرة (25-37 بوصة، تحكم رقمي) | مرتفع (⭐⭐⭐) | |
| 1.8A | تناظري (مقاومات) | SIP13 | شاشات متوسطة قديمة (بدون I2C) | متوسط (⭐⭐) | |
| 2.2A | تناظري (مقاومات) | SIP13 | شاشات كبيرة قديمة (بدون I2C) | مرتفع (⭐⭐⭐) |
خلاصة: اختر LA78040 إذا كنت تصلح أجهزة تلفزيون حديثة (2005-2010) ذات تحكم رقمي عبر I2C وتحتاج تيار 1.8A للشاشات المتوسطة (حتى 25 بوصة). للشاشات الأكبر، استخدم LA78045. للأجهزة التناظرية القديمة (بدون I2C)، استخدم LA7837 أو LA7838.
📖 قاموس المصطلحات التقنية (Glossary)
I2C (Inter-Integrated Circuit): ناقل تسلسلي ثنائي الأسلاك (SDA، SCL) للاتصال بين الدوائر المتكاملة، يستخدم لنقل بيانات التحكم الرقمية.
DAC (Digital-to-Analog Converter): محول رقمي إلى تماثلي، يحول القيم الرقمية من I2C إلى جهود تماثلية للتحكم في مولد الموجة.
Vertical Deflection (المسح العمودي): حركة شعاع الإلكترونات من أعلى إلى أسفل الشاشة لتكوين الصورة.
Sawtooth Wave (موجة سن المنشار): شكل موجة خطي التزايد ثم الانهيار السريع، تستخدم لتحريك شعاع الإلكترونات عمودياً.
Pump-up Circuit (مضخة الرفع): دائرة تستخدم مكثفاً وثنائياً لتوليد جهد أعلى من جهد المصدر، لتقليل استهلاك الطاقة.
Thermal Protection (حماية حرارية): دائرة تغلق الجهاز تلقائياً عند ارتفاع درجة الحرارة لمنع التلف الدائم.
SIP (Single In-line Package): عبوة ذات صف واحد من الأطراف، شائعة في دوائر المسح العمودي.
📄 الداتا شيت والمصادر التقنية الموثوقة
للاطلاع على التفاصيل الكاملة لدائرة LA78040، نوصي بتحميل الداتا شيت الرسمي من Sanyo:
📥 تحميل PDF – داتا شيت LA78040 (Sanyo)
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات.
- Datasheet4u.com – محرك بحث متخصص.
- Alltransistors.com – مرجع للترانزستورات والمكونات.
- Arduino Forum – مناقشات حول دوائر المسح وأجهزة التلفزيون.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ استخدم مبدد حراري مناسب: دائرة LA78040 تبدد حتى 9 واط. استخدم مبدد حراري من الألومنيوم بحجم 5×5 سم على الأقل مع معجون حراري.
✔️ لا تعتمد على القياس البسيط للدائرة: قد تظهر الدائرة سليمة في اختبار الدايود، لكنها تفشل تحت التشغيل العادي. أفضل اختبار هو استبدالها بدائرة جديدة إذا كنت تشك فيها.
✔️ افحص مكثف الخرج (الطرف 3) دائماً: مكثف 2200-3300uF/35V التالف هو السبب الأول لانهيار LA78040. استبدله عند استبدال الدائرة.
✔️ تأكد من ثنائي مضخة الرفع: إذا كان تالفاً (قصر أو قطع)، ستفشل مضخة الرفع وسيظهر خط أفقي واحد.
✔️ تحقق من إشارات I2C: إذا كانت الدائرة لا تستجيب لضبط الحجم، فافحص توصيلات SDA و SCL (الأطراف 6 و 7). يجب أن تكون متصلة بشكل صحيح بالمعالج الرئيسي وأن يكون هناك مقاومتا سحب (pull-up) 4.7kΩ إلى 3.3V أو 5V.
✔️ لا تستخدم LA78040 في شاشات تستهلك تياراً أعلى من 1.8A: للشاشات الأكبر من 25 بوصة، استخدم LA78045.
✔️ احتفظ بدائرة احتياطية في مخزونك: LA78040 من أكثر المكونات تعرضاً للتلف في أجهزة CRT الحديثة.
✔️ استخدم مرسمة الذبذبات (Oscilloscope) لفحص إشارة I2C: إذا كانت الإشارة مشوهة أو غائبة، فالمشكلة في المعالج الرئيسي وليس في LA78040.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – دوائر أصلية من Sanyo مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات الاستبدال والتطبيقات.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة تلفزيونات حديثة (القاهرة)
“LA78040 ممتازة، استخدمتها لاستبدال دائرة تالفة في تلفزيون LG 21 بوصة. التحكم الرقمي عبر I2C يعمل بسلاسة. أنصح به.”
مصطفى كامل – صاحب ورشة تلفزيونات حديثة (الإسكندرية)
“دائرة أصلية، وفرت علي وقت البحث. أستخدمها بكثرة في إصلاح أجهزة التلفزيون الحديثة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيدة جداً، لكن أتمنى لو كان السعر أقل قليلاً. عموماً أنا راضية.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمتها في مشروع ترميم شاشة CRT صغيرة. تعمل بثبات. شكراً الجوكر.”
كريم الشافعي – فني صيانة شاشات (بورسعيد)
“دائرة ممتازة، وصلتني خلال 30 ساعة. أنصح بالتعامل مع الجوكر.”
🔗 منتجات ذات صلة – دوائر المسح العمودي
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو بديل LA78040؟ بدائل شائعة: LA78040 (نفسه)، LA78045 (تيار أعلى)، TDA8172، STV9379 (مع تعديل الدائرة).
- هل يمكن استخدام LA78040 في شاشات LCD؟ لا، LA78040 مصممة خصيصاً لشاشات CRT التي تستخدم ملفات انحراف كهرومغناطيسي. شاشات LCD تستخدم دوائر رقمية مختلفة.
- ما هي أعراض تلف LA78040؟ خط أفقي واحد في منتصف الشاشة، صورة مضغوطة عمودياً، عدم وجود صورة، سخونة زائدة، أو عدم استجابة لأوامر I2C.
- كيف أعرف أن LA78040 تالفة؟ قس الفولتية على الأطراف 1 (12-18V) و3 (نصف الجهد). إذا كانت طبيعية ولكن لا يوجد اتصال I2C، فجرب استبدالها.
- ما هو الفرق بين LA78040 و LA78045؟ LA78045 يوفر تيار انحراف أعلى (2.2A مقابل 1.8A) وهو مناسب للشاشات الأكبر حجماً (حتى 37 بوصة).
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – LA78040
1. ما هو أقصى تيار انحراف لـ LA78040؟
1.8 أمبير ذروة إلى ذروة (Ap-p). لا تتجاوز هذه القيمة لتجنب تلف الدائرة.
2. هل LA78040 مناسبة لأجهزة التلفزيون ذات الشاشة 25 بوصة؟
نعم، تدعم حتى 25 بوصة. للشاشات الأكبر، استخدم LA78045.
3. ما هي قيمة مكثف الخرج النموذجية؟
عادةً 2200uF إلى 3300uF بجهد 35V أو 50V.
4. هل تحتاج LA78040 إلى مبدد حراري؟
نعم، يجب استخدام مبدد حراري مناسب لأنها تبدد حتى 9 واط.
5. ما هو الجهد الطبيعي على الطرف 1؟
يتراوح بين 12V و 18V حسب تصميم الجهاز.
6. هل يمكن استبدال LA78040 بـ LA7837 مباشرة؟
لا، LA7837 له ترتيب أطراف مختلف (SIP13) ولا يدعم I2C. ليسا متوافقين.
7. ما هو سبب ظهور خط أفقي واحد؟
غالباً عطل في مرحلة الخرج (LA78040 نفسها) أو في مضخة الرفع (المكثف أو الثنائي).
8. كيف أختبر ملف الانحراف العمودي؟
قس المقاومة بين طرفيه. يجب أن تكون بين 8 و 15 أوم. إذا كانت مفتوحة (لا نهائية)، فالملف تالف.
9. هل يمكن استخدام LA78040 في شاشات الكمبيوتر القديمة؟
نعم، إذا كانت الشاشة تستخدم I2C للتحكم في المسح العمودي. بعض شاشات CRT عالية الدقة تدعم ذلك.
10. ما هو دور واجهة I2C في LA78040؟
تسمح للمعالج الرئيسي بضبط حجم الصورة العمودي وخطيتها ونقطة المنتصف رقمياً دون الحاجة إلى مقاومات خارجية.
11. ما هي علامات تلف مكثف مضخة الرفع؟
انتفاخ المكثف، انخفاض قيمته، أو انهيار الصورة عمودياً (خط أفقي).
12. هل يمكن استخدام LA78040 بدون مضخة الرفع؟
لا، الدائرة لن تعمل بشكل صحيح بدونها. قد ترتفع الحرارة أو ينهار الخرج.
13. ما هي مدة الضمان على الدائرة؟
ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
14. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
15. هل يمكن شراء الدائرة بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش.
16. هل الدائرة أصلية أم تقليد؟
منتج أصلي 100% من شركة Sanyo. لا نبيع منتجات مقلدة.
17. هل LA78040 مناسبة لدوائر المسح في أجهزة العرض (Projectors) القديمة؟
نعم، بعض أجهزة عرض CRT الصغيرة تستخدمها، لكن تحقق من التيار المطلوب أولاً.
18. كيف أحسن من خطية الصورة العمودية باستخدام I2C؟
يتم إرسال قيم رقمية محددة من المعالج الرئيسي إلى LA78040 عبر I2C. راجع دليل الخدمة لشاشتك لمعرفة القيم الصحيحة.
19. هل يمكن أن تتعطل LA78040 بسبب ارتفاع جهد الطرف 1؟
نعم، إذا تجاوز الجهد 18V، قد تنهار الدائرة فوراً. تحقق من منظم الجهد.
20. أين أجد دائرة تطبيقية لـ LA78040؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
