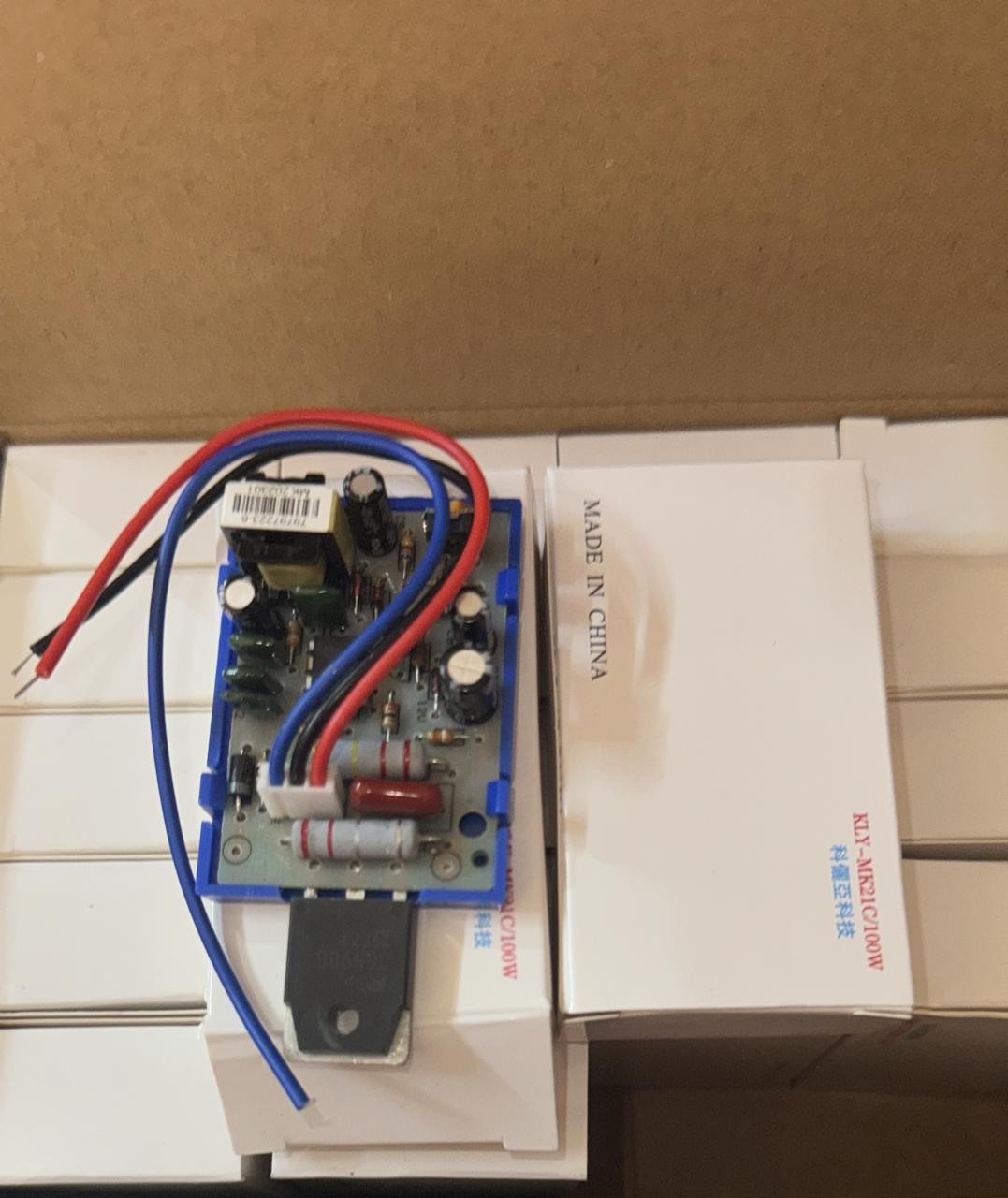

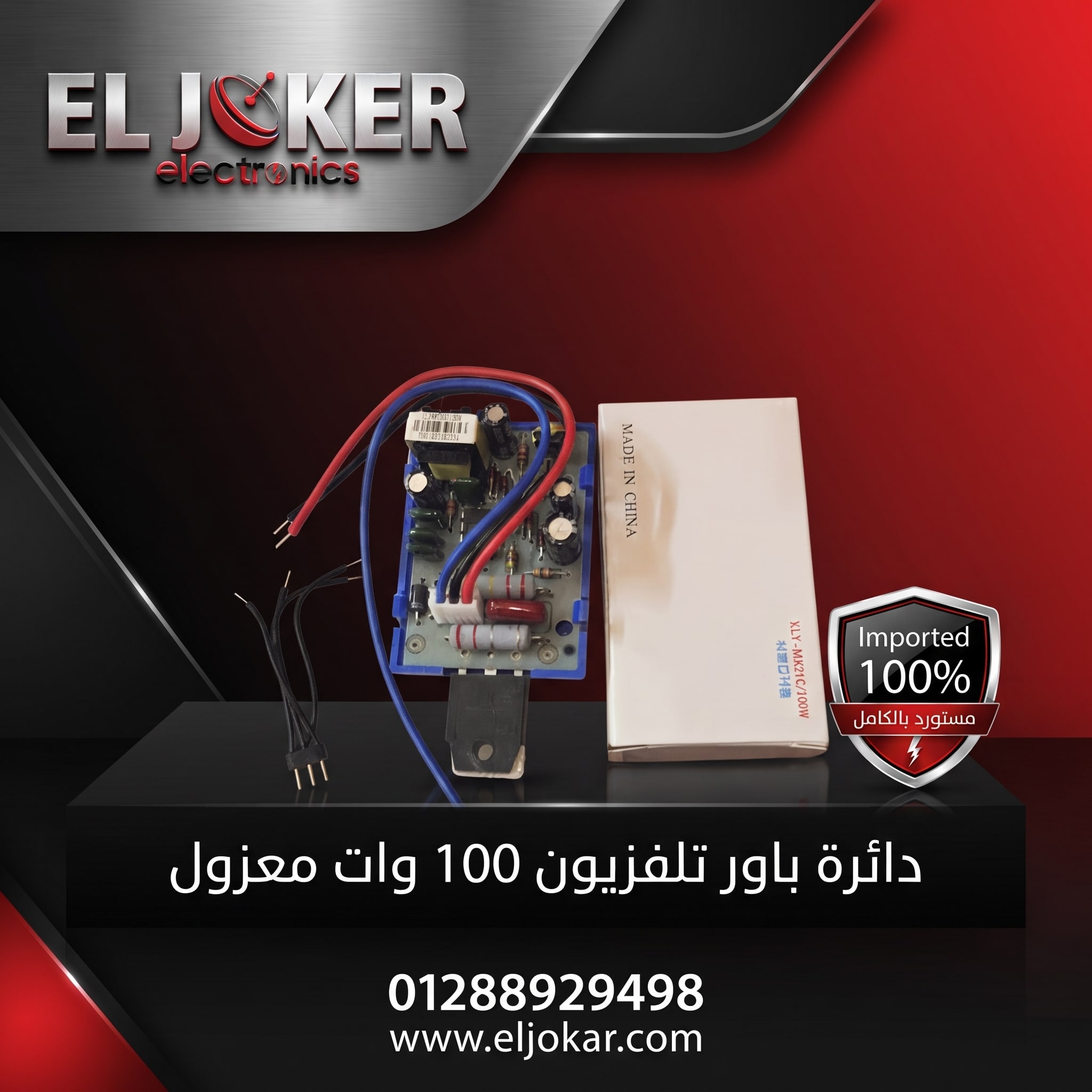

دايره باور تليفزيون 100 وات معزول
60,00 EGP
الوصف
⚡ دايرة باور تليفزيون 100 وات معزول – مصدر الطاقة المثالي للتلفزيونات الصغيرة والمتوسطة في مصر
من خبرة تزيد عن 12 عامًا في صيانة تلفزيونات LED و LCD في مصر، نقدم لكم دايره باور تليفزيون 100 وات معزول، وهي وحدة طاقة SMPS متطورة بقدرة 100 واط حقيقية، مزودة بعزل كلفاني كامل. تستخدم دايره باور تليفزيون 100 وات معزول في شاشات 24-40 بوصة التي تستهلك طاقة معتدلة. توفر جهود خرج مستقرة: 24V/3A للإضاءة الخلفية، 12V/2A للوحة الرئيسية، و5VSB/1.5A لوضع الاستعداد. كما تضم حماية متعددة ضد القصر والتيار الزائد وارتفاع الحرارة.
ما يميز هذه الوحدة هو الاعتماد على تقلية flyback المتطورة التي تعطي كفاءة جيدة وتكلفة اقتصادية، مما يجعل دايره باور تليفزيون 100 وات معزول الخيار الأول للفنيين الذين يحتاجون بديلاً عملياً لأجهزة 32 بوصة. بالإضافة إلى ذلك، تم اختبار كل منتج قبل الشحن في الجوكر للالكترونيات لضمان الجودة.
في هذا الدليل التقني، سنشرح بالتفصيل كيفية تركيب دايره باور تليفزيون 100 وات معزول، التعرف على pinout الخاص بها، وأشهر الأعطال التي قد تواجهها مع الحلول المناسبة. كما سنقارنها مع دائرة 180 واط ونساعدك في اختيار الأنسب لجهازك.
✅ شحن سريع لجميع محافظات مصر: ستصل دايره باور تليفزيون 100 وات معزول إلى القاهرة والإسكندرية خلال 24 ساعة، وباقي المحافظات خلال 48 ساعة، مع ضمان 6 أشهر من الجوكر للالكترونيات.
📸 معرض الصور
📊 مواصفات دايرة باور تليفزيون 100 وات معزول
| القدرة القصوى |
100 واط متواصلة (ذروة 120 واط لمدة 10 ثوان)
جهد الدخل100-240V AC, 50/60Hz (تلقائي)جهود الخرج24V/3A, 12V/2A, 5VSB/1.5Aنسبة التموج<150mVpp (24V), <80mVpp (5VSB)الكفاءة≥84% عند حمل 80%العزلمعزول بالكامل (محول عالي التردد)
| الأبعاد | 140 × 100 × 25 مم |
| موصل الخرج | 12 سن (8 طاقة + 4 تحكم) |
| درجة حرارة التشغيل | -10°C إلى +65°C |
| الشهادات | CE, RoHS, UL |
| الضمان | 6 أشهر (الجوكر للالكترونيات) |
🔌 توزيع الأطراف (Pinout) لـ دايرة باور تليفزيون 100 وات معزول
يستخدم موصل الخرج نمط 12 سنًا. الجدول التالي يوضح التعريف المعياري لـ دايره باور تليفزيون 100 وات معزول، ولكن يجب دائمًا قياس pinout الأصلي قبل التوصيل.
| الطرف | الإشارة | الجهد / التيار | ملاحظات |
|---|---|---|---|
| 1,2 | +24V | 24V / 3A | تغذية الإنفرتر والإضاءة الخلفية |
| 3,4 | GND | 0V | أرضي مشترك |
| 5,6 | +12V | 12V / 2A | اللوحة الرئيسية و TCON |
| 7 | GND | 0V | – |
| 8 | +5VSB | 5V / 1.5A | دائرة الاستعداد |
| 9 | PS-ON | 3.3V/5V | عالي = تشغيل كامل |
| 10 | BL-ON | 3.3V | تمكين الإضاءة الخلفية |
| 11 | P-DIM | PWM | التحكم في السطوع |
| 12 | GND/NC | 0V | أرضي أو غير مستخدم |
🛡️ أنظمة الحماية المدمجة في دايرة باور تليفزيون 100 وات معزول
- حماية من ماس كهربى (SCP): تقطع الخرج فور حدوث تماس، وتعُاد بعد إزالة الماس وإعادة التيار.
- حماية من التيار الزائد (OCP): تراقب التيار على خطي 24V و12V، وتخفض الجهد إذا تجاوز الحد.
- حماية من الجهد الزائد (OVP): تفصل الدائرة إذا تجاوز 24V حاجز 27V.
- حماية حرارية (OTP): حساس حراري على مشتت الترانزستورات يفصل عند 95°C.
- 🔍 التشخيص: وجود +5VSB يعني أن دائرة المساعد سليمة. عدم وجودها قد يعني فيوز منصهر أو عطل في مرحلة الدخل.
📺 الأجهزة والتلفزيونات التي تعمل مع دايرة باور تليفزيون 100 وات معزول
⚠️ أشهر الأعطال والحلول العملية لـ دايرة باور تليفزيون 100 وات معزول
| العطل | السبب المحتمل | الحل |
|---|---|---|
| لا توجد أي أضواء، الجهاز ميت |
فيوز منصهر، أو عدم وجود 5VSBافحص الفيوز – إذا انصهر مجدداً، قد يكون ماس في مرحلة الدخل الأساسية أو مكثف فلتر تالف.
LED أحمر لكن لا تشغيل بالريموتإشارة PS-ON لا تصل إلى الدائرةارفع PS-ON إلى 3.3V من مصدر خارجي؛ إذا اشتغلت فالمشكلة في اللوحة الرئيسية.يعمل ثم ينطفئ بعد دقائقارتفاع الحرارة أو مكثفات منتفخةحسّن التهوية، استبدل المكثفات المنفوخة (خاصة المكثف الكبير 450V).صوت صفير (whining)مكثفات خرج تالفة أو حمل غير ثابتاستبدل مكثفات الخرج السيراميكية أو الإلكتروليتية منخفضة ESR.
⚖️ مقارنة: دايرة باور تليفزيون 100 وات معزول مقابل دايرة باور 180 وات معزول
| الخاصية | دايره باور تليفزيون 100 وات معزول | دايره باور 180 وات معزول |
|---|---|---|
| القدرة الحقيقية | 100 واط | 180 واط |
| مناسبة لشاشات حتى | 40 بوصة (استهلاك منخفض) | 65 بوصة |
| تيار خط 24V | 3 أمبير | 5 أمبير |
| السعر التقريبي | 220 ج | 320 ج |
🔍 الخلاصة: للشاشات 32 بوصة وما دون، دايره باور تليفزيون 100 وات معزول هي الخيار الاقتصادي. إذا كنت بحاجة لاحتياطي طاقة أو لديك شاشة 43 بوصة، فانتقل إلى دايره باور 180 وات معزول.
📖 قاموس المصطلحات
🧠 نصائح الخبراء لصيانة دايرة باور تليفزيون 100 وات معزول
- ⚡ لا تعتمد على ألوان الأسلاك: استخدم الملتيميتر لتأكيد pinout قبل توصيل اللوحة الرئيسية بـ دايره باور تليفزيون 100 وات معزول.
- 🔧 استخدم أسلاكاً سميكة (20 AWG) لتمديد خط 24V لتجنب هبوط الجهد.
- 🌬️ حسّن التهوية: إذا كانت الدائرة في مكان ضيق، أضف فتحات تهوية أو مروحة صغيرة 5V.
- 📱 أرسل صورة لدائرتك التالفة على واتساب الجوكر لنتأكد من التوافق قبل الشراء.
- 📦 احتفظ بصندوق الضمان لمدة 6 شهور لإثبات الشراء عند الحاجة.
✨ مميزات الطلب من الجوكر للالكترونيات
⭐ مراجعات حقيقية من فنيين مصريين
🔍 أسئلة يبحث عنها الناس حول دايرة باور تليفزيون 100 وات معزول
هل تنفع دايرة باور تليفزيون 100 وات معزول لتلفزيون 43 بوصة؟
يمكن أن تعمل إذا كان الاستهلاك الفعلي أقل من 100 واط. ننصح بفحص ملصق الاستهلاك خلف الجهاز؛ إن كان 80 واط أو أقل، فهي مناسبة.
هل يمكن استخدامها في شاشات الكمبيوتر المكتبي (Monitor)؟
نعم، إذا كانت الشاشة تعمل بجهود 12V/5V ومنفذ طاقة داخلي LVDS. يجب التأكد من pinout أولاً.
ما سبب عدم وصول 5VSB رغم وصول 220 فولت؟
عادة فيوز منصهر أو مكثف رئيسي تالف. قم بفحص المكونات أولية الدخل.
كم تبلغ تكلفة الشحن لمحافظة الأقصر؟
حوالي 40-55 جنيهاً، أو مجاني للطلبات فوق 500 جنيه.
❓ الأسئلة الشائعة – FAQ
1. ما الحد الأقصى لطول أسلاك التمديد مع دايرة باور تليفزيون 100 وات معزول؟
لا تتجاوز 30 سم لتفادي هبوط الجهد.
2. هل تعمل هذه الدائرة في تلفاز CRT؟
لا، أبداً. تستخدم فقط مع تلفزيونات LED/LCD.
3. لماذا تنبعث رائحة بلاستيك بعد التركيب؟
طبيعي في أول ساعات التشغيل، تختفي لاحقاً.
4. هل الضمان يغطي التوصيل الخاطئ؟
لا، يغطي عيوب التصنيع فقط. ننصح بالتواصل مع الدعم قبل التركيب.
5. كم تيار تسحب الدائرة من 220 فولت عند الحمل الكامل؟
حوالي 0.7 أمبير (بسبب كفاءة 84%).
6. هل يمكن استخدامها لتشغيل شرائط LED خارجية 12V؟
نعم، كمصدر طاقة 12V/2A مع تبريد جيد.
7. ماذا يعني Auto‑ranging في هذه الدائرة؟
تقبل جهداً بين 100 و 240 فولت تلقائياً.
8. هل يوجد إصدار 150 واط في الجوكر؟
نعم، متوفر للطلب الخاص – تواصل معنا.
9. كيف أعيد ضبط الدائرة بعد الحماية الحرارية؟
افصل التيار لمدة 5 دقائق حتى تبرد.
10. هل يمكن قياس pinout بدون تحميل؟
نعم، مع الحذر من لمس الأجزاء الحية. ستحصل على 5VSB، وجهود أخرى بعد تنشيط PS-ON.
11. ما علامات فشل المكثفات في الدائرة؟
انتفاخ، أو تيار تموج عالي (صفير).
12. هل تناسب شاشات Edge LED؟
نعم، مع ضبط إشارة PWM المناسبة.
13. تكلفة الشحن إلى الغردقة؟
حوالي 50 جنيهاً، يومين عمل.
14. هل يوجد دليل صوتي للأخطاء؟
لا، هذا الموديل لا يمتلك خاصية الصوت.
15. هل تحتاج تحديث برمجي؟
لا، كل شيء تناظري.
16. ما كفاءة وضع الاستعداد؟
أقل من 0.5 واط.
17. ماذا تعني multi‑output؟
وجود ثلاثة جهود (24,12,5VSB).
18. هل تصلح لشحن بطاريات؟
لا يوصى بها لدوائر الشحن.
19. هل أحتاج ترخيصاً لاستخدامها؟
لا، هي قطعة غيار عادية.
20. ماذا لو كان pinout مختلفاً تماماً؟
تواصل معنا على واتساب مع صورة الموصل، وسنزودك بحل مخصص.
