📝 وصف شامل لـ PTC 3 طرف

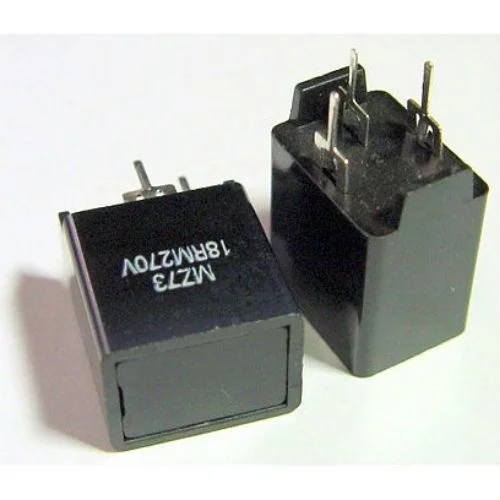

ثرمستور PTC 3 طرف (Positive Temperature Coefficient) هو مقاومة حرارية موجبة المعامل، مصممة خصيصاً لتطبيقات إزالة المغنطة (Degaussing) في شاشات CRT الملونة، وحماية المحركات في الغسالات الأوتوماتيك، والحد من تيار الاندفاع في مصادر الطاقة. يتميز هذا العنصر بقيمة مقاومة 18 أوم عند درجة حرارة الغرفة (مع تفاوت ±20%)، وأقصى جهد تشغيل 270 فولت، مما يجعله مناسباً للعمل على شبكات 220-240 فولت مع هامش أمان ممتاز.
عند تطبيق الجهد على PTC 3 طرف في الحالة الباردة، يمر تيار ابتدائي عالٍ يصل إلى ≥20 أمبير (peak-to-peak)، وهو ضروري لإزالة المغنطة المتبقية من شاشة CRT. مع مرور الوقت، يسخن العنصر ذاتياً (Self-heating) بسبب التيار المار، وعند الوصول إلى درجة حرارة كوري (40-60°C)، تبدأ المقاومة في الارتفاع بشكل حاد جداً (قد تصل إلى مئات الكيلوأوم). بعد حوالي 60 ثانية، ينخفض التيار إلى قيمة ضئيلة جداً (≤8mA)، مما يبقي دائرة إزالة المغنطة نشطة بتيار منخفض دون استهلاك طاقة ملحوظ.
المادة المصنوع منها هي خزف شبه موصل يعتمد على تيتانات الباريوم (Barium Titanate – BaTiO3) مطعم بعناصر أرضية نادرة، مما يعطيه خاصية الانتقال الحاد في المقاومة عند درجة حرارة كوري. هذا السلوك الفيزيائي يجعل PTC عنصراً مثالياً للتطبيقات التي تتطلب حداً حرارياً ذاتي الإعادة (Self-resetting).
🔧 التطبيقات العملية
📺 إزالة المغنطة (Degaussing): في شاشات CRT الملونة لإزالة المجال المغناطيسي المتبقي
🧺 حماية محركات الغسالات: حماية من التيار الزائد في الغسالات الأوتوماتيك
⚡ الحد من تيار الاندفاع: في مزودات الطاقة التبديلية (SMPS)
🔥 حماية الحمل الزائد: للمحركات الصغيرة والمحولات
❄️ أجهزة التبريد: حماية ضواغط الثلاجات والمكيفات
🔌 وحدات التحكم الحراري: كعنصر استشعار في دوائر التحكم البسيطة
❓ 20 سؤال شائع عن PTC 3 طرف
1. ما هو PTC MZ72-18RM270؟ – ثرمستور PTC بقيمة 18 أوم 270 فولت لإزالة المغنطة وحماية المحركات.
2. هل المنتج أصلي؟ – نعم، من الجوكر للالكترونيات، أصلي 100% من DXM Technology.
3. ما الفرق بين 18RM270 و 20RM270؟ – الفرق في المقاومة الاسمية (18Ω مقابل 20Ω).
4. ما هو أقصى جهد؟ – 270 فولت (مناسب لشبكات 220-240V).
5. ما هو التيار بعد دقيقة؟ – أقل من 8 مللي أمبير.
6. كيف أفحص PTC؟ – قس المقاومة باردة (14.4-21.6Ω)، ثم سخنه لتزداد المقاومة.
7. هل يمكن استخدامه في غسالات؟ – نعم، يستخدم في حماية محرك الغسالة.
8. ما هي درجة حرارة كوري؟ – 40-60°C حيث تبدأ المقاومة بالارتفاع.
9. هل يحتاج دائرة تبريد؟ – لا، يعتمد على التسخين الذاتي.
10. ما معنى ±20%؟ – المقاومة الفعلية بين 14.4 و 21.6 أوم.
11. هل يتوفر بكميات كبيرة؟ – نعم، للاستفسار عن خصومات الجملة تواصل معنا.
12. ما هي مدة التوصيل؟ – 1-3 أيام عمل لجميع المحافظات.
13. هل يوجد ضمان؟ – نعم، ضمان استبدال 14 يوم ضد عيوب الصناعة.
14. ما الفرق بين PTC و NTC؟ – PTC تزيد مقاومته بالحرارة، NTC تقل.
15. هل يمكن لحامه مباشرة؟ – نعم، أطرافه مصممة للحام.
16. ما هي أبعاده؟ – قطر القرص 12mm، طول الرصاصة 25mm.
17. هل يعمل على DC؟ – نعم، لكن سلوكه يختلف قليلاً عن AC.
18. ما هي الشركة المصنعة؟ – DXM Technology Co., Ltd.
19. هل يتوافق مع RoHS؟ – نعم، خالٍ من المواد الضارة.
20. كيف أتواصل مع الدعم؟ – عبر موقع الجوكر أو الواتساب.
