🔊 MIX2018A – أفضل 8 أسرار مذهلة لمضخم صوت F-Class 5 واط بكفاءة 90% لا تُصدَّق
مضخم صوت أحادي القناة Class-F/D | بدون فلتر خارجي | حماية حرارية مدمجة | مثالي للأجهزة المحمولة
📡 بدون تداخل FM
🔋 كفاءة 90%
🔇 بدون فلتر
📦 ESOP8 مدمج
⭐ 4.9/5 من 38 تقييم
- مقدمة: ما هو MIX2018A؟
- المواصفات الكاملة من الداتا شيت
- توضيح الأطراف (Pinout) – ESOP8
- الدوائر الإلكترونية والمخططات
- شرح وضعَي التشغيل D-Class و F-Class
- حساب الكسب والمكونات الخارجية
- الداتا شيت والمصادر التقنية
- استخدامات MIX2018A في الأجهزة الحقيقية
- مقارنة MIX2018A مع الآيسيات المنافسة
- البدائل المتاحة
- ضمان الجودة ومعايير المنتج
- لماذا تطلب من الجوكر للالكترونيات؟
- تقييمات ومراجعات العملاء
- الأسئلة الشائعة (19 سؤالاً)
- سياسات الشحن والاسترجاع والخصوصية

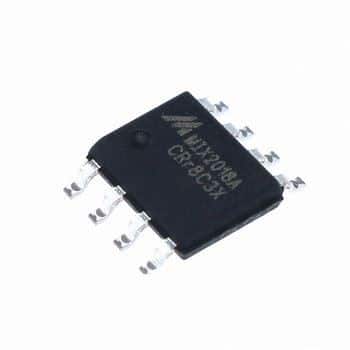

MIX2018A – مضخم صوت F-Class/D-Class 5 واط | حزمة ESOP8 | الجوكر للالكترونيات
MIX2018A هو آيسي مضخم صوت أحادي القناة من الفئة F (Class-F) بقدرة خرج تصل إلى 5 واط، من إنتاج شركة Shanghai Mixinno Microelectronics. يُعدّ هذا الآيسي ثورةً في عالم مضخمات الصوت المحمولة بفضل تقنية الـ Class-F الفريدة التي تجمع بين كفاءة D-Class العالية وخاصية منع التداخل مع إشارات FM التي يتمتع بها F-Class.
تتميز تقنية MIX2018A بأنها Filterless أي لا تحتاج لفلتر خارجي من ملفات أو مكثفات ضخمة، مما يُقلل عدد المكونات الخارجية بشكل كبير، ويُوفر مساحة PCB وتكلفة الإنتاج. الكفاءة العالية التي تصل إلى 90% تعني انخفاضاً حاداً في الطاقة المُهدَرة على شكل حرارة، مما يُطيل عمر البطارية بشكل ملحوظ.
يعمل MIX2018A بجهد منخفض يتراوح من 2.5 فولت إلى 5 فولت، مما يجعله متوافقاً تماماً مع بطاريات الليثيوم (3.7 فولت) ومنافذ USB القياسية (5 فولت). يأتي الآيسي في حزمة ESOP8 المدمجة مع لوحة حرارية في الجزء السفلي، مما يُتيح تبديد الحرارة بشكل فعّال بدون الحاجة لهيت سينك خارجي في معظم التطبيقات.
يمتلك MIX2018A خاصية اختيار الوضع (D-Class أو F-Class) عبر طرف MODE، مما يمنح المهندس مرونة استثنائية في التصميم. كما يحتوي على حماية حرارية مدمجة، وقمع لصوت POP عند التشغيل والإيقاف، ووضع Shutdown بتيار أقل من 1 ميكروأمبير. للمقارنة مع بدائل أخرى، راجع صفحة دايره صوت 2030 أو TDA7266.
| المواصفة | القيمة | ملاحظات |
|---|---|---|
| الشركة المصنعة | Shanghai Mixinno Microelectronics | Rev 1.3, Oct. 2013 |
| نوع التضخيم | Class-D و Class-F قابل للتبديل | عبر طرف MODE |
| جهد التشغيل (VDD) | 2.5 فولت إلى 5.0 فولت | حد أقصى مطلق: 5.25V |
| الحزمة (Package) | ESOP8 مع Heat Slug | SMD – مدمج |
| درجة حرارة التشغيل | -40°م إلى +85°م | — |
| درجة حرارة الوصلة (TJ) | -40°م إلى +125°م | — |
| الحماية الحرارية (OTP) | 180°م (إيقاف) / 150°م (استئناف) | انتعاش تلقائي بعد -30°م |
| تردد التشغيل (PWM) | 650 كيلوهرتز | — |
| كسب الدائرة (Gain) | 23 dB (Ri = 22KΩ) | قابل للتعديل |
| وقت التشغيل (Tst) | 200 ميلي ثانية | مع Bypass = 1μF |
| تيار Shutdown | < 1 ميكروأمبير | توفير فائق للطاقة |
| المقاومة الحرارية (θJA) | 90°م/واط | ESOP8 |
| المعامل | الشرط | القيمة النموذجية | الوحدة |
|---|---|---|---|
| قدرة الخرج | RL=2Ω, THD+N=10%, VDD=5V | 5.0 W | واط |
| قدرة الخرج | RL=2Ω, THD+N=1%, VDD=5V | 4.1 W | واط |
| قدرة الخرج | RL=4Ω, THD+N=10%, VDD=5V | 3.2 W | واط |
| قدرة الخرج | RL=4Ω, THD+N=1%, VDD=5V | 2.6 W | واط |
| THD+N | Po=1W, RL=4Ω, VDD=5V, f=1KHz | 0.12% | % |
| PSRR (نبض التغذية) | VDD=4.2V, ±200mVp-p, f=1KHz | 60 dB | dB |
| SNR (إشارة/ضوضاء) | VDD=5V, Vo=1V rms | -83 dB | dB |
| كفاءة (η) | RL=4Ω, Po=2.8W | 90% | % |
| كفاءة (η) | RL=2Ω, Po=4W | 82% | % |
| تيار سكون (IQ) | VDD=5V, بدون حمل | 4 mA | mA |
| الضوضاء المتبقية | A-weighting | 70 μV | μV |
| المعامل | الشرط | القيمة النموذجية | الوحدة |
|---|---|---|---|
| قدرة الخرج | RL=2Ω, THD+N=10%, VDD=5V | 4.9 W | واط |
| قدرة الخرج | RL=2Ω, THD+N=1%, VDD=5V | 4.0 W | واط |
| قدرة الخرج | RL=4Ω, THD+N=10%, VDD=5V | 3.1 W | واط |
| THD+N | Po=1W, RL=4Ω, VDD=5V, f=1KHz | 0.11% | % |
| PSRR (نبض التغذية) | VDD=4.2V, ±200mVp-p, f=1KHz | 70 dB | dB |
| SNR | VDD=5V, Vo=1V rms | -83 dB | dB |
| النطاق الديناميكي | VDD=5V, THD=1% | -89 dB | dB |
| تيار سكون | VDD=5V, بدون حمل | 4 mA | mA |
| الخاصية | التفاصيل |
|---|---|
| حزمة الآيسي | ESOP8 مع Exposed Thermal Pad (Pin 9 = GND) |
| SD Logic HIGH (تشغيل الإيقاف) | ≥ 2 فولت |
| SD Logic LOW (التشغيل الطبيعي) | ≤ 0.4 فولت |
| MODE Logic HIGH (D-Class) | ≥ 2 فولت |
| MODE Logic LOW (F-Class) | ≤ 0.4 فولت |
| مقاومة الخرج الداخلية (Rf) | 150 كيلو أوم (ثابتة داخلياً) |
| ترددات التشغيل الداخلي | 650 كيلوهرتز (PWM Clock) |
| درجة حرارة اللحام | 300°م لمدة 5 ثوانٍ |
| حد الجهد المطلق | 5.25 فولت (لا تتجاوزه) |
يأتي MIX2018A في حزمة ESOP8 ذات 8 أطراف + لوحة حرارية (Pin 9) في الجزء السفلي. ترتيب الأطراف كما يلي:
📍 ترتيب أطراف MIX2018A (ESOP8)
إيقاف تشغيل
جهد مرجعي
D/F اختيار
دخل صوت
خرج سالب
مصدر طاقة
أرضي
خرج موجب
⚠️ Pin 9 = Exposed Thermal Pad (الجزء السفلي) = GND – يجب لحامه بالـ PCB لتبديد الحرارة
الدائرة التالية هي الدائرة المرجعية من الداتا شيت الرسمي لـ MIX2018A. تتميز ببساطتها وقلة مكوناتها:
يمتلك MIX2018A خاصية فريدة من نوعها: القدرة على التبديل بين وضعين مختلفين للتشغيل عبر طرف MODE:
🟢 وضع D-Class (MODE = HIGH)
- كفاءة عالية جداً تصل إلى 90%
- قدرة خرج 5 واط على 2 أوم
- الاستخدام العام والأكثر شيوعاً
- مناسب للسماعات البلوتوث العامة
- THD+N = 0.12% عند 1 واط
🔵 وضع F-Class (MODE = LOW)
- لا تداخل مع إشارات FM
- PSRR أعلى: 70 dB مقابل 60 dB
- مثالي للأجهزة ذات راديو FM
- قدرة خرج 4.9 واط على 2 أوم
- THD+N = 0.11% عند 1 واط (أفضل)
💡 نصيحة: إذا كان جهازك يحتوي على راديو FM أو يعمل بالقرب من أجهزة FM، استخدم وضع F-Class (MODE=LOW) للحصول على أفضل جودة صوت بدون تشويش. إذا أردت أقصى قدرة خرج، استخدم وضع D-Class (MODE=HIGH).
الكسب في MIX2018A يُحدَّد بمقاومة الدخل الخارجية (Ri) فقط، إذ أن مقاومة التغذية الراجعة (Rf = 150KΩ) ثابتة داخلياً:
مثال: Ri = 22KΩ → Av = 2 × (150/22) ≈ 13.6 ≈ 23 dB
| المكوّن | القيمة الموصى بها | الوظيفة | ملاحظات |
|---|---|---|---|
| مكثف الدخل (Ci) | 1 ميكروفاراد | حجب DC، فلتر HPF | يؤثر على POP عند التشغيل |
| مقاومة الدخل (Ri) | 22 كيلو أوم | تحديد الكسب | كسب = 2×(150/Ri) |
| مكثف BYPASS (Cbyp) | 1 ميكروفاراد | جهد مرجعي، POP, PSRR | المكثف الأهم في الدائرة |
| مكثف VDD (Cvdd) | 10 ميكروفاراد | تصفية التغذية | قريب من الآيسي على PCB |
| مكثف VDD إضافي | 0.1 ميكروفاراد | تصفية عالية التردد | بالتوازي مع 10μF |
⚠️ تحذير: الجهد الأقصى المطلق لـ MIX2018A هو 5.25 فولت. لا تُجاوز هذا الحد أبداً لتجنب إتلاف الآيسي. الجهد الموصى به هو 5 فولت من منفذ USB أو منظم جهد دقيق.
⬇️ تحميل داتا شيت MIX2018A من AllDatasheet (PDF رسمي من Mixinno)
Rev 1.3 | Shanghai Mixinno Microelectronics | يحتوي على جميع المنحنيات والمواصفات التفصيلية
| المصدر | الوصف | الرابط |
|---|---|---|
| AllDatasheet | أكبر قاعدة بيانات داتا شيت في العالم | زيارة الموقع ↗ |
| Datasheet4U | قاعدة بيانات داتا شيت موثوقة | زيارة الموقع ↗ |
| AllTransistors | بيانات آيسيات وترانزستورات شاملة | زيارة الموقع ↗ |
| Arduino Forum | منتدى تقني لمشاريع الإلكترونيات DIY | زيارة المنتدى ↗ |
بفضل جهد التشغيل المنخفض والكفاءة العالية والحجم المدمج، يُستخدم MIX2018A على نطاق واسع في:
بدون تداخل بـ F-Mode
محمول وبطارية
مع جهد 5 فولت مباشرة
مضخم دخلي للهاتف
بطاقة SD/USB
صوت Arduino/ESP32
تعليم إلكترونيات
مع بطارية ليثيوم
مضخم صوت داخلي
إشعارات صوتية
يُعدّ MIX2018A الخيار المثالي للمشاريع التي تعتمد على Arduino و ESP32 و Raspberry Pi لتضخيم الصوت الرقمي إلى مستوى مسموع، خاصةً في مشاريع الروبوتات والأجهزة التفاعلية. كما أن جهد التشغيل المنخفض (2.5V-5V) يجعله متوافقاً مع بطاريات Li-Po و Li-Ion المستخدمة في الأجهزة المحمولة.
| الآيسي | القدرة | الجهد | القنوات | الحزمة | الكفاءة | الوضع | مميزة رئيسية |
|---|---|---|---|---|---|---|---|
| MIX2018A | 5W (2Ω) | 2.5–5V | Mono | ESOP8 | 90% | D/F Class | بدون FM تداخل، محمول |
| TDA7266 | 7+7W | 7–18V | Stereo | DIP16 | ~65% | B Class | ستيريو، راديو منزلي |
| TDA2822 | 1+1W | 1.8–12V | Stereo | DIP8 | ~55% | B Class | بطاريات صغيرة، محمول |
| TDA1517P | 6+6W | 6–18V | Stereo | DIP9 | ~60% | B Class | ستيريو اقتصادي |
| TDA2003 | 10W | 8–18V | Mono | TO-220 | ~55% | B Class | رخيص، بسيط |
| دايره صوت 2030 | 14W | ±6–±18V | Mono | Pentawatt | ~65% | AB Class | قدرة عالية، منزلي |
| TDA7377 | 4×15W | 8–18V | 4 قنوات | Flexiwatt | ~70% | B/D Class | أنظمة سيارات |
| TDA7388 | 4×45W | 8–18V | 4 قنوات | Flexiwatt | ~75% | D Class | أقوى مضخمات السيارات |
💡 خلاصة: MIX2018A هو الأمثل للأجهزة المحمولة التي تعمل بالبطارية وتحتاج لجهد منخفض مع كفاءة عالية وبدون تداخل FM. للقدرات الأعلى والأجهزة المنزلية، تكون آيسيات أخرى أنسب.
بديل ستيريو منخفض الجهد يعمل من 1.8 فولت. مناسب للأجهزة المحمولة الصغيرة جداً والألعاب.
بديل ستيريو بقدرة 6+6 واط بجهد 6-18 فولت. مناسب للأجهزة المنزلية الصغيرة.
بديل ستيريو 7+7 واط يعمل بجهد واحد. الأنسب لأجهزة الراديو المنزلية.
بديل Mono بجهد أعلى (8-18V) بقدرة 10 واط. مناسب للتطبيقات المنزلية الأبسط.
بديل مزدوج القناة بقدرة 20 واط Bridge. الأمثل لأجهزة الصوت في السيارات.
بديل بقدرة 25 واط Bridge. للتطبيقات التي تتطلب قدرة أكبر بجهد مزدوج.
MIX2018A أصلي من Shanghai Mixinno Microelectronics مع ضمان الأصالة والجودة.
كل وحدة تخضع لاختبار كهربائي للتحقق من الأداء وفق مواصفات الداتا شيت.
يُشحن MIX2018A في تغليف ESD-safe للحفاظ على سلامة الآيسي الدقيق.
جميع المواصفات مطابقة للداتا شيت الرسمي Rev 1.3 من Mixinno Microelectronics.
فريق تقني جاهز عبر واتساب للإجابة على أسئلتك حول التوصيل والاستخدام.
الجوكر للالكترونيات متخصص في آيسيات SMD وتوفير الدعم التقني اللازم.
- منتجات أصلية 100% مضمونة: MIX2018A أصلي من مصادر موثوقة مع ضمان الجودة عند الاستلام.
- أسعار تنافسية: أفضل سعر في السوق المصري مع الحفاظ على الجودة العالية.
- شحن سريع لجميع المحافظات: 24-48 ساعة لجميع محافظات مصر بعد يوم من تأكيد الأوردر.
- دعم فني واتساب متخصص: تواصل فوري على 01288929498 للمساعدة في التوصيل والتشغيل.
- تغليف آمن لآيسيات SMD: نُغلّف MIX2018A في مادة ESD لحمايته من الكهرباء الساكنة.
- تشكيلة شاملة من البدائل: جميع بدائل MIX2018A متوفرة في مكان واحد.
- سهولة الطلب أونلاين: موقع eljokar.com يوفر تجربة شراء آمنة 24/7.
- سياسة استرجاع عادلة: سياسة استرجاع شفافة تضمن رضاك الكامل.
- مخزون دائم: MIX2018A متوفر باستمرار لتلبية طلبك فوراً بدون انتظار.
- خبرة في الإلكترونيات الدقيقة: سنوات من الخبرة في آيسيات الصوت والمكونات الإلكترونية.
