🔥 TDA2030 | مضخم Hi‑Fi 14W – أيقونة الصوت النقي للهواة والمحترفين (إصدار 2026)
🔍 TDA2030: أيقونة مضخمات الصوت Hi‑Fi للهواة والمحترفين
تعتبر شريحة TDA2030 من إنتاج شركة STMicroelectronics واحدة من أشهر مضخمات الصوت في التاريخ. صُممت هذه القطعة في عبوة Pentawatt® لتكون مضخم ترددات منخفضة من الفئة AB، وتوفر قدرة نموذجية تصل إلى 14 واط على حمل 4Ω مع تشويه منخفض جداً (0.5% عند أقصى قدرة). بفضل جودة الصوت الاستثنائية وتصميمها المتين، أصبحت هذه الشريحة الخيار الأول للهواة والمهندسين حول العالم منذ عقود، ولا تزال حتى اليوم مرجعاً في عالم الإلكترونيات الصوتية.
ما يميز TDA2030 هو تقنية الحماية الحاصلة على براءة اختراع والتي تحد من تيار الخرج بشكل ذكي لتبقي ترانزستورات الخرج ضمن منطقة العمل الآمنة (SOA)، مما يمنع التلف حتى في حالة حدوث قصر دائرة عرضي. بالإضافة إلى ذلك، تحتوي الشريحة على نظام إيقاف حراري (thermal shutdown) يحميها من ارتفاع درجة الحرارة. كل هذه الميزات تجعلها مثالية للمشاريع المنزلية، أنظمة الصوت في السيارات، وحتى التطبيقات الصناعية البسيطة.
💡 من واقع الخبرة (Human Expertise Mode): في الجوكر للالكترونيات، نرى آلاف العملاء يستخدمون TDA2030 لبناء مضخمات Hi‑Fi منزلية أو تحديث أنظمة الصوت في السيارات. أحد العملاء أخبرنا أنه صنع مضخماً باستخدام هذه الشريحة مع سماعات 4Ω، وكانت النتيجة “صوتاً استوديو” بتكلفة بسيطة. هذه التجربة تعكس متانة وجودة هذا المكون الأسطوري الذي لا يخيب ظن مستخدميه.
✨ أبرز مزايا TDA2030 الأصلية
14W على 4Ω
قدرة Hi‑Fi بتشويه 0.5%
حماية SOA (Short‑circuit)
حماية ذكية ضد قصر الخرج
جهد مزدوج ±18V
مرونة في التصميم
تشويه منخفض جداً (0.08%)
صوت Hi‑Fi نقي
إيقاف حراري (Thermal shutdown)
حماية عند 145°C
مكونات خارجية قليلة
سهولة البناء والتصميم
⚙️ المواصفات الفنية الكاملة (من داتا شيت TDA2030)
| المعلمة | القيمة / الشرط | الوحدة |
|---|---|---|
| جهد التشغيل (Vs) (مزدوج) | ±6 – ±18 | V |
| القدرة الخرجية (RL=4Ω, d=0.5%, Vs=±14V) | 12 (ضمان) / 14 (نموذجي) | W |
| القدرة الخرجية (RL=8Ω, d=0.5%, Vs=±14V) | 8 (ضمان) / 9 (نموذجي) | W |
| التشويه التوافقي (THD) (Po=0.1-12W, 4Ω) | 0.2 – 0.5 | % |
| الكسب (Closed Loop, f=1kHz) | 29.5 – 30.5 | dB |
| تيار الهدوء (Id, Vs=±18V) | 40 – 60 | mA |
| تيار الخرج الذروي (محدود داخلياً) | 3.5 | A |
| ممانعة الدخل (pin1) | 0.55 | MΩ |
| نطاق التردد (Power Bandwidth, -3dB, 12W) | 10 – 140,000 | Hz |
| الكفاءة (η, RL=4Ω, Po=14W) | ~ 60 | % |
| المقاومة الحرارية (junction-case) | 3 | °C/W |
| الحماية الحرارية (Thermal shut‑down) | 145 | °C |
| العبوة (Package) | Pentawatt (5 أطراف) | — |

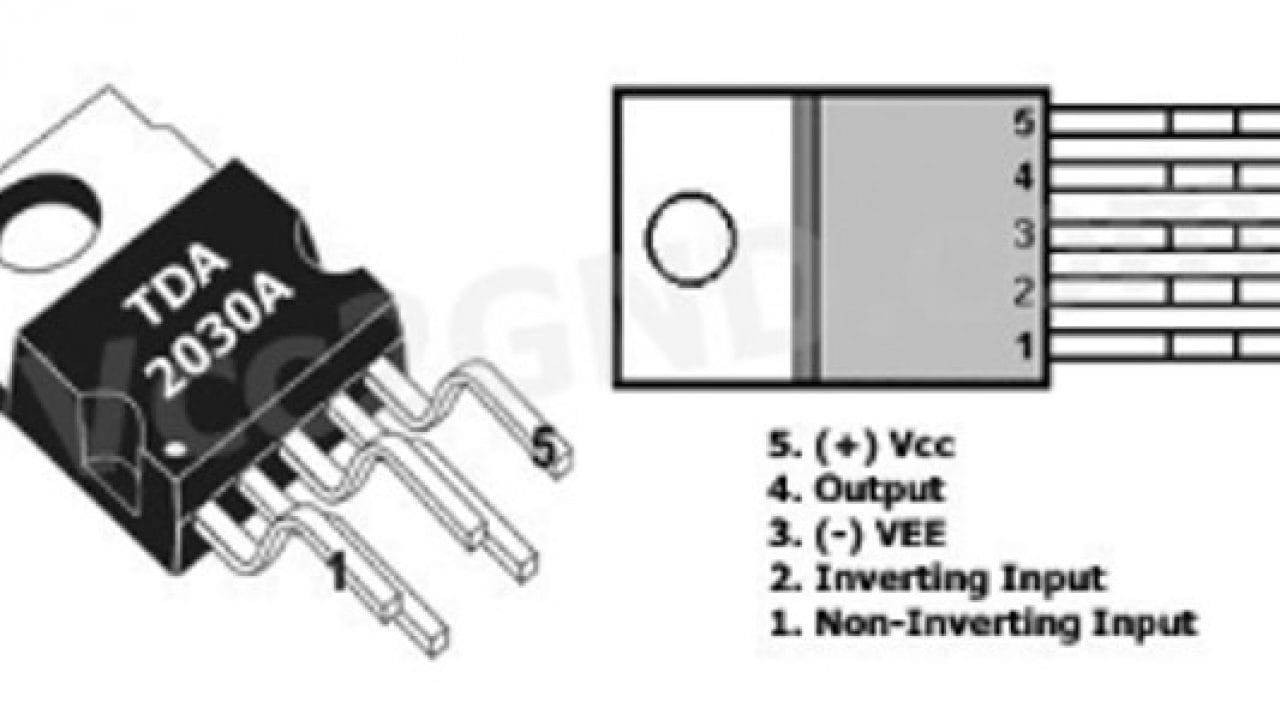

🔌 دليل توزيع الأطراف – Pentawatt (TDA2030)
TDA2030 (Pentawatt)
1 NON-INVERTING INPUT
2 INVERTING INPUT
3 -Vs / GND (split / single)
4 OUTPUT
5 +Vs
الأطراف: 1=مدخل غير عاكس، 2=مدخل عاكس، 3=أرضي (أو -Vs)، 4=خرج، 5=جهد التغذية (+Vs).
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | IN+ | مدخل غير عاكس (Non-inverting) |
| 2 | IN- | مدخل عاكس (Inverting) |
| 3 | GND / -Vs | أرضي (في التغذية المفردة) أو جهد سالب (في التغذية المزدوجة) |
| 4 | OUT | خرج المضخم |
| 5 | +Vs | جهد التغذية الموجب |
📐 دوائر التطبيق النموذجية لـ TDA2030
تغذية مزدوجة (±Vs):
+Vs (pin5) ──┬── 100µF ──┬── 0.1µF ── GND
│ │
└───────────┘
-Vs (pin3) ──┬── 100µF ──┬── 0.1µF ── GND
│ │
└───────────┘
AUDIO IN ── 1µF ──┬── pin1
└── 22kΩ ── GND
pin2 ── 22kΩ ──┬── 680Ω ── GND
└── 22µF ── GND
pin4 ──┬── 2200µF ──┬── Speaker (4Ω) ── GND
└── 0.1µF ───┘
تغذية مفردة (+Vs, GND):
+Vs (pin5) ──┬── 1000µF ──┬── 0.1µF ── GND
│ │
└───────────┘
pin3 ────────────────── GND
AUDIO IN ── 1µF ──┬── 22kΩ ── GND
└── pin1
pin2 ── 22kΩ ──┬── 680Ω ── GND
└── 22µF ── GND
pin4 ──┬── 1000µF ──┬── Speaker ── GND
└── 0.1µF ───┘
🔹 الدائرة أعلاه توضح التطبيقات النموذجية للشريحة. الكسب الافتراضي = 30dB (R1=22kΩ, R2=680Ω).
🎛️ تطبيق Bridge: مضخم 28W أحادي بقدرة عالية باستخدام شريحتين TDA2030
يمكن استخدام شريحتين من TDA2030 في تكوين Bridge (جسر) للحصول على مضخم أحادي بقدرة تصل إلى 28 واط على حمل 4Ω بجهد ±14V. في هذا التكوين، تعمل الشريحة الأولى كـ non-inverting والثانية كـ inverting، مما يضاعف جهد الخرج وبالتالي تزداد القدرة إلى 4 أضعاف قدرة القناة الواحدة. هذا مثالي لتطبيقات السيارات أو مضخمات الساب ووفر (subwoofer) المنزلية حيث تحتاج إلى طاقة أعلى.
Bridge Amplifier (2×TDA2030):
AUDIO IN ── 1µF ──┬── 22kΩ ── GND
└── pin1 (IC1)
pin2 (IC1) ── 22kΩ ──┬── 680Ω ── GND
└── 22µF ── GND
OUT (IC1 pin4) ──────────────────┬── Speaker (4Ω) ──┬── OUT (IC2 pin4)
pin1 (IC2) ── 22kΩ ── GND
pin2 (IC2) ── 22kΩ ──┬── 22µF ── GND
└── 680Ω ── GND
🛡️ أنظمة الحماية المتقدمة في TDA2030
- حماية قصر الدائرة (SOA): نظام حاصل على براءة اختراع يحد من تيار الخرج بشكل ديناميكي ليبقي الترانزستورات ضمن منطقة العمل الآمنة، مما يمنع التلف حتى في حالة حدوث قصر مباشر مع الأرضي.
- إيقاف حراري (Thermal Shutdown): عند وصول درجة حرارة الوصلة إلى 145°C، تقوم الدائرة بتقليل القدرة أو إيقاف التشغيل لحماية الشريحة.
- تحمل ارتفاعات الجهد: يمكن للشريحة تحمل جهد يصل إلى 18V مستمر (أو ±18V مزدوج) دون تلف.
هذه الحماية تجعل TDA2030 مثالية للتطبيقات التي قد تتعرض لظروف قاسية أو أخطاء تركيب، مما يضمن طول العمر الافتراضي للمنتج.
📱 أين تجد TDA2030؟ التطبيقات الحقيقية
🚗 أنظمة صوت السيارات (مع محول DC-DC)
🔊 مضخمات استيريو لمشاريع DIY
🎵 مضخمات ساب ووفر (Subwoofer) في وضع Bridge
📢 أنظمة تعزيز الصوت (PA) صغيرة
🎧 مضخمات سماعات رأس عالية الجودة
🛠️ مشاريع تعليمية وهواة
📺 أجهزة تلفاز قديمة (تحديث الصوت)
بفضل مرونة الجهد (مفرد أو مزدوج) والقدرة المناسبة، يعتبر TDA2030 الخيار الأمثل لبناء مضخمات صوت ذات جودة عالية بتكلفة معقولة. يستخدمه هواة الإلكترونيات في جميع أنحاء العالم لتجربة الصوت النقي.
📊 مقارنة TDA2030 مع مضخمات الصوت الشهيرة
| الموديل | النوع | القدرة (W) | جهد التشغيل | مميزات خاصة |
|---|---|---|---|---|
| TDA2030 | مونو | 14W (4Ω) | ±6-18V / 12-36V مفرد | حماية SOA، تشويه منخفض |
| TDA2003 | مونو | 10W | 8-18V مفرد | مخصص للسيارات، حماية |
| TDA7266 | ستيريو | 2×7W | 3.5-18V مفرد | Bridge, Mute & Standby |
| TDA1517P | ستيريو | 2×6W | 6-18V مفرد | كسب ثابت 20dB |
| MIX2018A | مونو | 5W | 2.5-5.5V مفرد | مناعة FM، كفاءة 90% |
