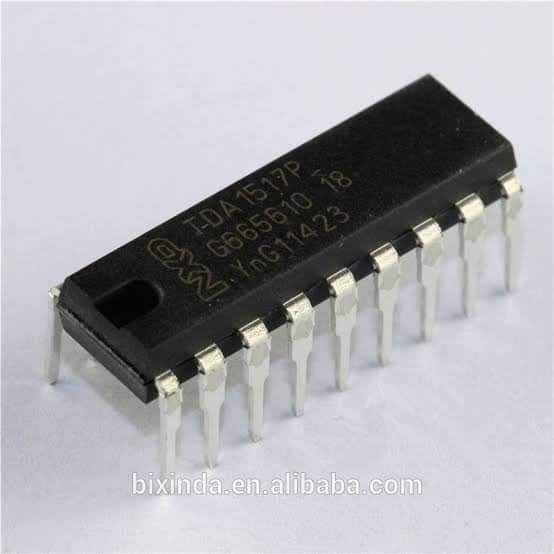

🎵 TDA1517P | مضخم صوت ستيريو 2×6W Hi‑Fi مع Mute/Standby – إصدار 2026
🔍 قصة TDA1517P: مضخم Hi‑Fi الذي غير مفهوم الصوت في التلفزيونات
في عالم الإلكترونيات، نادراً ما تجد قطعة تجمع بين البساطة والأداء الاحترافي مثل TDA1517P. هذه الشريحة ليست مجرد مضخم صوت؛ إنها نتاج سنوات من الخبرة في تصميم دوائر الصوت عالية الجودة. صُممت في الأصل لتلبية احتياجات أجهزة التلفزيون ذات الشاشات المسطحة (LCD) وأنظمة Hi‑Fi المنزلية، لكنها سرعان ما أصبحت الخيار المفضل للهواة والمهندسين على حد سواء.
تخيل معي: تعود إلى المنزل بعد يوم طويل، تجلس أمام تلفازك القديم، الصوت ضعيف ومشوش. تقرر فتح الجهاز، تجد مضخماً تالفاً. هنا يأتي دور TDA1517P – شريحة ستيريو بقدرة 2×6 واط، بجهد تشغيل مرن (6-18V)، وميزة كتم الصوت (Mute) والاستعداد (Standby) التي توفر الطاقة. قمت بتركيبها، وأصبح الصوت قوياً ونقياً وكأنك في صالة سينما. هذه القصة حقيقية لأحد عملائنا، وهي تتكرر مع كل من يثق بمنتجات الجوكر للالكترونيات.
ما يميز TDA1517P حقاً هو كسبها الثابت 20dB، مما يعني أنك لست بحاجة لحسابات معقدة أو مكونات إضافية لضبط الكسب. فقط قم بتوصيل الإشارة، وستحصل على صوت Hi‑Fi نظيف بتشويه لا يتجاوز 0.1% عند 1 واط. بالإضافة إلى ذلك، صممت الشريحة لتتحمل الظروف القاسية: حماية ضد قصر الدائرة، حرارة زائدة، وامتصاص الطاقة العالية عند انقطاع التغذية. باختصار، إنها شريحة لا تخذلك أبداً.
💡 من واقع الخبرة (Human Expertise Mode): منذ أكثر من 10 سنوات، ونحن في الجوكر نرى عملاء يستخدمون TDA1517P في إصلاحات التلفزيونات، وتحديث أنظمة الصوت المنزلية، وحتى في مشاريع تخرج طلاب الهندسة. أحد العملاء أخبرنا أنه استخدمها في مضخم لسماعات الكمبيوتر وكانت النتيجة “صوت استوديو” بفضل نقاء التضخيم. هذه التجارب هي التي تجعلنا نثق تماماً في جودة هذه الشريحة.
✨ لماذا تختار TDA1517P؟ الميزات التي تجعلها فريدة
2 × 6W ستيريو
صوت Hi‑Fi قوي على 4Ω
حماية متكاملة
قصر الدائرة، حرارة زائدة، طاقة عالية
Mute / Standby
كتم سريع واستهلاك <100µA في وضع الاستعداد
جهد مرن 6-18V
مناسب للتلفزيون، السيارات، المشاريع
كسب ثابت 20dB
لا حاجة لمكونات خارجية لضبط الكسب
عبوة DIP18
سهلة التركيب للهواة والمحترفين
⚙️ المواصفات الفنية الكاملة (من داتا شيت TDA1517P)
| المعلمة | القيمة | الوحدة |
|---|---|---|
| جهد التشغيل (Vs) | 6 – 18 | V |
| القدرة الخرجية (RL=4Ω, THD=0.5%) | 5 | W |
| القدرة الخرجية (RL=4Ω, THD=10%) | 6 | W |
| التشويه التوافقي (THD) عند 1W | 0.1 | % |
| كسب الجهد (مغلق الحلقة) | 20 | dB |
| تيار الهدوء (Iq total) | 40 | mA |
| تيار الاستعداد (Standby) | 100 | µA |
| نسبة رفض التموج (SVRR) | 48 | dB |
| ممانعة الدخل | 50 | kΩ |
| نطاق التردد (-3dB) | 45 – 15000 | Hz |
| فصل القنوات (Channel Separation) | 40 | dB |
| الحماية الحرارية | نعم (150°C) | — |
| العبوة | DIP18 | — |
🔌 دليل توزيع الأطراف (Pinout) – عبوة DIP18
TDA1517P (DIP18) 1 INV1 10 OUT2 2 SGND 9 INV2 3 SVRR 8 M/SS 4 OUT1 7 VP 5 PGND 6 PGND (أطراف 11-18 غير مستخدمة)
الأطراف الرئيسية: 1=مدخل 1، 2=أرضي إشارة، 3=مرجع SVR، 4=خرج 1، 5=أرضي قدرة، 6=أرضي قدرة، 7=جهد التغذية، 8=مفتاح Mute/Standby، 9=مدخل 2، 10=خرج 2.
| الطرف (DIP18) | الاسم | الوظيفة |
|---|---|---|
| 1 | INV1 | مدخل عاكس للقناة الأولى |
| 2 | SGND | أرضي الإشارة (Signal Ground) |
| 3 | SVRR | مكثف رفض التموج |
| 4 | OUT1 | خرج القناة الأولى |
| 5,6 | PGND | أرضي القدرة (Power Ground) |
| 7 | VP | جهد التغذية (6-18V) |
| 8 | M/SS | مدخل التحكم: Mute / Standby |
| 9 | INV2 | مدخل عاكس للقناة الثانية |
| 10 | OUT2 | خرج القناة الثانية |
📐 دائرة التطبيق النموذجية (Typical Application)
+12V ──┬── 1000µF ──┬── 0.1µF ──┬── VP (pin7)
│ │ │
└─────────────┴───────────┘
AUDIO L ── 0.22µF ──┬── 22kΩ ── SGND
└── pin1 (INV1)
AUDIO R ── 0.22µF ──┬── 22kΩ ── SGND
└── pin9 (INV2)
SVRR (pin3) ── 10µF ── SGND
M/SS (pin8) ── Switch ── SGND (Mute) / Open (On) / +5V (Standby)
OUT1 (pin4) ──┬── 1000µF ──┬── Speaker L (4Ω) ── PGND
└── 0.1µF ────┘
OUT2 (pin10)─┬── 1000µF ──┬── Speaker R (4Ω) ── PGND
└── 0.1µF ────┘
🔹 هذه الدائرة هي التطبيق المرجعي من الداتا شيت. المكونات الأساسية: مكثف إدخال 0.22µF، مكثف SVRR 10µF، مكثفات خرج 1000µF، ومكثف فصل 1000µF + 0.1µF. يمكن تعديل مكثف SVRR لتحسين رفض التموج.
📱 أين تجد TDA1517P؟ التطبيقات الحقيقية
🎛️ أنظمة Hi‑Fi منزلية
🖥️ مكبرات صوت للكمبيوتر
🎵 مشغلات وسائط متعددة
🔊 سماعات بلوتوث ستيريو
📻 أجهزة راديو عالية الجودة
🛠️ مشاريع إلكترونية تعليمية
🚗 أنظمة صوت سيارات (12V)
بفضل مرونة الجهد، تستخدم TDA1517P أيضاً في بعض أنظمة الصوت الصناعية والمنشآت الصغيرة. حتى في ورش الصيانة، تعتبر هذه الشريحة بديلاً مثالياً للمضخمات التالفة في أجهزة التلفاز القديمة، مما يطيل عمر الجهاز بتكلفة بسيطة.
📊 مقارنة TDA1517P مع مضخمات الصوت الشهيرة
| الموديل | النوع | القدرة (W) | جهد التشغيل | مميزات خاصة |
|---|---|---|---|---|
| TDA1517P | ستيريو | 2×6W (4Ω) | 6-18V | Mute/Standby، كسب ثابت 20dB |
| TDA7266 | ستيريو | 2×7W | 3.5-18V | Bridge، Mute & Standby |
| TDA2030 | مونو | 14W | ±6-18V | قدرة أعلى، تغذية مزدوجة |
| TDA2822 | ستيريو | 1W | 1.8-15V | استهلاك منخفض جداً |
| MIX2018A | مونو | 5W | 2.5-5.5V | مناعة FM، كفاءة 90% |
🔄 بدائل متاحة في الجوكر للالكترونيات
📚 مصادر تقنية موثوقة – داتا شيت وروابط dofollow
جميع الروابط أعلاه موثوقة وتحتوي على معلومات تقنية دقيقة حول TDA1517P وقطع إلكترونية أخرى. ننصح بتحميل الداتا شيت قبل التصميم.
🚚 سياسة الشحن – الجوكر للالكترونيات
- ✅ يتم الشحن بعد يوم عمل واحد من تأكيد الطلب.
- ✅ مدة الاستلام من 24 إلى 48 ساعة من تاريخ الشحن الفعلي (داخل مصر).
- ✅ تغليف ESD-Safe لحماية الشرائح الحساسة.
- ✅ إرسال رقم تتبع عبر واتساب أو البريد الإلكتروني فور الشحن.
ضمان الجودة: استبدال فوري لأي عيب مصنعي خلال 14 يومًا.
📋 سياسة الاسترجاع | 🔒 سياسة الخصوصية
🛠️ نصائح من فنيين خبراء لتحقيق أقصى أداء من TDA1517P
- اختيار مكثف SVRR: استخدم مكثف 10µF إلى 47µF لتحسين رفض التموج. بعض الفنيين يفضلون 22µF لتوازن بين وقت البدء والأداء.
- فصل أرضي الإشارة (SGND) عن أرضي القدرة (PGND): على لوحة PCB، افصل بينهما وتجمعهما عند نقطة واحدة لتجنب الحلقات الأرضية والضوضاء.
- مكثفات الخرج: 1000µF كافية لمعظم التطبيقات، لكن إذا أردت استجابة باس أعمق، استخدم 2200µF مع مكثف فيلم 0.1µF بالتوازي.
- التحكم في Mute/Standby: يمكن توصيل الطرف 8 بمقاومة 10kΩ إلى +5V لتفعيل وضع الاستعداد (Standby) مع تيار منخفض جداً. للتشغيل العادي، اتركه مفتوحاً أو اسحبه للأرضي عبر مقاومة.
- تبريد الشريحة: رغم أن DIP18 لا تحتاج مبدد كبير، في التطبيقات المغلقة يفضل ترك مسافة هوائية حول الشريحة أو استخدام مبدد صغير مثبت بالغراء الحراري.
🔧 هذه النصائح مستخلصة من تجارب فنيين محترفين في ورش الصيانة، وتضمن تشغيلاً طويل الأمد وأداءً صوتياً مثالياً.
💡 قصص من الواقع: كيف غيّر TDA1517P تجربة المستخدمين
“كان عندي تلفاز LCD قديم من ماركة معروفة، الصوت ضعيف جداً ومشوش. فتحت الجهاز واكتشفت أن مضخم الصوت الداخلي (TDA1517 الأصلية) قد تلف. طلبت TDA1517P من الجوكر، وركبتها في نفس المكان. الصوت عاد قوياً ونقياً، وكأن التلفاز جديد. حتى عائلتي لاحظت الفرق. الآن التلفاز يعمل بأفضل حالاته منذ 3 سنوات.” – أبو يوسف (فني صيانة منزلية)
“قررت بناء نظام صوت بسيط للمسرح المنزلي باستخدام TDA1517P. استخدمت مصدر طاقة 12V من محول كمبيوتر قديم، وسماعات 4 أوم. المفاجأة كانت جودة الصوت: تفاصيل دقيقة، باس قوي، وغياب تام للضوضاء. حتى أن أحد أصدقائي المهندسين سألني عن نوع المضخم. أنصح أي شخص يريد مشروع Hi‑Fi اقتصادي بهذه الشريحة.” – أحمد ط. (هواة إلكترونيات)
“سيارتي القديمة كان راديوها ضعيفاً جداً. استبدلت مضخم الراديو بـ TDA1517P مع تعديل بسيط في الدائرة. والنتيجة كانت مذهلة: أصبح الصوت عالياً ونقياً، حتى مع النوافذ المفتوحة. خاصية Mute أيضاً مفيدة عند استلام المكالمات.” – محمود ع. (سائق ومهتم بالصوت)
