📑 جدول المحتويات
- 1. مقدمة الخبير
- 2. المواصفات الفنية الكاملة
- 3. دليل الأطراف (Pinout) QFN32
- 4. دوائر التطبيق العملية (Direct Conversion)
- 5. أنظمة الحماية والتشخيص
- 6. الأجهزة التي تستخدم 5815S
- 7. الأعطال الشائعة والحلول
- 8. البدائل والمقارنات الشاملة
- 9. قاموس المصطلحات التقنية
- 10. نصائح الخبراء من واقع الورشة المصرية
- 12. أسئلة يبحث عنها الناس (People Also Ask)
- 13. الأسئلة الشائعة (20 سؤالاً)
- 14. سياسات الشحن والضمان

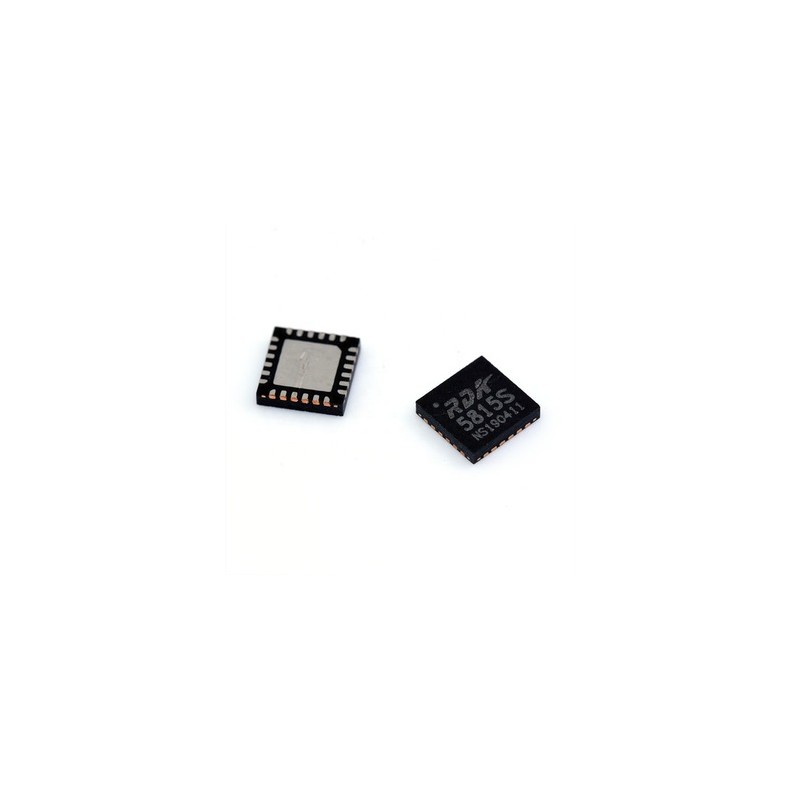

5815S (RDA5815S) – الدليل التقني الشامل لشريحة استقبال الأقمار الصناعية الاقتصادية DVB-S/S2
الكلمة المفتاحية: 5815S – من خبرتنا منذ عام 1985 في صيانة أجهزة الاستقبال الفضائية في مصر، نقدم لك هذا الدليل المتكامل لـ 5815S. هذه الشريحة من RDA Microelectronics هي نسخة اقتصادية من RDA5815M، وتستخدم في أجهزة استقبال DVB-S/S2 منخفضة التكلفة. توفر تحويلاً مباشراً (Zero-IF) مع كسب تحكم عالٍ ومرشحات قابلة للبرمجة. الجوكر للالكترونيات يستورد هذه القطعة الأصلية مباشرة ويوفرها بضمان الجودة والشحن السريع لجميع محافظات مصر.
📊 المواصفات الفنية الكاملة لـ 5815S (RDA5815S)
| المعلمة | القيمة / المواصفة | |||
|---|---|---|---|---|
| عام (General) | ||||
| نوع الشريحة: Direct Conversion RF Tuner (Zero-IF). | ||||
| نطاق التردد (RF Input): 250 – 2300 ميجاهرتز. | مستوى الإشارة الداخل: -100 dBm إلى +5 dBm. | |||
| نطاق تحكم الكسب (AGC): > 85 dB (خطوة 0.2dB). | ||||
| معامل الضوضاء (Noise Figure): 3.75 dB (عند أقصى كسب). | تقنية التصنيع: RF CMOS 0.11μm. | |||
| مزود الطاقة (Power Supply) | ||||
| جهد التشغيل: 3.0 – 3.6 فولت (نموذجي 3.3V). | ||||
| استهلاك التيار: 170 مللي أمبير (تشغيل عادي). | ||||
| استهلاك الطاقة الإجمالي: < 600 ملي واط. | ||||
| تيار وضع الإيقاف (PDN=0): 6 مللي أمبير. | ||||
| مرشح النطاق القاعدي (Baseband LPF) | ||||
| نطاق قطع التردد: 4 – 40 ميجاهرتز (قابل للبرمجة بخطوة 1MHz). | ||||
| دقة تردد القطع: ±5%. | ||||
| توهين التردد المضاعف (2fc): 25 dB. | خصائص التردد والمذبذب (PLL & VCO) | |||
| مرجع التردد: 27 ميجاهرتز (بلورة خارجية). | ||||
| وقت تبديل التردد: 200 ميكروثانية. | ||||
| أداء الطور (Phase Noise) @ 1kHz: -85 dBc/Hz (نموذجي). | ||||
| أداء الطور @ 10kHz: -95 dBc/Hz نموذجي. | ||||
| أداء الطور @ 100kHz: -105 dBc/Hz نموذجي. | ||||
| أداء الطور @ 1MHz: -133 dBc/Hz نموذجي. | ||||
| الواجهات (Interfaces) | ||||
| ناقل التحكم: I²C (SCL, SDA) بسرعة تصل إلى 400kHz. | ||||
إشارات الخرج: I/Q تفاضلية (4 أطراف).
جهد الخرج التفاضلي الأقصى: 0.9 * VDD فولت (ذروة-ذروة).
العبوة (Package)
النوع: QFN32 (5×5 مم، 0.5mm pitch).
نطاق حرارة التشغيل: -25°C إلى +85°C.
ميزات مفقودة مقارنة بـ 5815M: Loopout، ربما بعض إعدادات AGC المتقدمة.
⚙️ مواصفات إضافية دقيقة (للتطبيقات الاقتصادية)
| الميزة | القيمة / الشرح |
|---|---|
| مقاومة المدخلات (بعد المطابقة): 75Ω. | |
| توازن السعة I/Q: 0.5 dB (نموذجي). | |
| توازن الطور I/Q: 0.5 درجة (نموذجي). | |
| IIP3 (عند أدنى كسب): 57 dBm. | |
| وقت بدء التشغيل: 1 مللي ثانية. | |
🔌 دليل توزيع الأطراف (Pinout) لـ 5815S (QFN32, 5x5mm)
الأطراف مشابهة لـ 5815M مع اختلاف أن طرف LOOP.OUT قد يكون غير متصل أو محذوف. الأطراف الأساسية:
| رقم الطرف | الاسم | الوظيفة التفصيلية | |||
|---|---|---|---|---|---|
| 1: PDN – تحكم إيقاف التشغيل (High=تشغيل، Low=إيقاف). | |||||
| 2: RFIP – مدخل RF الموجب (مكثف 100nF للتوصيل). | |||||
| 4, 25, 30: VCC – جهد 3.3V (يحتاج مكثفات فصل). | |||||
| 6: ADD – اختيار عنوان I²C. | |||||
| 8: AGC – مدخل تحكم مباشر في الكسب. | 9: XOUT_EN – تمكين خرج البلورة المخزنة. | ||||
| 16: XOUT – خرج البلورة. | |||||
| 17: XTAL – مدخل البلورة (27MHz). | |||||
| 18: REFCLK – مدخل مرجع خارجي بديل. | |||||
| 21-24: BBIP, BBIN, BBQN, BBQP – مخارج I/Q التفاضلية. | |||||
| 28: SDA – خط بيانات I²C (مقاومة رفع 10kΩ). | |||||
| 29: SCLK – خط ساعة I²C. | |||||
🔧 دوائر التطبيق العملية لـ 5815S (رسيفر DVB-S/S2 منخفض التكلفة)
LNB -> Balun/ Matching -> RFIP (2)
|
I²C (28,29) <- Baseband
|-> BBIP (21) -> Baseband I+
|-> BBIN (22) -> Baseband I-
|-> BBQN (23) -> Baseband Q+
|-> BBQP (24) -> Baseband Q-
بلورة 27MHz متصلة بين XTAL (17) و REFCLK (18) أو XOUT (16) حسب التكوين. يتم التحكم بكل شيء عبر I²C.
توصية خبير: في تطبيقات التكلفة المنخفضة، يفضل استخدام البلورة مع مكثفين 22pF. تأكد من أن دارة AGC (الطرف 8) متصلة بشكل صحيح مع شبكة مرشح RC لتحقيق استجابة سلسة. عدم استخدام Loopout يوفر تياراً قليلاً لكن لا يؤثر على الأداء الأساسي.
🛡️ أنظمة الحماية والتشخيص في 5815S
- لا حماية من عكس الجهد: استخدم منظم جهد دقيق.
- حماية ESD محدودة: تعامل مع سوار تأريض.
- لا حماية حرارية: راقب درجة الحرارة في التصميم.
📺 الأجهزة التي تستخدم 5815S في مصر
| نوع الجهاز | أمثلة |
|---|---|
| رسيفرات DVB-S/S2 اقتصادية | ماركات صينية رخيصة |
| بطاقات تلفزيون USB | موديلات منخفضة التكلفة |
| محولات SMATV | أنظمة هوائيات جماعية |
⚠️ الأعطال الشائعة لـ 5815S وحلولها
| العطل | السبب | التشخيص | الحل |
|---|---|---|---|
| لا إشارة | بلورة تالفة، تغذية خاطئة | فحص VCC و XTAL | استبدال البلورة أو منظم الجهد |
| إشارة ضعيفة | عطل في AGC أو المطابقة | قياس جهد AGC | ضبط إعدادات I²C |
| صورة متقطعة | تداخل مصدر الطاقة | مراقبة تموجات VCC | إضافة مكثفات فصل 100nF و 10µF |
🔄 مقارنة 5815S مع البدائل
| الموديل | الشركة | السعر النسبي | التوصية |
|---|---|---|---|
| 5815S | RDA | منخفض (~42 جنيهاً) | ✓ الخيار الاقتصادي الأساسي |
| 5815M | RDA | متوسط (~48 جنيهاً) | ✔ يحتوي على Loopout وميزات إضافية |
| AV2026 | Airoha | أقل (~4 جنيهات) | ✗ تونر تماثلي، لا zero-IF |
📖 قاموس المصطلحات التقنية
- Direct Conversion: تحويل مباشر دون IF.
- Zero-IF: نفس المعنى.
- Loopout: تمرير الإشارة إلى جهاز آخر.
- AGC: تحكم تلقائي في الكسب.
- QFN: عبوة بدون أطراف بارزة.
- Phase Noise: ضوضاء الطور.
- DVB-S2: معيار البث الفضائي HD.
💡 نصائح الخبراء – من ورش الصيانة المصرية
- استخدم بلورة دقيقة 27MHz ±30ppm.
- لا تهمل مطابقة المعاوقة 75Ω عند مدخل RF.
- ضع مكثفات فصل بالقرب من أطراف VCC.
- افصل الأراضي التناظرية عن الرقمية.
- للحصول على أفضل أداء، قم بتعديل مرشح LPF حسب معدل الرمز لكل قناة.
🔍 أسئلة يبحث عنها الناس حول 5815S
ما الفرق بين 5815S و 5815M؟
5815S هي النسخة الاقتصادية، تفتقر لـ Loopout وبعض الميزات المتقدمة، ولكن نفس الأداء الأساسي.
هل تدعم DVB-S2؟
نعم، مرشح LPF يصل إلى 40 ميجاهرتز يسمح بذلك.
كم سعرها في مصر؟
حوالي 42 جنيهاً.
هل يمكن استبدالها بـ 5815M مباشرة؟
نعم، مع تعديل بسيط في البرنامج (تجاهل ميزات Loopout).
كيف أعرف أنها تالفة؟
لا استجابة لـ I²C، تيار مرتفع، أو عدم وجود إشارة I/Q.
❓ الأسئلة الشائعة (20 سؤالاً)
1. ما هو نطاق التردد المدعوم؟
250-2300 ميجاهرتز.
2. ما هو معامل الضوضاء؟
3.75 ديسيبل.
3. كم عدد الأطراف؟
32 طرفاً (QFN).
4. ما هو جهد التشغيل؟
3.3 فولت (3.0-3.6).
5. ما هو التيار المستهلك؟
حوالي 170 مللي أمبير.
6. هل تحتاج إلى بلورة خارجية؟
نعم، 27 ميجاهرتز.
7. ما هي الواجهة البرمجية؟
I²C بسرعة 400kHz.
8. ما هو نطاق LPF؟
4-40 ميجاهرتز بخطوة 1MHz.
9. هل يمكن استخدامها مع GX6101؟
نعم، تتصل عبر I/Q.
10. ما الفرق بين 5815S و AV2026؟
AV2026 تونر تماثلي بحاجة ديمودولاتور خارجي، 5815S zero-IF متكامل.
11. تدعم ABS-S؟
نعم، مع البرمجة المناسبة.
12. ما هو مدى درجة الحرارة؟
-25 إلى +85 درجة مئوية.
13. كيف أضبط AGC؟
عبر الطرف 8 جهد تماثلي أو بتسجيلات داخلية.
14. هل يمكن استخدام إشارة مرجعية خارجية؟
نعم عبر REFCLK.
15. كم سعرها في الجوكر؟
42 جنيهاً.
16. ما هو ضمان الجوكر؟
6 شهور ضد عيوب الصناعة.
17. هل الشحن لجميع المحافظات؟
نعم، خلال 24-48 ساعة.
18. كيف أتواصل للدعم الفني؟
عبر واتساب 01288929498.
19. هل يوجد خصومات للكميات؟
نعم، اتصل بنا.
20. ما هو البديل الأرخص؟
AV2026 أرخص لكنه أقل أداء.
✅ ضمان 6 شهور
✅ شحن سريع لجميع محافظات مصر
✅ دعم فني متخصص
🚚 سياسة الشحن والتوصيل في مصر
شحن بعد يوم عمل، استلام خلال 24-48 ساعة، تغطية جميع المحافظات.
🔗 قد يهمك أيضاً: 5815M (النسخة الأعلى)، ويمكنك تصفح أقسام IC أخرى.
