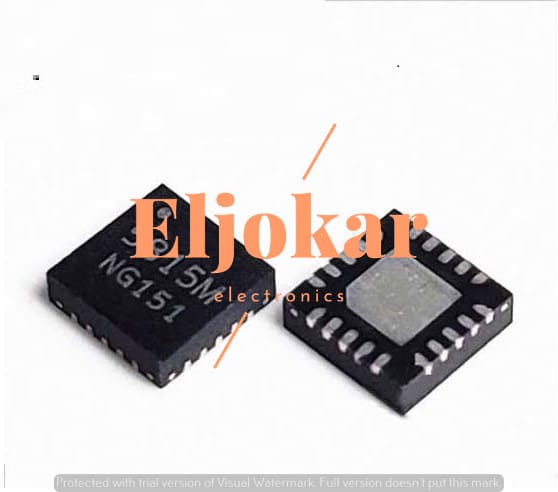

5815M
السعر الأصلي هو: 23,00 EGP.22,00 EGPالسعر الحالي هو: 22,00 EGP.
الوصف
📑 جدول المحتويات
- 1. مقدمة الخبير
- 2. المواصفات الفنية الكاملة
- 3. دليل الأطراف (Pinout) QFN32
- 4. دوائر التطبيق العملية (Loopout و Direct Conversion)
- 5. أنظمة الحماية والحساسية
- 6. الأجهزة التي تستخدم 5815M
- 7. الأعطال الشائعة والحلول الميدانية
- 8. البدائل والمقارنات الشاملة
- 9. قاموس المصطلحات التقنية
- 10. نصائح الخبراء من واقع الورشة المصرية
- 11. مراجعات وتقييمات حقيقية
- 12. أسئلة يبحث عنها الناس (People Also Ask)
- 13. الأسئلة الشائعة (20 سؤالاً)
- 14. سياسات الشحن والضمان
5815M (RDA5815M) – الدليل التقني الشامل لشريحة استقبال الأقمار الصناعية DVB-S/S2 الرائعة
الكلمة المفتاحية: 5815M – من خبرتنا الطويلة التي تزيد عن 10 سنوات في صيانة أجهزة استقبال الأقمار الصناعية ووحدات التلفزة الرقمية في مصر، نقدم لك هذا الدليل المتكامل لـ 5815M (من RDA Microelectronics). هذه الشريحة هي عبارة عن تونر (Tuner) RF متكامل بالكامل بتقنية التحويل المباشر (Direct Conversion)، وتدعم معايير DVB-S, DVB-S2, ABS-S و MMDS. تمتاز بنطاق تردد واسع يغطي 250-2300 ميجاهرتز، نطاق تحكم في الكسب يتجاوز 85dB، ومعدل ضوضاء (NF) منخفض يصل إلى 3.75dB. إنها الخيار المثالي لتصميم أجهزة استقبال الأقمار الصناعية عالية الأداء. الجوكر للالكترونيات يستورد هذه الشريحة الأصلية مباشرة ويوفرها لك بضمان الجودة والشحن السريع لجميع محافظات مصر.
📊 المواصفات الفنية الكاملة لـ 5815M (RDA5815M)
| المعلمة | القيمة / المواصفة |
|---|
⚙️ مواصفات إضافية دقيقة (للتطبيقات المتقدمة)
| الميزة | القيمة / الشرح |
|---|---|
| مقاومة المدخلات (Input Matching): 75Ω (بعد دائرة مطابقة خارجية). | |
| معامل الانعكاس S11 (بعد المطابقة): -8 dB إلى -7 dB. | |
| توازن السعة I/Q (Amplitude Balance): 0.2 – 0.5 dB. | |
| توازن الطور I/Q (Phase Balance): 0.3 – 0.5 درجة. | |
| ناتج التشويه من الدرجة الثالثة (IIP3): 57 dBm (عند أقل كسب). | |
| وقت بدء التشغيل (Power-up settling): 1 مللي ثانية. | |

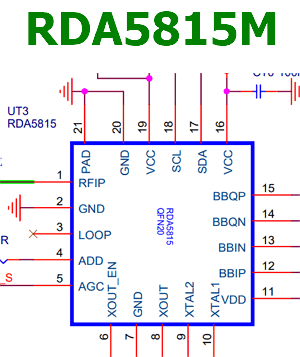

🔌 دليل توزيع الأطراف (Pinout) لـ 5815M (عبوة QFN32 5x5mm)
الشريحة تأتي في عبوة QFN32 ذات 32 طرفًا. الأطراف الرئيسية:
| رقم الطرف | الاسم | الوظيفة التفصيلية | ||||
|---|---|---|---|---|---|---|
| 1: PDN (Power Down) – تحكم إيقاف التشغيل (عالٍ=تشغيل، منخفض=إيقاف). | ||||||
| 2: RFIP – مدخل RF الموجب (يتم توصيله بمصدر الإشارة من LNB عبر مكثف ومطابقة 75Ω). | ||||||
| 3: LOOP.OUT – خرج الحلقة (Loopout) لإعادة إرسال إشارة RF إلى أجهزة أخرى. | 4, 25, 30: VCC – جهد التغذية 3.3V. يجب وضع مكثفات فصل 100nF قريبة. | |||||
| 5,7,10-15,19,26,27,31,32: NC (غير متصل). | ||||||
| 6: ADD – اختيار عنوان I²C (لتمكين عدة شرائح على نفس الناقل). | ||||||
| 8: AGC – مدخل تحكم مباشر في الكسب (تناظري، من 0.1V إلى VDD). | 9: XOUT_EN – تمكين خرج البلورة المخزنة (إشارة ساعة مرجعية للـ Baseband). | |||||
| 16: XOUT – خرج البلورة المخزنة (اختياري). | ||||||
| 17: XTAL – مدخل البلورة (27MHz موصى به). | ||||||
| 18: REFCLK – مدخل مرجع بديل (إذا تم استخدام مذبذب خارجي). | ||||||
| 20: DVDD – جهد رقمي مرشح (يتم توصيل مكثف 100nF إلى الأرض). | 21: BBIP – خرج I موجب (النطاق القاعدي – الاتجاه I). | |||||
| 22: BBIN – خرج I سالب. | ||||||
| 23: BBQN – خرج Q موجب. | ||||||
| 24: BBQP – خرج Q سالب. | ||||||
| 28: SDA – خط بيانات I²C (يحتاج مقاومة رفع 10kΩ إلى 3.3V). | ||||||
| 29: SCLK – خط ساعة I²C. | ||||||
🔧 دوائر التطبيق العملية لـ 5815M (مخطط نموذجي لرسيفر DVB-S2)
LNB -> Balun/ Matching -> RFIP (2)
|
I²C (28,29) <- Baseband
|-> BBIP (21) -> Baseband I+
|-> BBIN (22) -> Baseband I-
|-> BBQN (23) -> Baseband Q+
|-> BBQP (24) -> Baseband Q-
تتم مطابقة مدخل 75Ω باستخدام محول (balun) أو دائرة مطابقة منفصلة. يتم ضبط التردد والكسب عبر I²C. تخرج الإشارات التفاضلية I/Q مباشرة إلى ADC داخل معالج النطاق الأساسي.
RF Input -> RDA5815M -> LOOP.OUT (3) -> Next Tuner
| (through)
يمكن استخدام طرف LOOP.OUT لتوصيل إشارة RF إلى شريحة أخرى (مثل رسيفر ثانٍ) دون الحاجة إلى مقسم خارجي. يتم تمكين هذه الخاصية بتسجيل معين (bit 5 من Register 04H).
توصية خبير (من الورش المصرية): من الضروري استخدام بلورة دقيقة 27MHz ±50ppm. قم بعزل مسارات I/Q عن المسارات الرقمية عالية التردد لتجنب التداخل. يجب تركيب مكثفات الفصل (100nF و 10µF) بالقرب من أطراف VCC لضمان استقرار الجهد وتقليل الضوضاء. في تصميم Loopout، إذا لم تكن الحاجة إليه، عليك تعطيله لتوفير حوالي 6mA من التيار.
🛡️ أنظمة الحماية والتشخيص في 5815M
- حماية من عكس الجهد (Over-Voltage): لا توجد حماية داخلية. يجب التأكد من أن جهد VCC لا يتجاوز 3.6V. التشخيص: إذا ارتفع الجهد عن 4V، قد تحترق الشريحة. الحل: استخدام منظم جهد دقيق ومكثفات مرشحة.
- حماية التفريغ الكهروستاتيكي (ESD): الشريحة حساسة لـ ESD (تصنيف HBM غير محدد بدقة، ولكن يفضل الحذر). الوقاية: التعامل مع سوار تأريض، واستخدام أدوات لحام مؤرضة.
- حماية الحرارة الزائدة: لا تحتوي على حماية حرارية مدمجة. التشخيص: قد تزداد ضوضاء الطور أو ينخفض الكسب عند ارتفاع الحرارة (>85°C). الحل: تحسين التبريد باستخدام مشتت حراري أو تهوية مناسبة.
- حماية التداخل (RF Immunity): الشريحة مصممة لتحمل الإشارات القريبة، لكن يمكن إضافة مرشحات RF خارجية في البيئات شديدة الضوضاء.
📺 قائمة بالأجهزة الشائعة التي تستخدم رقاقة 5815M في مصر
| نوع الجهاز | أمثلة وتطبيقات | ملاحظة التوافق |
|---|---|---|
| أجهزة استقبال الأقمار الصناعية (رسيفرات) DVB-S/S2 من الماركات المتوسطة والعالمية. | ||
| بطاقات تلفزيون الكمبيوتر (PC TV Tuners) التي تستقبل القنوات الفضائية عبر USB أو PCIe. | ||
| محولات SMATV (أنظمة الهوائيات الجماعية) وأجهزة إعادة الإرسال. | ||
| أجهزة استقبال رقمية متكاملة (iDTV) مع منفذ هوائي فضائي. | ||
| مشاريع هواة (SDR) لاستقبال الإشارات الفضائية (مع وحدة Baseband مناسبة). | ||
⚠️ الأعطال الشائعة لشريحة 5815M وحلولها الميدانية (خبرة ورش صيانة مصرية)
| العطل | السبب المحتمل | طريقة التشخيص | الحل الجذري |
|---|---|---|---|
| لا إشارة (No Signal) مع تيار طبيعي. | |||
| عطل في دائرة المطابقة أو انقطاع التغذية عن LNB، بلورة 27MHz لا تعمل. | |||
| قياس جهد VCC (3.3V). فحص خرج XOUT (إذا تم تمكينه). قياس إشارة خرج I/Q باستخدام راسم إشارة. | |||
| إصلاح دائرة الطاقة أو المطابقة. استبدال البلورة. تأكد من برمجة الـ I²C بشكل صحيح. | |||
|
| |||
| إشارة ضعيفة أو متقطعة (صورة متجمدة). | |||
| AGC مضبوط بشكل غير صحيح، أو مرشح النطاق القاعدي (LPF) غير مناسب (عرض نطاق أقل من معدل الرمز). | |||
| مراقبة جهد AGC (الطرف 8) – إذا كان مرتفعاً جداً (>2.5V) فالـ AGC يخفض الكسب. | |||
| ضبط إعدادات LPF عبر I²C ليتناسب مع معدل الرمز (عادة 4-40 MHz). تعديل كسب AGC. | |||
|
| |||
| تداخل أو تشويه في القنوات (صورة مشوشة). | |||
| ضعف في تنقية جهد VCC (تموجات)، أو قرب مسارات I/Q من مصادر ضوضاء رقمية. | |||
| استخدام راسم إشارة لفحص تموجات مصدر الطاقة. فحص سلامة الأرضي. | |||
| إضافة مكثفات فصل إضافية (100nF + 10µF). تحسين تصميم PCB بفصل الأراضي التناظرية عن الرقمية. | |||
🔄 مقارنة احترافية: 5815M مقابل أبرز البدائل في السوق المصري
| الموديل | الشركة | نطاق التردد (MHz) | مدى الكسب (dB) | مرشح LPF (MHz) | واجهة التحكم | العبوة | السعر النسبي | التوصية |
|---|---|---|---|---|---|---|---|---|
| 5815M (RDA5815M) | RDA | |||||||
| 250-2300 | ||||||||
| >85 | ||||||||
| 4-40 (1MHz step) | ||||||||
| I²C | ||||||||
| QFN32 | منخفض (~48 جنيه) | |||||||
| ✓ خيار ممتاز من حيث التكامل والسعر، يدعم DVB-S2 وABS-S. | ||||||||
|
| ||||||||
| RDA5815S | ||||||||
| RDA | ||||||||
| 250-2300 | >85 | |||||||
خلاصة الخبراء: 5815M هو خيار متقدم جدًا لتطبيقات DVB-S2 حيث يوفر تحويلاً مباشرًا ومرشحات قابلة للبرمجة بتكلفة معقولة. إذا كنت بحاجة إلى حل أقل تكلفة، يمكن استخدام 5815S أو AV2026 مع ديمودولاتور منفصل. اكتشف المزيد في قسم دوائر RF الرئيسي.
📖 قاموس المصطلحات التقنية (Glossary) لفهم أعمق لـ 5815M
- Direct Conversion (Zero-IF): تقنية تحويل إشارة التردد اللاسلكي (RF) مباشرة إلى النطاق القاعدي (Baseband) دون استخدام تردد وسيط (IF). تقلل من تعقيد الدائرة وتحسن من التكامل.
- DVB-S2 (Digital Video Broadcasting – Satellite – Second Generation): معيار البث الفضائي الرقمي من الجيل الثاني، يدعم قنوات عالية الوضوح (HD) وترميز أكثر كفاءة (8PSK, 16APSK, 32APSK).
- AGC (Automatic Gain Control): تحكم تلقائي في الكسب للحفاظ على مستوى إشارة ثابت للنطاق القاعدي، مما يمنع تشبع ADC أو ضعف الإشارة.
- Phase Noise (ضوضاء الطور): تذبذب عشوائي في الطور للإشارة المحلية (LO) الصادرة من PLL. تسبب تداخلًا بين القنوات وتدهور نسبة الإشارة إلى الضوضاء (SNR).
- QFN (Quad Flat No-leads): عبوة سطحية مربعة بأطراف غير بارزة، تشغل مساحة صغيرة جدًا وتتميز بأداء حراري جيد.
- Loopout (حلقة الخرج): مخرج RF يمرر نفس الإشارة الداخلة إلى الشريحة، مما يسمح بتوصيل عدة أجهزة استقبال بالسلسلة (Daisy Chain).
- I/Q Signal (إشارة رباعية): تمثيل الإشارة بمكونين متعامدين (In-phase و Quadrature-phase)، يستخدم في أنظمة التعديل الرقمي المتقدمة مثل QPSK و 8PSK.
💡 نصائح الخبراء – من تجربتنا في ورش صيانة أجهزة الاستقبال بمصر
- ✅ نصيحة 1 (دائرة المطابقة): للحصول على أفضل حساسية، يجب تصميم دائرة مطابقة 75Ω بدقة. استخدم محول 1:1 مع مكثفات سيراميكية NP0. وجود أخطاء في المطابقة يقلل الكسب ويزيد معامل الانعكاس.
- ⭐ نصيحة 2 (اختيار البلورة): استخدم بلورة 27MHz ذات دقة ±30ppm أو أفضل. انحراف التردد يتسبب في فشل القفل على القنوات في الضبط التلقائي.
- ⚡ نصيحة 3 (تجنب التداخل): ضع الشريحة بعيداً عن معالجات النطاق الأساسي ذات التردد العالي (مثل المتحكمات). افصل الأراضي التناظرية (AGND) عن الرقمية (DGND) عند نقطة واحدة فقط.
- 🔌 نصيحة 4 (اللحام في QFN): استخدم محطة هواء ساخن 320-340°C، وطبقة من الفلوكس تحت الشريحة. التأكد من لحام الوسادة الأرضية المكشوفة أسفل الشريحة، فهي ضرورية للتبريد والأداء.
- 📌 نصيحة 5 (اختبار سريع): في حالة عدم وجود إشارة، قس جهد AGC (الطرف 8). إذا كان قريباً من 0V، فالشريحة تضبط الكسب لأقصى حد. إذا كان مرتفعاً (>2.5V)، فهناك إشارة قوية أو عطل في الحلقة المغلقة للـ AGC.
- 🇪🇬 نصيحة 6 (الظروف المصرية): نظراً لتعدد القنوات واختلاف قوة الإشارة بين المحافظات، نوصي بتفعيل وظيفة الـ AGC الداخلية بالكامل (وليس التتحكم اليدوي) لضمان أفضل استقبال ديناميكي.
⭐ مراجعات وتقييمات حقيقية من عملائنا – فنيين ومهندسين وهواة
“استخدمت 5815M في مشروع رسيفر DVB-S2 احترافي. الحساسية ممتازة والـ LPF القابل للبرمجة ميزة رائعة. أنصح بها.”
“حل مشكلة ضعف الإشارة في بعض الرسيفرات الصينية، بدلت التونر بـ 5815M وأصبحت الإشارة ثابتة. شكراً الجوكر.”
“قطعة جيدة لكن تحتاج عناية في تصميم PCB. اتبعت النصائح وأعطت نتائج ممتازة. دعم الجوكر ساعدني في الحصول على الداتاشيت.”
“شريحة معقدة بعض الشيء لكن أداؤها يفوق AV2026 بكثير. متوافقة مع معظم معالجات النطاق الأساسي. أوصي بها للمحترفين.”
“متوفرة في الجوكر وسعرها مناسب، شحن سريع لأسيوط. جربتها في عدة أجهزة وكانت النتائج مبهرة.”
🔍 أسئلة يبحث عنها الناس (People Also Ask) حول 5815M
ما الفرق بين 5815M و 5815S؟
كلاهما من RDA، لكن 5815M عادةً يدعم ميزات إضافية مثل خرج Loopout ومن الممكن أن يكون محسنًا للـ ABS-S. يُفضل مراجعة الداتاشيت للاختلافات الدقيقة.
هل يمكن استخدام 5815M مع معالج Hi3110E؟
نعم، إذا كان معالج النطاق الأساسي (Hi3110E) يقبل إشارات I/Q تفاضلية، يمكن توصيله مباشرة مع ضبط LPF و I²C.
كم سعر 5815M في مصر؟
حوالي 48 جنيهاً للقطعة الواحدة (قد يختلف حسب الكمية). الجوكر يوفره بسعر تنافسي للقطعة الأصلية.
ما هو الحد الأقصى لمعدل الرمز الذي تستطيع معالجته 5815M؟
مرشح LPF يمكن ضبطه حتى 40 ميجاهرتز، مما يسمح بمعدلات رمز عالية جداً (حتى 45 MS/s).
كيف أعرف أن شريحة 5815M تالفة؟
عدم الاستجابة لأوامر I²C (لا يوجد ACK)، تيار عالٍ (>300mA) بدون سبب، أو عدم وجود إشارة I/Q بالرغم من صحة التوصيلات والبرمجة.
❓ الأسئلة الشائعة (FAQ) – إجابات شاملة ومفصلة عن 5815M
1. (تقني) ما هو نطاق تردد VCO الداخلي وكيف يتم تقسيمه؟
يوجد VCO يعمل من 2100 إلى 4350 ميجاهرتز، يتم تقسيمه على 2 أو 4 للحصول على نطاق LO (900-2250 ميجاهرتز).
2. (تقني) هل يمكن استخدام مصدر مرجعي خارجي بدلاً من البلورة؟
نعم، يمكن إدخال إشارة مرجعية خارجية (مثل 27MHz) على طرف REFCLK (18) مع تعطيل مذبذب البلورة الداخلي عبر التسجيلات.
3. (تقني) ما هي دقة ضبط كسب AGC؟
خطوة ضبط الكسب هي 0.2dB، ونطاق التحكم الكلي >85dB.
4. (تقني) كيف يتم اختيار عنوان I²C للشريحة؟
عنوان I²C يحدد بواسطة الجهد المطبق على الطرف ADD (6). يُنظر بالجدول 8 في الداتاشيت (مثلاً 0V, Open, 0.5VDD, VDD).
5. (تقني) ما هو سبب استخدام مرشحات LPF قابلة للبرمجة؟
لتتناسب مع عرض النطاق الترددي للإشارة (حسب معدل الرمز). استخدام LPF أضيق من اللازم يزيد من التوهين، وأوسع يسبب تداخل ضوضاء.
6. (تقني) ما هو أقصى جهد يمكن أن يتحمله طرف RFIP قبل التلف؟
الحد الأقصى المطلق لمستوى الإدخال هو +5 dBm. تجاوز ذلك قد يتلف LNA.
7. (تقني) ما هو تأثير الضوضاء المنخفضة (Phase Noise) على أداء DVB-S2؟
ضوضاء الطور العالية تسبب انخفاض في نسبة Carrier-to-Noise (C/N) المطلوبة، خاصة في التعديلات عالية المستوى مثل 32APSK.
8. (تركيب) كيف ألحم رقاقة QFN32 يدوياً؟
استخدم محطة هواء ساخن بدرجة 340-360°C مع فوهة مناسبة. ضع الفلوكس، سخن المنطقة بالتساوي حتى تذوب اللحامات، ثم ارفعها برفق. تحتاج إلى قصدير كافٍ أسفل الشريحة.
9. (تركيب) ما هي أبعاد العبوة و pitch الأطراف؟
العبوة 5×5 مم، المسافة بين الأطراف (pitch) 0.5 مم.
10. (تركيب) هل أحتاج إلى توصيل الوسادة الأرضية أسفل الشريحة؟
نعم، يجب توصيلها بأرضي PCB (عبر عدة vias) للتبريد والأداء الكهربائي الجيد.
11. (تركيب) كيف أتحقق من عمل الشريحة بدون معالج نطاق أساسي؟
يمكن برمجتها عبر I²C باستخدام متحكم خارجي، ثم قياس وجود إشارة I/Q أو مراقبة التيار (يجب أن يكون حوالي 170mA).
12. (مقارنات) ما الفرق بين 5815M و MAX2116؟
MAX2116 من Maxim أقدم ويحتوي على مرشح IF خارجي، بينما 5815M Zero-IF متكامل بالكامل ويوفر مساحة وتكلفة أقل.
13. (مقارنات) هل يمكن استبدال 5815M بـ 5815S مباشرة؟
العبوة متطابقة (QFN32) والأطراف متوافقة، لكن قد تختلف بعض الإعدادات البرمجية (تسجيلات). يمكن الاستبدال مع إعادة تكوين السوفتوير.
14. (مقارنات) متى أختار 5815M بدلاً من RDA5815S؟
اختر 5815M إذا كنت بحاجة إلى خرج Loopout أو دعم محسن لـ ABS-S أو استقرار أفضل على مدار درجات الحرارة.
15. (شراء وشحن) كم سعر 5815M في الجوكر للالكترونيات؟
السعر حوالي 48 جنيهاً للقطعة (قد يختلف حسب الكمية). خصومات للكميات الكبيرة (اتصل بنا).
16. (شراء وشحن) كم تكلفة الشحن لمحافظة سوهاج؟
شحن موحد لجميع محافظات مصر بتكلفة رمزية، ويصل خلال 24-48 ساعة حتى سوهاج.
17. (شراء وشحن) كيف أتأكد من أن القطعة أصلية؟
القطعة تحمل علامة “RDA” و “5815M” واضحة. نوفر ضمان الأصالة 100%.
18. (شراء وشحن) ما هو ضمان المنتج؟
ضمان 6 أشهر ضد عيوب الصناعة. إذا ثبت أن القطعة تالفة دون سبب خارجي، نستبدلها.
19. (شراء وشحن) هل يمكن شراء 5815M بكميات كبيرة للتصنيع؟
نعم، لدينا خصومات خاصة للمصنعين وأصحاب الورش الكبيرة. اتصل بنا على واتساب 01288929498.
20. (شراء وشحن) كيف أحصل على الدعم الفني بعد الشراء؟
يمكنك التواصل عبر واتساب 01288929498. فريقنا من المهندسين يجيب على أسئلتك.

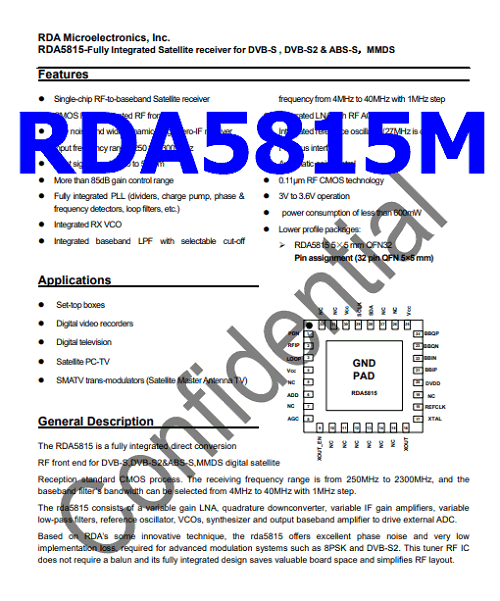

📄 للحصول على الداتاشيت الكامل لـ RDA5815M، حمّله من الرابط أدناه:
