اكتشف الأداء المذهل: 15 طريقة رائعة لاستخدام TDA2003 في مشاريعك الصوتية!
مرحبًا بك في صفحة منتج TDA2003 على موقع الجوكر للالكترونيات! إذا كنت تبحث عن حل فعال واقتصادي لبناء مكبرات صوت لمشاريعك الإلكترونية، فإن دائرة TDA2003 المتكاملة هي خيارك الأمثل. هذه الدائرة الشهيرة، والمعروفة بأدائها القوي وسهولة استخدامها، تعتبر حجر الزاوية في العديد من تطبيقات الصوت، من أنظمة صوت السيارات إلى مكبرات الصوت المنزلية البسيطة ومشاريع الهواة. في هذا الدليل الشامل، سنتعرف على كل ما تحتاج معرفته عن TDA2003، مواصفاته، استخداماته المتنوعة، وكيف يمكن أن يحول أفكارك الصوتية إلى واقع مسموع بجودة رائعة وبساطة لا مثيل لها.
جدول المحتويات
- ما هو TDA2003؟
- ميزات TDA2003 الرئيسية
- استخدامات TDA2003 المتنوعة
- ورقة بيانات (Datasheet) TDA2003
- المخططات الكهربائية لـ TDA2003
- مقارنة مواصفات TDA2003
- مواصفات إضافية لـ TDA2003
- لماذا تطلب TDA2003 من الجوكر للالكترونيات؟
- ضمان وجودة منتج TDA2003
- مراجعات وتقييمات العملاء
- الأسئلة الشائعة حول TDA2003
- مصادر خارجية وروابط مفيدة
- روابط داخلية ذات صلة
ما هو TDA2003؟
TDA2003 هو دائرة متكاملة أحادية القناة (Mono) تعمل كمكبر صوت من الفئة B. تم تصميمها وتصنيعها بواسطة شركة STMicroelectronics (وغيرها من الشركات بترخيص). تتميز هذه الدائرة بقدرتها على توفير قدرة خرج لا بأس بها (تصل إلى 10 وات) مع تشوه منخفض نسبيًا وتتطلب عددًا قليلاً جدًا من المكونات الخارجية لتعمل في دائرة مكبر صوت أساسية. هذا يجعلها خيارًا جذابًا للمبتدئين والهواة، بالإضافة إلى استخدامها في المنتجات التجارية التي تتطلب حلول صوتية فعالة من حيث التكلفة. TDA2003 هو تطوير وتحسين للدائرة الشهيرة السابقة TDA2002، حيث يوفر أداءً أفضل وحماية مدمجة محسنة.
تعتبر دائرة TDA2003 مثالية لمجموعة واسعة من التطبيقات التي لا تتطلب قدرات خرج عالية جدًا ولكنها تحتاج إلى جودة صوت مقبولة وموثوقية. حجمها الصغير وعدد أطرافها المحدود (5 أطراف) يسهل دمجها في التصميمات المختلفة. بفضل الحماية المدمجة ضد قصر الدائرة وارتفاع درجة الحرارة، يوفر TDA2003 مستوى جيدًا من المتانة ضد الأخطاء الشائعة في التوصيل أو ظروف التشغيل القاسية.

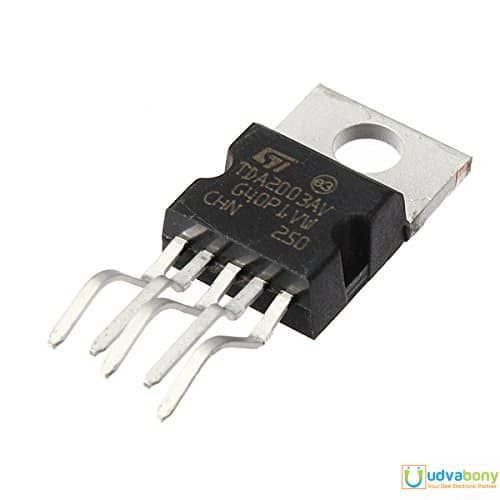

[Image of TDA2003 IC]
ميزات TDA2003 الرئيسية
يتمتع TDA2003 بالعديد من الميزات التي تجعله خيارًا شائعًا وموثوقًا في عالم الإلكترونيات الصوتية. فهم هذه الميزات يساعدك على تحديد ما إذا كان TDA2003 هو المكون المناسب لمشروعك القادم. إليك أبرز هذه الميزات:
- قدرة خرج عالية نسبيًا: يمكن أن يوفر TDA2003 قدرة خرج تصل إلى 10 وات عند استخدام حمل 2 أوم وجهد تشغيل مناسب. هذا يكفي لتشغيل سماعات صغيرة أو متوسطة الحجم بكفاءة.
- جهد تشغيل واسع: يعمل TDA2003 ضمن نطاق جهد تشغيل واسع، عادةً من 8 فولت إلى 18 فولت، مما يجعله مرنًا في مصادر الطاقة المختلفة.
- مكونات خارجية قليلة: يتطلب TDA2003 عددًا محدودًا جدًا من المكونات الخارجية (مثل المكثفات والمقاومات) لإنشاء دائرة مكبر صوت عاملة. هذا يبسط عملية التصميم والتركيب ويقلل التكلفة الإجمالية.
- حماية مدمجة ضد قصر الدائرة: يحتوي TDA2003 على حماية داخلية ضد قصر الدائرة على أطراف الخرج، مما يحمي الدائرة من التلف في حالة حدوث توصيل خاطئ أو مشكلة في السماعة.
- حماية ضد ارتفاع درجة الحرارة (Thermal Shutdown): في حالة ارتفاع درجة حرارة الدائرة المتكاملة فوق حد معين بسبب التشغيل المستمر بقدرة عالية أو ضعف تبديد الحرارة، تقوم الدائرة تلقائيًا بخفض قدرة الخرج أو إيقاف التشغيل لمنع التلف الدائم.
- حماية ضد الجهد الزائد (Overvoltage Protection): بعض إصدارات TDA2003 توفر حماية ضد الجهد الزائد، مما يحميها من ارتفاعات غير متوقعة في جهد التغذية.
- تشوه منخفض نسبيًا: على الرغم من كونه مكبر صوت من الفئة B، فإن TDA2003 يوفر تشوهًا توافقيًا كليًا (THD) منخفضًا نسبيًا عند مستويات الخرج المتوسطة، مما يضمن جودة صوت مقبولة لمعظم التطبيقات.
- حزمة قياسية (Pentawatt): يأتي TDA2003 في حزمة Pentawatt الشهيرة ذات الـ 5 أطراف، وهي حزمة سهلة التركيب على لوحات الدوائر المطبوعة وتوفر سطحًا جيدًا لتركيب المشتت الحراري.
- تكلفة اقتصادية: يعتبر TDA2003 من المكونات الإلكترونية ذات التكلفة المنخفضة، مما يجعله خيارًا ممتازًا للمشاريع ذات الميزانية المحدودة أو الإنتاج بكميات كبيرة.
- إمكانية العمل في وضع الجسر (Bridge Mode): يمكن استخدام اثنين من دوائر TDA2003 معًا في وضع الجسر لزيادة قدرة الخرج بشكل كبير، مما يتيح بناء مكبرات صوت أحادية أقوى.
هذه الميزات مجتمعة تجعل TDA2003 خيارًا قويًا ومتعدد الاستخدامات لمجموعة واسعة من تطبيقات تضخيم الصوت. سواء كنت تبني مشروعًا بسيطًا للهواية أو تصمم منتجًا تجاريًا، فإن TDA2003 يقدم مزيجًا فريدًا من الأداء، الموثوقية، والتكلفة المنخفضة.
استخدامات TDA2003 المتنوعة
بفضل مرونته وأدائه الجيد، يجد TDA2003 طريقه إلى العديد من التطبيقات في عالم الإلكترونيات الصوتية. إليك بعض أبرز استخدامات TDA2003:
- أنظمة صوت السيارات (Car Radios): يعتبر TDA2003 خيارًا شائعًا جدًا في أنظمة صوت السيارات، حيث يمكنه تشغيل سماعات الأبواب أو السماعات الخلفية بكفاءة وبتكلفة منخفضة. قدرته على العمل بجهد واحد (جهد بطارية السيارة) وحمايته المدمجة تجعله مثاليًا لهذا التطبيق.
- مكبرات الصوت المكتبية الصغيرة: يمكن استخدام TDA2003 لبناء مكبرات صوت صغيرة الحجم لأجهزة الكمبيوتر المكتبية أو الهواتف الذكية. توفر قدرة خرج كافية للاستماع الشخصي أو في غرفة صغيرة.
- أنظمة الصوت المنزلية البسيطة: لبناء نظام صوت منزلي بسيط (مثل مكبر صوت أحادي للتلفزيون أو مشغل MP3)، يوفر TDA2003 حلاً فعالًا واقتصاديًا.
- مكبرات الصوت النشطة (Active Speakers): يمكن دمج TDA2003 داخل السماعات نفسها لإنشاء مكبرات صوت نشطة لا تتطلب مكبر صوت خارجي. هذا شائع في سماعات الكمبيوتر أو السماعات المحمولة.
- مشاريع الهواة الإلكترونية: TDA2003 هو مكون أساسي في العديد من مشاريع الهواة المتعلقة بالصوت، مثل بناء مكبرات صوت من الصفر، أنظمة الإنذار الصوتية، أو تجارب تضخيم الإشارات الصوتية.
- أنظمة الإنذار الصوتية: يمكن استخدام TDA2003 لتضخيم إشارات الإنذار في أنظمة الأمان أو الإنذار الصوتي، حيث يوفر قدرة كافية لتشغيل صفارات الإنذار أو مكبرات الصوت الصغيرة.
- مكبرات الصوت للآلات الموسيقية الصغيرة: لبناء مكبرات صوت صغيرة للآلات الموسيقية مثل الجيتار أو لوحات المفاتيح، يمكن استخدام TDA2003 لتوفير تضخيم أساسي.
- أنظمة الاتصال الداخلي (Intercom Systems): في أنظمة الاتصال الداخلي، يمكن استخدام TDA2003 لتضخيم الصوت المرسل أو المستقبل.
- تطبيقات الصوت في الأجهزة الصناعية: في بعض الأجهزة الصناعية التي تتطلب إخراج صوتي بسيط (مثل التنبيهات أو الإشعارات الصوتية)، يمكن استخدام TDA2003.
- الألعاب الإلكترونية القديمة (Arcade Games): في بعض الألعاب الإلكترونية القديمة، تم استخدام TDA2003 لتوفير الصوت.
- أنظمة الصوت التعليمية: يستخدم TDA2003 بشكل شائع في المجموعات التعليمية وورش العمل لتعليم أساسيات تضخيم الصوت.
- مكبرات صوت DIY (افعلها بنفسك): يعتبر TDA2003 مكونًا أساسيًا في مجتمع DIY لبناء مكبرات صوت مخصصة.
- أنظمة الصوت في الدراجات النارية أو القوارب: بفضل قدرته على العمل بجهد واحد ومقاومته للظروف البيئية (عند التغليف المناسب)، يمكن استخدامه في أنظمة الصوت لهذه التطبيقات.
- مكبرات الصوت للأجهزة المحمولة القديمة: في بعض الأجهزة المحمولة القديمة أو المعدلة، يمكن استخدام TDA2003 لتحسين أو إضافة قدرة صوتية.
- تطبيقات الصوت في الروبوتات: يمكن دمج TDA2003 في الروبوتات لإضافة قدرات صوتية، مثل تشغيل المؤثرات الصوتية أو الكلام.
كما ترى، فإن استخدامات TDA2003 واسعة ومتنوعة، مما يجعله مكونًا ذا قيمة كبيرة في ترسانة أي مهندس إلكترونيات أو هاوٍ. قدرته على التكيف مع متطلبات مختلفة، سواء من حيث جهد التشغيل أو مقاومة الحمل، يجعله خيارًا مرنًا لمجموعة واسعة من المشاريع.
ورقة بيانات (Datasheet) TDA2003
ورقة البيانات (Datasheet) هي المستند الأكثر أهمية عند العمل مع أي مكون إلكتروني، بما في ذلك TDA2003. تحتوي ورقة البيانات على جميع المعلومات الفنية الضرورية حول الدائرة المتكاملة، مثل أقصى قيم التشغيل، الخصائص الكهربائية، المخططات الداخلية، توصيلات الأطراف، والدوائر التطبيقية الموصى بها. فهم ورقة البيانات أمر بالغ الأهمية لضمان استخدام TDA2003 بشكل صحيح وآمن وتحقيق أفضل أداء ممكن.
ننصح بشدة بمراجعة ورقة البيانات الرسمية لـ TDA2003 قبل البدء في تصميم أو بناء أي دائرة تستخدم هذه الدائرة المتكاملة. يمكنك العثور على ورقة البيانات من مصادر موثوقة مثل مواقع الشركات المصنعة أو قواعد بيانات المكونات الإلكترونية.
إليك روابط لمصادر موثوقة حيث يمكنك العثور على ورقة بيانات TDA2003:
تحتوي ورقة البيانات عادةً على معلومات تفصيلية حول:
- الحدود القصوى المطلقة (Absolute Maximum Ratings): القيم القصوى للجهد، التيار، ودرجة الحرارة التي لا يجب تجاوزها أبدًا لتجنب تلف الدائرة.
- الخصائص الكهربائية (Electrical Characteristics): القيم النموذجية والمضمونة للمعاملات الكهربائية مثل جهد التشغيل الموصى به، تيار الخرج، كسب الجهد، التشوه، نسبة الإشارة إلى الضوضاء، وغيرها.
- الدوائر التطبيقية النموذجية (Typical Application Circuits): مخططات توصيل مقترحة لبناء مكبرات صوت أحادية أو في وضع الجسر، مع قيم المكونات الخارجية الموصى بها.
- خصائص الأداء (Performance Characteristics): رسوم بيانية توضح أداء الدائرة تحت ظروف مختلفة، مثل قدرة الخرج مقابل جهد التغذية، التشوه مقابل قدرة الخرج، استجابة التردد، إلخ.
- معلومات الحزمة (Package Information): أبعاد الحزمة، شكل الأطراف، وكيفية توصيلها.
- معلومات تبديد الحرارة (Thermal Information): كيفية حساب وتبديد الحرارة المتولدة أثناء التشغيل.
قراءة وفهم ورقة البيانات لـ TDA2003 ستساعدك على تصميم دائرة موثوقة وفعالة تلبي متطلبات مشروعك. لا تتردد في الرجوع إليها في أي وقت أثناء عملية التصميم أو استكشاف الأخطاء وإصلاحها.
المخططات الكهربائية لـ TDA2003
لفهم كيفية توصيل واستخدام TDA2003 في دائرة مكبر صوت، من الضروري النظر إلى المخططات الكهربائية النموذجية. توضح هذه المخططات كيفية توصيل الأطراف الخمسة للدائرة المتكاملة بالمكونات الخارجية مثل المكثفات، المقاومات، مصدر الطاقة، ومكبر الصوت (السماعة).
هناك تكوينان رئيسيان شائعان لاستخدام TDA2003: التكوين الأحادي (Single-Ended) والتكوين الجسري (Bridge Configuration).
مخطط التكوين الأحادي (Single-Ended Configuration)
هذا هو التكوين الأكثر بساطة وشيوعًا لاستخدام TDA2003 كمكبر صوت أحادي. يوفر هذا التكوين قدرة خرج تصل إلى حوالي 6-10 وات حسب جهد التغذية ومقاومة الحمل. يتطلب عددًا قليلاً جدًا من المكونات الخارجية.
[Image of TDA2003 Single-Ended Circuit Diagram]
في هذا المخطط، يتم توصيل الإشارة الصوتية المراد تضخيمها إلى طرف الدخل (Pin 1). يتم توصيل أطراف التغذية الموجبة والسالبة (Pin 5 و Pin 3 على التوالي) بمصدر الطاقة. يتم توصيل مكبر الصوت (السماعة) بين طرف الخرج (Pin 4) والأرضي. يتم استخدام المكثفات والمقاومات الخارجية لتحديد كسب الدائرة، تصفية الضوضاء، وتوفير الاستقرار.
مخطط التكوين الجسري (Bridge Configuration)
للحصول على قدرة خرج أعلى من TDA2003، يمكن استخدام اثنين من دوائر TDA2003 في تكوين جسري. في هذا التكوين، تعمل الدائرتان معًا لتشغيل مكبر صوت واحد، حيث تقوم إحدى الدائرتين بتضخيم الإشارة الأصلية وتقوم الأخرى بتضخيم نسخة معكوسة من الإشارة. يتم توصيل مكبر الصوت بين خرجي الدائرتين. يمكن لهذا التكوين أن يوفر قدرة خرج تصل إلى حوالي 20 وات.
[Image of TDA2003 Bridge Configuration Circuit Diagram]
يتطلب التكوين الجسري دائرة إضافية بسيطة (غالبًا باستخدام مكبر عمليات Op-Amp أو مقاومات بسيطة) لإنشاء الإشارة المعكوسة للدائرة الثانية. هذا التكوين أكثر تعقيدًا قليلاً من التكوين الأحادي ولكنه يوفر ضعف قدرة الخرج تقريبًا لنفس جهد التغذية.
هذه المخططات هي أمثلة نموذجية. قد تجد اختلافات طفيفة في قيم المكونات الخارجية أو التوصيلات بناءً على التطبيق المحدد أو توصيات الشركة المصنعة في ورقة البيانات. دائمًا ما يكون الرجوع إلى ورقة البيانات هو أفضل ممارسة للحصول على المخططات الموصى بها وقيم المكونات الدقيقة.
مقارنة مواصفات TDA2003
لمساعدتك في فهم موقع TDA2003 مقارنة ببعض دوائر مكبرات الصوت المتكاملة الأخرى الشائعة، قمنا بإعداد جدول مقارنة سريع لأبرز المواصفات. هذه المقارنة ليست شاملة لجميع الدوائر المتكاملة المتاحة، ولكنها توفر فكرة عن قدرات TDA2003 مقارنة بالخيارات الأخرى التي قد تصادفها.
| الميزة | TDA2003 | TDA2030 | LM386 | PAM8403 |
|---|---|---|---|---|
| نوع مكبر الصوت | فئة B (Class B) | فئة AB (Class AB) | فئة AB (Class AB) | فئة D (Class D) |
| أقصى قدرة خرج (تقريبًا) | 10 وات (عند 2Ω) | 14 وات (عند 4Ω) | 0.7 وات (عند 8Ω) | 3 وات لكل قناة (استريو) |
| جهد التشغيل (نموذجي) | 8V – 18V (جهد واحد) | ±6V – ±18V (جهد مزدوج) أو 12V – 36V (جهد واحد) | 4V – 12V (جهد واحد) | 2.5V – 5.5V (جهد واحد) |
| عدد القنوات | 1 (أحادي) | 1 (أحادي) | 1 (أحادي) | 2 (ستيريو) |
| المكونات الخارجية المطلوبة | قليلة | متوسطة | قليلة جدًا | قليلة جدًا |
| الحماية المدمجة | قصر الدائرة، حرارة زائدة، جهد زائد | قصر الدائرة، حرارة زائدة، جهد زائد | حرارة زائدة | قصر الدائرة، حرارة زائدة |
| التطبيقات الرئيسية | صوت السيارات، مكبرات صوت صغيرة، هواة | مكبرات صوت منزلية، شاشات، هواة | مكبرات صوت صغيرة جدًا، سماعات رأس، مشاريع بطارية | أجهزة محمولة، مكبرات صوت صغيرة تعمل بالبطارية |
| الكفاءة | متوسطة | متوسطة | متوسطة | عالية جدًا |
من الجدول، يتضح أن TDA2003 يقدم توازنًا جيدًا بين قدرة الخرج، سهولة الاستخدام، والتكلفة، مما يجعله مناسبًا للتطبيقات التي تتطلب قدرة متوسطة وجهد تشغيل أحادي. دوائر مثل TDA2030 توفر قدرة أعلى ولكنها قد تتطلب جهد تغذية مزدوجًا، بينما LM386 مناسب للتطبيقات ذات القدرة المنخفضة جدًا. PAM8403 هو خيار ممتاز للتطبيقات التي تعمل بالبطارية وتتطلب كفاءة عالية وقدرة منخفضة إلى متوسطة. اختيار الدائرة المتكاملة المناسبة يعتمد على متطلبات مشروعك المحددة من حيث قدرة الخرج، جهد التغذية، الكفاءة، والتكلفة.
مواصفات إضافية لـ TDA2003
بالإضافة إلى المواصفات الرئيسية المذكورة أعلاه، هناك بعض التفاصيل الفنية الإضافية حول TDA2003 قد تكون مفيدة للمصممين والهواة. هذه المواصفات توفر نظرة أعمق على أداء الدائرة في ظروف مختلفة.
| الميزة | القيمة النموذجية / النطاق | الوحدة |
|---|---|---|
| تيار التغذية الساكن (Quiescent Supply Current) | 40 – 70 | mA |
| كسب الجهد (Voltage Gain) | 80 – 90 | dB |
| مقاومة الدخل (Input Resistance) | ~100 | kΩ |
| مقاومة الخرج (Output Resistance) | < 0.2 | Ω |
| نطاق درجة حرارة التشغيل | -40 إلى +150 | °C (للوصلة الداخلية) |
| نطاق درجة حرارة التخزين | -55 إلى +150 | °C |
| التشوه التوافقي الكلي (THD) عند 0.5W, 1kHz | < 0.15 | % |
| نسبة الإشارة إلى الضوضاء (Signal-to-Noise Ratio – SNR) | > 75 | dB |
| معدل الدوران (Slew Rate) | ~4 | V/µs |
| عرض النطاق الترددي (Bandwidth) | ~100 | kHz |
| الحد الأدنى لمقاومة الحمل | 1.6 | Ω |
هذه القيم هي قيم نموذجية وقد تختلف قليلاً بين الشركات المصنعة المختلفة أو ظروف الاختبار. للحصول على القيم الدقيقة لتطبيق معين، يجب دائمًا الرجوع إلى ورقة البيانات الرسمية للإصدار المحدد من TDA2003 الذي تستخدمه. فهم هذه المواصفات الإضافية يساعد في تصميم دوائر أكثر دقة وتحسين الأداء العام لنظام الصوت.
لماذا تطلب TDA2003 من الجوكر للالكترونيات؟
عندما يتعلق الأمر بشراء المكونات الإلكترونية، فإن اختيار مورد موثوق به أمر بالغ الأهمية لضمان حصولك على منتجات أصلية وعالية الجودة. في الجوكر للالكترونيات، نفخر بتقديمنا لمنتجات تلبي أعلى معايير الجودة، وTDA2003 ليس استثناءً. إليك بعض الأسباب التي تجعل الجوكر للالكترونيات هو وجهتك المثالية لشراء TDA2003 وجميع احتياجاتك الإلكترونية الأخرى:
- منتجات أصلية وموثوقة: نحن نتعامل فقط مع موردين موثوقين لضمان أن جميع المكونات التي نبيعها، بما في ذلك TDA2003، هي أصلية وتعمل وفقًا للمواصفات المعلنة.
- جودة مضمونة: تخضع منتجاتنا لفحوصات جودة لضمان أنها تلبي توقعاتك وتعمل بشكل صحيح في مشاريعك.
- أسعار تنافسية: نقدم TDA2003 بأسعار تنافسية لنجعله متاحًا للجميع، من الهواة إلى المحترفين.
- تشكيلة واسعة من المكونات: بالإضافة إلى TDA2003، نوفر مجموعة واسعة من المكونات الإلكترونية الأخرى التي قد تحتاجها في مشاريعك الصوتية أو غيرها، مما يجعلنا متجرًا شاملاً لاحتياجاتك.
- شحن سريع وموثوق: نضمن شحن طلباتك بسرعة وفعالية لتصل إليك في أقرب وقت ممكن.
- دعم فني: فريقنا متاح لتقديم الدعم الفني والإجابة على استفساراتك المتعلقة بالمنتجات التي تشتريها منا.
- تجربة تسوق سهلة: موقعنا الإلكتروني مصمم ليكون سهل الاستخدام، مما يجعل عملية البحث عن المنتجات وتقديم الطلبات سريعة ومريحة.
- مجتمع موثوق: نحن نبني مجتمعًا من الهواة والمهندسين الذين يثقون في منتجاتنا وخدماتنا.
اختيار الجوكر للالكترونيات يعني اختيار الجودة، الموثوقية، والقيمة. احصل على TDA2003 الخاص بك اليوم وابدأ في بناء مشاريعك الصوتية بثقة!
اطلب TDA2003 الآن من الجوكر للالكترونيات!
ضمان وجودة منتج TDA2003
في الجوكر للالكترونيات، نلتزم بتقديم منتجات عالية الجودة لعملائنا. نحن ندرك أن جودة المكونات الإلكترونية تؤثر بشكل مباشر على أداء وموثوقية مشاريعك. لذلك، نحرص على أن يكون TDA2003 الذي نقدمه أصليًا ومن مصادر موثوقة.
نحن نقدم ضمانًا أساسيًا على منتج TDA2003 ضد عيوب التصنيع. إذا واجهت أي مشكلة مع الدائرة المتكاملة تتعلق بجودة التصنيع عند استلامها أو أثناء الاستخدام الأولي وفقًا لورقة البيانات وظروف التشغيل الموصى بها، يرجى الاتصال بنا وسنعمل على حل المشكلة.
للحفاظ على جودة وأداء TDA2003، يرجى التأكد من:
- استخدام جهد تشغيل ضمن النطاق الموصى به.
- توفير مشتت حراري مناسب، خاصة عند التشغيل بقدرات عالية.
- توصيل الدائرة بشكل صحيح وفقًا للمخططات وورقة البيانات.
- تجنب قصر الدائرة على أطراف الخرج.
- تخزين الدائرة في ظروف مناسبة بعيدًا عن الرطوبة ودرجات الحرارة القصوى.
نحن واثقون من جودة TDA2003 الذي نقدمه، ونسعى دائمًا لضمان رضا عملائنا عن المنتجات التي يشترونها منا. استثمارك في TDA2003 من الجوكر للالكترونيات هو استثمار في مكون موثوق لمشاريعك الصوتية.
مراجعات وتقييمات العملاء
تجارب عملائنا هي شهادة على جودة منتجاتنا وخدماتنا. يسعدنا أن نشارك بعض المراجعات والتقييمات التي تلقيناها حول TDA2003. هذه المراجعات تعكس رضا العملاء عن أداء الدائرة المتكاملة وسهولة التعامل معها في مشاريعهم المختلفة.
نحن نقدر كل مراجعة من عملائنا ونسعى دائمًا لتحسين خدماتنا ومنتجاتنا بناءً على ملاحظاتكم. إذا كان لديك أي تجربة مع TDA2003 أو أي منتج آخر اشتريته منا، فلا تتردد في مشاركتنا رأيك!
الأسئلة الشائعة حول TDA2003
جمعنا لكم هنا مجموعة من الأسئلة الشائعة حول دائرة TDA2003 المتكاملة لمساعدتكم في الحصول على جميع المعلومات التي تحتاجونها قبل الشراء أو أثناء استخدام المنتج.
مصادر خارجية وروابط مفيدة
لتعزيز فهمك لـ TDA2003 واستكشاف المزيد من التطبيقات والمناقشات حوله، نوصي بالاطلاع على هذه المصادر الخارجية الموثوقة:
- AllDatasheet.com – قاعدة بيانات ضخمة لأوراق بيانات المكونات الإلكترونية.
- Datasheet4U.com – مصدر آخر ممتاز لأوراق البيانات.
- AllTransistors.com – معلومات حول الترانزستورات وغيرها من المكونات.
- منتدى Arduino الرسمي – مكان رائع لطرح الأسئلة ومشاركة المشاريع المتعلقة بالإلكترونيات، بما في ذلك استخدام TDA2003 في مشاريع Arduino.
هذه المواقع توفر معلومات فنية قيمة ومناقشات مجتمعية يمكن أن تساعدك في مشاريعك.
روابط داخلية ذات صلة
استكشف المزيد من المكونات والمنتجات ذات الصلة المتوفرة في متجر الجوكر للالكترونيات لمساعدتك في بناء دائرة مكبر الصوت الخاصة بك مع TDA2003:
- المكثفات – ستحتاج إلى مكثفات في دائرة TDA2003.
- المقاومات – المقاومات ضرورية لتحديد قيم الدائرة.
- المشتتات الحرارية – لا تنسَ المشتت الحراري المناسب لـ TDA2003.
- السماعات (Speakers) – اختر السماعة المناسبة لمكبر صوت TDA2003.
- مصادر الطاقة – ابحث عن مصدر طاقة مناسب لتشغيل دائرة TDA2003.
تصفح موقعنا لاكتشاف مجموعتنا الكاملة من المكونات الإلكترونية عالية الجودة.
Related products
Reviews
There are no reviews yet.
